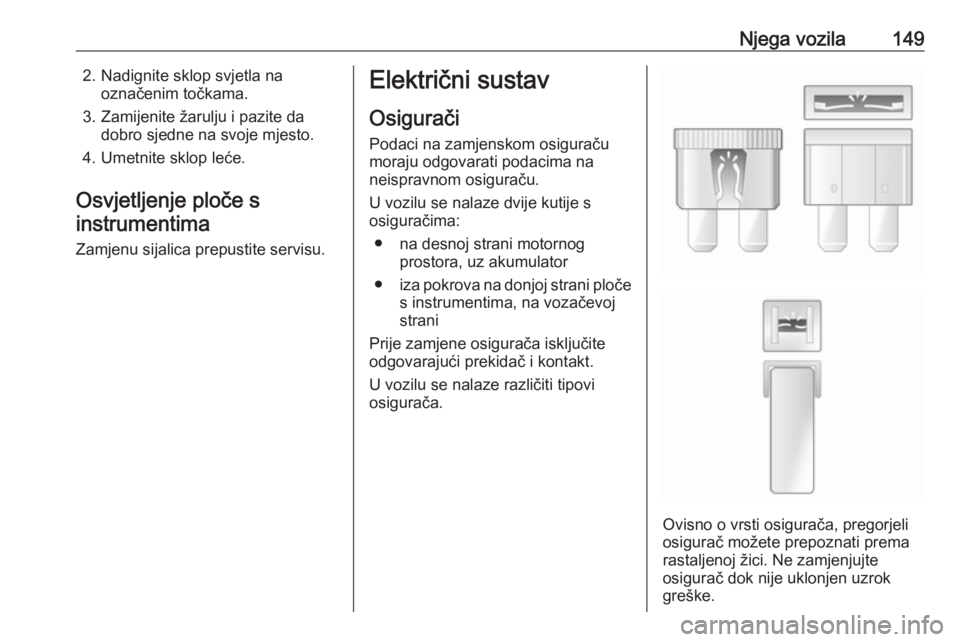

Njega vozila1492. Nadignite sklop svjetla naoznačenim točkama.
3. Zamijenite žarulju i pazite da dobro sjedne na svoje mjesto.
4. Umetnite sklop leće.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na desnoj strani motornog prostora, uz akumulator
● iza pokrova na donjoj strani ploče
s instrumentima, na vozačevoj
strani
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različiti tipovi
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.

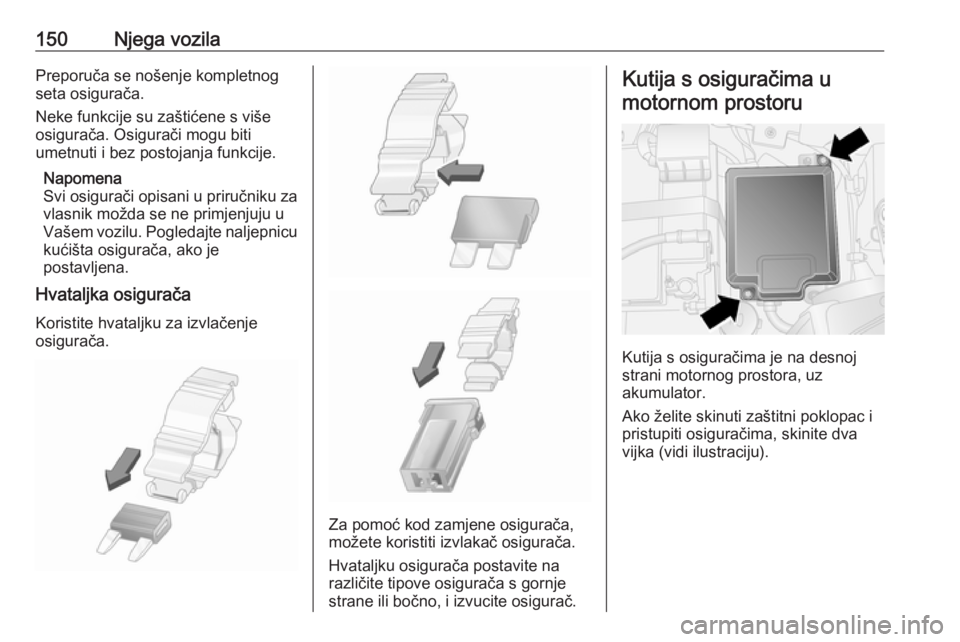

150Njega vozilaPreporuča se nošenje kompletnog
seta osigurača.
Neke funkcije su zaštićene s više
osigurača. Osigurači mogu biti
umetnuti i bez postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača
Koristite hvataljku za izvlačenje
osigurača.
Za pomoć kod zamjene osigurača,
možete koristiti izvlakač osigurača.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima je na desnoj
strani motornog prostora, uz
akumulator.
Ako želite skinuti zaštitni poklopac i
pristupiti osiguračima, skinite dva
vijka (vidi ilustraciju).

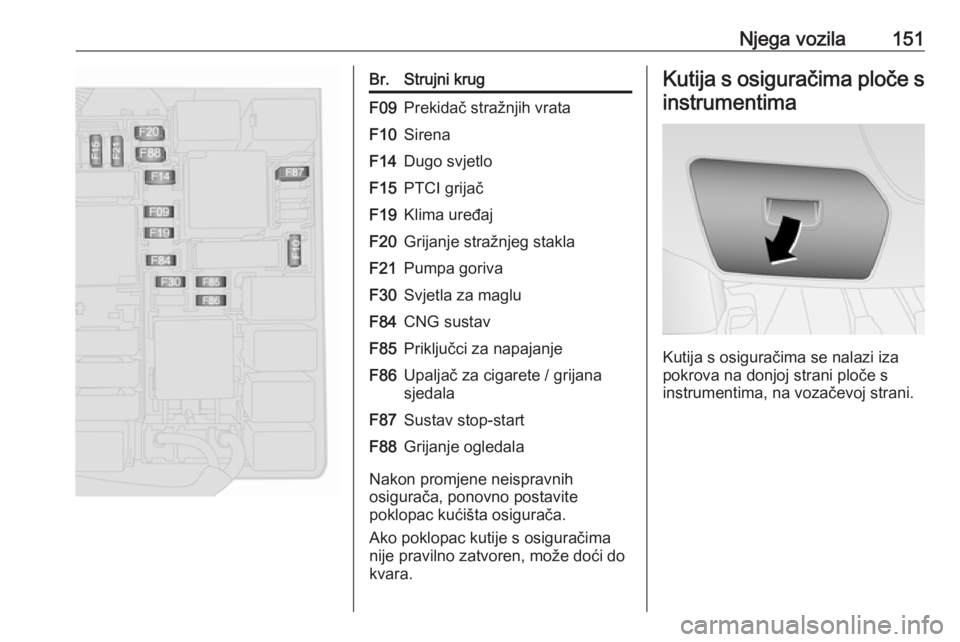

Njega vozila151Br.Strujni krugF09Prekidač stražnjih vrataF10SirenaF14Dugo svjetloF15PTCI grijačF19Klima uređajF20Grijanje stražnjeg staklaF21Pumpa gorivaF30Svjetla za magluF84CNG sustavF85Priključci za napajanjeF86Upaljač za cigarete / grijana
sjedalaF87Sustav stop-startF88Grijanje ogledala
Nakon promjene neispravnih
osigurača, ponovno postavite
poklopac kućišta osigurača.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima se nalazi iza
pokrova na donjoj strani ploče s
instrumentima, na vozačevoj strani.

152Njega vozilaBr.Strujni krugF12Desno kratko svjetloF13Podešavanje snopa lijevog
kratkog svjetla / prednjeg
svjetlaF31Releji u kućištu osigurača /
releji upravljačke jedinice
karoserijeF32Uslužna (pomoćna) svjetlaF36Dijagnostička priključnica /
sustav kontrole klime / Info‐
tainment sustav / sustav za
nadzor tlaka u gumama / sirena
alarmaF37Ploča s instrumentima / sustav
za kočenjeF38Središnje zaključavanjeF43Sustav pranja vjetrobranaF47Električni prozoriF48Električni prozoriBr.Strujni krugF49Vanjska ogledala / Infotainment sustav / pomoć pri parkiranju /
sustav za nadzor tlaka u
gumama / rasvjeta
instrumenata / senzor za kišuF51Infotainment sustav / sustav za
kočenje / spojka / grijač
unutrašnjostiF53Ploča s instrumentimaF94Priključak za napajanje u
prtljažnikuF95Upaljač za cigarete / priključak
za strujuF96Upaljač za cigarete / priključak
za strujuF97Grijanje prednjeg sjedalaF98Grijanje prednjeg sjedala

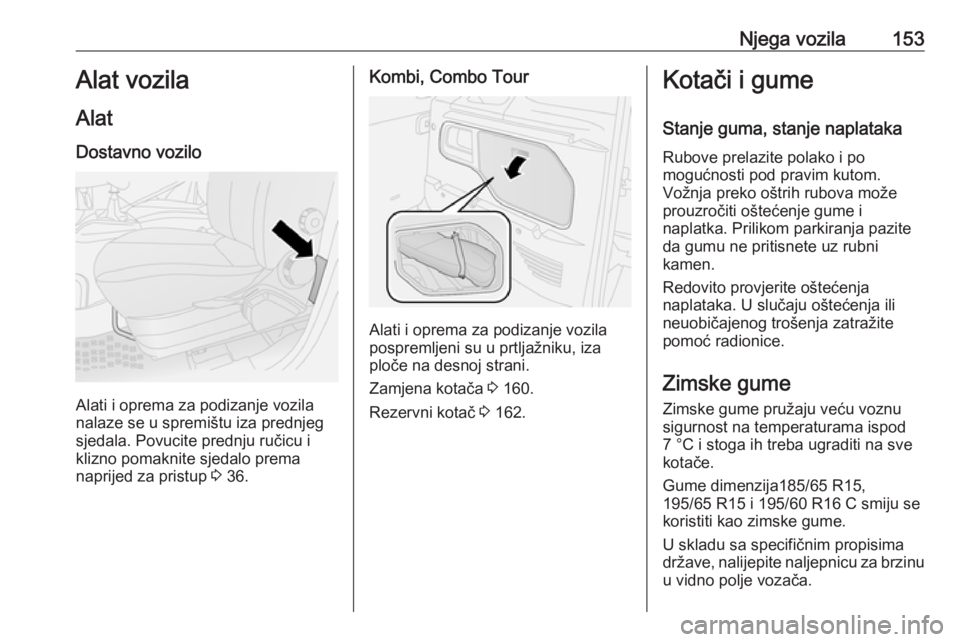

Njega vozila153Alat vozila
Alat Dostavno vozilo
Alati i oprema za podizanje vozila
nalaze se u spremištu iza prednjeg
sjedala. Povucite prednju ručicu i
klizno pomaknite sjedalo prema
naprijed za pristup 3 36.
Kombi, Combo Tour
Alati i oprema za podizanje vozila
pospremljeni su u prtljažniku, iza
ploče na desnoj strani.
Zamjena kotača 3 160.
Rezervni kotač 3 162.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Gume dimenzija185/65 R15,
195/65 R15 i 195/60 R16 C smiju se
koristiti kao zimske gume.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.

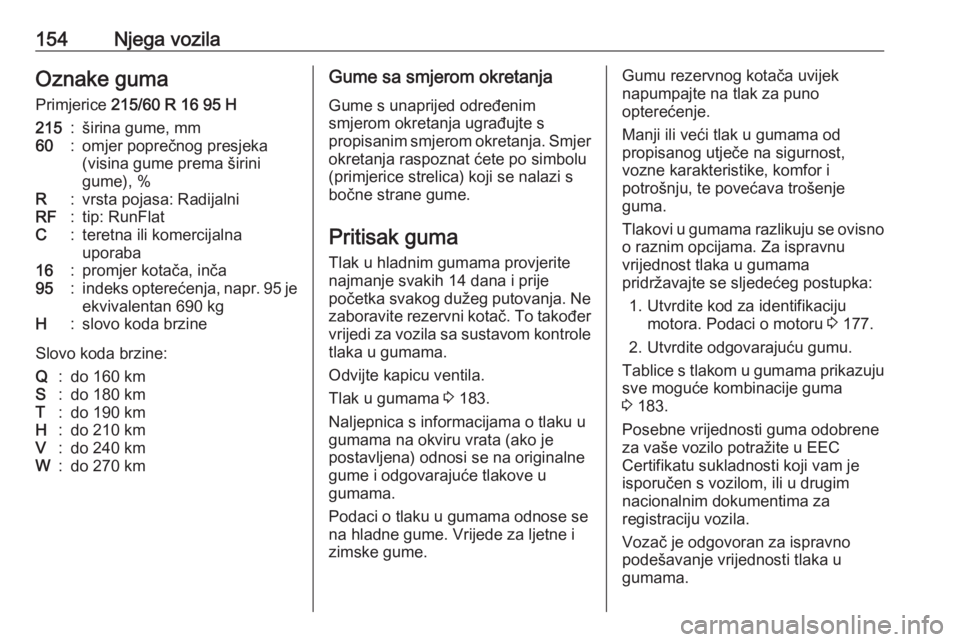

154Njega vozilaOznake guma
Primjerice 215/60 R 16 95 H215:širina gume, mm60:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlatC:teretna ili komercijalna
uporaba16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 kmS:do 180 kmT:do 190 kmH:do 210 kmV:do 240 kmW:do 270 kmGume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontrole
tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumama 3 183.
Naljepnica s informacijama o tlaku u
gumama na okviru vrata (ako je
postavljena) odnosi se na originalne
gume i odgovarajuće tlakove u
gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 177.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 183.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje vrijednosti tlaka u
gumama.

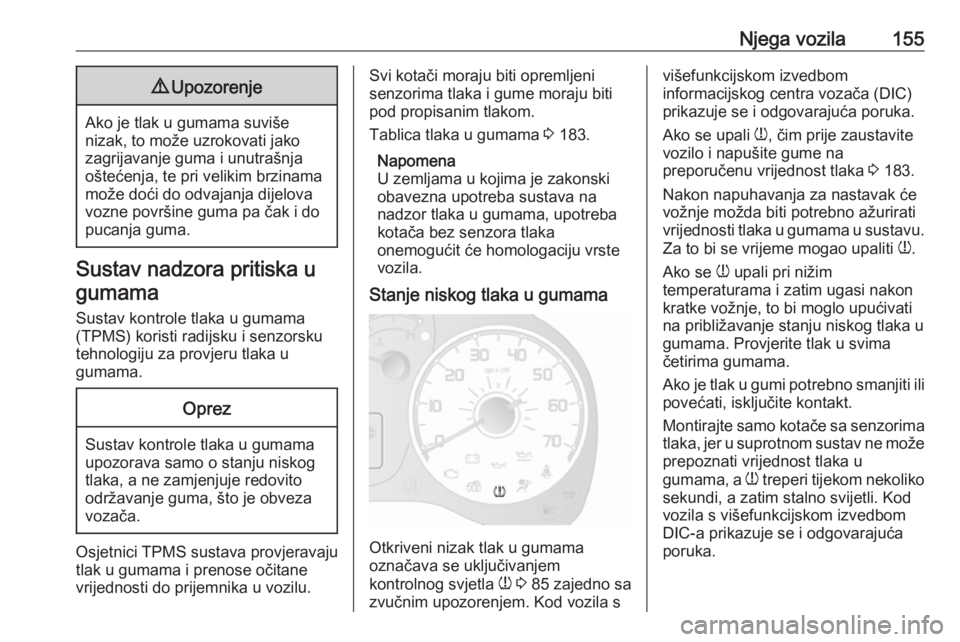

Njega vozila1559Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
(TPMS) koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.
Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Osjetnici TPMS sustava provjeravaju tlak u gumama i prenose očitane vrijednosti do prijemnika u vozilu.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Tablica tlaka u gumama 3 183.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Stanje niskog tlaka u gumama
Otkriveni nizak tlak u gumama
označava se uključivanjem
kontrolnog svjetla w 3 85 zajedno sa
zvučnim upozorenjem. Kod vozila s
višefunkcijskom izvedbom
informacijskog centra vozača (DIC)
prikazuje se i odgovarajuća poruka.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 183.
Nakon napuhavanja za nastavak će
vožnje možda biti potrebno ažurirati
vrijednosti tlaka u gumama u sustavu.
Za to bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u svima
četirima gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka, jer u suprotnom sustav ne može
prepoznati vrijednost tlaka u
gumama, a w treperi tijekom nekoliko
sekundi, a zatim stalno svijetli. Kod
vozila s višefunkcijskom izvedbom
DIC-a prikazuje se i odgovarajuća
poruka.

156Njega vozilaRezervni ili privremeni rezervni kotač
nije opremljen senzorima tlaka.
TPMS ne radi za te kotače. Za ostala
tri kotača sustav TPMS i dalje radi.
Rezervni kotač 3 162, zamjena
kotača 3 160.
Kontrolno svjetlo w i (ovisno o
izvedbi) odgovarajuća poruka javljaju se na kraju svakog ciklusa paljenja
sve dok se gume ne napuhnu na
ispravan tlak.
Informacijski centar vozača (DIC)
3 88.
Ovisnost o temperaturi Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednosti tlakova u gumama, dati na naljepnici s informacijama o gumama
i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.Funkcija ponovnog usvajanja
Nakon zamjene kotača, TPMS treba
ponovno izračunati. Proces
ponovnog učenja traje do 20 minuta
vožnje minimalnom brzinom od
24 km/h.
U slučaju pojave problema tijekom
postupka ponovnog usvajanja,
kontrolno svjetlo w treperi tijekom
nekoliko sekundi, a zatim svijetli
stalno i (ovisno o izvedbi), a na DIC-u se prikazuje poruka upozorenja.
Informacijski centar vozača (DIC)
3 88.
Opće napomene
Korištenje lanaca za gume ili
komercijalno dostupnih kompleta za
popravak tekućinom može utjecati na funkciju sustava. Mogu se koristiti
tvornički odobreni kompleti za
popravak guma.
Komplet za popravak gume 3 158,
lanci za gume 3 157.
Vanjska radio oprema velike snage
može prekinuti sustav TPMS.Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
TPMS u radionici.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.

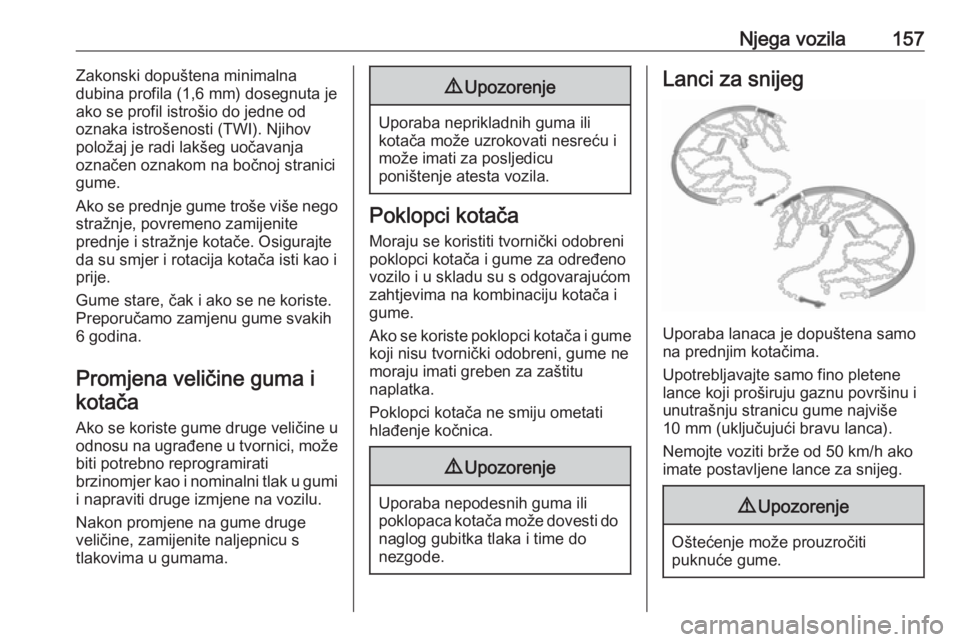

Njega vozila157Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego
stražnje, povremeno zamijenite
prednje i stražnje kotače. Osigurajte
da su smjer i rotacija kotača isti kao i
prije.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.
9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do
naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
Nemojte voziti brže od 50 km/h ako
imate postavljene lance za snijeg.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.

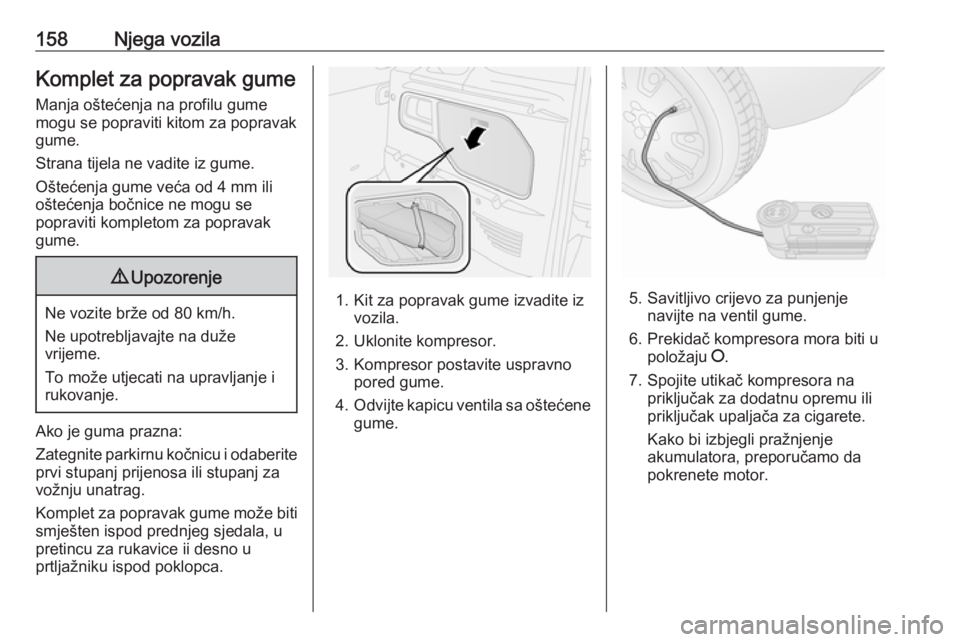

158Njega vozilaKomplet za popravak gume
Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa ili stupanj za
vožnju unatrag.
Komplet za popravak gume može biti smješten ispod prednjeg sjedala, u
pretincu za rukavice ii desno u
prtljažniku ispod poklopca.
1. Kit za popravak gume izvadite iz vozila.
2. Uklonite kompresor.
3. Kompresor postavite uspravno pored gume.
4. Odvijte kapicu ventila sa oštećene
gume.5. Savitljivo crijevo za punjenje navijte na ventil gume.
6. Prekidač kompresora mora biti u položaju J.
7. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
