OPEL COMBO 2017 Betriebsanleitung (in German)

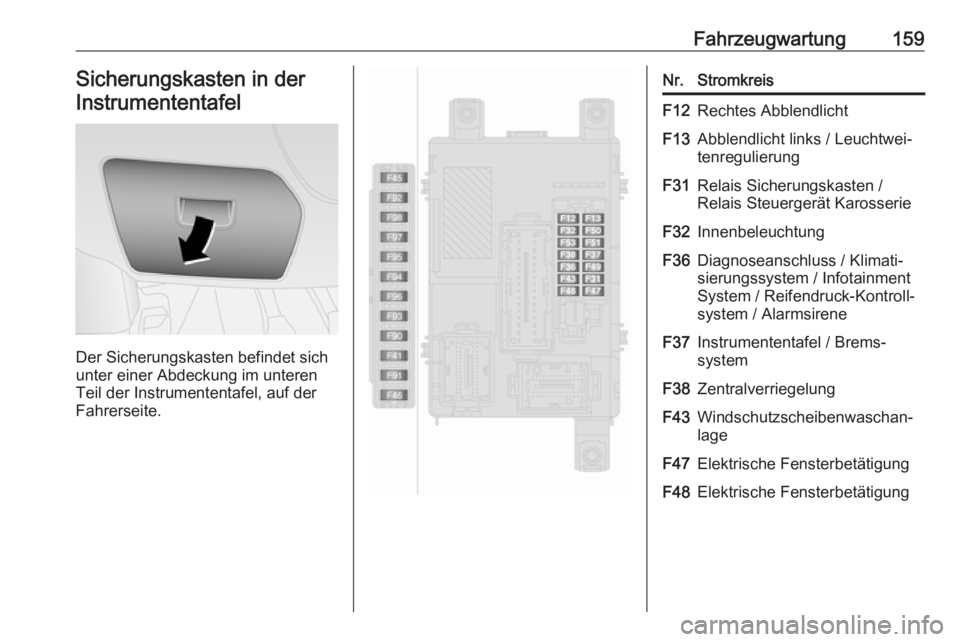

Fahrzeugwartung159Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
unter einer Abdeckung im unteren
Teil der Instrumententafel, auf der
Fahrerseite.
Nr.StromkreisF12Rechtes AbblendlichtF13Abblendlicht links / Leuchtwei‐
tenregulierungF31Relais Sicherungskasten /
Relais Steuergerät KarosserieF32InnenbeleuchtungF36Diagnoseanschluss / Klimati‐
sierungssystem / Infotainment
System / Reifendruck-Kontroll‐
system / AlarmsireneF37Instrumententafel / Brems‐
systemF38ZentralverriegelungF43Windschutzscheibenwaschan‐
lageF47Elektrische FensterbetätigungF48Elektrische Fensterbetätigung

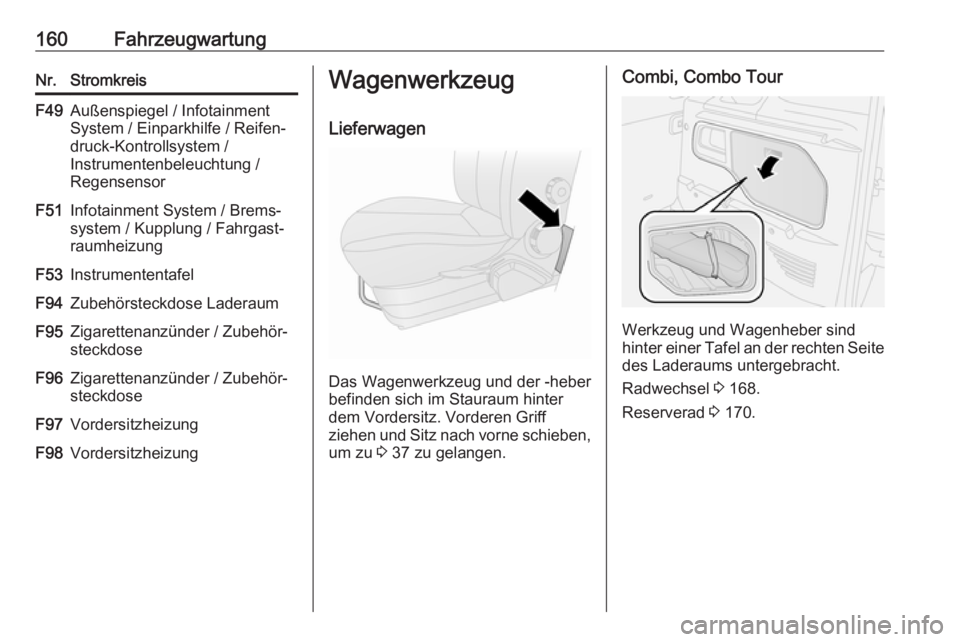

160FahrzeugwartungNr.StromkreisF49Außenspiegel / Infotainment
System / Einparkhilfe / Reifen‐
druck-Kontrollsystem /
Instrumentenbeleuchtung /
RegensensorF51Infotainment System / Brems‐
system / Kupplung / Fahrgast‐
raumheizungF53InstrumententafelF94Zubehörsteckdose LaderaumF95Zigarettenanzünder / Zubehör‐
steckdoseF96Zigarettenanzünder / Zubehör‐
steckdoseF97VordersitzheizungF98VordersitzheizungWagenwerkzeug
Lieferwagen
Das Wagenwerkzeug und der -heber
befinden sich im Stauraum hinter
dem Vordersitz. Vorderen Griff
ziehen und Sitz nach vorne schieben,
um zu 3 37 zu gelangen.
Combi, Combo Tour
Werkzeug und Wagenheber sind
hinter einer Tafel an der rechten Seite des Laderaums untergebracht.
Radwechsel 3 168.
Reserverad 3 170.

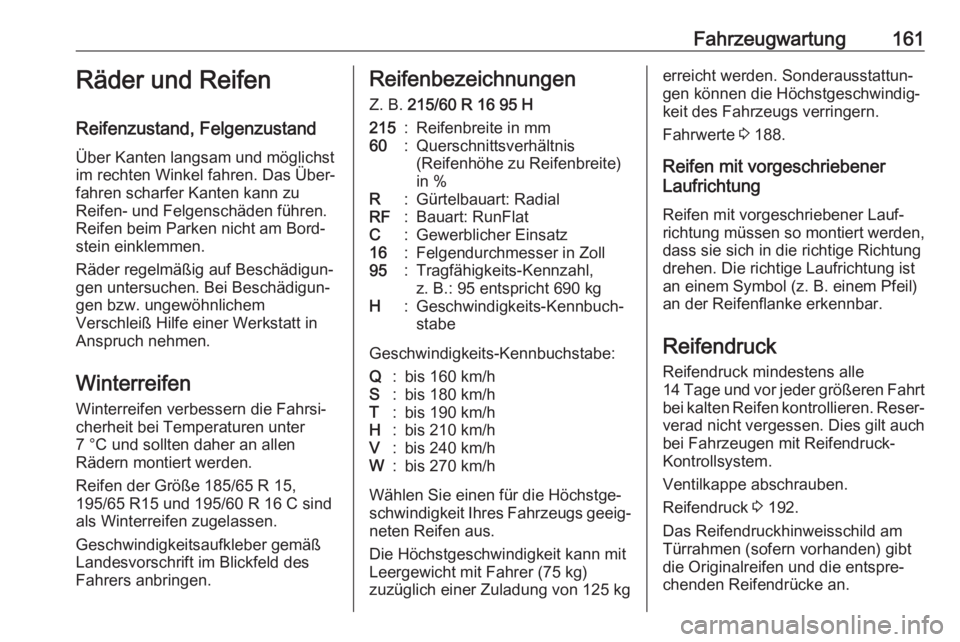

Fahrzeugwartung161Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Reifen der Größe 185/65 R 15, 195/65 R15 und 195/60 R 16 C sind
als Winterreifen zugelassen.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlatC:Gewerblicher Einsatz16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 188.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 192.
Das Reifendruckhinweisschild am
Türrahmen (sofern vorhanden) gibt
die Originalreifen und die entspre‐
chenden Reifendrücke an.

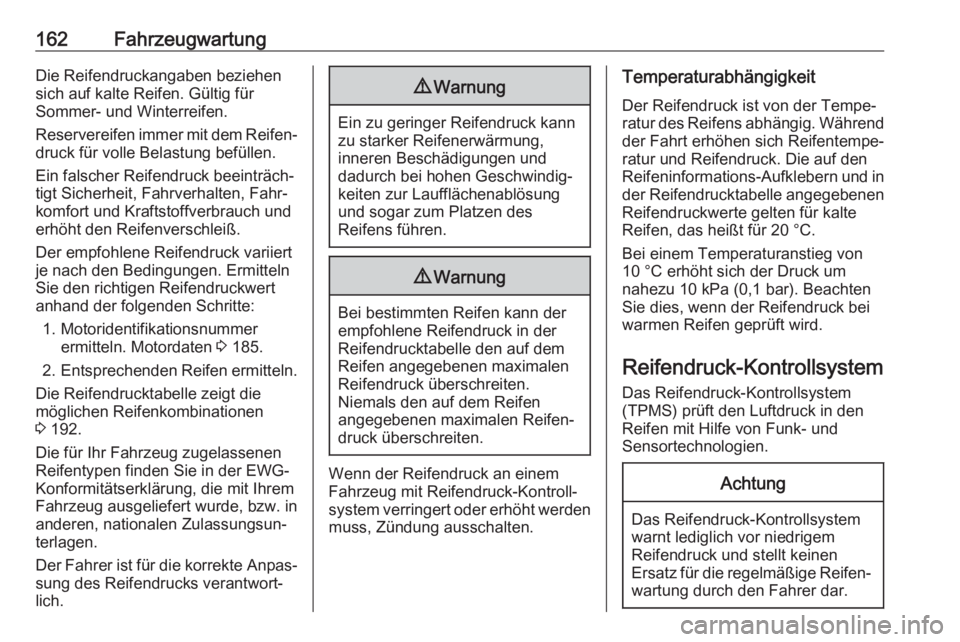

162FahrzeugwartungDie Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 185.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 192.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden
muss, Zündung ausschalten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa (0,1 bar). Beachten
Sie dies, wenn der Reifendruck bei
warmen Reifen geprüft wird.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
(TPMS) prüft den Luftdruck in den
Reifen mit Hilfe von Funk- und
Sensortechnologien.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.

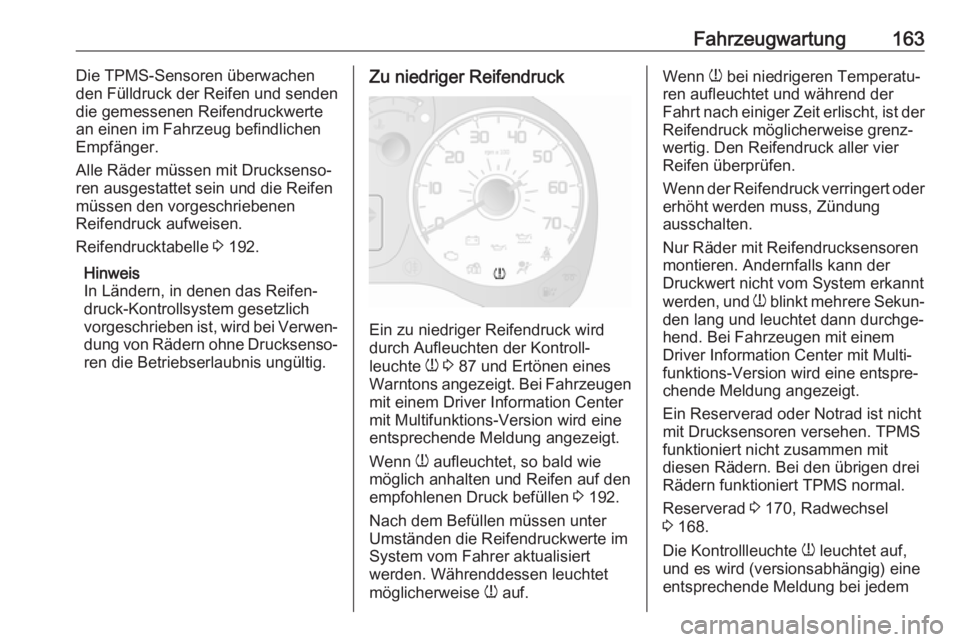

Fahrzeugwartung163Die TPMS-Sensoren überwachen
den Fülldruck der Reifen und senden
die gemessenen Reifendruckwerte
an einen im Fahrzeug befindlichen
Empfänger.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Reifendrucktabelle 3 192.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Betriebserlaubnis ungültig.Zu niedriger Reifendruck
Ein zu niedriger Reifendruck wird
durch Aufleuchten der Kontroll‐
leuchte w 3 87 und Ertönen eines
Warntons angezeigt. Bei Fahrzeugen mit einem Driver Information Center
mit Multifunktions-Version wird eine
entsprechende Meldung angezeigt.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 192.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
System vom Fahrer aktualisiert
werden. Währenddessen leuchtet
möglicherweise w auf.
Wenn
w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, ist der
Reifendruck möglicherweise grenz‐
wertig. Den Reifendruck aller vier
Reifen überprüfen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls kann der
Druckwert nicht vom System erkannt
werden, und w blinkt mehrere Sekun‐
den lang und leuchtet dann durchge‐
hend. Bei Fahrzeugen mit einem
Driver Information Center mit Multi‐
funktions-Version wird eine entspre‐
chende Meldung angezeigt.
Ein Reserverad oder Notrad ist nicht
mit Drucksensoren versehen. TPMS
funktioniert nicht zusammen mit
diesen Rädern. Bei den übrigen drei
Rädern funktioniert TPMS normal.
Reserverad 3 170, Radwechsel
3 168.
Die Kontrollleuchte w leuchtet auf,
und es wird (versionsabhängig) eine
entsprechende Meldung bei jedem

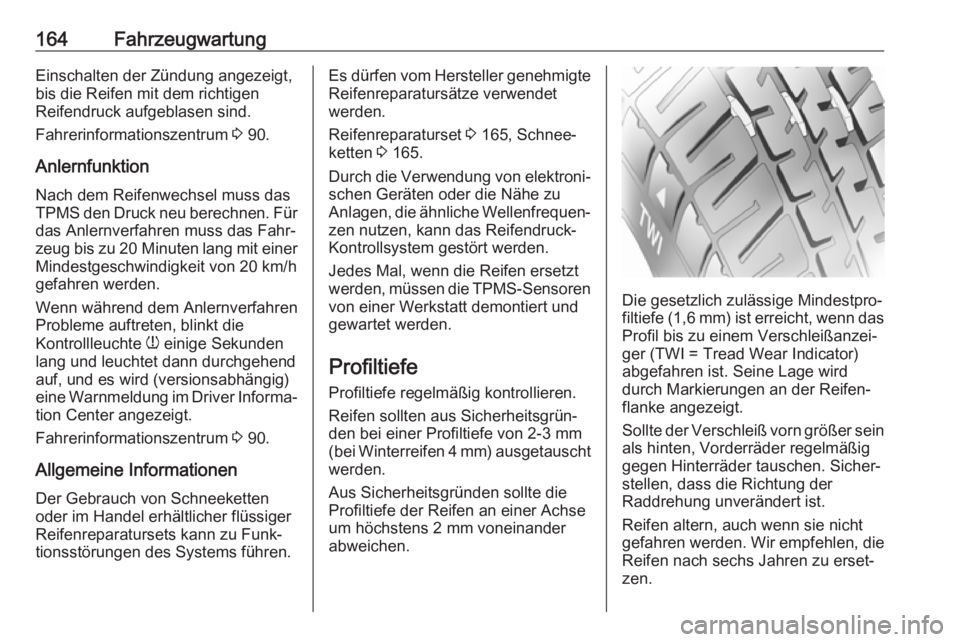

164FahrzeugwartungEinschalten der Zündung angezeigt,
bis die Reifen mit dem richtigen
Reifendruck aufgeblasen sind.
Fahrerinformationszentrum 3 90.
Anlernfunktion Nach dem Reifenwechsel muss dasTPMS den Druck neu berechnen. Für
das Anlernverfahren muss das Fahr‐
zeug bis zu 20 Minuten lang mit einer
Mindestgeschwindigkeit von 20 km/h gefahren werden.
Wenn während dem Anlernverfahren
Probleme auftreten, blinkt die
Kontrollleuchte w einige Sekunden
lang und leuchtet dann durchgehend
auf, und es wird (versionsabhängig)
eine Warnmeldung im Driver Informa‐ tion Center angezeigt.
Fahrerinformationszentrum 3 90.
Allgemeine Informationen
Der Gebrauch von Schneeketten
oder im Handel erhältlicher flüssiger
Reifenreparatursets kann zu Funk‐
tionsstörungen des Systems führen.Es dürfen vom Hersteller genehmigte Reifenreparatursätze verwendet
werden.
Reifenreparaturset 3 165, Schnee‐
ketten 3 165.
Durch die Verwendung von elektroni‐
schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐ zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die TPMS-Sensoren
von einer Werkstatt demontiert und
gewartet werden.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein
als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.

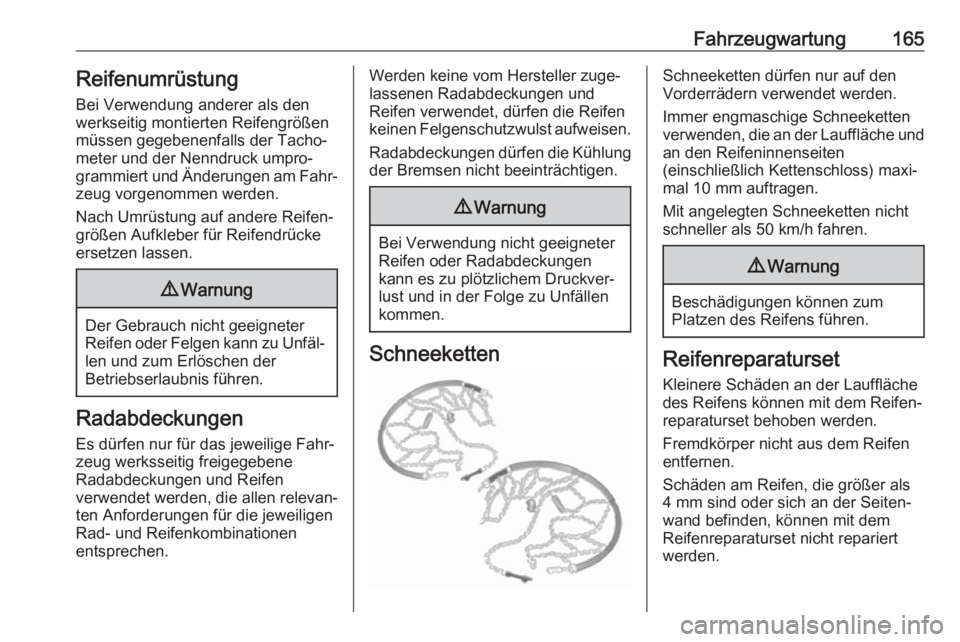

Fahrzeugwartung165Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.
Mit angelegten Schneeketten nicht
schneller als 50 km/h fahren.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.

166Fahrzeugwartung9Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen und ersten
oder Rückwärtsgang einlegen.
Das Reifenreparaturset befindet sich entweder unter dem Vordersitz, im
Handschuhfach oder hinter einer
Abdeckung an der rechten Lade‐
raumseite.
1. Reifenreparaturset aus dem Fahr‐
zeug nehmen.
2. Kompressor herausnehmen.
3. Den Kompressor aufrecht neben das Rad stellen.
4. Ventilkappe des defekten Reifens
abschrauben.
5. Den Lüfteinfüllschlauch an das Reifenventil anschrauben.
6. Der Schalter auf dem Kompressor
muss auf J stehen.
7. Den Stecker des Kompressors an
der Zubehörsteckdose oder am
Zigarettenanzünder anschließen.
Um eine Entladung der Fahrzeug‐ batterie zu vermeiden, empfehlen
wir, den Motor laufen zu lassen.
8. Den Kippschalter am Kompressor
auf I setzen. Der Reifen wird mit
Dichtmittel gefüllt.
9. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
Reifendruck 3 192. Sobald der
richtige Reifendruck erreicht
wurde, Kompressor ausschalten.
10. Wenn innerhalb von fünf Minuten keine 1,5 bar erreicht werden, dasReifenreparaturset entfernen.

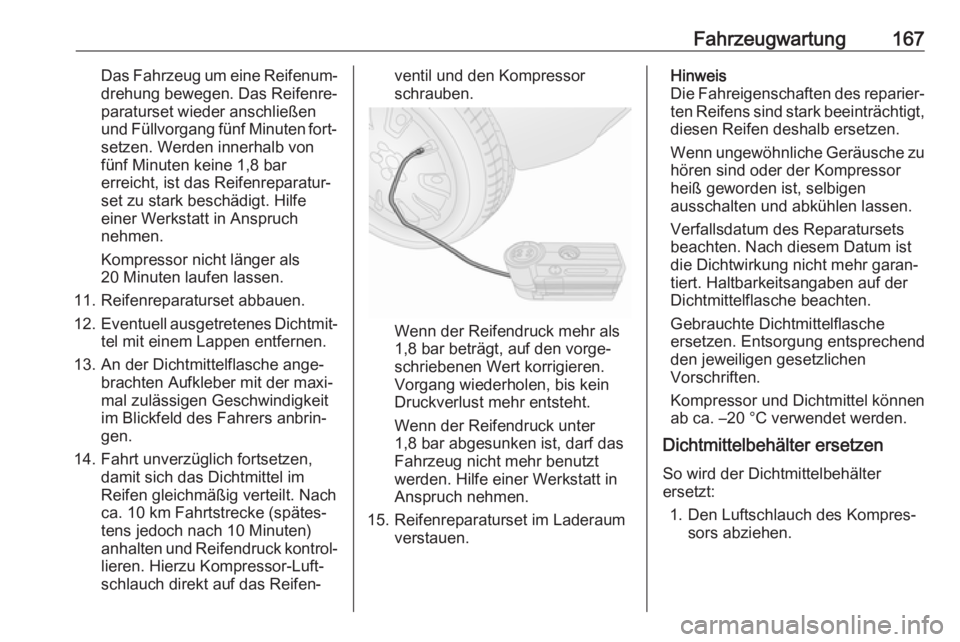

Fahrzeugwartung167Das Fahrzeug um eine Reifenum‐drehung bewegen. Das Reifenre‐
paraturset wieder anschließen
und Füllvorgang fünf Minuten fort‐
setzen. Werden innerhalb von
fünf Minuten keine 1,8 bar
erreicht, ist das Reifenreparatur‐
set zu stark beschädigt. Hilfe
einer Werkstatt in Anspruch
nehmen.
Kompressor nicht länger als
20 Minuten laufen lassen.
11. Reifenreparaturset abbauen.
12. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
13. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
14. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach 10 Minuten)
anhalten und Reifendruck kontrol‐
lieren. Hierzu Kompressor-Luft‐
schlauch direkt auf das Reifen‐ventil und den Kompressor
schrauben.
Wenn der Reifendruck mehr als
1,8 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,8 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
15. Reifenreparaturset im Laderaum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt, diesen Reifen deshalb ersetzen.
Wenn ungewöhnliche Geräusche zu
hören sind oder der Kompressor
heiß geworden ist, selbigen
ausschalten und abkühlen lassen.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. –20 °C verwendet werden.
Dichtmittelbehälter ersetzen
So wird der Dichtmittelbehälter
ersetzt:
1. Den Luftschlauch des Kompres‐ sors abziehen.

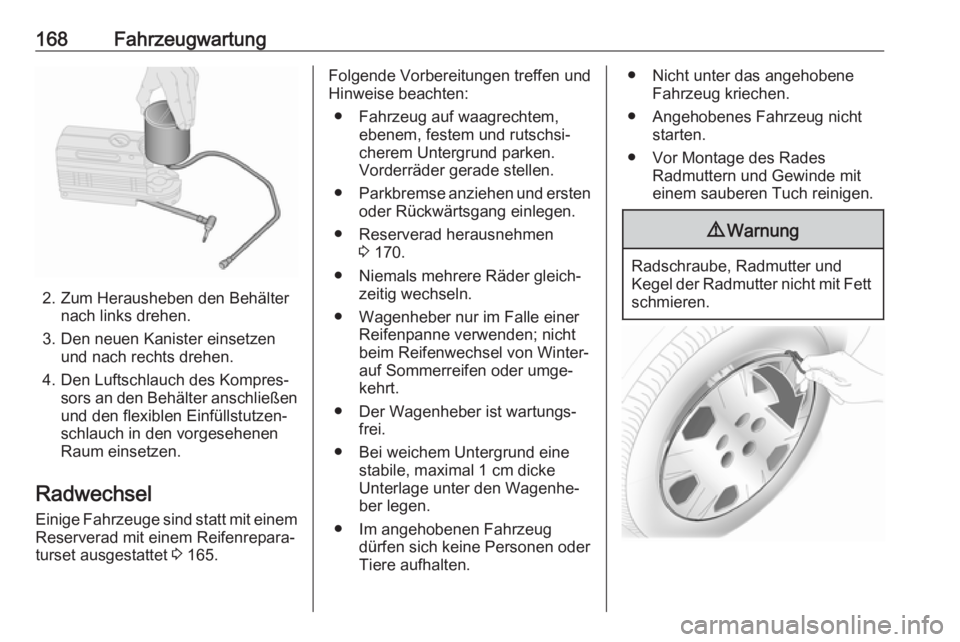

168Fahrzeugwartung
2. Zum Herausheben den Behälternach links drehen.
3. Den neuen Kanister einsetzen und nach rechts drehen.
4. Den Luftschlauch des Kompres‐ sors an den Behälter anschließenund den flexiblen Einfüllstutzen‐
schlauch in den vorgesehenen
Raum einsetzen.
Radwechsel Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 165.
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagrechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen und ersten
oder Rückwärtsgang einlegen.
● Reserverad herausnehmen 3 170.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montage des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett
schmieren.
