Page 191 of 217
Pielęgnacja samochodu189Układ zasilania gazem ziemnymPodczas mycia nie należy kierować
strumienia pary ani myjki
wysokociśnieniowej na elementy
instalacji gazowej. W szczególności
należy chronić zbiornik gazu i zawory
ciśnieniowe w podwoziu oraz
przegrodę w komorze silnika.
Tych części nie należy czyścić
środkami chemicznymi ani
konserwującymi.
Czyszczenie części instalacji
gazowej należy zlecić warsztatowi autoryzowanemu w zakresie
przeprowadzania przeglądów
pojazdów napędzanych gazem CNG.
Hak holowniczy
Haka holowniczego nie należy
czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.Pielęgnacja wnętrza
Wnętrze samochodu i tapicerka Wnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.
Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych
przebarwień, zwłaszcza w przypadkujasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Page 192 of 217
190Pielęgnacja samochoduElementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.
Page 193 of 217
Serwisowanie samochodu191Serwisowanie
samochoduWskazówki ogólne .....................191
Informacje dotyczące czynności serwisowych ........................... 191
Zalecane płyny, środki smarne i części ......................................... 192
Zalecane płyny i środki smarne ................................... 192Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Wyświetlacz serwisowy 3 82.
Harmonogram przeglądów –
silniki benzynowe i CNG
Przegląd pojazdu jest wymagany co
30 000 km lub co dwa lata (w
zależności od tego, co nastąpi
wcześniej).Harmonogram przeglądów –
silniki wysokoprężne
Przegląd pojazdu jest wymagany co35 000 km lub co dwa lata, w
zależności od tego, co nastąpi
wcześniej, chyba że wyświetlacz
informacyjny kierowcy wskaże
inaczej 3 96.
Krótszy okres międzyprzeglądowy
obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Wyświetlacz serwisowy 3 82.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
20 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.
Częstotliwość międzynarodowych
przeglądów serwisowych obowiązuje dla następujących krajów:
Albania, Białoruś, Bośnia i
Hercegowina, Czarnogóra, Gruzja,
Macedonia, Mołdawia, Serbia,
Ukraina.
Page 194 of 217
192Serwisowanie samochoduWyświetlacz serwisowy 3 82.
Potwierdzenia Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane o
dacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest
wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.
Częstotliwość wymiany, wskaźnik zużycia oleju silnikowego
Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.
Gdy wymagana jest wymiana oleju
silnikowego, w zestawie wskaźników
miga lampka kontrolna I 3 93. W
niektórych wersjach na wyświetlaczuinformacyjnym kierowcy może
pojawić się również komunikat
ostrzegawczy 3 93.
Wyświetlacz serwisowy 3 82.Zalecane płyny, środki
smarne i części
Zalecane płyny i środki smarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakością
oraz lepkością. Podczas wyboru oleju silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,
Page 195 of 217
Serwisowanie samochodu193ochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a klasa lepkości stanowi informację ogęstości oleju w zakresach
temperatur.
Dexos to olej silnikowy najnowszej
klasy, zapewniający optymalną
ochronę silnikom benzynowym i
wysokoprężnym. W razie braku
dostępności, trzeba stosować inne
oleje silnikowe o jakości określonej
poniżej. Zalecenia dla silników
benzynowych obowiązują również
dla silników zasilanych gazem
ziemnym (CNG).
Przy wyborze oleju należy kierować
się jego jakością i oznaczeniem
minimalnej temperatury otoczenia
3 197.
Uzupełnianie oleju silnikowego
Oleje silnikowe różnych producentów
i typów można ze sobą mieszać, o ile oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Stosowanie oleju klasy zaledwie
ACEA A1/B1 lub A5/B5 jest
wzbronione, ponieważ w dłuższejperspektywie w określonych
warunkach eksploatacyjnych mogą
one powodować uszkodzenie silnika.
Przy wyborze oleju należy kierować
się jego jakością i oznaczeniem
minimalnej temperatury otoczenia
3 197.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do
awarii i utraty gwarancji.
Lepkość oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości jest oznaczany dwoma liczbami, np.
SAE 5W-30. Pierwsza liczba,
zakończona literą W, określa lepkość
oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 197.
Wszystkie zalecane klasy lepkości są odpowiednie do wysokiej
temperatury otoczenia.Płyn chłodzący i płyn
niskokrzepliwy
Należy używać wyłącznie płynu
niskokrzepliwego przeznaczonego
do stosowania w tym pojeździe.
Należy zwrócić się do warsztatu.
Układ jest fabrycznie napełniony
płynem chłodzącym, który zapewnia
doskonałą ochronę przed korozją
oraz ochronę przed zamarzaniem do
temperatury około -28 °C. W
regionach, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C. Takie stężenie płynu
należy utrzymywać przez cały rok.
Stosowanie dodatków do płynu
chłodzącego, które mają służyć jako
dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
Page 196 of 217
194Serwisowanie samochoduPłyn do spryskiwaczyUżywać wyłącznie płynu do
spryskiwaczy zatwierdzonego do
stosowania w tym pojeździe, aby
zapobiec uszkodzeniu piór
wycieraczek, powłoki lakierniczej, a
także elementów z tworzywa
sztucznego i gumy. Należy zwrócić
się do warsztatu.
Płyn hamulcowy i sprzęgłowy
Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie czasu wymagana jest wymiana płynu
hamulcowego.
Page 197 of 217

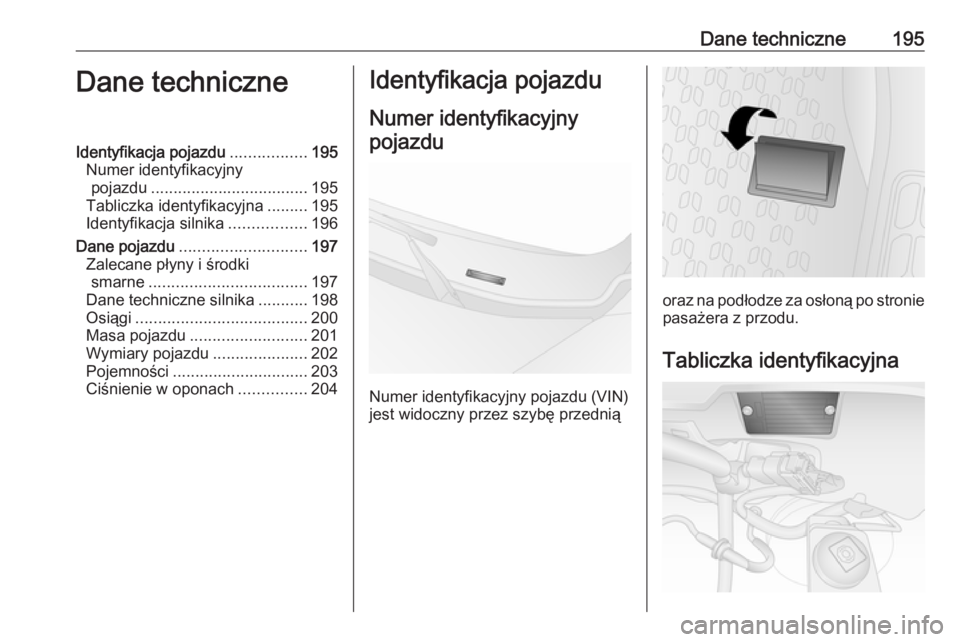

Dane techniczne195Dane techniczneIdentyfikacja pojazdu.................195
Numer identyfikacyjny pojazdu ................................... 195
Tabliczka identyfikacyjna .........195
Identyfikacja silnika .................196
Dane pojazdu ............................ 197
Zalecane płyny i środki smarne ................................... 197
Dane techniczne silnika ...........198
Osiągi ...................................... 200
Masa pojazdu .......................... 201
Wymiary pojazdu .....................202
Pojemności .............................. 203
Ciśnienie w oponach ...............204Identyfikacja pojazdu
Numer identyfikacyjnypojazdu
Numer identyfikacyjny pojazdu (VIN)
jest widoczny przez szybę przednią
oraz na podłodze za osłoną po stronie
pasażera z przodu.
Tabliczka identyfikacyjna
Page 198 of 217

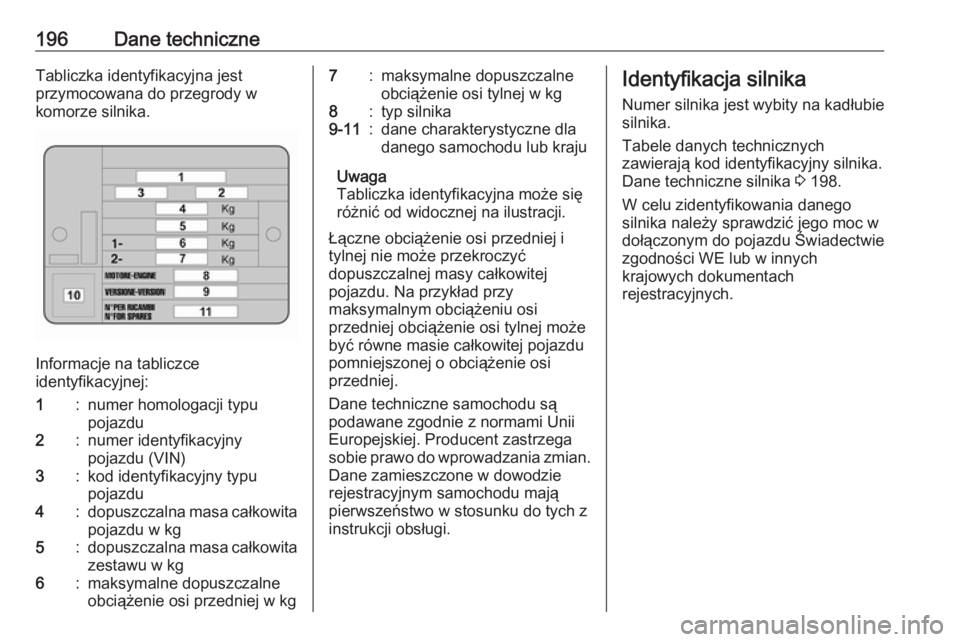

196Dane techniczneTabliczka identyfikacyjna jest
przymocowana do przegrody w
komorze silnika.
Informacje na tabliczce
identyfikacyjnej:
1:numer homologacji typu
pojazdu2:numer identyfikacyjny
pojazdu (VIN)3:kod identyfikacyjny typu
pojazdu4:dopuszczalna masa całkowita
pojazdu w kg5:dopuszczalna masa całkowita zestawu w kg6:maksymalne dopuszczalne
obciążenie osi przedniej w kg7:maksymalne dopuszczalne
obciążenie osi tylnej w kg8:typ silnika9-11:dane charakterystyczne dla
danego samochodu lub kraju
Uwaga
Tabliczka identyfikacyjna może się
różnić od widocznej na ilustracji.
Łączne obciążenie osi przedniej i
tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu. Na przykład przy
maksymalnym obciążeniu osi
przedniej obciążenie osi tylnej może
być równe masie całkowitej pojazdu
pomniejszonej o obciążenie osi
przedniej.
Dane techniczne samochodu są
podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega
sobie prawo do wprowadzania zmian. Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Identyfikacja silnika
Numer silnika jest wybity na kadłubie
silnika.
Tabele danych technicznych
zawierają kod identyfikacyjny silnika.
Dane techniczne silnika 3 198.
W celu zidentyfikowania danego
silnika należy sprawdzić jego moc w
dołączonym do pojazdu Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Page 199 of 217

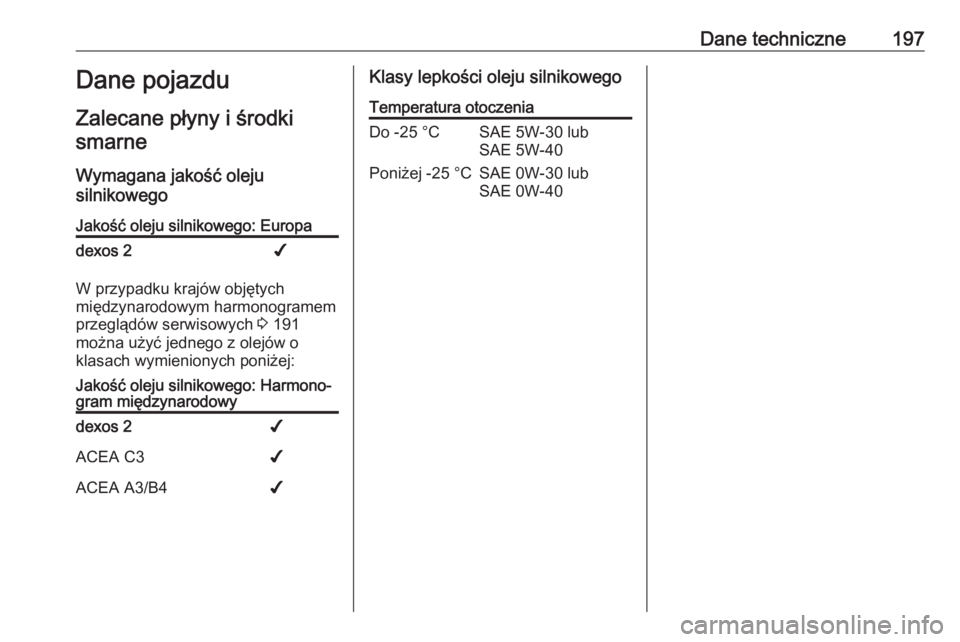

Dane techniczne197Dane pojazdu
Zalecane płyny i środki smarne
Wymagana jakość oleju
silnikowegoJakość oleju silnikowego: Europadexos 2✔
W przypadku krajów objętych
międzynarodowym harmonogramem
przeglądów serwisowych 3 191
można użyć jednego z olejów o
klasach wymienionych poniżej:
Jakość oleju silnikowego: Harmono‐
gram międzynarodowydexos 2✔ACEA C3✔ACEA A3/B4✔Klasy lepkości oleju silnikowegoTemperatura otoczeniaDo -25 °CSAE 5W-30 lub
SAE 5W-40Poniżej -25 °CSAE 0W-30 lub
SAE 0W-40
Page 200 of 217

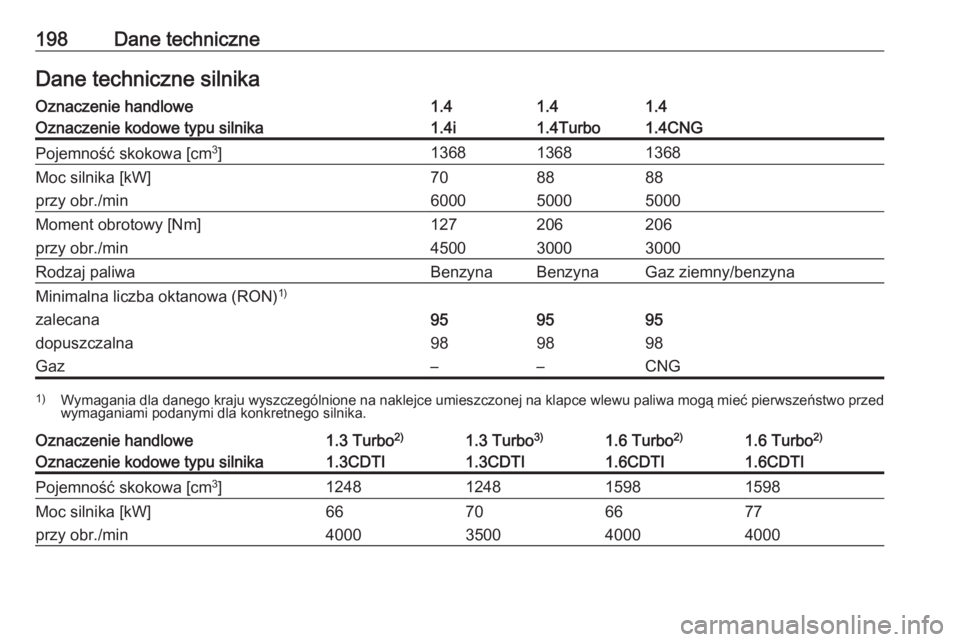

198Dane techniczneDane techniczne silnikaOznaczenie handlowe1.41.41.4Oznaczenie kodowe typu silnika1.4i1.4Turbo1.4CNGPojemność skokowa [cm3
]136813681368Moc silnika [kW]708888przy obr./min600050005000Moment obrotowy [Nm]127206206przy obr./min450030003000Rodzaj paliwaBenzynaBenzynaGaz ziemny/benzynaMinimalna liczba oktanowa (RON) 1)zalecana959595dopuszczalna989898Gaz––CNG1)
Wymagania dla danego kraju wyszczególnione na naklejce umieszczonej na klapce wlewu paliwa mogą mieć pierwszeństwo przed
wymaganiami podanymi dla konkretnego silnika.Oznaczenie handlowe1.3 Turbo 2)1.3 Turbo3)1.6 Turbo2)1.6 Turbo 2)Oznaczenie kodowe typu silnika1.3CDTI1.3CDTI1.6CDTI1.6CDTIPojemność skokowa [cm 3
]1248124815981598Moc silnika [kW]66706677przy obr./min4000350040004000
