Page 181 of 217
Pielęgnacja samochodu179
1. Podważyć śrubokrętem i zdjąćkapturki nakrętek koła. Ściągnąć
kołpak koła, używając do tego
celu odpowiedniego narzędzia.
2. Bezpiecznie założyć klucz do kół i
odkręcić każdą nakrętkę koła o
pół obrotu.3. Punkty podnoszenia pojazdu znajdują się z przodu i z tyłu.
4.Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Przy prawidłowo ustawionym
podnośniku obracać, aż do
uniesienia koła nad ziemię.
5. Odkręcić nakrętki koła.
6. Zmienić koło. Koło zapasowe 3 180.
7. Nakręcić nakrętki koła. 8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment

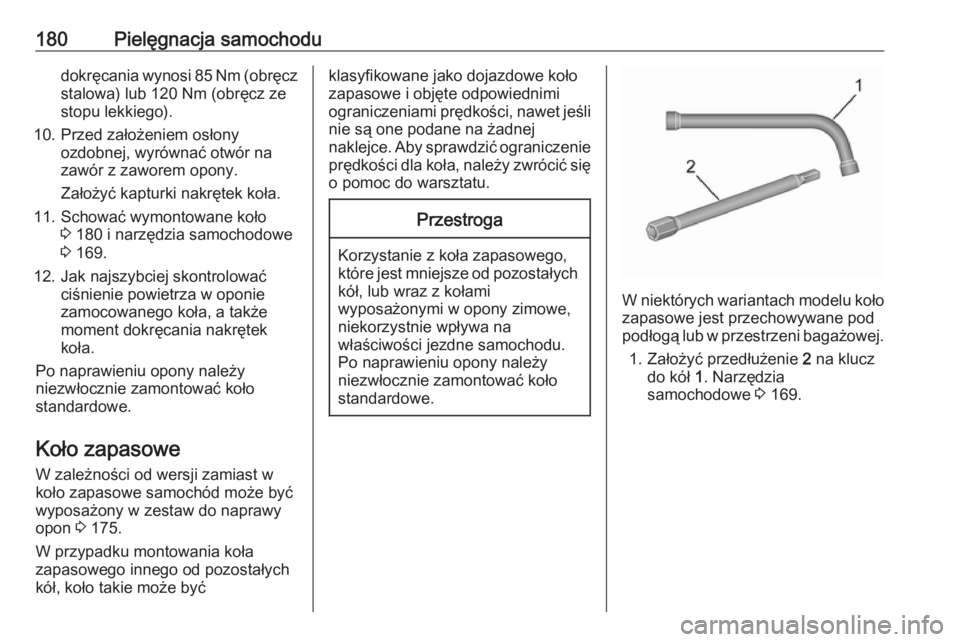

Page 182 of 217
180Pielęgnacja samochodudokręcania wynosi 85 Nm (obręczstalowa) lub 120 Nm (obręcz ze
stopu lekkiego).
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Schować wymontowane koło 3 180 i narzędzia samochodowe
3 169.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 175.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może byćklasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
W niektórych wariantach modelu koło zapasowe jest przechowywane podpodłogą lub w przestrzeni bagażowej.
1. Założyć przedłużenie 2 na klucz
do kół 1. Narzędzia
samochodowe 3 169.

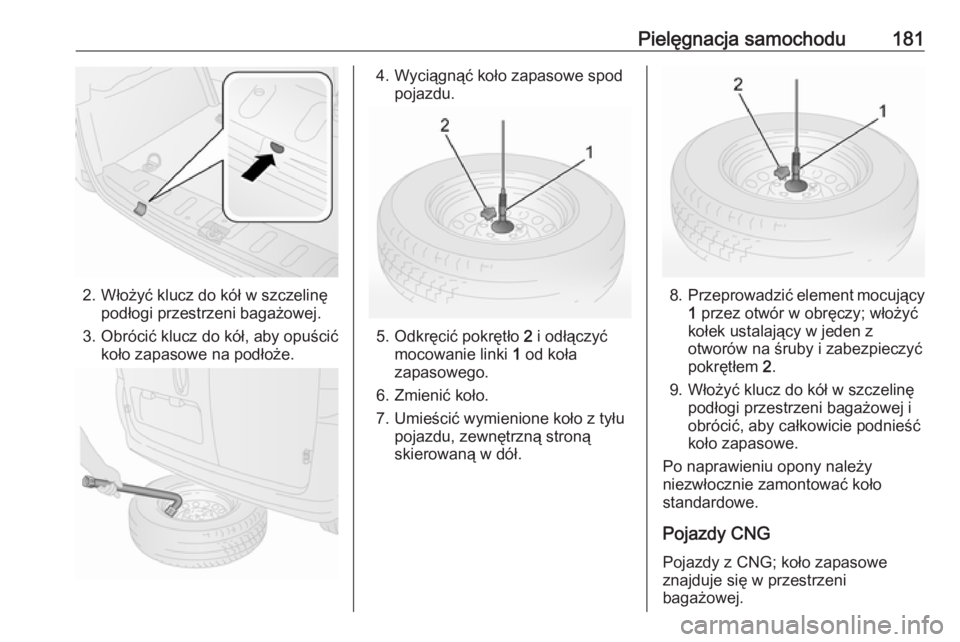

Page 183 of 217
Pielęgnacja samochodu181
2. Włożyć klucz do kół w szczelinępodłogi przestrzeni bagażowej.
3. Obrócić klucz do kół, aby opuścić koło zapasowe na podłoże.
4. Wyciągnąć koło zapasowe spodpojazdu.
5. Odkręcić pokrętło 2 i odłączyć
mocowanie linki 1 od koła
zapasowego.
6. Zmienić koło.
7. Umieścić wymienione koło z tyłu pojazdu, zewnętrzną stroną
skierowaną w dół.
8. Przeprowadzić element mocujący
1 przez otwór w obręczy; włożyć
kołek ustalający w jeden z
otworów na śruby i zabezpieczyć pokrętłem 2.
9. Włożyć klucz do kół w szczelinę podłogi przestrzeni bagażowej i
obrócić, aby całkowicie podnieść
koło zapasowe.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Pojazdy CNG
Pojazdy z CNG; koło zapasowe
znajduje się w przestrzeni
bagażowej.

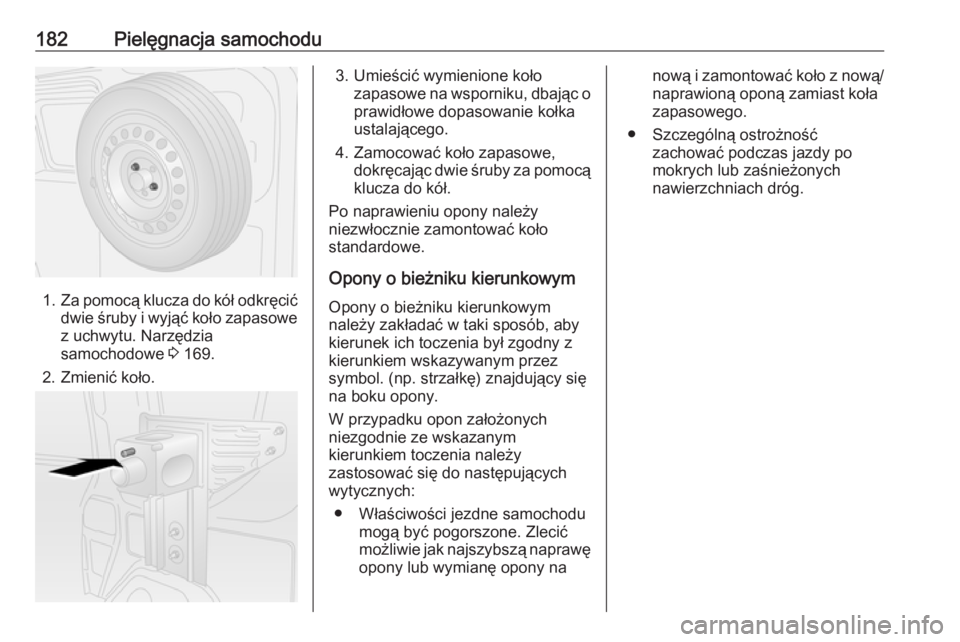

Page 184 of 217
182Pielęgnacja samochodu
1.Za pomocą klucza do kół odkręcić
dwie śruby i wyjąć koło zapasowe
z uchwytu. Narzędzia
samochodowe 3 169.
2. Zmienić koło.
3. Umieścić wymienione koło zapasowe na wsporniku, dbając o
prawidłowe dopasowanie kołka
ustalającego.
4. Zamocować koło zapasowe, dokręcając dwie śruby za pomocąklucza do kół.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez symbol. (np. strzałkę) znajdujący się
na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawę
opony lub wymianę opony nanową i zamontować koło z nową/
naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.

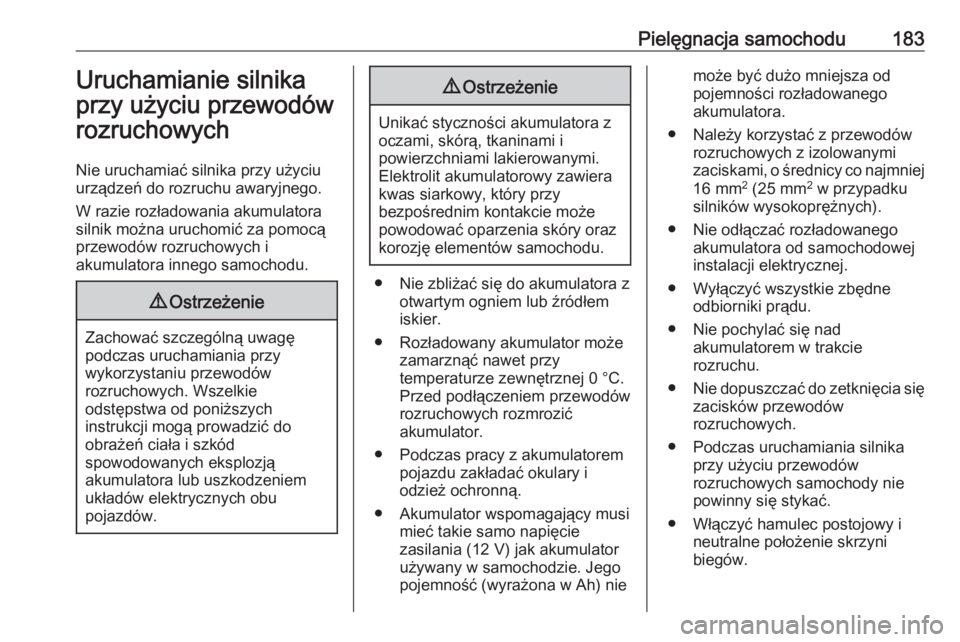

Page 185 of 217
Pielęgnacja samochodu183Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
silnik można uruchomić za pomocą
przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem pojazdu zakładać okulary i
odzież ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
może być dużo mniejsza od
pojemności rozładowanego
akumulatora.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od samochodowej
instalacji elektrycznej.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Włączyć hamulec postojowy i neutralne położenie skrzyni
biegów.

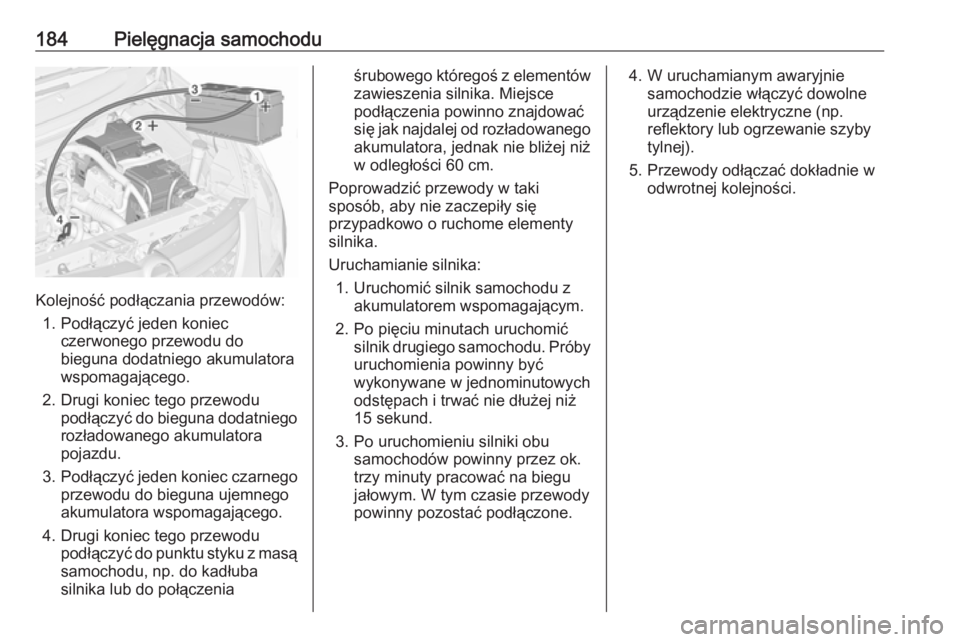

Page 186 of 217
184Pielęgnacja samochodu
Kolejność podłączania przewodów:1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora
pojazdu.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów
zawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego akumulatora, jednak nie bliżej niż
w odległości 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w jednominutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie szyby
tylnej).
5. Przewody odłączać dokładnie w odwrotnej kolejności.

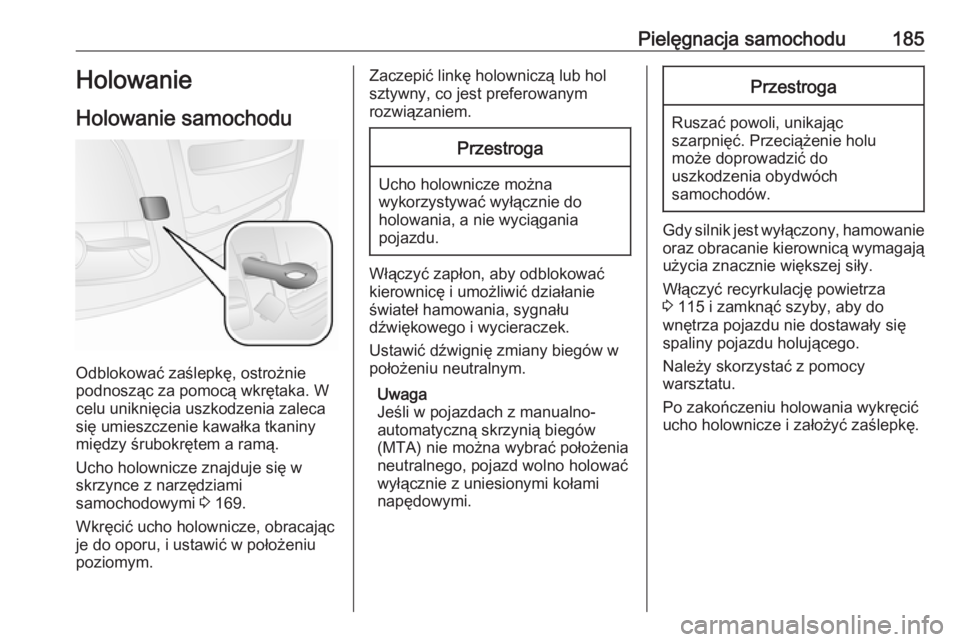

Page 187 of 217
Pielęgnacja samochodu185Holowanie
Holowanie samochodu
Odblokować zaślepkę, ostrożnie
podnosząc za pomocą wkrętaka. W
celu uniknięcia uszkodzenia zaleca
się umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 169.
Wkręcić ucho holownicze, obracając je do oporu, i ustawić w położeniupoziomym.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.Przestroga
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania
pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w położeniu neutralnym.
Uwaga
Jeśli w pojazdach z manualno-
automatyczną skrzynią biegów
(MTA) nie można wybrać położenia
neutralnego, pojazd wolno holować
wyłącznie z uniesionymi kołami
napędowymi.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza
3 115 i zamknąć szyby, aby do
wnętrza pojazdu nie dostawały się spaliny pojazdu holującego.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze i założyć zaślepkę.

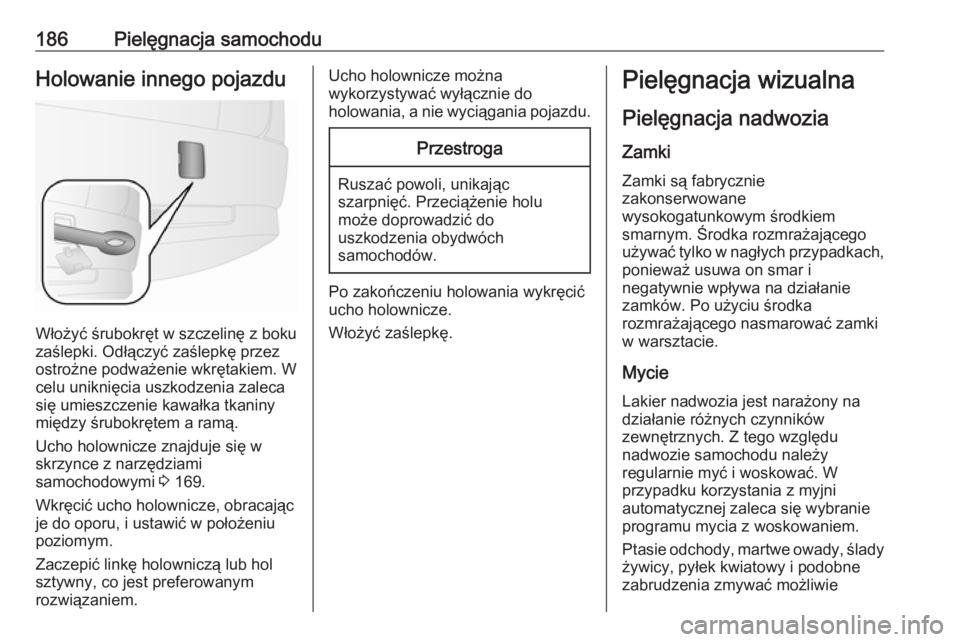

Page 188 of 217
186Pielęgnacja samochoduHolowanie innego pojazdu
Włożyć śrubokręt w szczelinę z boku
zaślepki. Odłączyć zaślepkę przez
ostrożne podważenie wkrętakiem. W
celu uniknięcia uszkodzenia zaleca
się umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 169.
Wkręcić ucho holownicze, obracając je do oporu, i ustawić w położeniupoziomym.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć zaślepkę.
Pielęgnacja wizualna
Pielęgnacja nadwozia Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwie

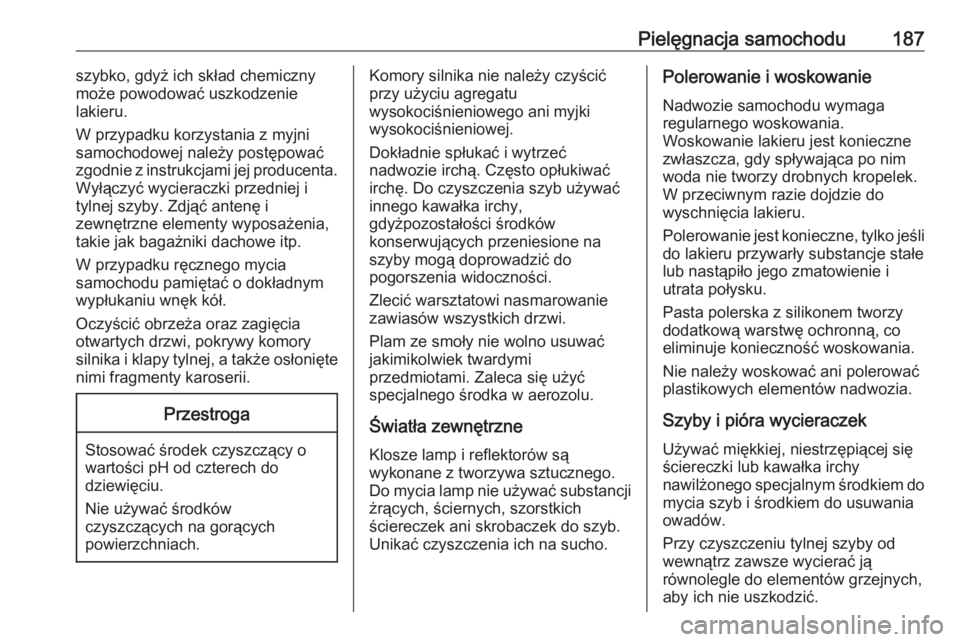

Page 189 of 217
Pielęgnacja samochodu187szybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni
samochodowej należy postępować zgodnie z instrukcjami jej producenta.
Wyłączyć wycieraczki przedniej i
tylnej szyby. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.Przestroga
Stosować środek czyszczący o
wartości pH od czterech do
dziewięciu.
Nie używać środków
czyszczących na gorących
powierzchniach.
Komory silnika nie należy czyścić
przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Dokładnie spłukać i wytrzeć
nadwozie irchą. Często opłukiwać
irchę. Do czyszczenia szyb używać
innego kawałka irchy,
gdyżpozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.
Światła zewnętrzne
Klosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.Polerowanie i woskowanie
Nadwozie samochodu wymaga
regularnego woskowania.
Woskowanie lakieru jest konieczne
zwłaszcza, gdy spływająca po nim
woda nie tworzy drobnych kropelek.
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie należy woskować ani polerować
plastikowych elementów nadwozia.
Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych,
aby ich nie uszkodzić.
Page 190 of 217

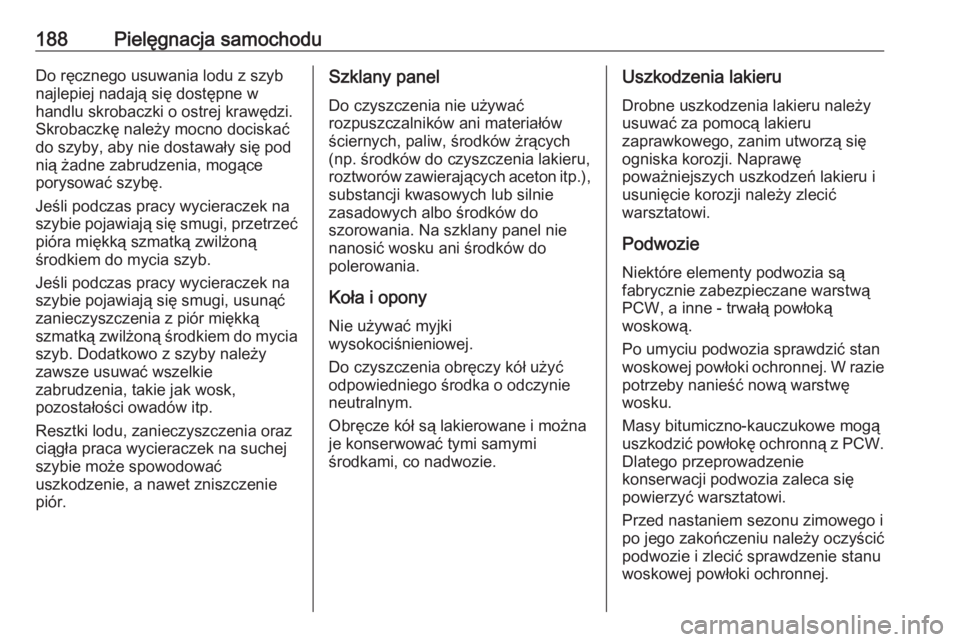

188Pielęgnacja samochoduDo ręcznego usuwania lodu z szybnajlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskać
do szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, przetrzeć
pióra miękką szmatką zwilżoną
środkiem do mycia szyb.
Jeśli podczas pracy wycieraczek na
szybie pojawiają się smugi, usunąć
zanieczyszczenia z piór miękką
szmatką zwilżoną środkiem do mycia szyb. Dodatkowo z szyby należy
zawsze usuwać wszelkie
zabrudzenia, takie jak wosk,
pozostałości owadów itp.
Resztki lodu, zanieczyszczenia oraz
ciągła praca wycieraczek na suchej
szybie może spowodować
uszkodzenie, a nawet zniszczenie
piór.Szklany panel
Do czyszczenia nie używać
rozpuszczalników ani materiałów
ściernych, paliw, środków żrących
(np. środków do czyszczenia lakieru,
roztworów zawierających aceton itp.), substancji kwasowych lub silnie
zasadowych albo środków do
szorowania. Na szklany panel nie
nanosić wosku ani środków do
polerowania.
Koła i opony
Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie
Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne - trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW.
Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.
