72Instrumentos y mandosInstrumentos y
mandosMandos ........................................ 73
Ajuste del volante ......................73
Mandos en el volante ................73
Bocina ....................................... 73
Limpia/lavaparabrisas ...............74
Limpia/lavaluneta ......................74
Lavafaros ................................... 75
Temperatura exterior .................75
Reloj .......................................... 75
Tomas de corriente ...................77
Encendedor de cigarrillos ..........78
Ceniceros .................................. 78
Testigos luminosos e indicado‐
res ................................................ 79
Cuadro de instrumentos ............79
Velocímetro ............................... 79
Cuentakilómetros ......................79
Cuentakilómetros parcial ...........79
Cuentarrevoluciones .................80
Indicador de combustible ..........80
Selector de combustible ............81
Indicador de temperatura del refrigerante del motor ...............81
Indicación de servicio ................82Pantalla indicadora del cambio . 82
Testigos de control ....................83
Advertencia general ..................86
Intermitentes .............................. 86
Recordatorio del cinturón de seguridad .................................. 86
Airbags y pretensores de cinturones ................................. 87
Desactivación de los airbags .....87
Sistema de carga ......................88
Testigo de averías .....................88
Sistema de frenos .....................88
Desgaste de las pastillas de freno ......................................... 89
Sistema antibloqueo de frenos (ABS) ........................................ 89
Caja de cambios ........................89
Cambio de marchas ..................89
Asistente de arranque en pendientes ................................ 89
Asistente de aparcamiento por ultrasonidos .............................. 90
Control electrónico de estabilidad ................................ 90
Temperatura del refrigerante del motor ........................................ 91
Precalentamiento ......................91
Filtro de partículas diésel ..........91
Sistema de control de presión de los neumáticos ......................... 91Presión de aceite del motor .......92
Cambio del aceite de motor ......92
Bajo nivel de aceite del motor ...93
Nivel de combustible bajo .........93
Vaciar el filtro de combustible ...93
Inmovilizador ............................. 94
Sistema stop-start .....................94
Luces exteriores ........................94
Luz de carretera ........................94
Luces antiniebla ........................94
Piloto antiniebla ......................... 94
Regulador de velocidad .............95
Puerta abierta ............................ 95
Pantallas de información .............95
Centro de información del conductor .................................. 95
Mensajes del vehículo ...............100
Avisos acústicos ......................100
Mensajes del sistema de combustible ............................ 101
Ordenador de a bordo ...............102

Instrumentos y mandos85Testigo de control en la consola
del techo
Desactivación de los airbags 3 55,
3 87.
Vista general
9Advertencia general 3 86OIntermitentes 3 86XRecordatorio del cinturón de
seguridad 3 86vAirbags y pretensores de
cinturones 3 87*Desactivación de los airbags
3 87pSistema de carga 3 88ZTestigo de averías 3 88RSistema de frenos 3 88FDesgaste de las pastillas de
freno 3 89uSistema antibloqueo de frenos
(ABS) 3 89sCaja de cambios 3 89[ ÒCambio de marchas 3 89ZAsistente de arranque en
pendientes 3 89rAsistente de aparcamiento por
ultrasonidos 3 90RControl electrónico de estabi‐
lidad 3 90$Temperatura del refrigerante
del motor 3 91!Precalentamiento 3 91%Filtro de partículas diésel
3 91wSistema de control de presión
de los neumáticos 3 91IPresión de aceite del motor
3 92, Cambio del aceite de
motor 3 92SBajo nivel de aceite del motor
3 93$Nivel de combustible bajo
3 93UVaciar el filtro de combustible
3 93dInmovilizador 3 94ÆSistema stop-start 3 948Luces exteriores 3 94µFallo de las luces exteriores
3 94CLuz de carretera 3 94>Luces antiniebla 3 94øPiloto antiniebla 3 94

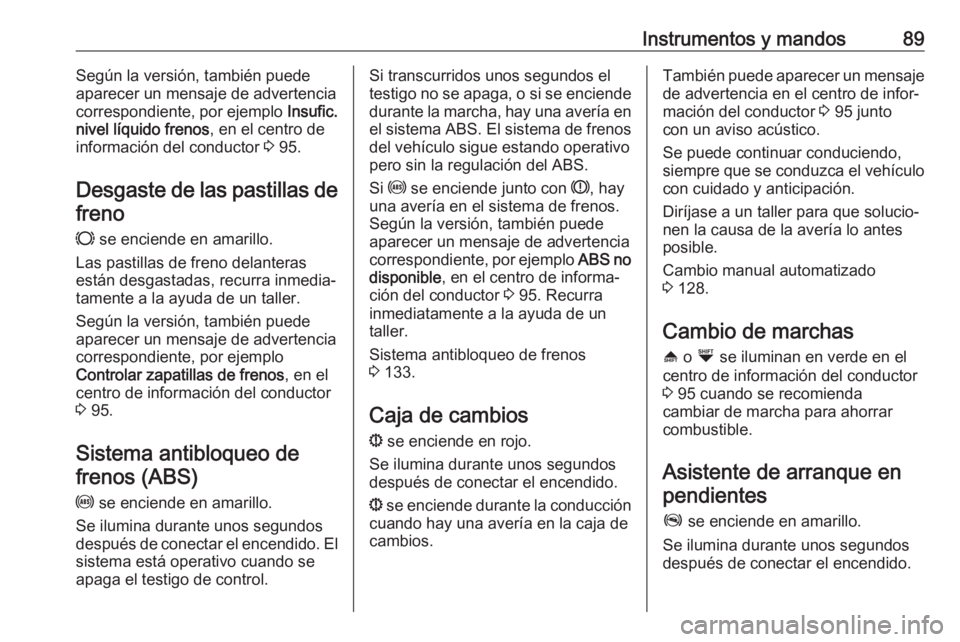

Instrumentos y mandos89Según la versión, también puede
aparecer un mensaje de advertencia
correspondiente, por ejemplo Insufic.
nivel líquido frenos , en el centro de
información del conductor 3 95.
Desgaste de las pastillas de freno
F se enciende en amarillo.
Las pastillas de freno delanteras
están desgastadas, recurra inmedia‐
tamente a la ayuda de un taller.
Según la versión, también puede
aparecer un mensaje de advertencia
correspondiente, por ejemplo
Controlar zapatillas de frenos , en el
centro de información del conductor
3 95.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Si u se enciende junto con R, hay
una avería en el sistema de frenos.
Según la versión, también puede
aparecer un mensaje de advertencia
correspondiente, por ejemplo ABS no
disponible , en el centro de informa‐
ción del conductor 3 95. Recurra
inmediatamente a la ayuda de un
taller.
Sistema antibloqueo de frenos
3 133.
Caja de cambios s se enciende en rojo.
Se ilumina durante unos segundos
después de conectar el encendido.
s se enciende durante la conducción
cuando hay una avería en la caja de
cambios.También puede aparecer un mensaje
de advertencia en el centro de infor‐
mación del conductor 3 95 junto
con un aviso acústico.
Se puede continuar conduciendo,
siempre que se conduzca el vehículo
con cuidado y anticipación.
Diríjase a un taller para que solucio‐
nen la causa de la avería lo antes
posible.
Cambio manual automatizado
3 128.
Cambio de marchas
[ o Ò se iluminan en verde en el
centro de información del conductor
3 95 cuando se recomienda
cambiar de marcha para ahorrar combustible.
Asistente de arranque enpendientes
Z se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido.

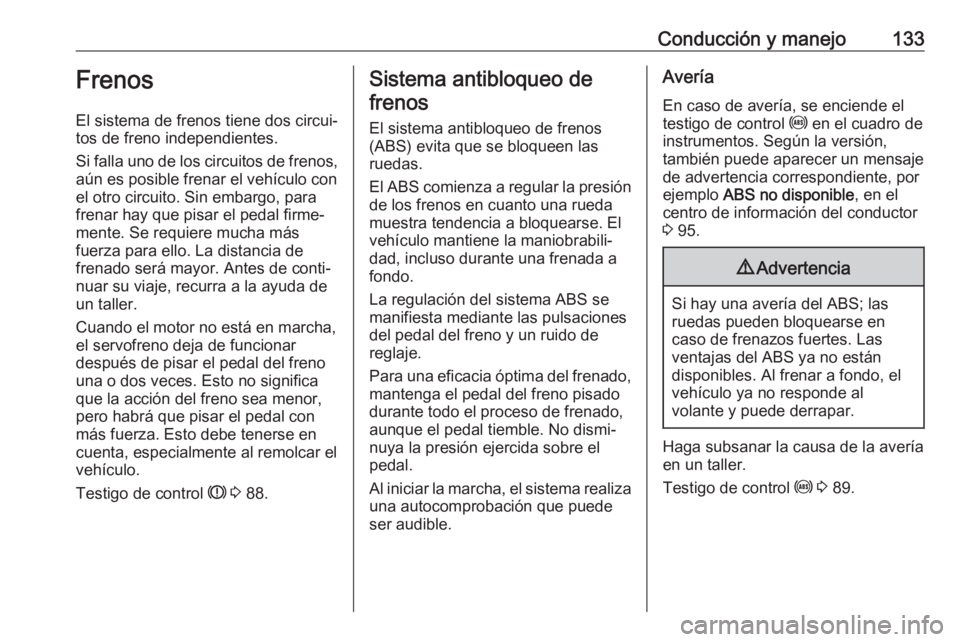

Conducción y manejo133Frenos
El sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos,
aún es posible frenar el vehículo con
el otro circuito. Sin embargo, para
frenar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de
frenado será mayor. Antes de conti‐
nuar su viaje, recurra a la ayuda de
un taller.
Cuando el motor no está en marcha,
el servofreno deja de funcionar
después de pisar el pedal del freno
una o dos veces. Esto no significa
que la acción del freno sea menor,
pero habrá que pisar el pedal con
más fuerza. Esto debe tenerse en
cuenta, especialmente al remolcar el
vehículo.
Testigo de control R 3 88.Sistema antibloqueo de
frenos
El sistema antibloqueo de frenos (ABS) evita que se bloqueen las
ruedas.
El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El
vehículo mantiene la maniobrabili‐
dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se
manifiesta mediante las pulsaciones
del pedal del freno y un ruido de
reglaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado,
aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el
pedal.
Al iniciar la marcha, el sistema realiza una autocomprobación que puede
ser audible.Avería
En caso de avería, se enciende el
testigo de control u en el cuadro de
instrumentos. Según la versión,
también puede aparecer un mensaje
de advertencia correspondiente, por ejemplo ABS no disponible , en el
centro de información del conductor
3 95.9 Advertencia
Si hay una avería del ABS; las
ruedas pueden bloquearse en
caso de frenazos fuertes. Las
ventajas del ABS ya no están
disponibles. Al frenar a fondo, el
vehículo ya no responde al
volante y puede derrapar.
Haga subsanar la causa de la avería en un taller.
Testigo de control u 3 89.

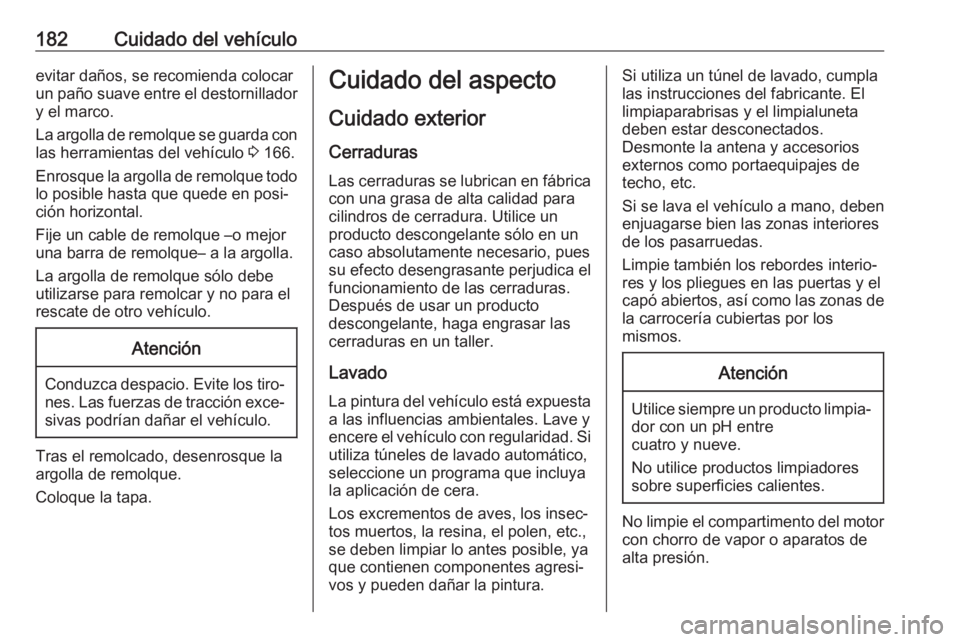

182Cuidado del vehículoevitar daños, se recomienda colocar
un paño suave entre el destornillador y el marco.
La argolla de remolque se guarda con
las herramientas del vehículo 3 166.
Enrosque la argolla de remolque todo lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque –o mejor
una barra de remolque– a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate de otro vehículo.Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Coloque la tapa.
Cuidado del aspecto
Cuidado exteriorCerraduras
Las cerraduras se lubrican en fábrica con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un caso absolutamente necesario, pues
su efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado
La pintura del vehículo está expuesta a las influencias ambientales. Lave y
encere el vehículo con regularidad. Si utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los
mismos.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.

188Servicio y mantenimientoSe prohíbe el uso de aceite de motor
con calidad ACEA A1/B1 o A5/B5 solamente, ya que se pueden ocasio‐
nar daños en el motor a largo plazo en determinadas condiciones de
funcionamiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 191.
Aditivos adicionales para el aceite de motor
El uso de aditivos para el aceite de motor podría causar daños y anular la garantía.
Viscosidad del aceite de motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica
mediante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida
por una W, indica la viscosidad a
bajas temperaturas y la segunda cifra
indica la viscosidad a altas tempera‐
turas.Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 191.
Todos los grados de viscosidad reco‐
mendados son adecuados para
temperaturas ambiente altas.
Refrigerante y anticongelante Utilice sólo anticongelante homolo‐
gado para el vehículo. Recurra a un
taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger contra la corrosión y la congelaciónhasta unos -28 °C. En regiones con
temperaturas muy bajas, el refrige‐
rante de fábrica protege hasta unos
-37 °C. Esta concentración debe
mantenerse durante todo el año.
El uso de aditivos para el refrigerante, destinados a ofrecer protección
adicional contra la corrosión o a sellar
fugas menores, pueden causar
problemas de funcionamiento. El
fabricante no se hace responsable de las consecuencias del uso de aditivos
para el refrigerante.Líquido de lavado
Utilice únicamente líquido de lavado
aprobado para el vehículo para evitar
dañar las escobillas de los limpiapa‐
rabrisas, la pintura, las piezas de
plástico y caucho. Recurra a un taller.
Líquido de frenos y embrague
Con el tiempo, el líquido de frenos
absorbe humedad que reduce la
eficacia del sistema de frenos. Por
eso se debe sustituir el líquido de
frenos en el intervalo especificado.

206RRáfagas ..................................... 105
Realización de trabajos .............149
Recogida de vehículos usados . 149
Recomendaciones para la conducción .............................. 120
Recordatorio del cinturón de seguridad ................................. 86
Refrigerante del motor ...............151
Refrigerante y anticongelante ....187
Registradores de datos ..............200
Registro de datos del vehículo y privacidad ................................ 200
Regulación del alcance de los faros ....................................... 105
Regulador antideslizante (ASR). 135
Regulador de velocidad .......95, 137
Rejilla del compartimento de carga 68
Reloj ....................................... 75, 95
Remolcado ......................... 145, 181
Remolcado del vehículo ............181
Remolcado de otro vehículo ......181
Reparación de daños por colisión 200
Reposabrazos .............................. 41
Reposacabezas ........................... 36
Repostaje .................................. 142
Retrovisores exteriores................. 30
Retrovisores interiores.................. 32
Retrovisores térmicos ..................31Rodaje de un vehículo nuevo ....120
Rueda de repuesto ....................176
S Salidas de aire ............................ 116
Salidas de aire fijas ...................117
Salidas de aire regulables .........116
Seguridad del vehículo .................29
Seguro para niños en las ventanillas traseras ...................32
Seguros para niños .....................26
Selector de combustible ..............81
Señalización de giros y cambios de carril .................................. 106
Servicio .............................. 117, 186
Símbolos ........................................ 4
Sistema antibloqueo de frenos ..133
Sistema antibloqueo de frenos (ABS) ........................................ 89
Sistema antirrobo ........................29
Sistema de airbags ......................50
Sistema de airbags frontales .......54
Sistema de airbags laterales .......54
Sistema de calefacción y ventilación .............................. 112
Sistema de carga ......................... 88
Sistema de control de presión de los neumáticos ..................91, 169
Sistema de control de tracción ..135Sistema de corte del
combustible ...............86, 101, 122
Sistema de escape del motor ....126
Sistema de frenos ........................ 88
Sistema eléctrico ........................162
Sistemas de ayuda a la conducción .............................. 137
Sistemas de climatización ..........112
Sistemas de control de la conducción ...................... 135, 136
Sistemas de detección de objetos..................................... 138
Sistemas de retención infantil ......56
Sistemas de retención infantil ISOFIX ..................................... 61
Sistemas limpia y lavaparabrisas 14
Sistema stop-start................. 94, 122
Sustitución de bombillas ............156
Sustitución de las escobillas .....155
T
Tapacubos ................................. 171
Tapicería..................................... 184
Temperatura ................................. 95
Temperatura del refrigerante del motor ........................................ 91
Temperatura exterior ...................75
Tercera luz de freno ..................159
Testigo de averías .......................88
Testigos de control .......................83
