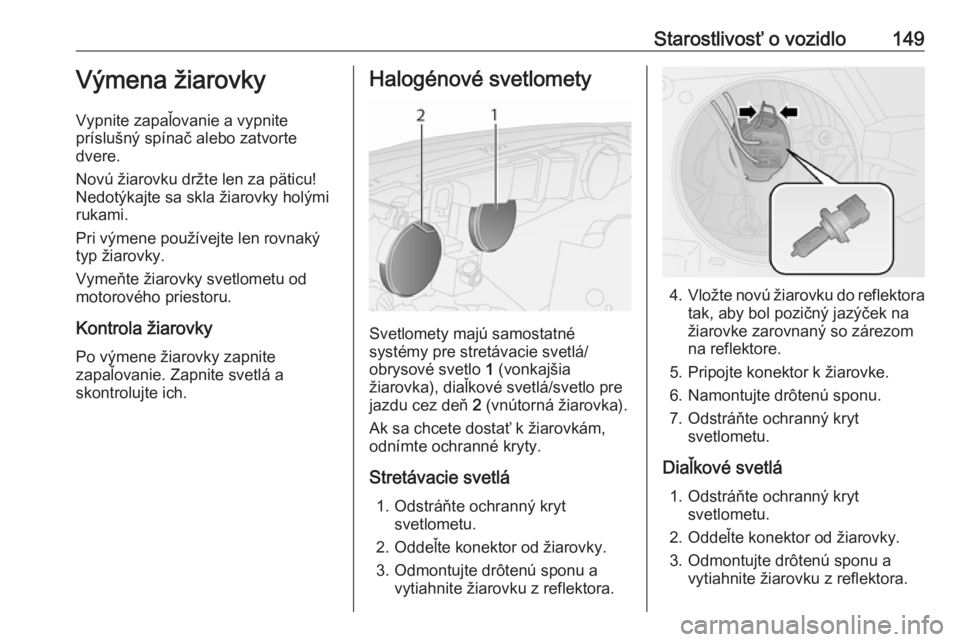

Page 151 of 203
Starostlivosť o vozidlo149Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu!
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Halogénové svetlomety
Svetlomety majú samostatné
systémy pre stretávacie svetlá/
obrysové svetlo 1 (vonkajšia
žiarovka), diaľkové svetlá/svetlo pre
jazdu cez deň 2 (vnútorná žiarovka).
Ak sa chcete dostať k žiarovkám,
odnímte ochranné kryty.
Stretávacie svetlá 1. Odstráňte ochranný kryt svetlometu.
2. Oddeľte konektor od žiarovky.
3. Odmontujte drôtenú sponu a vytiahnite žiarovku z reflektora.
4.Vložte novú žiarovku do reflektora
tak, aby bol pozičný jazýček na
žiarovke zarovnaný so zárezom
na reflektore.
5. Pripojte konektor k žiarovke.
6. Namontujte drôtenú sponu.
7. Odstráňte ochranný kryt svetlometu.
Diaľkové svetlá 1. Odstráňte ochranný kryt svetlometu.
2. Oddeľte konektor od žiarovky.
3. Odmontujte drôtenú sponu a vytiahnite žiarovku z reflektora.

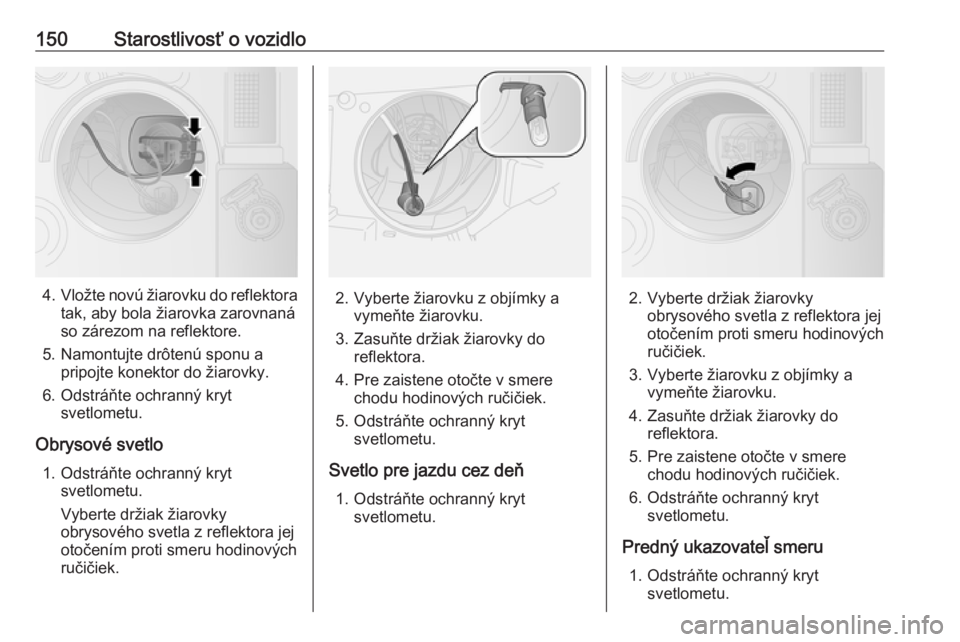

Page 152 of 203
150Starostlivosť o vozidlo
4.Vložte novú žiarovku do reflektora
tak, aby bola žiarovka zarovnaná
so zárezom na reflektore.
5. Namontujte drôtenú sponu a pripojte konektor do žiarovky.
6. Odstráňte ochranný kryt svetlometu.
Obrysové svetlo 1. Odstráňte ochranný kryt svetlometu.
Vyberte držiak žiarovky
obrysového svetla z reflektora jej
otočením proti smeru hodinových
ručičiek.2. Vyberte žiarovku z objímky a vymeňte žiarovku.
3. Zasuňte držiak žiarovky do reflektora.
4. Pre zaistene otočte v smere chodu hodinových ručičiek.
5. Odstráňte ochranný kryt svetlometu.
Svetlo pre jazdu cez deň 1. Odstráňte ochranný kryt svetlometu.2. Vyberte držiak žiarovky obrysového svetla z reflektora jej
otočením proti smeru hodinových
ručičiek.
3. Vyberte žiarovku z objímky a vymeňte žiarovku.
4. Zasuňte držiak žiarovky do reflektora.
5. Pre zaistene otočte v smere chodu hodinových ručičiek.
6. Odstráňte ochranný kryt svetlometu.
Predný ukazovateľ smeru 1. Odstráňte ochranný kryt svetlometu.

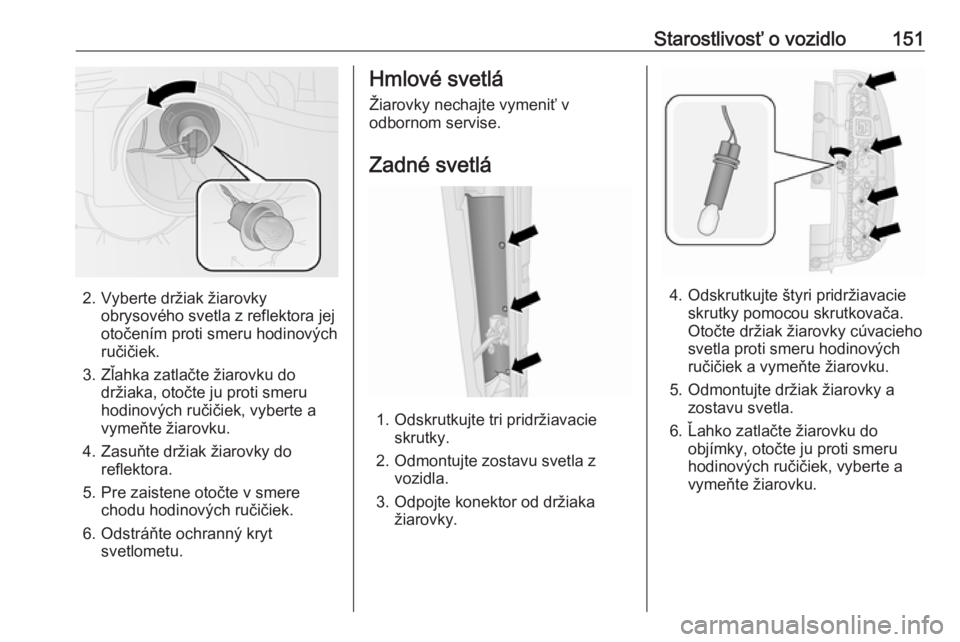

Page 153 of 203
Starostlivosť o vozidlo151
2. Vyberte držiak žiarovkyobrysového svetla z reflektora jej
otočením proti smeru hodinových
ručičiek.
3. Zľahka zatlačte žiarovku do držiaka, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
4. Zasuňte držiak žiarovky do reflektora.
5. Pre zaistene otočte v smere chodu hodinových ručičiek.
6. Odstráňte ochranný kryt svetlometu.
Hmlové svetlá
Žiarovky nechajte vymeniť v
odbornom servise.
Zadné svetlá
1. Odskrutkujte tri pridržiavacie skrutky.
2. Odmontujte zostavu svetla z vozidla.
3. Odpojte konektor od držiaka žiarovky.
4. Odskrutkujte štyri pridržiavacieskrutky pomocou skrutkovača.
Otočte držiak žiarovky cúvacieho
svetla proti smeru hodinových
ručičiek a vymeňte žiarovku.
5. Odmontujte držiak žiarovky a zostavu svetla.
6. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Page 154 of 203

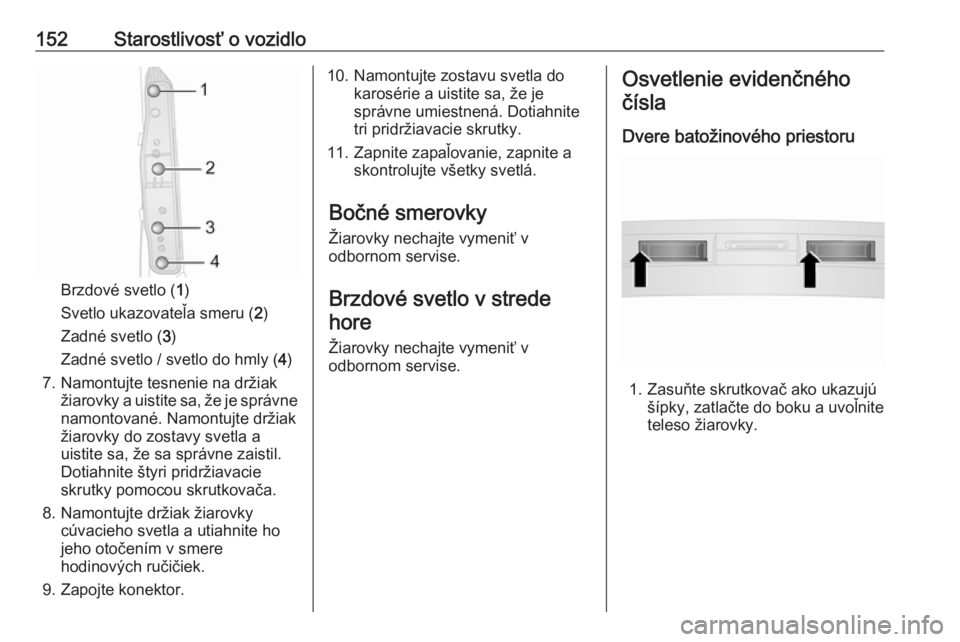

152Starostlivosť o vozidlo
Brzdové svetlo (1)
Svetlo ukazovateľa smeru ( 2)
Zadné svetlo ( 3)
Zadné svetlo / svetlo do hmly ( 4)
7. Namontujte tesnenie na držiak žiarovky a uistite sa, že je správnenamontované. Namontujte držiak
žiarovky do zostavy svetla a
uistite sa, že sa správne zaistil.
Dotiahnite štyri pridržiavacie
skrutky pomocou skrutkovača.
8. Namontujte držiak žiarovky cúvacieho svetla a utiahnite ho
jeho otočením v smere
hodinových ručičiek.
9. Zapojte konektor.
10. Namontujte zostavu svetla do karosérie a uistite sa, že je
správne umiestnená. Dotiahnite
tri pridržiavacie skrutky.
11. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Bočné smerovky
Žiarovky nechajte vymeniť v
odbornom servise.
Brzdové svetlo v strede hore
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie evidenčného
čísla
Dvere batožinového priestoru
1. Zasuňte skrutkovač ako ukazujú šípky, zatlačte do boku a uvoľnite
teleso žiarovky.

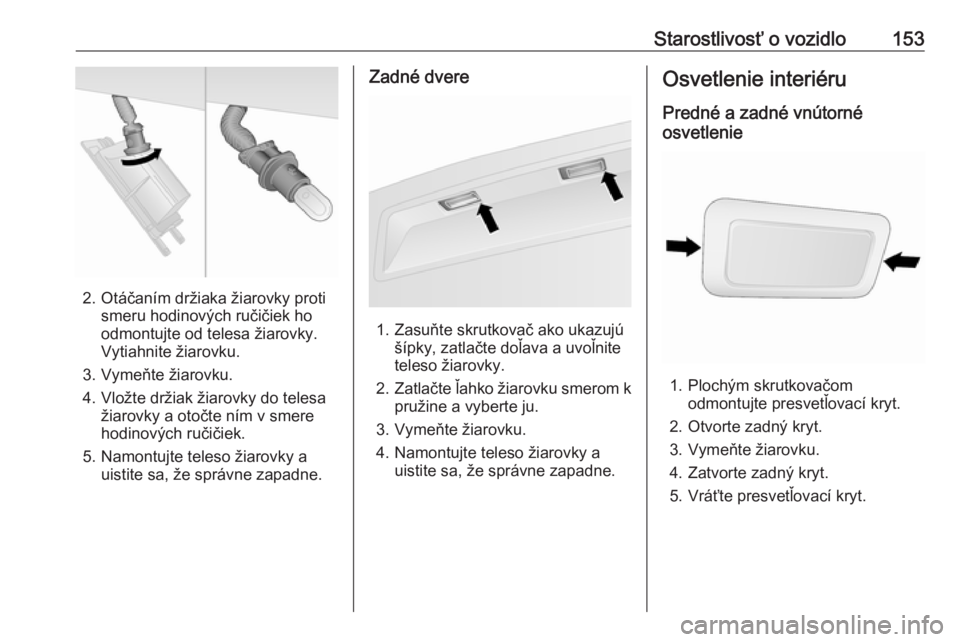

Page 155 of 203
Starostlivosť o vozidlo153
2. Otáčaním držiaka žiarovky protismeru hodinových ručičiek ho
odmontujte od telesa žiarovky.
Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Vložte držiak žiarovky do telesa žiarovky a otočte ním v smere
hodinových ručičiek.
5. Namontujte teleso žiarovky a uistite sa, že správne zapadne.
Zadné dvere
1. Zasuňte skrutkovač ako ukazujú šípky, zatlačte doľava a uvoľnite
teleso žiarovky.
2. Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Vymeňte žiarovku.
4. Namontujte teleso žiarovky a uistite sa, že správne zapadne.
Osvetlenie interiéru
Predné a zadné vnútorné
osvetlenie
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Otvorte zadný kryt.
3. Vymeňte žiarovku.
4. Zatvorte zadný kryt.
5. Vráťte presvetľovací kryt.

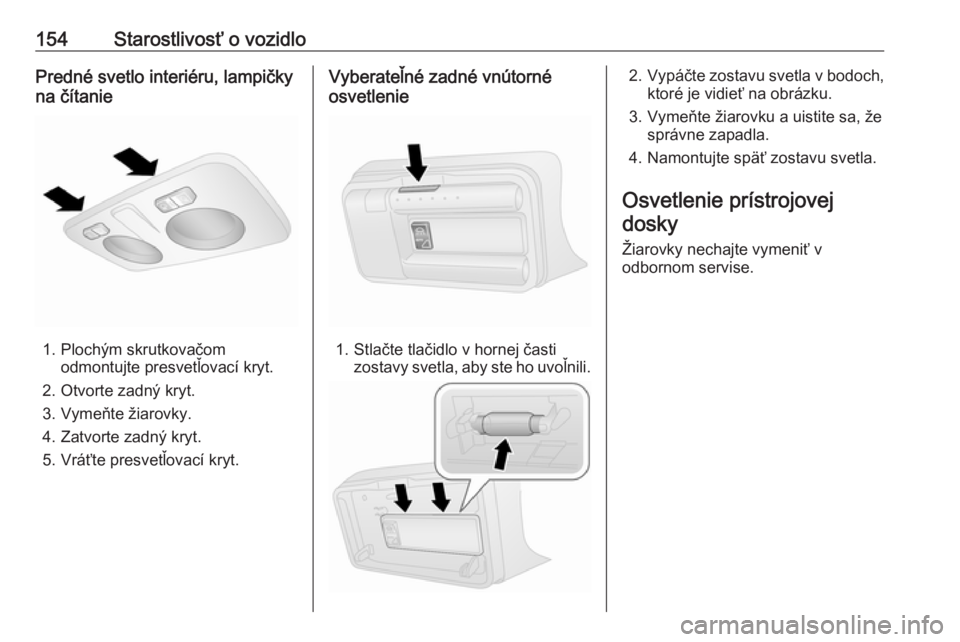

Page 156 of 203
154Starostlivosť o vozidloPredné svetlo interiéru, lampičky
na čítanie
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Otvorte zadný kryt.
3. Vymeňte žiarovky.
4. Zatvorte zadný kryt.
5. Vráťte presvetľovací kryt.
Vyberateľné zadné vnútorné
osvetlenie
1. Stlačte tlačidlo v hornej časti zostavy svetla, aby ste ho uvoľnili.
2.Vypáčte zostavu svetla v bodoch,
ktoré je vidieť na obrázku.
3. Vymeňte žiarovku a uistite sa, že správne zapadla.
4. Namontujte späť zostavu svetla.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.
Page 157 of 203

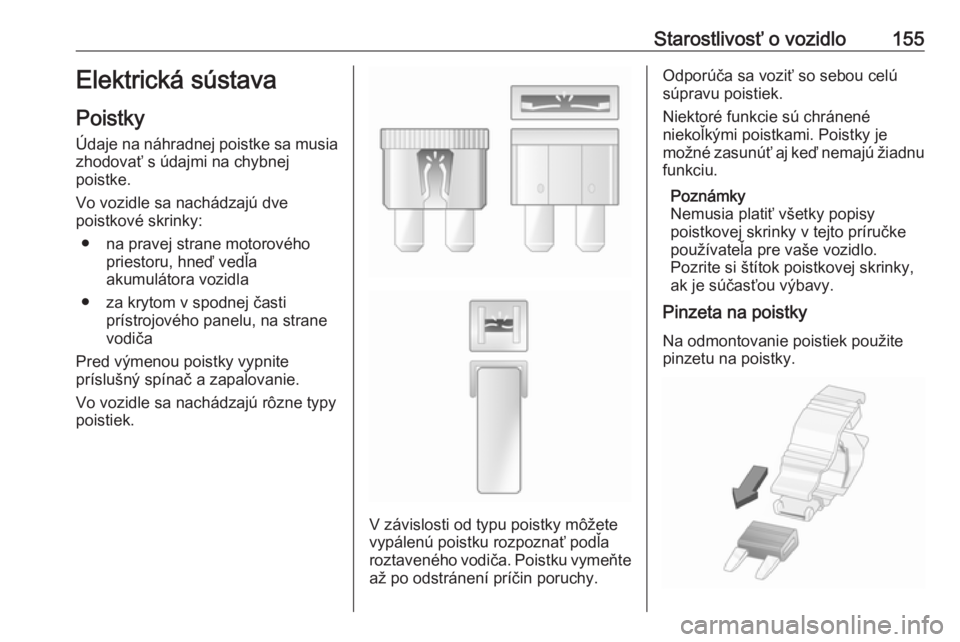

Starostlivosť o vozidlo155Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na pravej strane motorového priestoru, hneď vedľa
akumulátora vozidla
● za krytom v spodnej časti prístrojového panelu, na strane
vodiča
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne typy poistiek.
V závislosti od typu poistky môžete
vypálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte
až po odstránení príčin poruchy.
Odporúča sa voziť so sebou celú
súpravu poistiek.
Niektoré funkcie sú chránené
niekoľkými poistkami. Poistky je
možné zasunúť aj keď nemajú žiadnu
funkciu.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
používateľa pre vaše vozidlo.
Pozrite si štítok poistkovej skrinky,
ak je súčasťou výbavy.
Pinzeta na poistky
Na odmontovanie poistiek použite pinzetu na poistky.

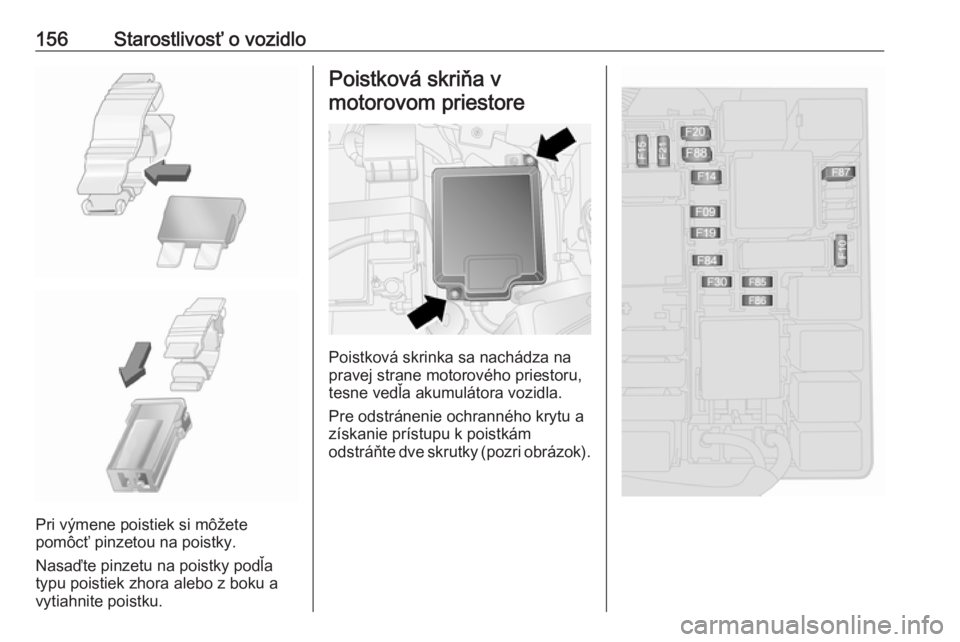

Page 158 of 203
156Starostlivosť o vozidlo
Pri výmene poistiek si môžete
pomôcť pinzetou na poistky.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka sa nachádza na
pravej strane motorového priestoru,
tesne vedľa akumulátora vozidla.
Pre odstránenie ochranného krytu a
získanie prístupu k poistkám
odstráňte dve skrutky (pozri obrázok).
Page 159 of 203

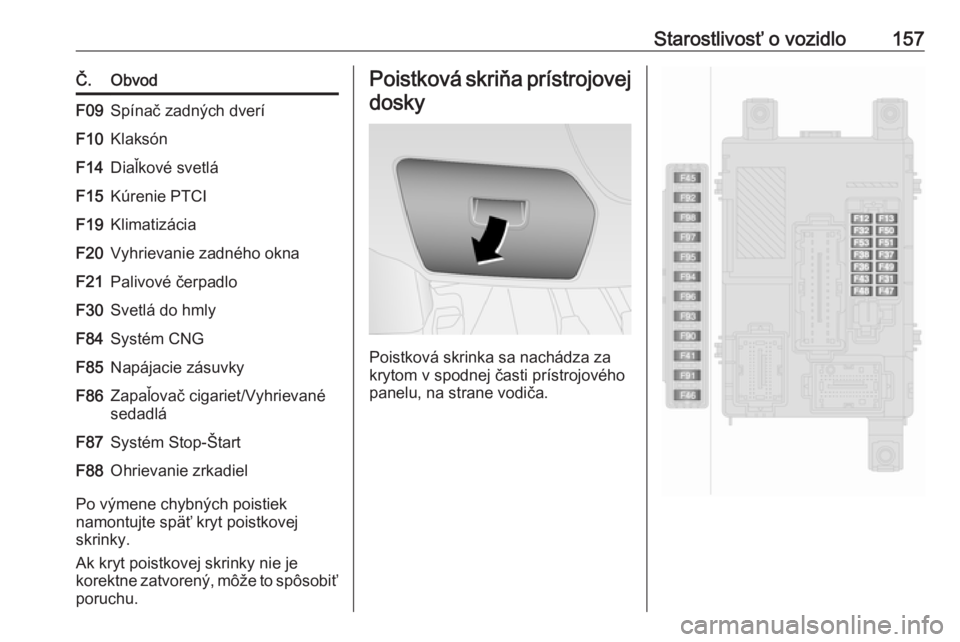

Starostlivosť o vozidlo157Č.ObvodF09Spínač zadných dveríF10KlaksónF14Diaľkové svetláF15Kúrenie PTCIF19KlimatizáciaF20Vyhrievanie zadného oknaF21Palivové čerpadloF30Svetlá do hmlyF84Systém CNGF85Napájacie zásuvkyF86Zapaľovač cigariet/Vyhrievané
sedadláF87Systém Stop-ŠtartF88Ohrievanie zrkadiel
Po výmene chybných poistiek
namontujte späť kryt poistkovej
skrinky.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom v spodnej časti prístrojového
panelu, na strane vodiča.

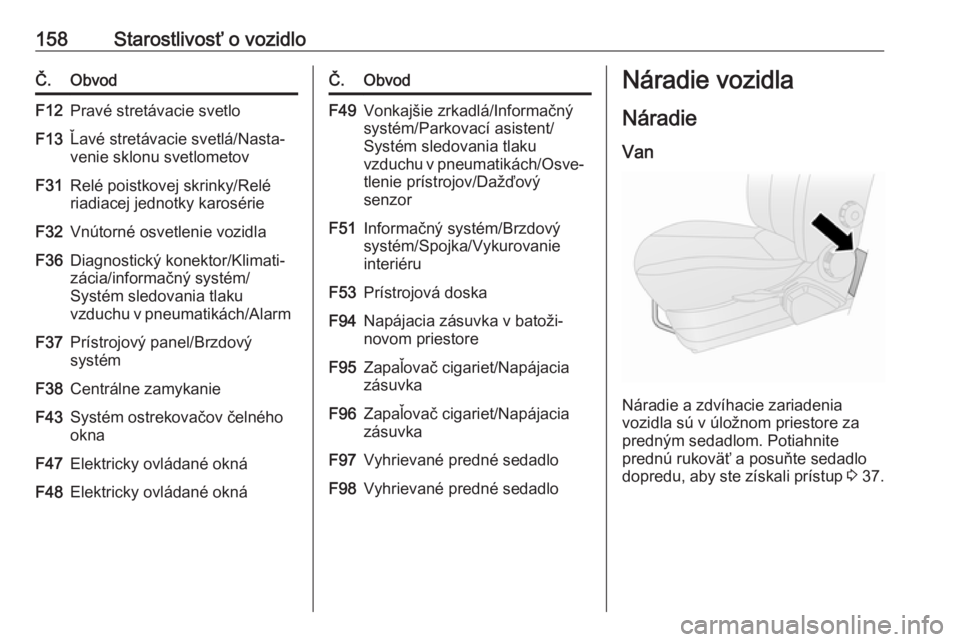

Page 160 of 203
158Starostlivosť o vozidloČ.ObvodF12Pravé stretávacie svetloF13Ľavé stretávacie svetlá/Nasta‐
venie sklonu svetlometovF31Relé poistkovej skrinky/Relé
riadiacej jednotky karosérieF32Vnútorné osvetlenie vozidlaF36Diagnostický konektor/Klimati‐
zácia/informačný systém/
Systém sledovania tlaku
vzduchu v pneumatikách/AlarmF37Prístrojový panel/Brzdový
systémF38Centrálne zamykanieF43Systém ostrekovačov čelného
oknaF47Elektricky ovládané oknáF48Elektricky ovládané oknáČ.ObvodF49Vonkajšie zrkadlá/Informačný
systém/Parkovací asistent/
Systém sledovania tlaku
vzduchu v pneumatikách/Osve‐
tlenie prístrojov/Dažďový
senzorF51Informačný systém/Brzdový
systém/Spojka/Vykurovanie
interiéruF53Prístrojová doskaF94Napájacia zásuvka v batoži‐
novom priestoreF95Zapaľovač cigariet/Napájacia
zásuvkaF96Zapaľovač cigariet/Napájacia
zásuvkaF97Vyhrievané predné sedadloF98Vyhrievané predné sedadloNáradie vozidla
Náradie Van
Náradie a zdvíhacie zariadenia
vozidla sú v úložnom priestore za
predným sedadlom. Potiahnite
prednú rukoväť a posuňte sedadlo
dopredu, aby ste získali prístup 3 37.
