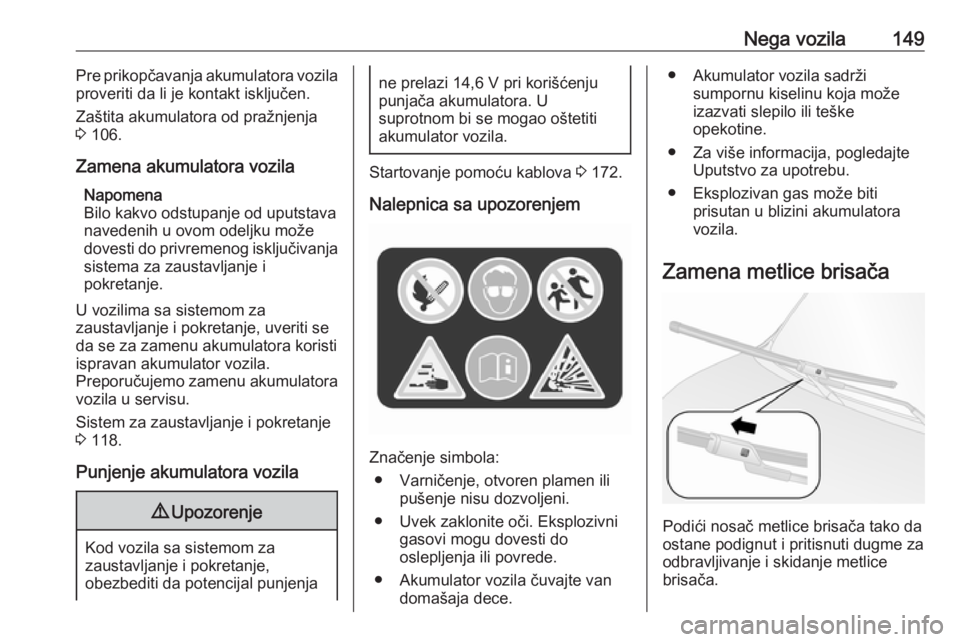

Nega vozila149Pre prikopčavanja akumulatora vozila
proveriti da li je kontakt isključen.
Zaštita akumulatora od pražnjenja
3 106.
Zamena akumulatora vozila Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
U vozilima sa sistemom za
zaustavljanje i pokretanje, uveriti se
da se za zamenu akumulatora koristi
ispravan akumulator vozila.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 118.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja
ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 172.
Nalepnica sa upozorenjem
Značenje simbola: ● Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
● Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do
oslepljenja ili povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija, pogledajte Uputstvo za upotrebu.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.
Zamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.

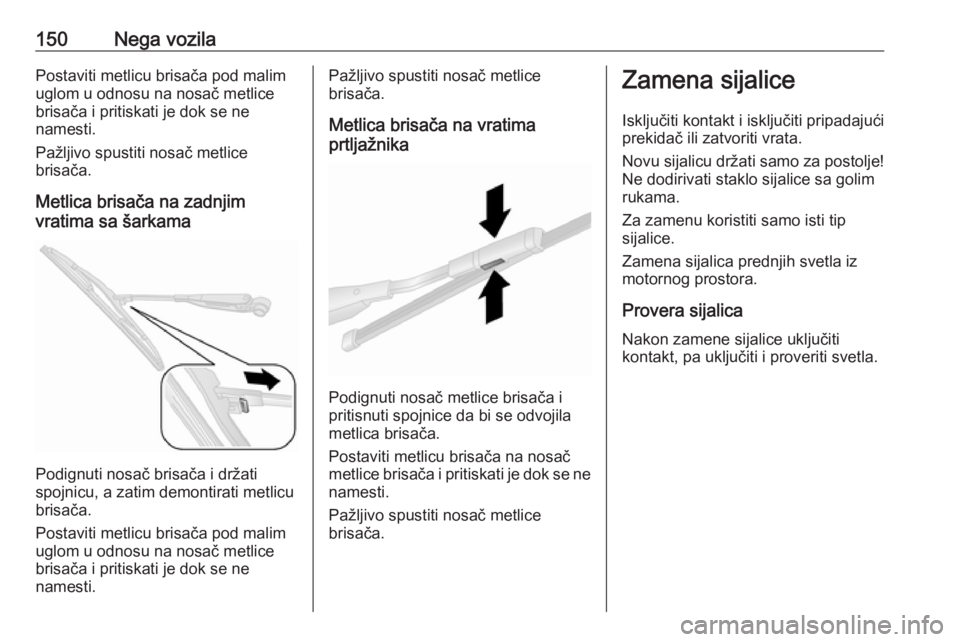

150Nega vozilaPostaviti metlicu brisača pod malimuglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na zadnjim
vratima sa šarkama
Podignuti nosač brisača i držati
spojnicu, a zatim demontirati metlicu brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na vratima
prtljažnika
Podignuti nosač metlice brisača i
pritisnuti spojnice da bi se odvojila
metlica brisača.
Postaviti metlicu brisača na nosač
metlice brisača i pritiskati je dok se ne namesti.
Pažljivo spustiti nosač metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje!
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalicaNakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.

Nega vozila151Halogena prednja svetla
Prednja svetla imaju zasebne
sisteme za oboreno svetlo/bočno
svetlo 1 (spoljašnja sijalica), dugo
svetlo/dnevno svetlo 2 (unutrašnja
sijalica).
Da bi se pristupilo sijalicama treba
skinuti zaštitne poklopce.
Oborena svetla 1. Skinuti zaštitni poklopac.
2. Odvojiti konektor sa sijalice.
3. Odvojiti žičanu stezaljku i izvaditi sijalicu iz fara.
4. Postaviti novu sijalicu u telo svetla
tako da se jezičak za fiksiranje na sijalici poklapa sa žljebom svetla.
5. Priključiti konektor na sijalicu.
6. Zakačiti žičanu stezaljku.
7. Postaviti zaštitni poklopac.
Duga svetla 1. Skinuti zaštitni poklopac.
2. Odvojiti konektor sa sijalice.
3. Odvojiti žičanu stezaljku i izvaditi sijalicu iz fara.4. Postaviti novu sijalicu u far tako da
se sijalica poravna sa žljebom
fara.
5. Zakačiti žičanu stezaljku i pričvrstiti konektor na sijalicu.
6. Postaviti zaštitni poklopac.
Bočno svetlo 1. Skinuti zaštitni poklopac. Držač sijalice bočnog svetla
izvaditi iz fara okrećući ga
suprotno smeru kazaljke na satu.

152Nega vozila

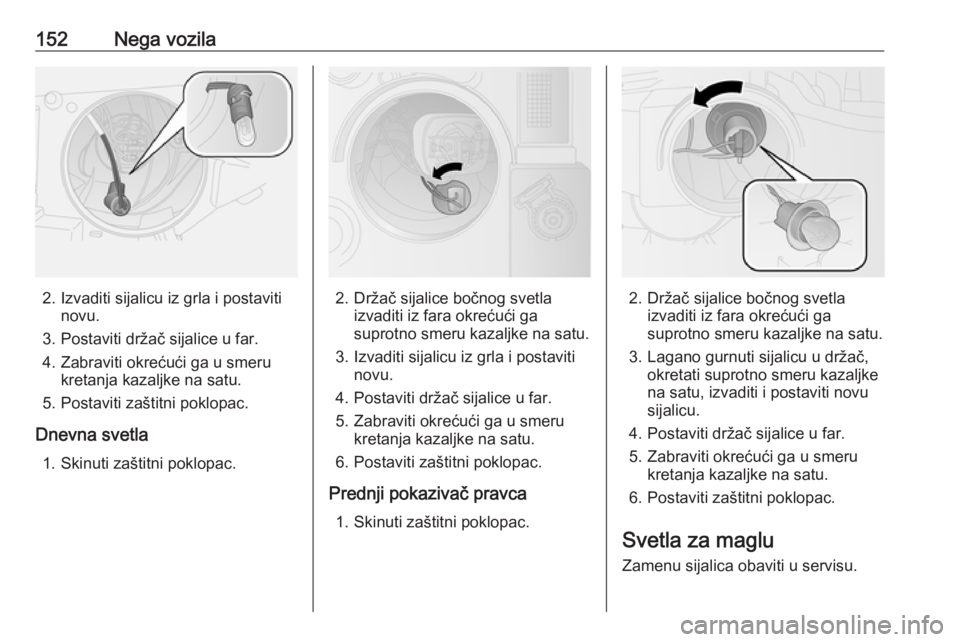

2. Izvaditi sijalicu iz grla i postavitinovu.
3. Postaviti držač sijalice u far.
4. Zabraviti okrećući ga u smeru kretanja kazaljke na satu.
5. Postaviti zaštitni poklopac.
Dnevna svetla 1. Skinuti zaštitni poklopac.2. Držač sijalice bočnog svetla izvaditi iz fara okrećući ga
suprotno smeru kazaljke na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti držač sijalice u far.
5. Zabraviti okrećući ga u smeru kretanja kazaljke na satu.
6. Postaviti zaštitni poklopac.
Prednji pokazivač pravca 1. Skinuti zaštitni poklopac.2. Držač sijalice bočnog svetla izvaditi iz fara okrećući ga
suprotno smeru kazaljke na satu.
3. Lagano gurnuti sijalicu u držač, okretati suprotno smeru kazaljke
na satu, izvaditi i postaviti novu
sijalicu.
4. Postaviti držač sijalice u far.
5. Zabraviti okrećući ga u smeru kretanja kazaljke na satu.
6. Postaviti zaštitni poklopac.
Svetla za maglu
Zamenu sijalica obaviti u servisu.

Nega vozila153Zadnja svetla
1. Ukloniti tri zadržna zavrtnja.
2. Izvadite sklop svetla iz vozila.
3. Odvojiti konektor iz držača sijalice.
4. Odvrnuti četiri zadržna zavrtnjapomoću odvijača. Držač sijalice
za rikverc svetlo okretati suprotno smeru kazaljke na satu i zameniti
sijalicu.
5. Izvaditi držač sijalice i zaptivač iz sklopa svetla.
6. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
Zadnje svetlo ( 3)
Zadnje svetlo/svetlo za maglu ( 4)
7. Zaptivač postaviti na držač sijalice
vodeći računa da je pravilno
postavljen. Držač sijalice
namestiti u sklop svetla vodeći
računa da je pravilno uglavljen.
Pritegnuti četiri zadržna zavrtnja
pomoću odvijača.
8. Postaviti držač sijalice za rikverc svetlo i okretati suprotno smeru
kazaljke na satu da bi se
pričvrstio.
9. Umetnuti konektor.

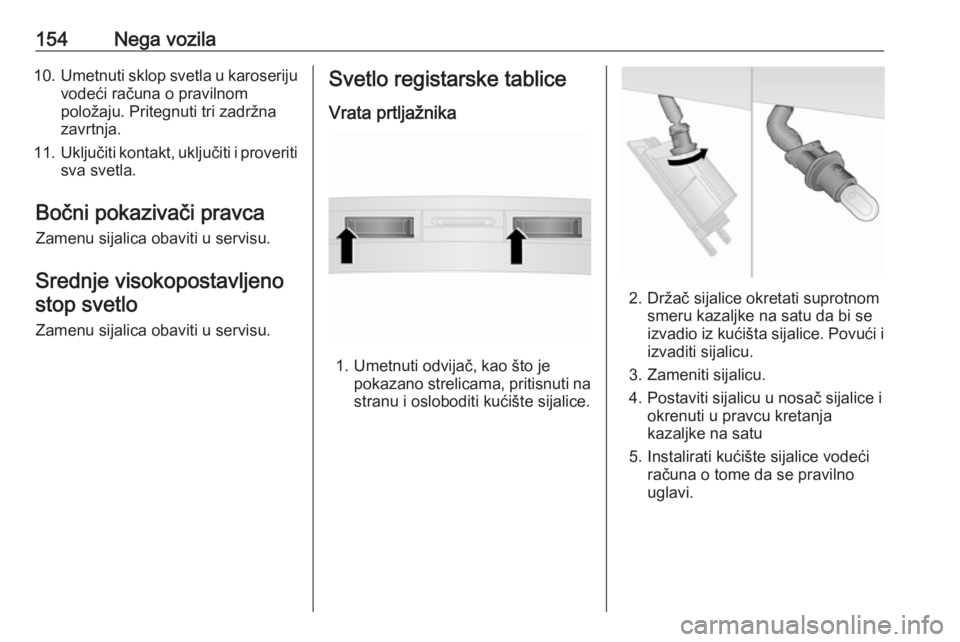

154Nega vozila10.Umetnuti sklop svetla u karoseriju
vodeći računa o pravilnom
položaju. Pritegnuti tri zadržna
zavrtnja.
11. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca Zamenu sijalica obaviti u servisu.
Srednje visokopostavljeno stop svetlo
Zamenu sijalica obaviti u servisu.Svetlo registarske tablice
Vrata prtljažnika
1. Umetnuti odvijač, kao što je pokazano strelicama, pritisnuti nastranu i osloboditi kućište sijalice.
2. Držač sijalice okretati suprotnom smeru kazaljke na satu da bi se
izvadio iz kućišta sijalice. Povući i
izvaditi sijalicu.
3. Zameniti sijalicu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu
5. Instalirati kućište sijalice vodeći računa o tome da se pravilno
uglavi.

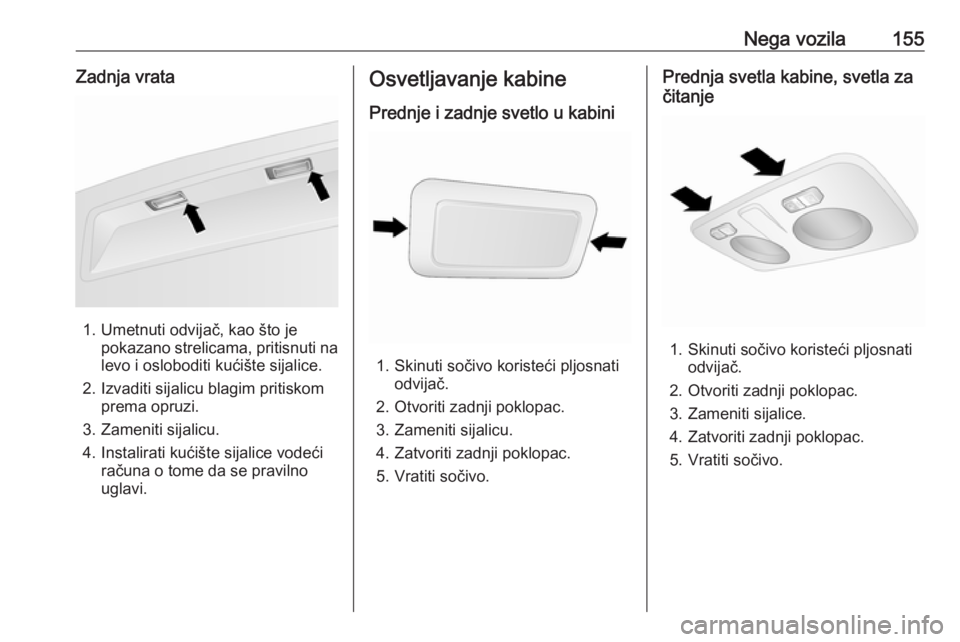

Nega vozila155Zadnja vrata
1. Umetnuti odvijač, kao što jepokazano strelicama, pritisnuti nalevo i osloboditi kućište sijalice.
2. Izvaditi sijalicu blagim pritiskom prema opruzi.
3. Zameniti sijalicu.
4. Instalirati kućište sijalice vodeći računa o tome da se pravilno
uglavi.
Osvetljavanje kabine
Prednje i zadnje svetlo u kabini
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Otvoriti zadnji poklopac. 3. Zameniti sijalicu.
4. Zatvoriti zadnji poklopac.
5. Vratiti sočivo.
Prednja svetla kabine, svetla za
čitanje
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Otvoriti zadnji poklopac. 3. Zameniti sijalice.
4. Zatvoriti zadnji poklopac.
5. Vratiti sočivo.

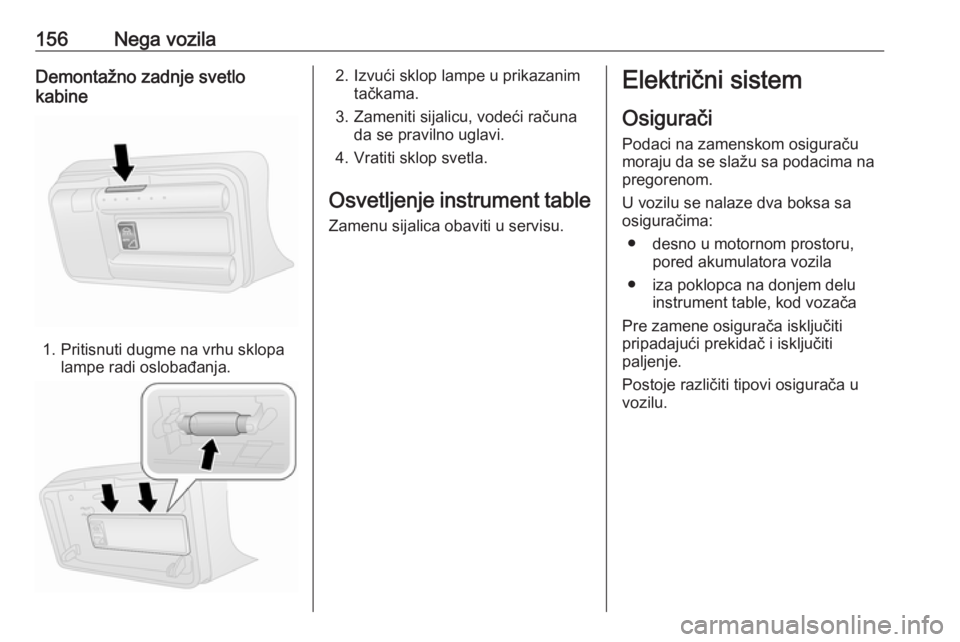

156Nega vozilaDemontažno zadnje svetlo
kabine
1. Pritisnuti dugme na vrhu sklopa lampe radi oslobađanja.
2. Izvući sklop lampe u prikazanimtačkama.
3. Zameniti sijalicu, vodeći računa da se pravilno uglavi.
4. Vratiti sklop svetla.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● desno u motornom prostoru, pored akumulatora vozila
● iza poklopca na donjem delu instrument table, kod vozača
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različiti tipovi osigurača u
vozilu.

Nega vozila157

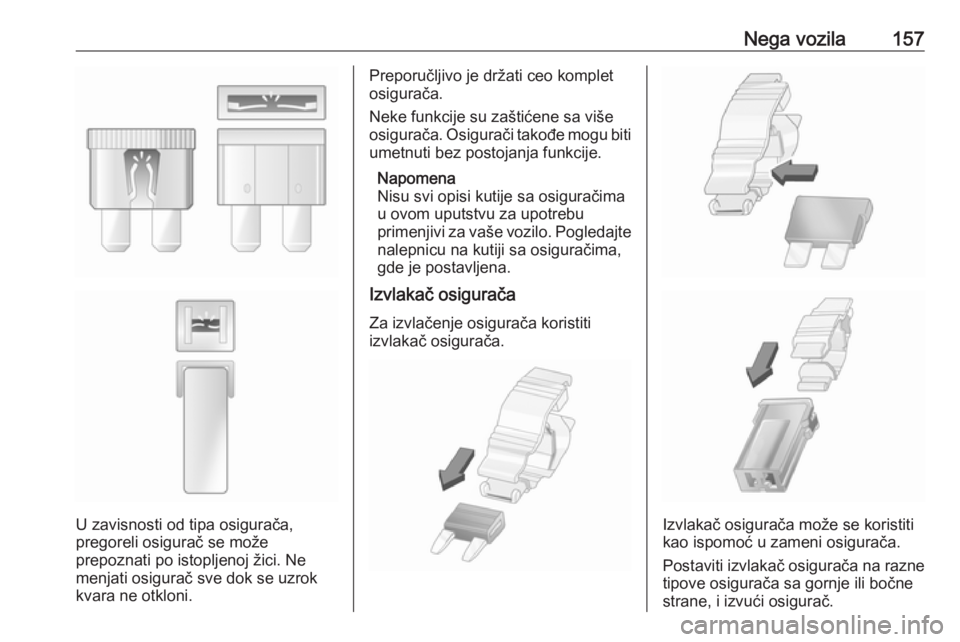

U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača.
Neke funkcije su zaštićene sa više
osigurača. Osigurači takođe mogu biti
umetnuti bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
Za izvlačenje osigurača koristiti
izvlakač osigurača.
Izvlakač osigurača može se koristiti
kao ispomoć u zameni osigurača.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

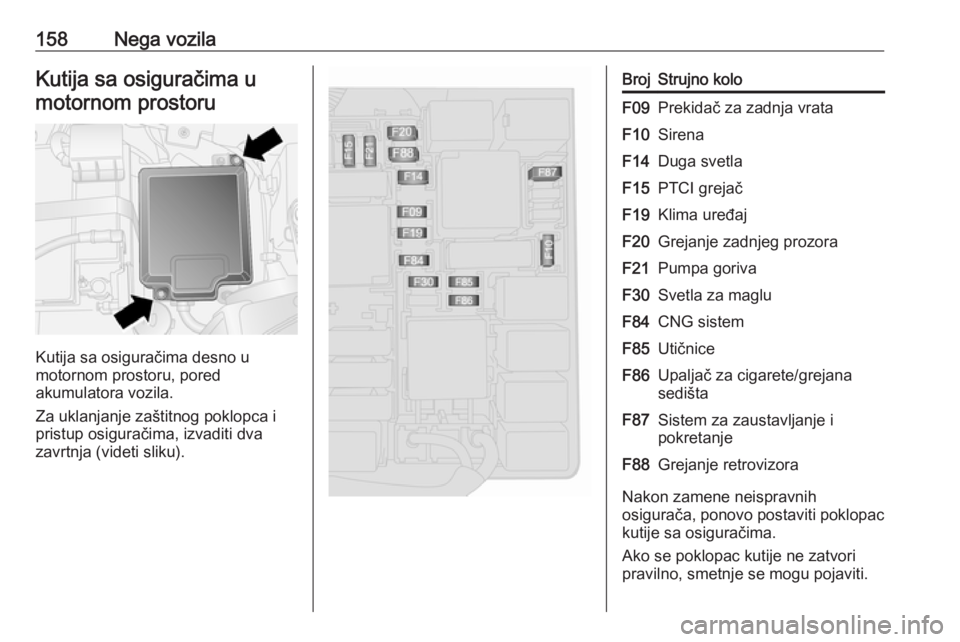

158Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija sa osiguračima desno u
motornom prostoru, pored
akumulatora vozila.
Za uklanjanje zaštitnog poklopca i pristup osiguračima, izvaditi dva
zavrtnja (videti sliku).
BrojStrujno koloF09Prekidač za zadnja vrataF10SirenaF14Duga svetlaF15PTCI grejačF19Klima uređajF20Grejanje zadnjeg prozoraF21Pumpa gorivaF30Svetla za magluF84CNG sistemF85UtičniceF86Upaljač za cigarete/grejana
sedištaF87Sistem za zaustavljanje i
pokretanjeF88Grejanje retrovizora
Nakon zamene neispravnih
osigurača, ponovo postaviti poklopac
kutije sa osiguračima.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
