OPEL COMBO 2017 Инструкция по эксплуатации (in Russian)

Места для хранения69Конструкция рейлингов рассчитана
на установку в определенном поло‐
жении. При установке в другом
положении гарантировать надеж‐
ное крепление рейлингов невоз‐
можно.
Во избежание ослабления крепле‐
ния запрещается прокладывать
какие-либо материалы (например,
резину, пластик) между опорами
рейлингов и кузовом.9 Предупреждение
Использование рейлингов на
крыше может отрицательно
сказаться на управляемости и
ходовых качествах автомобиля.
Снятие
Если рейлинги на крыше не
используются, снимите их.
1. С одной стороны автомобиля поверните рукоятку под первым
рейлингом (расположена под
кронштейном) до ослабления
крепления, и затем сдвиньте
рукоятку внутрь к середине
автомобиля.
2. Повторите операцию с другой стороны автомобиля.3. Поднимите рейлинг, чтобы освободить его с обеих сторон
из кронштейнов, и полностью
снимите его.
4. Повторите вышеприведенные шаги для второго рейлинга.
5. Ослабьте винты на четырех кронштейнах и снимите крон‐
штейны с кузова автомобиля.

70Места для храненияКрышка багажногоотделения
Раздвижная крышка багажного
отделения
Не кладите на раздвижную крышку багажного отделения тяжелые
предметы и предметы с острыми
кромками.
Закрывание
За ручку вытяните крышку багаж‐
ника назад и вставьте ее в боковые
кронштейны.
Открывание
Снимите крышку багажного отде‐
ления с боковых фиксаторов.
Придерживайте ее, пока она
полностью не скрутится.
Демонтаж
Откройте крышку багажного отде‐
ления.
Потяните за рычаг освобождения, поднимите крышку и снимите ее с
фиксаторов.
Установка
Вставьте каждую сторону крышки
багажного отделения в соответ‐
ствующий паз и потяните за рычаг
освобождения. Вставьте крышку
багажного отделения и зафикси‐
руйте ее.

Места для хранения71Задняя полка для свертковЗадняя полка для свертков состоит
из двух частей - передней и задней.
Переднюю часть можно откиды‐
вать и складывать, что позволяет
более гибко менять конфигурацию
багажного отсека.
Не кладите на заднюю полку для
свертков очень тяжелые предметы
и предметы с острыми кромками.9 Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае
объекты могут быть выброшены внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
Заднюю полку багажника можно
установить в одно из
двух положений: верхнее
или нижнем. В нижнем положении
максимальная допустимая
нагрузка составляет 70 кг.
Демонтаж
Если задние сиденья сложены, снимите полку для свертков и поло‐
жите ее горизонтально между
спинками передних сидений и
сложенными задними сиденьями.Внимание
По соображениям безопасности не подкладывайте груз под
сложенные задние сиденья.

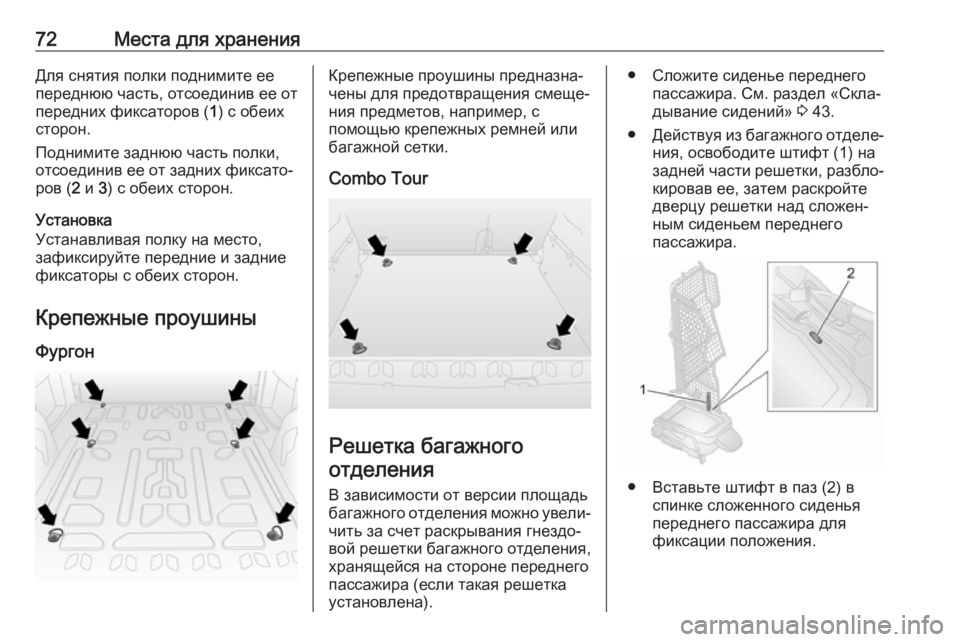

72Места для храненияДля снятия полки поднимите ее
переднюю часть, отсоединив ее от
передних фиксаторов ( 1) с обеих
сторон.
Поднимите заднюю часть полки,
отсоединив ее от задних фиксато‐
ров ( 2 и 3) с обеих сторон.
Установка
Устанавливая полку на место,
зафиксируйте передние и задние
фиксаторы с обеих сторон.
Крепежные проушины
ФургонКрепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или
багажной сетки.
Combo Tour
Решетка багажного отделения
В зависимости от версии площадь
багажного отделения можно увели‐
чить за счет раскрывания гнездо‐
вой решетки багажного отделения,
хранящейся на стороне переднего
пассажира (если такая решетка
установлена).
● Сложите сиденье переднего пассажира. См. раздел «Скла‐
дывание сидений» 3 43.
● Действуя из багажного отделе‐
ния, освободите штифт (1) назадней части решетки, разбло‐
кировав ее, затем раскройте
дверцу решетки над сложен‐
ным сиденьем переднего
пассажира.
● Вставьте штифт в паз (2) в спинке сложенного сиденья
переднего пассажира для
фиксации положения.

Места для хранения739Предупреждение
Во время движения гнездовая
решетка багажного отделения
всегда должна быть зафиксиро‐
вана в одном из двух положе‐
ний. Иначе при сильном тормо‐
жении, резком повороте или
аварии гнездовая решетка
может травмировать находя‐
щихся в автомобиле людей.
Перегородка
В зависимости от версии за
сиденьем водителя или за задними сиденьями крепится перегородка,
служащая для защиты сидящих на
сиденьях людей от незакреплен‐
ных предметов в багажном отделе‐
нии.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во избежание повреждения крыши
рекомендуется использовать
только разрешенные для автомо‐
биля конструкции багажников. За
более подробной информацией
обратитесь на станцию техниче‐
ского обслуживания.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Установка багажника на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Примечание
Возможность установки багаж‐
ника на крыше автомобилей с
высокой крышей (H2) не преду‐
смотрена.
Габаритные размеры автомобиля
3 213.

74Места для храненияСведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ нике необходимо распреде‐лить равномерно и по возмож‐ности сместить до упора
вперед. Если предметы можно
укладывать один на другой,
снизу нужно размещать более
тяжелые вещи.
● Закрепите вещи в крепежных проушинах 3 72 с помощью
ремней.
● Незакрепленные предметы в багажнике следует закрепить
во избежание их сдвига.
● При перевозке груза в багаж‐ ном отделении спинки заднего
ряда сидений не должны быть
наклонены вперед или
сложены.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.● Не размещайте никакие пред‐ меты на раздвижной крышке
багажного отделения 3 70 или
на приборной панели, не
закрывайте датчик на прибор‐
ной панели 3 125.
● Груз не должен мешать ходу педалей, стояночного тормоза
и рычага переключения пере‐
дач и не должен ограничивать
свободу перемещения води‐
теля. Не оставляйте в салоне
автомобиля незакрепленные
предметы.
● Движение с открытым багаж‐ ным отделением запрещено.9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае
объекты могут быть выброшены внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как разность между допустимой
полной массой (см. идентифи‐
кационную табличку 3 207) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на 90
%).
Дополнительное оборудова‐
ние и принадлежности увели‐
чивают снаряженную массу
автомобиля.
● При движении с багажником на
крыше снижается боковая
ветровая устойчивость авто‐
мобиля, управляемость авто‐
мобиля ухудшается из-за
более высокого центра тяже‐
сти. Распределите груз равно‐
мерно и закрепите его
должным образом крепеж‐
ными стропами.

Места для хранения75Отрегулируйте давление вшинах и соблюдайте скоростьв соответствии с загрузкой
автомобиля. Чаще проверяйте
и подтягивайте крепления
груза.
Не следует превышать
скорость более 120 км/ч.
Допустимая нагрузка на крышу (включая вес багажника накрыше): 100 кг. Нагрузка на
крышу складывается из массы багажника на крыше и массы
груза.

76Приборы и средства управленияПриборы и
средства
управленияОрганы управления ...................77
Регулировка положения рулевого колеса ......................77
Органы управления на рулевом колесе .......................77
Звуковой сигнал .......................78
Очиститель/омыватель ветрового стекла ....................78
Очиститель/омыватель заднего стекла ........................79
Омыватель фар .......................79
Наружная температура ...........79
Часы .......................................... 80
Штепсельные розетки .............81
Прикуриватель .........................83
Пепельницы ............................. 83
Сигнализаторы, измеритель‐
ные приборы и индикаторы .......84
Комбинация приборов .............84
Спидометр ................................ 84
Одометр ................................... 84
Счетчик текущего пробега ......84Тахометр .................................. 84
Указатель уровня топлива ......85
Селектор выбора топлива ......86
Индикатор температуры охлаждающей жидкости
двигателя ................................ 86
Дисплей технического обслуживания ......................... 87
Дисплей коробки передач .......87
Индикаторы .............................. 88
Общее предупреждение .........91
Указатель поворота .................91
Напоминание о ремне безопасности .......................... 91
Надувные подушки безопасности и натяжители
ремней безопасности .............92
Отключение надувной подушки безопасности ...........92
Система зарядки ......................93
Сигнализатор неисправности ........................93
Тормозная система .................93
Износ тормозных накладок .....94
Антиблокировочная тормозная система (ABS) ......94
Коробка передач ......................94
Переключение передач ...........95
Система облегчения начала движения на подъеме ............95Ультразвуковая система
облегчения парковки ..............95
Электронная система динамической
стабилизации .......................... 96
Температура охлаждающей жидкости двигателя ................96
Предварительный подогрев ...97
Сажевый фильтр дизельного двигателя ................................ 97
Система контроля давления в шинах ....................................... 97
Давление моторного масла ....98
Замена моторного масла ........99
Низкий уровень моторного масла ....................................... 99
Низкий уровень топлива .........99
Слив воды из топливного фильтра ................................. 100
Иммобилайзер .......................100
Система старт-стоп ...............100
Наружное освещение ............100
Дальний свет .......................... 101
Противотуманные фары .......101
Задний противотуманный фонарь .................................. 101
Круиз-контроль ....................... 101
Открыта дверь .......................101

Приборы и средства управления77Информационные дисплеи.....102
Информационный центр водителя ................................ 102
Информационные сообщения 108 Предупреждающие звуковыесигналы ................................. 108
Сообщения топливной системы ................................. 109
Бортовой компьютер ................110Органы управления
Регулировка положениярулевого колеса
Отоприте рычаг, отрегулируйте
рулевое колесо, затем зафикси‐
руйте рычаг и убедитесь, что он
полностью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐ рованным рулевым колесом.
Органы управления на
рулевом колесе
Управление информационно-
развлекательной системой и
подключенным мобильным теле‐ фоном можно осуществлять орга‐
нами, расположенными на руле‐
вом колесе.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.

78Приборы и средства управленияЗвуковой сигнал
Нажмите j.
Звуковой сигнал подается незави‐
симо от положения ключа в замке
зажигания.
Очиститель/омыватель
ветрового стекла
Очиститель ветрового стекла
Поворот рычага:
§:выкл.Ç:режим периодического
срабатывания стеклоочис‐
тителяÈ:медленноÉ:быстро
Чтобы при выключенном стеклоо‐
чистителе сделать один взмах стеклоочистителем по стеклу,
следует переместить рычаг вверх.
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулируемый интервал очистки
Рычаг стеклоочистителя в положе‐
нии Ç .
Стеклоочиститель ветрового
стекла автоматически подстроится
под скорость автомобиля.
Омыватель ветрового стекла
Потяните на себя и отпустите
рычаг подрулевого переключа‐ теля, чтобы разбрызгать жидкость
омывателя на ветровое стекло.
