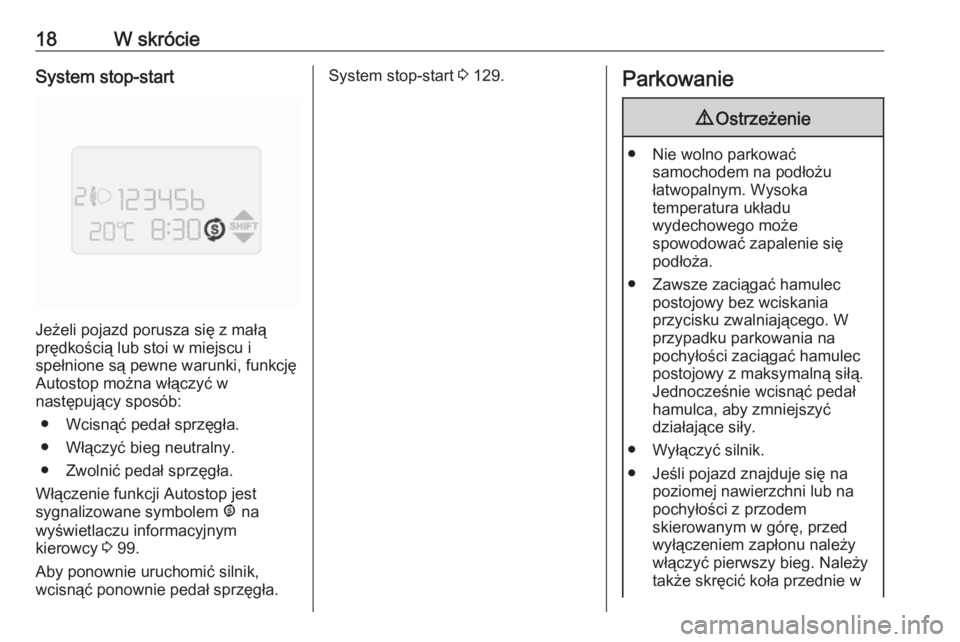

18W skrócieSystem stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Włączyć bieg neutralny.
● Zwolnić pedał sprzęgła.
Włączenie funkcji Autostop jest
sygnalizowane symbolem ^ na
wyświetlaczu informacyjnym
kierowcy 3 99.
Aby ponownie uruchomić silnik,
wcisnąć ponownie pedał sprzęgła.
System stop-start 3 129.Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy bez wciskania
przycisku zwalniającego. W
przypadku parkowania na
pochyłości zaciągać hamulec
postojowy z maksymalną siłą.
Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
● Wyłączyć silnik.
● Jeśli pojazd znajduje się na poziomej nawierzchni lub na
pochyłości z przodem
skierowanym w górę, przed
wyłączeniem zapłonu należy
włączyć pierwszy bieg. Należy
także skręcić koła przednie w

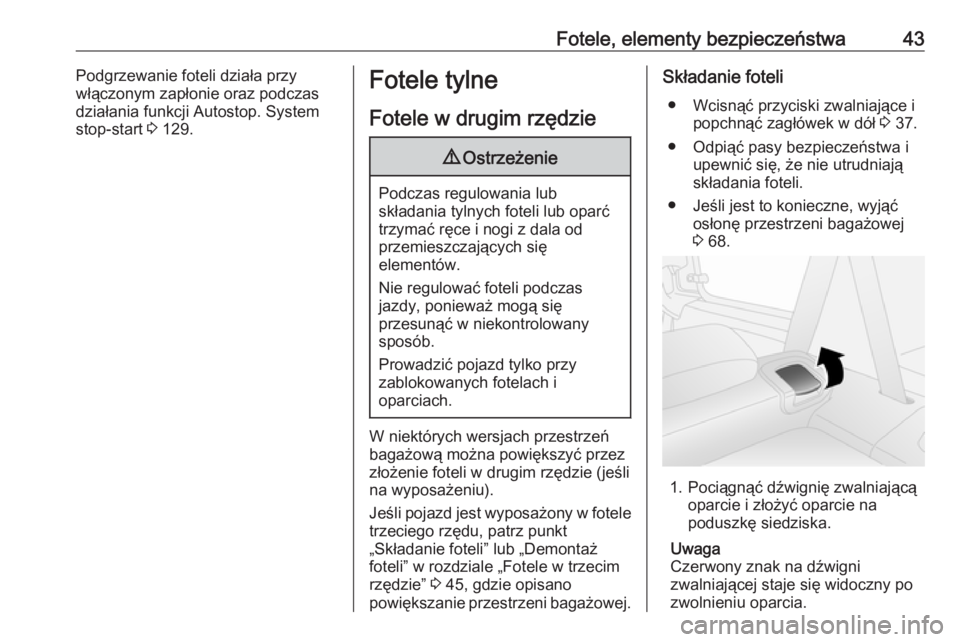

Fotele, elementy bezpieczeństwa43Podgrzewanie foteli działa przy
włączonym zapłonie oraz podczas
działania funkcji Autostop. System
stop-start 3 129.Fotele tylne
Fotele w drugim rzędzie9 Ostrzeżenie
Podczas regulowania lub
składania tylnych foteli lub oparć
trzymać ręce i nogi z dala od
przemieszczających się
elementów.
Nie regulować foteli podczas
jazdy, ponieważ mogą się
przesunąć w niekontrolowany
sposób.
Prowadzić pojazd tylko przy
zablokowanych fotelach i
oparciach.
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
złożenie foteli w drugim rzędzie (jeśli
na wyposażeniu).
Jeśli pojazd jest wyposażony w fotele
trzeciego rzędu, patrz punkt
„Składanie foteli” lub „Demontaż
foteli” w rozdziale „Fotele w trzecim
rzędzie” 3 45, gdzie opisano
powiększanie przestrzeni bagażowej.
Składanie foteli
● Wcisnąć przyciski zwalniające i popchnąć zagłówek w dół 3 37.
● Odpiąć pasy bezpieczeństwa i upewnić się, że nie utrudniają
składania foteli.
● Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 68.
1. Pociągnąć dźwignię zwalniającą
oparcie i złożyć oparcie na
poduszkę siedziska.
Uwaga
Czerwony znak na dźwigni
zwalniającej staje się widoczny po zwolnieniu oparcia.

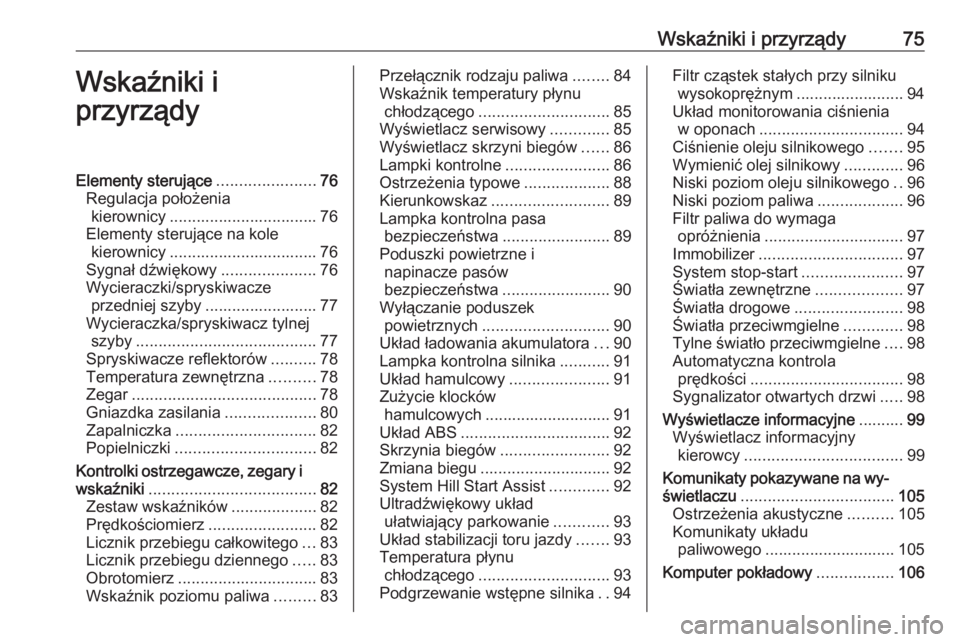

Wskaźniki i przyrządy75Wskaźniki i
przyrządyElementy sterujące ......................76
Regulacja położenia kierownicy ................................. 76
Elementy sterujące na kole kierownicy ................................. 76
Sygnał dźwiękowy .....................76
Wycieraczki/spryskiwacze przedniej szyby ......................... 77
Wycieraczka/spryskiwacz tylnej szyby ........................................ 77
Spryskiwacze reflektorów ..........78
Temperatura zewnętrzna ..........78
Zegar ......................................... 78
Gniazdka zasilania ....................80
Zapalniczka ............................... 82
Popielniczki ............................... 82
Kontrolki ostrzegawcze, zegary i
wskaźniki ..................................... 82
Zestaw wskaźników ...................82
Prędkościomierz ........................82
Licznik przebiegu całkowitego ...83
Licznik przebiegu dziennego .....83
Obrotomierz ............................... 83
Wskaźnik poziomu paliwa .........83Przełącznik rodzaju paliwa ........84
Wskaźnik temperatury płynu chłodzącego ............................. 85
Wyświetlacz serwisowy .............85
Wyświetlacz skrzyni biegów ......86
Lampki kontrolne .......................86
Ostrzeżenia typowe ...................88
Kierunkowskaz .......................... 89
Lampka kontrolna pasa bezpieczeństwa ........................89
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ........................90
Wyłączanie poduszek powietrznych ............................ 90
Układ ładowania akumulatora ...90
Lampka kontrolna silnika ...........91
Układ hamulcowy ......................91
Zużycie klocków hamulcowych ............................ 91
Układ ABS ................................. 92
Skrzynia biegów ........................92
Zmiana biegu ............................. 92
System Hill Start Assist .............92
Ultradźwiękowy układ ułatwiający parkowanie ............93
Układ stabilizacji toru jazdy .......93
Temperatura płynu chłodzącego ............................. 93
Podgrzewanie wstępne silnika ..94Filtr cząstek stałych przy silniku
wysokoprężnym ........................ 94
Układ monitorowania ciśnienia w oponach ................................ 94
Ciśnienie oleju silnikowego .......95
Wymienić olej silnikowy .............96
Niski poziom oleju silnikowego ..96
Niski poziom paliwa ...................96
Filtr paliwa do wymaga opróżnienia ............................... 97
Immobilizer ................................ 97
System stop-start ......................97
Światła zewnętrzne ...................97
Światła drogowe ........................98
Światła przeciwmgielne .............98
Tylne światło przeciwmgielne ....98
Automatyczna kontrola prędkości .................................. 98
Sygnalizator otwartych drzwi .....98
Wyświetlacze informacyjne ..........99
Wyświetlacz informacyjny kierowcy ................................... 99
Komunikaty pokazywane na wy‐ świetlaczu .................................. 105
Ostrzeżenia akustyczne ..........105
Komunikaty układu paliwowego ............................. 105
Komputer pokładowy .................106

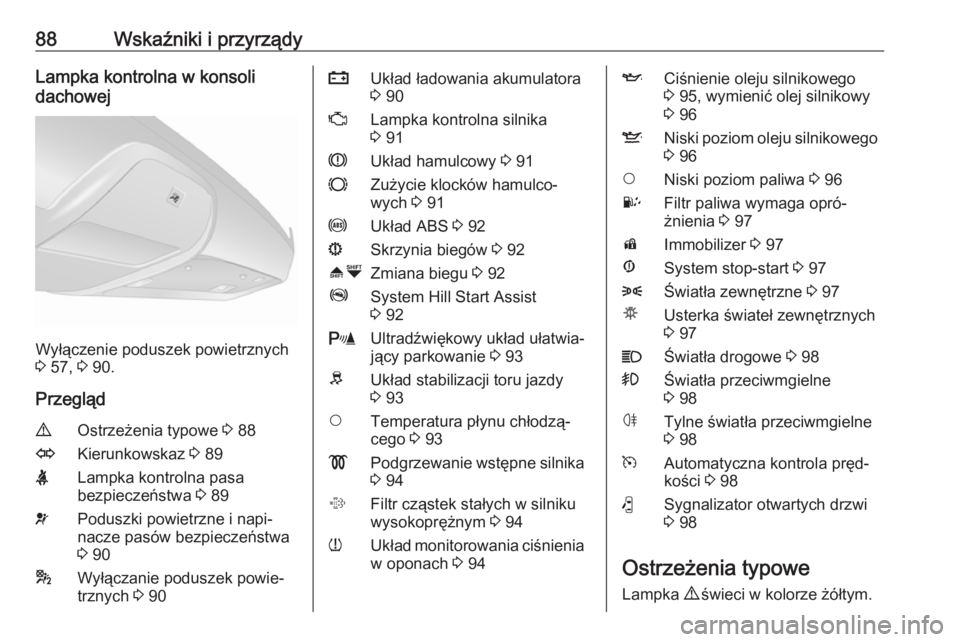

88Wskaźniki i przyrządyLampka kontrolna w konsoli
dachowej
Wyłączenie poduszek powietrznych
3 57, 3 90.
Przegląd
9Ostrzeżenia typowe 3 88OKierunkowskaz 3 89XLampka kontrolna pasa
bezpieczeństwa 3 89vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 90*Wyłączanie poduszek powie‐
trznych 3 90pUkład ładowania akumulatora
3 90ZLampka kontrolna silnika
3 91RUkład hamulcowy 3 91FZużycie klocków hamulco‐
wych 3 91uUkład ABS 3 92sSkrzynia biegów 3 92[ ÒZmiana biegu 3 92ZSystem Hill Start Assist
3 92rUltradźwiękowy układ ułatwia‐
jący parkowanie 3 93RUkład stabilizacji toru jazdy
3 93$Temperatura płynu chłodzą‐
cego 3 93!Podgrzewanie wstępne silnika
3 94%Filtr cząstek stałych w silniku
wysokoprężnym 3 94wUkład monitorowania ciśnienia
w oponach 3 94ICiśnienie oleju silnikowego
3 95, wymienić olej silnikowy
3 96SNiski poziom oleju silnikowego
3 96$Niski poziom paliwa 3 96UFiltr paliwa wymaga opró‐
żnienia 3 97dImmobilizer 3 97ÆSystem stop-start 3 978Światła zewnętrzne 3 97µUsterka świateł zewnętrznych
3 97CŚwiatła drogowe 3 98>Światła przeciwmgielne
3 98øTylne światła przeciwmgielne
3 98mAutomatyczna kontrola pręd‐
kości 3 98(Sygnalizator otwartych drzwi
3 98
Ostrzeżenia typowe
Lampka 9 świeci w kolorze żółtym.

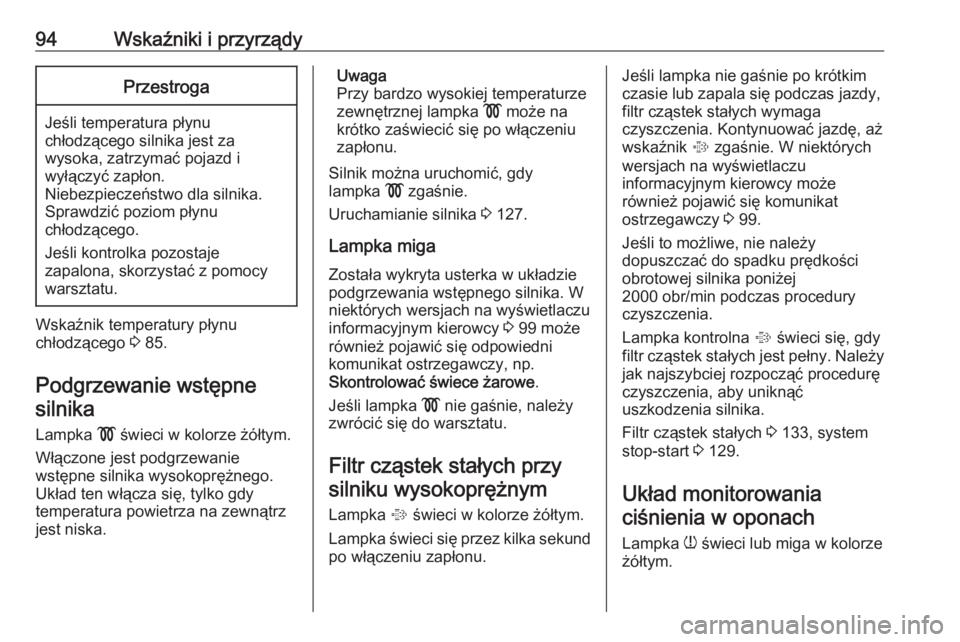

94Wskaźniki i przyrządyPrzestroga
Jeśli temperatura płynu
chłodzącego silnika jest za
wysoka, zatrzymać pojazd i
wyłączyć zapłon.
Niebezpieczeństwo dla silnika.
Sprawdzić poziom płynu
chłodzącego.
Jeśli kontrolka pozostaje
zapalona, skorzystać z pomocy
warsztatu.
Wskaźnik temperatury płynu
chłodzącego 3 85.
Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
Uwaga
Przy bardzo wysokiej temperaturze
zewnętrznej lampka ! może na
krótko zaświecić się po włączeniu
zapłonu.
Silnik można uruchomić, gdy
lampka ! zgaśnie.
Uruchamianie silnika 3 127.
Lampka miga Została wykryta usterka w układzie
podgrzewania wstępnego silnika. W
niektórych wersjach na wyświetlaczu
informacyjnym kierowcy 3 99 może
również pojawić się odpowiedni
komunikat ostrzegawczy, np.
Skontrolować świece żarowe .
Jeśli lampka ! nie gaśnie, należy
zwrócić się do warsztatu.
Filtr cząstek stałych przy silniku wysokoprężnym
Lampka % świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.Jeśli lampka nie gaśnie po krótkim
czasie lub zapala się podczas jazdy,
filtr cząstek stałych wymaga
czyszczenia. Kontynuować jazdę, aż
wskaźnik % zgaśnie. W niektórych
wersjach na wyświetlaczu
informacyjnym kierowcy może
również pojawić się komunikat
ostrzegawczy 3 99.
Jeśli to możliwe, nie należy
dopuszczać do spadku prędkości
obrotowej silnika poniżej
2000 obr/min podczas procedury
czyszczenia.
Lampka kontrolna % świeci się, gdy
filtr cząstek stałych jest pełny. Należy jak najszybciej rozpocząć procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 133, system
stop-start 3 129.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.

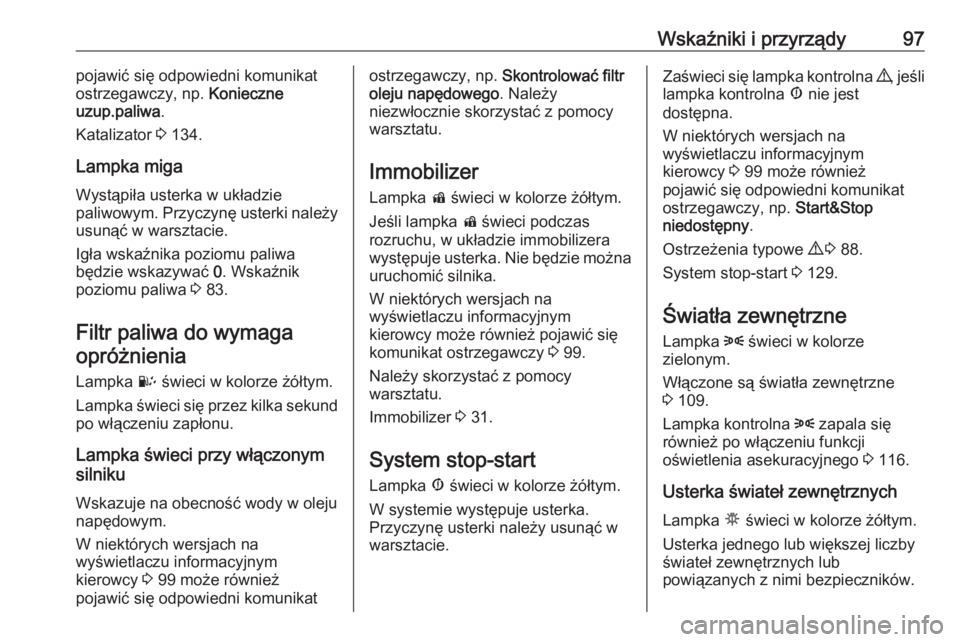

Wskaźniki i przyrządy97pojawić się odpowiedni komunikat
ostrzegawczy, np. Konieczne
uzup.paliwa .
Katalizator 3 134.
Lampka miga
Wystąpiła usterka w układzie
paliwowym. Przyczynę usterki należy usunąć w warsztacie.
Igła wskaźnika poziomu paliwa
będzie wskazywać 0. Wskaźnik
poziomu paliwa 3 83.
Filtr paliwa do wymaga opróżnienia
Lampka U świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wskazuje na obecność wody w oleju
napędowym.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy 3 99 może również
pojawić się odpowiedni komunikatostrzegawczy, np. Skontrolować filtr
oleju napędowego . Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Immobilizer
Lampka d świeci w kolorze żółtym.
Jeśli lampka d świeci podczas
rozruchu, w układzie immobilizera
występuje usterka. Nie będzie można
uruchomić silnika.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy może również pojawić się
komunikat ostrzegawczy 3 99.
Należy skorzystać z pomocy
warsztatu.
Immobilizer 3 31.
System stop-start
Lampka Æ świeci w kolorze żółtym.
W systemie występuje usterka.
Przyczynę usterki należy usunąć w
warsztacie.Zaświeci się lampka kontrolna 9, jeśli
lampka kontrolna Æ nie jest
dostępna.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy 3 99 może również
pojawić się odpowiedni komunikat
ostrzegawczy, np. Start&Stop
niedostępny .
Ostrzeżenia typowe 9 3 88.
System stop-start 3 129.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 109.
Lampka kontrolna 8 zapala się
również po włączeniu funkcji
oświetlenia asekuracyjnego 3 116.
Usterka świateł zewnętrznych
Lampka µ świeci w kolorze żółtym.
Usterka jednego lub większej liczby
świateł zewnętrznych lub
powiązanych z nimi bezpieczników.

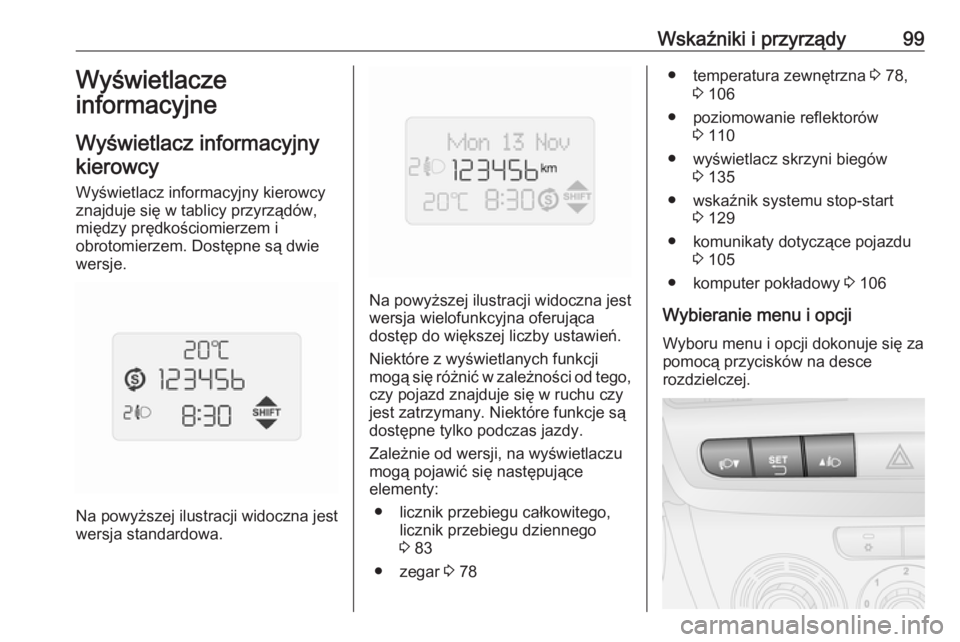

Wskaźniki i przyrządy99Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępne są dwie
wersje.
Na powyższej ilustracji widoczna jest
wersja standardowa.
Na powyższej ilustracji widoczna jest
wersja wielofunkcyjna oferująca
dostęp do większej liczby ustawień.
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Zależnie od wersji, na wyświetlaczu
mogą pojawić się następujące
elementy:
● licznik przebiegu całkowitego, licznik przebiegu dziennego
3 83
● zegar 3 78
● temperatura zewnętrzna 3 78,
3 106
● poziomowanie reflektorów 3 110
● wyświetlacz skrzyni biegów 3 135
● wskaźnik systemu stop-start 3 129
● komunikaty dotyczące pojazdu 3 105
● komputer pokładowy 3 106
Wybieranie menu i opcji Wyboru menu i opcji dokonuje się za
pomocą przycisków na desce
rozdzielczej.

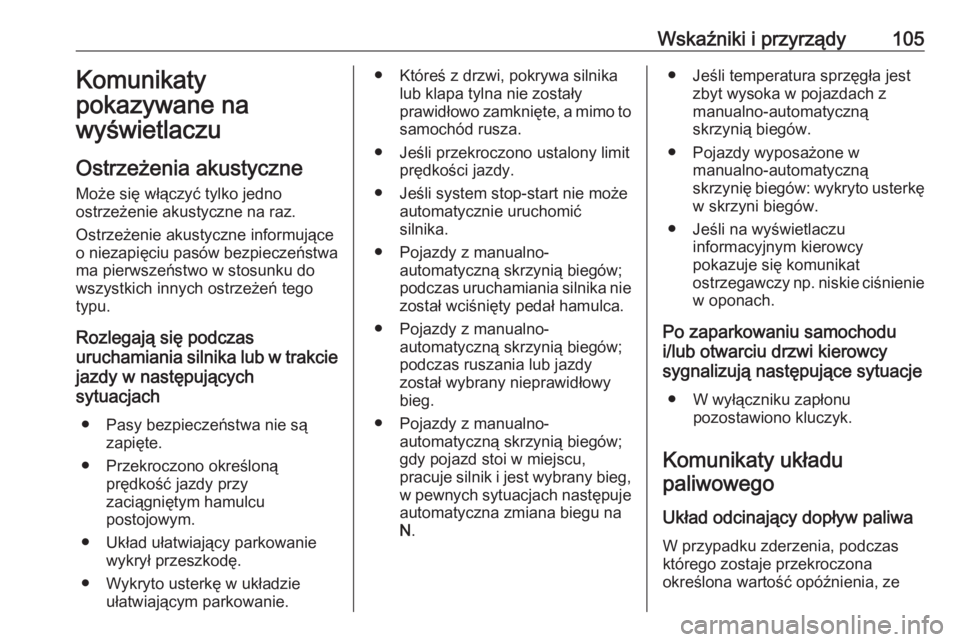

Wskaźniki i przyrządy105Komunikaty
pokazywane na
wyświetlaczu
Ostrzeżenia akustyczne Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
Rozlegają się podczas
uruchamiania silnika lub w trakcie
jazdy w następujących
sytuacjach
● Pasy bezpieczeństwa nie są zapięte.
● Przekroczono określoną prędkość jazdy przy
zaciągniętym hamulcu
postojowym.
● Układ ułatwiający parkowanie wykrył przeszkodę.
● Wykryto usterkę w układzie ułatwiającym parkowanie.● Któreś z drzwi, pokrywa silnika lub klapa tylna nie zostały
prawidłowo zamknięte, a mimo to samochód rusza.
● Jeśli przekroczono ustalony limit prędkości jazdy.
● Jeśli system stop-start nie może automatycznie uruchomić
silnika.
● Pojazdy z manualno- automatyczną skrzynią biegów;
podczas uruchamiania silnika nie został wciśnięty pedał hamulca.
● Pojazdy z manualno- automatyczną skrzynią biegów;
podczas ruszania lub jazdy
został wybrany nieprawidłowy
bieg.
● Pojazdy z manualno- automatyczną skrzynią biegów;
gdy pojazd stoi w miejscu,
pracuje silnik i jest wybrany bieg,
w pewnych sytuacjach następuje automatyczna zmiana biegu na
N .● Jeśli temperatura sprzęgła jest
zbyt wysoka w pojazdach z
manualno-automatyczną
skrzynią biegów.
● Pojazdy wyposażone w manualno-automatyczną
skrzynię biegów: wykryto usterkę
w skrzyni biegów.
● Jeśli na wyświetlaczu informacyjnym kierowcy
pokazuje się komunikat
ostrzegawczy np. niskie ciśnienie w oponach.
Po zaparkowaniu samochodu
i/lub otwarciu drzwi kierowcy
sygnalizują następujące sytuacje
● W wyłączniku zapłonu pozostawiono kluczyk.
Komunikaty układu paliwowego
Układ odcinający dopływ paliwa
W przypadku zderzenia, podczas
którego zostaje przekroczona
określona wartość opóźnienia, ze

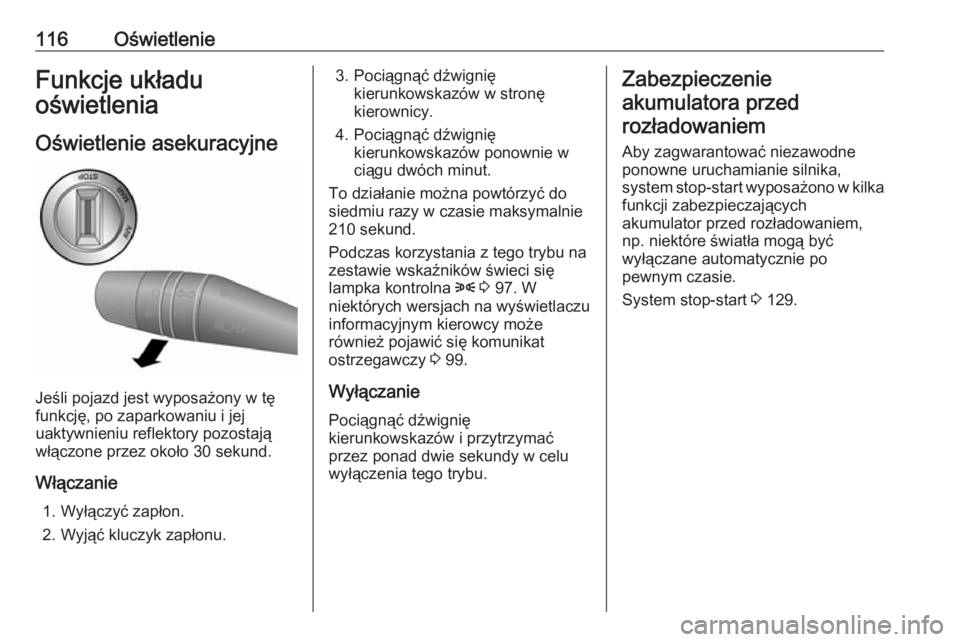

116OświetlenieFunkcje układu
oświetlenia
Oświetlenie asekuracyjne
Jeśli pojazd jest wyposażony w tę
funkcję, po zaparkowaniu i jej
uaktywnieniu reflektory pozostają
włączone przez około 30 sekund.
Włączanie 1. Wyłączyć zapłon.
2. Wyjąć kluczyk zapłonu.
3. Pociągnąć dźwignię kierunkowskazów w stronę
kierownicy.
4. Pociągnąć dźwignię kierunkowskazów ponownie wciągu dwóch minut.
To działanie można powtórzyć do
siedmiu razy w czasie maksymalnie
210 sekund.
Podczas korzystania z tego trybu na
zestawie wskaźników świeci się
lampka kontrolna 8 3 97. W
niektórych wersjach na wyświetlaczu
informacyjnym kierowcy może
również pojawić się komunikat
ostrzegawczy 3 99.
Wyłączanie
Pociągnąć dźwignię
kierunkowskazów i przytrzymać
przez ponad dwie sekundy w celu
wyłączenia tego trybu.Zabezpieczenie
akumulatora przedrozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start wyposażono w kilka
funkcji zabezpieczających
akumulator przed rozładowaniem,
np. niektóre światła mogą być
wyłączane automatycznie po
pewnym czasie.
System stop-start 3 129.

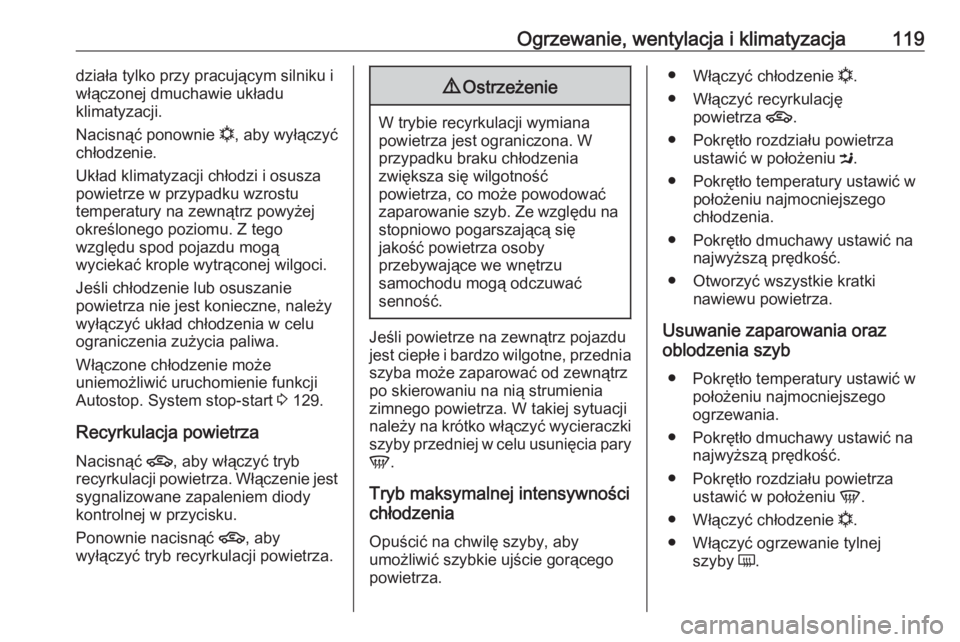

Ogrzewanie, wentylacja i klimatyzacja119działa tylko przy pracującym silniku iwłączonej dmuchawie układu
klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej
określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu
ograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić uruchomienie funkcji Autostop. System stop-start 3 129.
Recyrkulacja powietrza Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
Ponownie nacisnąć 4, aby
wyłączyć tryb recyrkulacji powietrza.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki
szyby przedniej w celu usunięcia pary
V .
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie n.
● Włączyć recyrkulację powietrza 4.
● Pokrętło rozdziału powietrza ustawić w położeniu M.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Otworzyć wszystkie kratki nawiewu powietrza.
Usuwanie zaparowania oraz
oblodzenia szyb
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Pokrętło rozdziału powietrza ustawić w położeniu V.
● Włączyć chłodzenie n.
● Włączyć ogrzewanie tylnej szyby Ü.
