OPEL COMBO D 2017.5 Instruktionsbok

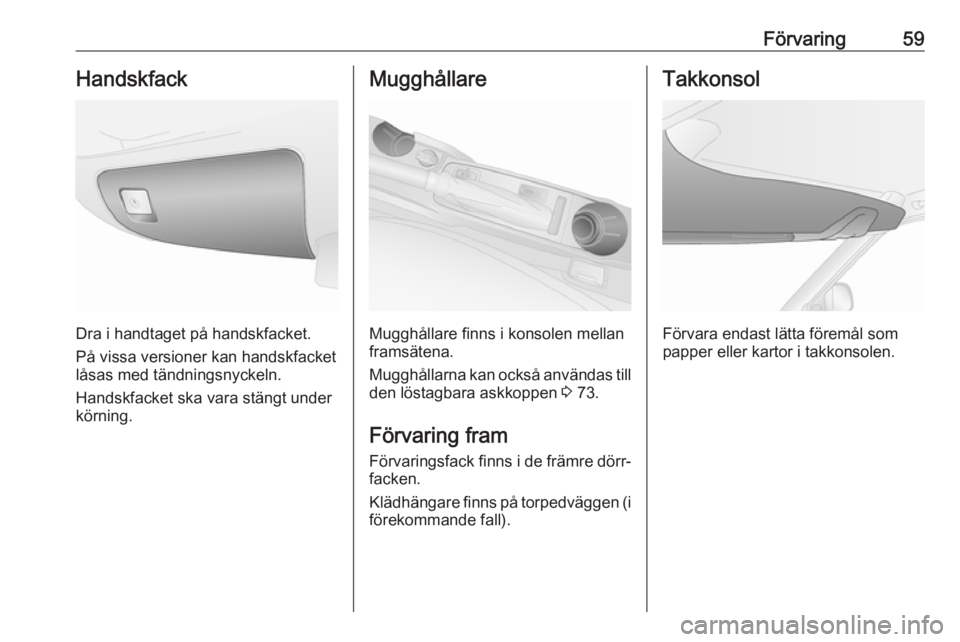

Förvaring59Handskfack
Dra i handtaget på handskfacket.
På vissa versioner kan handskfacket
låsas med tändningsnyckeln.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållare finns i konsolen mellan
framsätena.
Mugghållarna kan också användas till den löstagbara askkoppen 3 73.
Förvaring fram Förvaringsfack finns i de främre dörr‐
facken.
Klädhängare finns på torpedväggen (i
förekommande fall).
Takkonsol
Förvara endast lätta föremål som
papper eller kartor i takkonsolen.

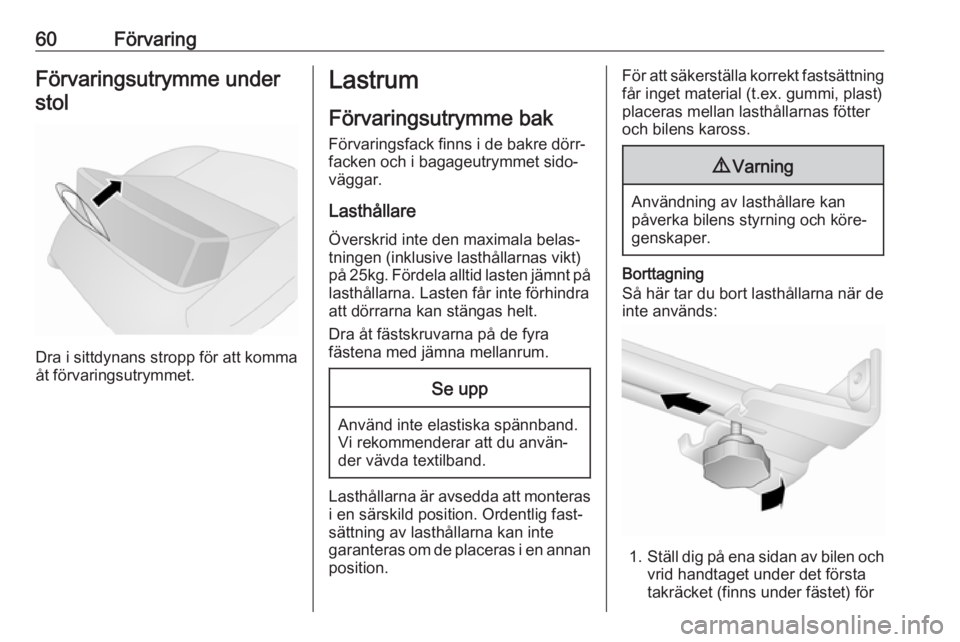

60FörvaringFörvaringsutrymme understol
Dra i sittdynans stropp för att komma
åt förvaringsutrymmet.
Lastrum
Förvaringsutrymme bak
Förvaringsfack finns i de bakre dörr‐
facken och i bagageutrymmet sido‐
väggar.
Lasthållare Överskrid inte den maximala belas‐
tningen (inklusive lasthållarnas vikt)
på 25kg . Fördela alltid lasten jämnt på
lasthållarna. Lasten får inte förhindra
att dörrarna kan stängas helt.
Dra åt fästskruvarna på de fyra
fästena med jämna mellanrum.Se upp
Använd inte elastiska spännband.
Vi rekommenderar att du använ‐
der vävda textilband.
Lasthållarna är avsedda att monteras i en särskild position. Ordentlig fast‐
sättning av lasthållarna kan inte
garanteras om de placeras i en annan
position.
För att säkerställa korrekt fastsättning får inget material (t.ex. gummi, plast)
placeras mellan lasthållarnas fötter
och bilens kaross.9 Varning
Användning av lasthållare kan
påverka bilens styrning och köre‐ genskaper.
Borttagning
Så här tar du bort lasthållarna när de inte används:
1. Ställ dig på ena sidan av bilen och
vrid handtaget under det första
takräcket (finns under fästet) för

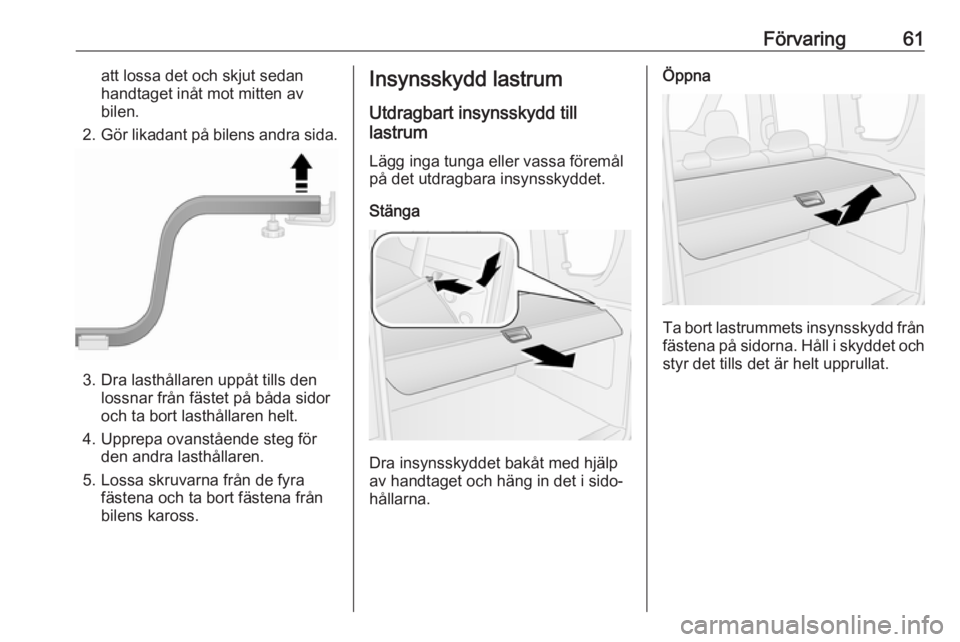

Förvaring61att lossa det och skjut sedan
handtaget inåt mot mitten av
bilen.
2. Gör likadant på bilens andra sida.
3. Dra lasthållaren uppåt tills den
lossnar från fästet på båda sidor
och ta bort lasthållaren helt.
4. Upprepa ovanstående steg för den andra lasthållaren.
5. Lossa skruvarna från de fyra fästena och ta bort fästena från
bilens kaross.
Insynsskydd lastrum
Utdragbart insynsskydd till
lastrum
Lägg inga tunga eller vassa föremål
på det utdragbara insynsskyddet.
Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.
Öppna
Ta bort lastrummets insynsskydd från fästena på sidorna. Håll i skyddet och
styr det tills det är helt upprullat.

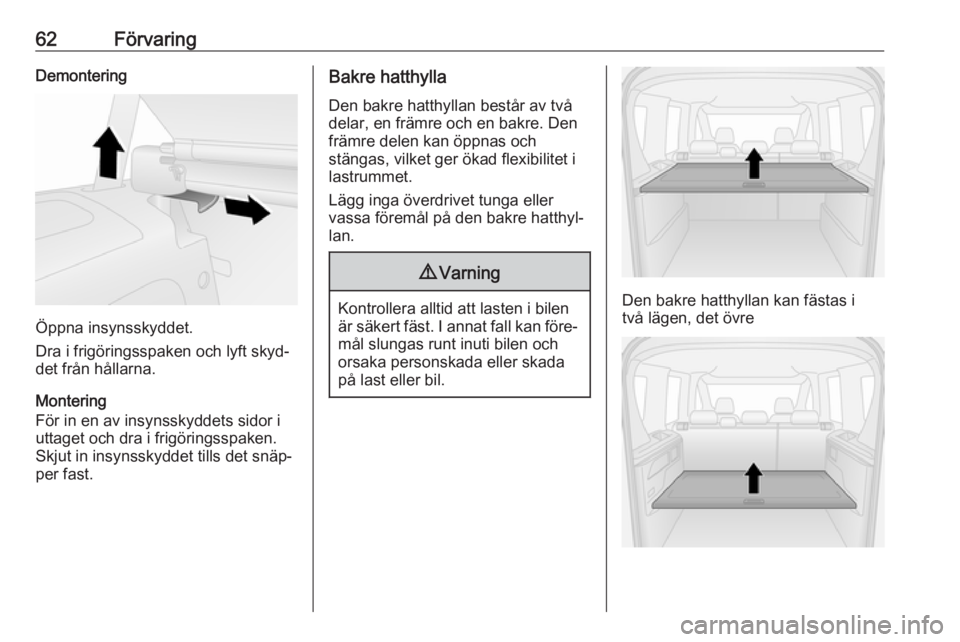

62FörvaringDemontering
Öppna insynsskyddet.
Dra i frigöringsspaken och lyft skyd‐
det från hållarna.
Montering
För in en av insynsskyddets sidor i
uttaget och dra i frigöringsspaken.
Skjut in insynsskyddet tills det snäp‐
per fast.
Bakre hatthylla
Den bakre hatthyllan består av två
delar, en främre och en bakre. Den
främre delen kan öppnas och
stängas, vilket ger ökad flexibilitet i
lastrummet.
Lägg inga överdrivet tunga eller
vassa föremål på den bakre hatthyl‐
lan.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.Den bakre hatthyllan kan fästas i
två lägen, det övre

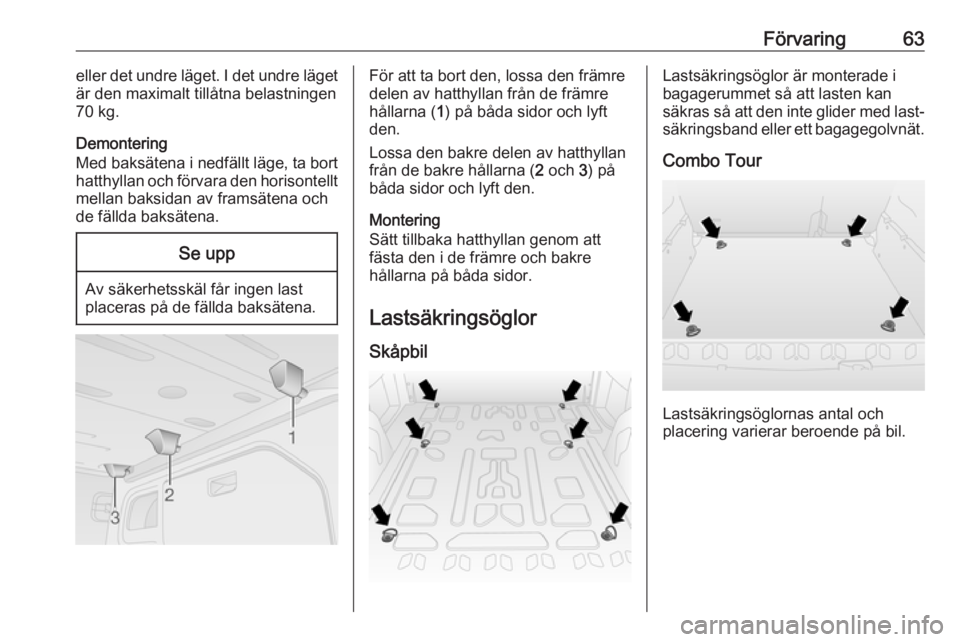

Förvaring63eller det undre läget. I det undre läget
är den maximalt tillåtna belastningen
70 kg.
Demontering
Med baksätena i nedfällt läge, ta bort hatthyllan och förvara den horisontellt
mellan baksidan av framsätena och
de fällda baksätena.Se upp
Av säkerhetsskäl får ingen last placeras på de fällda baksätena.
För att ta bort den, lossa den främre
delen av hatthyllan från de främre
hållarna ( 1) på båda sidor och lyft
den.
Lossa den bakre delen av hatthyllan
från de bakre hållarna ( 2 och 3) på
båda sidor och lyft den.
Montering
Sätt tillbaka hatthyllan genom att
fästa den i de främre och bakre
hållarna på båda sidor.
Lastsäkringsöglor SkåpbilLastsäkringsöglor är monterade i
bagagerummet så att lasten kan
säkras så att den inte glider med last‐
säkringsband eller ett bagagegolvnät.
Combo Tour
Lastsäkringsöglornas antal och
placering varierar beroende på bil.

64Förvaring

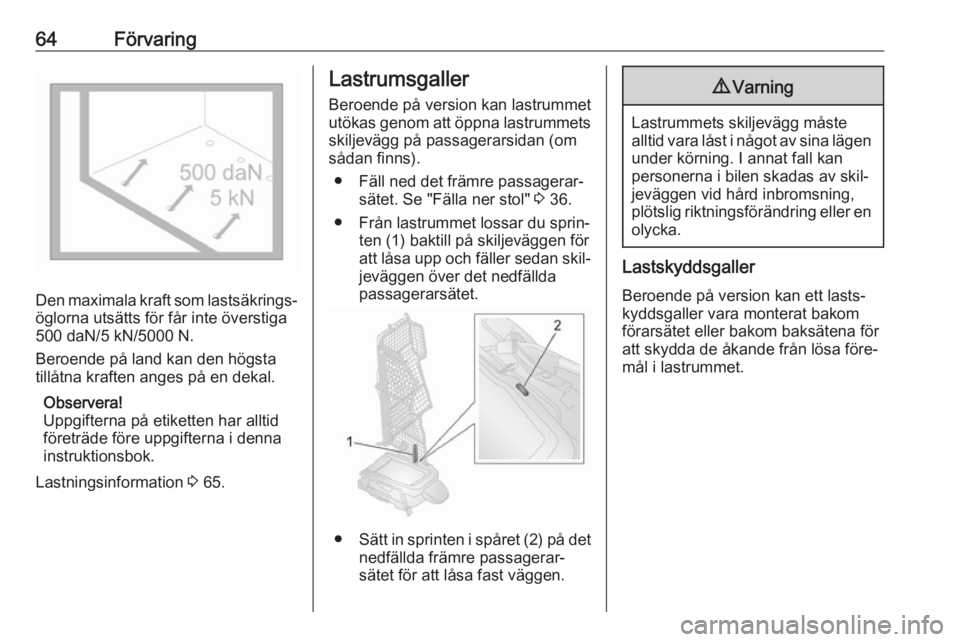

Den maximala kraft som lastsäkrings‐
öglorna utsätts för får inte överstiga
500 daN/5 kN/5000 N.
Beroende på land kan den högsta
tillåtna kraften anges på en dekal.
Observera!
Uppgifterna på etiketten har alltid
företräde före uppgifterna i denna
instruktionsbok.
Lastningsinformation 3 65.
Lastrumsgaller
Beroende på version kan lastrummet
utökas genom att öppna lastrummets skiljevägg på passagerarsidan (om
sådan finns).
● Fäll ned det främre passagerar‐ sätet. Se "Fälla ner stol" 3 36.
● Från lastrummet lossar du sprin‐ ten (1) baktill på skiljeväggen för
att låsa upp och fäller sedan skil‐ jeväggen över det nedfällda
passagerarsätet.
● Sätt in sprinten i spåret (2) på det
nedfällda främre passagerar‐
sätet för att låsa fast väggen.
9 Varning
Lastrummets skiljevägg måste
alltid vara låst i något av sina lägen under körning. I annat fall kan
personerna i bilen skadas av skil‐
jeväggen vid hård inbromsning,
plötslig riktningsförändring eller en olycka.
Lastskyddsgaller
Beroende på version kan ett lasts‐
kyddsgaller vara monterat bakom
förarsätet eller bakom baksätena för
att skydda de åkande från lösa före‐
mål i lastrummet.

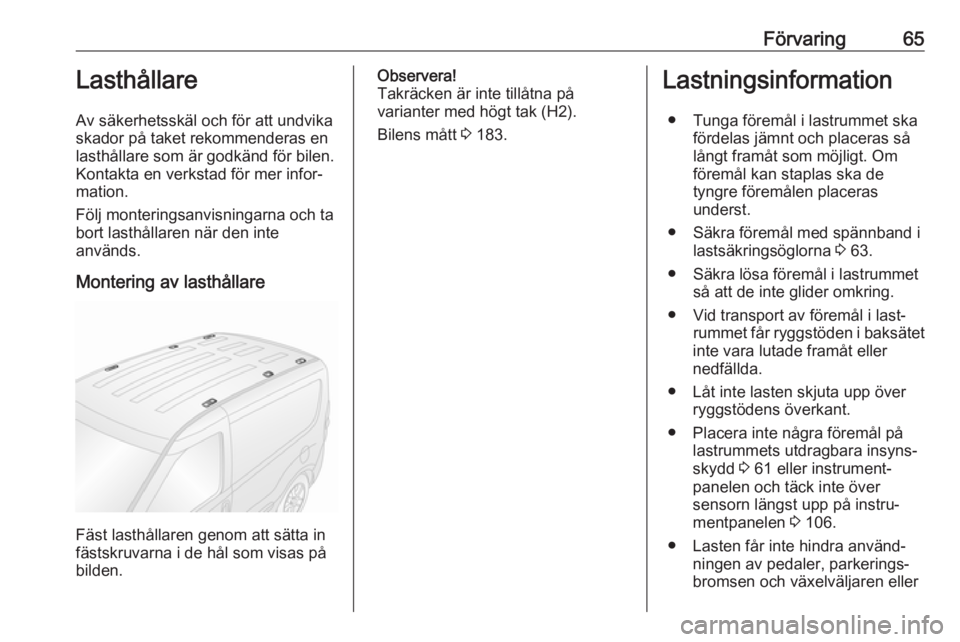

Förvaring65Lasthållare
Av säkerhetsskäl och för att undvika skador på taket rekommenderas en lasthållare som är godkänd för bilen.
Kontakta en verkstad för mer infor‐
mation.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte
används.
Montering av lasthållare
Fäst lasthållaren genom att sätta in
fästskruvarna i de hål som visas på
bilden.
Observera!
Takräcken är inte tillåtna på
varianter med högt tak (H2).
Bilens mått 3 183.Lastningsinformation
● Tunga föremål i lastrummet ska fördelas jämnt och placeras sålångt framåt som möjligt. Om
föremål kan staplas ska de
tyngre föremålen placeras
underst.
● Säkra föremål med spännband i lastsäkringsöglorna 3 63.
● Säkra lösa föremål i lastrummet så att de inte glider omkring.
● Vid transport av föremål i last‐ rummet får ryggstöden i baksätet
inte vara lutade framåt eller
nedfällda.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på lastrummets utdragbara insyns‐skydd 3 61 eller instrument‐
panelen och täck inte över
sensorn längst upp på instru‐
mentpanelen 3 106.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller

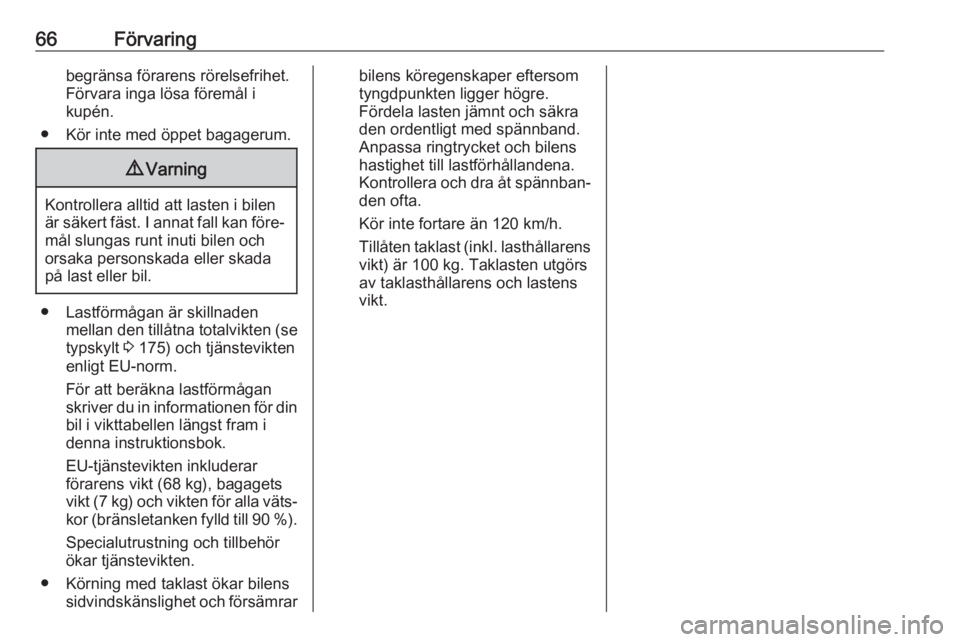

66Förvaringbegränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 175) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 %).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrar
bilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Tillåten taklast (inkl. lasthållarens vikt) är 100 kg. Taklasten utgörs
av taklasthållarens och lastens
vikt.

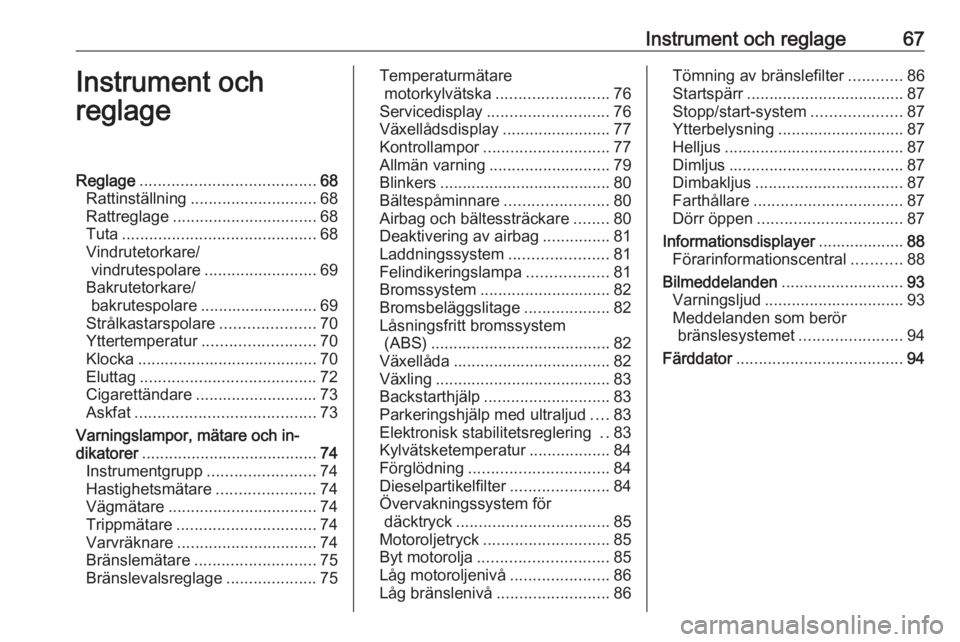

Instrument och reglage67Instrument och
reglageReglage ....................................... 68
Rattinställning ............................ 68
Rattreglage ................................ 68
Tuta ........................................... 68
Vindrutetorkare/ vindrutespolare ......................... 69
Bakrutetorkare/ bakrutespolare .......................... 69
Strålkastarspolare .....................70
Yttertemperatur ......................... 70
Klocka ........................................ 70
Eluttag ....................................... 72
Cigarettändare ........................... 73
Askfat ........................................ 73
Varningslampor, mätare och in‐
dikatorer ....................................... 74
Instrumentgrupp ........................74
Hastighetsmätare ......................74
Vägmätare ................................. 74
Trippmätare ............................... 74
Varvräknare ............................... 74
Bränslemätare ........................... 75
Bränslevalsreglage ....................75Temperaturmätare
motorkylvätska ......................... 76
Servicedisplay ........................... 76
Växellådsdisplay ........................77
Kontrollampor ............................ 77
Allmän varning ........................... 79
Blinkers ...................................... 80
Bältespåminnare .......................80
Airbag och bältessträckare ........80
Deaktivering av airbag ...............81
Laddningssystem ......................81
Felindikeringslampa ..................81
Bromssystem ............................. 82
Bromsbeläggslitage ...................82
Låsningsfritt bromssystem (ABS) ........................................ 82
Växellåda ................................... 82
Växling ....................................... 83
Backstarthjälp ............................ 83
Parkeringshjälp med ultraljud ....83
Elektronisk stabilitetsreglering ..83
Kylvätsketemperatur ..................84
Förglödning ............................... 84
Dieselpartikelfilter ......................84
Övervakningssystem för däcktryck .................................. 85
Motoroljetryck ............................ 85
Byt motorolja ............................. 85
Låg motoroljenivå ......................86
Låg bränslenivå ......................... 86Tömning av bränslefilter ............86
Startspärr ................................... 87
Stopp/start-system ....................87
Ytterbelysning ............................ 87
Helljus ........................................ 87
Dimljus ....................................... 87
Dimbakljus ................................. 87
Farthållare ................................. 87
Dörr öppen ................................ 87
Informationsdisplayer ...................88
Förarinformationscentral ...........88
Bilmeddelanden ........................... 93
Varningsljud ............................... 93
Meddelanden som berör bränslesystemet .......................94
Färddator ..................................... 94

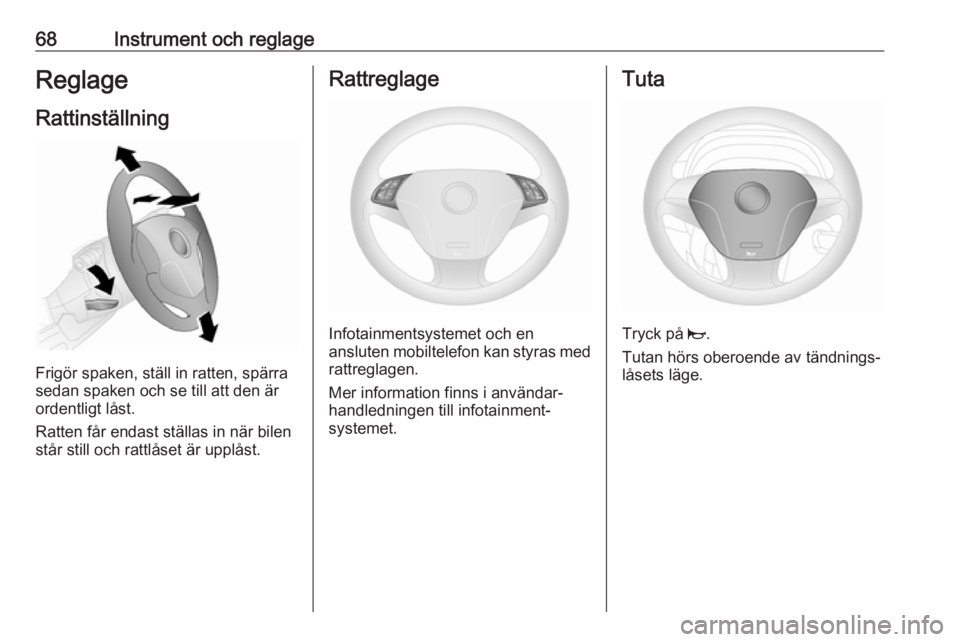

68Instrument och reglageReglageRattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet och en
ansluten mobiltelefon kan styras med rattreglagen.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Tuta
Tryck på j.
Tutan hörs oberoende av tändnings‐
låsets läge.
