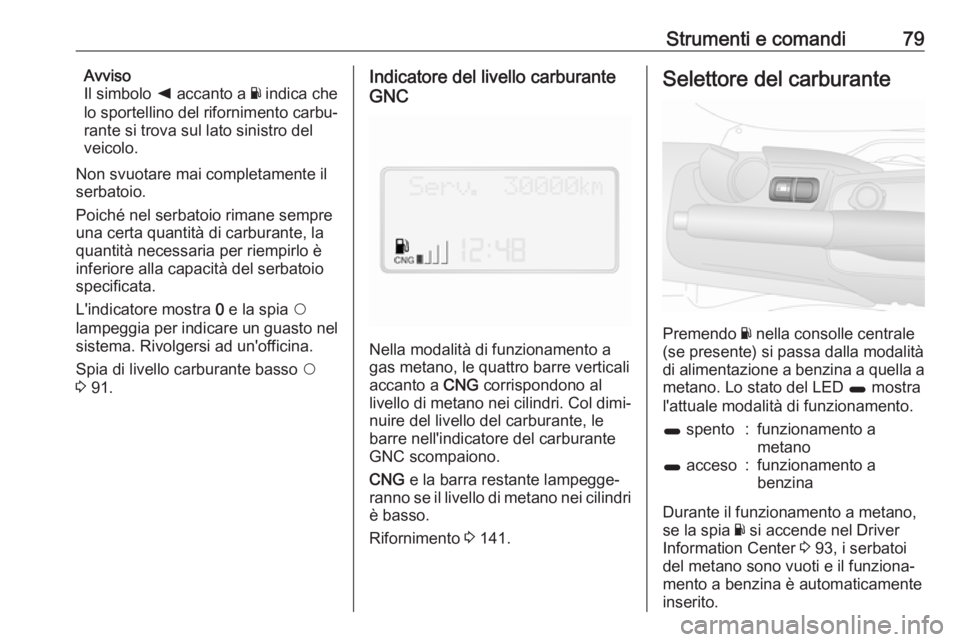

Strumenti e comandi79Avviso
Il simbolo k accanto a Y indica che
lo sportellino del rifornimento carbu‐
rante si trova sul lato sinistro del
veicolo.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.
L'indicatore mostra 0 e la spia $
lampeggia per indicare un guasto nel sistema. Rivolgersi ad un'officina.
Spia di livello carburante basso $
3 91.Indicatore del livello carburante
GNC
Nella modalità di funzionamento a
gas metano, le quattro barre verticali
accanto a CNG corrispondono al
livello di metano nei cilindri. Col dimi‐
nuire del livello del carburante, le
barre nell'indicatore del carburante
GNC scompaiono.
CNG e la barra restante lampegge‐
ranno se il livello di metano nei cilindri
è basso.
Rifornimento 3 141.
Selettore del carburante
Premendo Y nella consolle centrale
(se presente) si passa dalla modalità
di alimentazione a benzina a quella a
metano. Lo stato del LED 1 mostra
l'attuale modalità di funzionamento.
1 spento:funzionamento a
metano1 acceso:funzionamento a
benzina
Durante il funzionamento a metano,
se la spia Y si accende nel Driver
Information Center 3 93, i serbatoi
del metano sono vuoti e il funziona‐
mento a benzina è automaticamente
inserito.

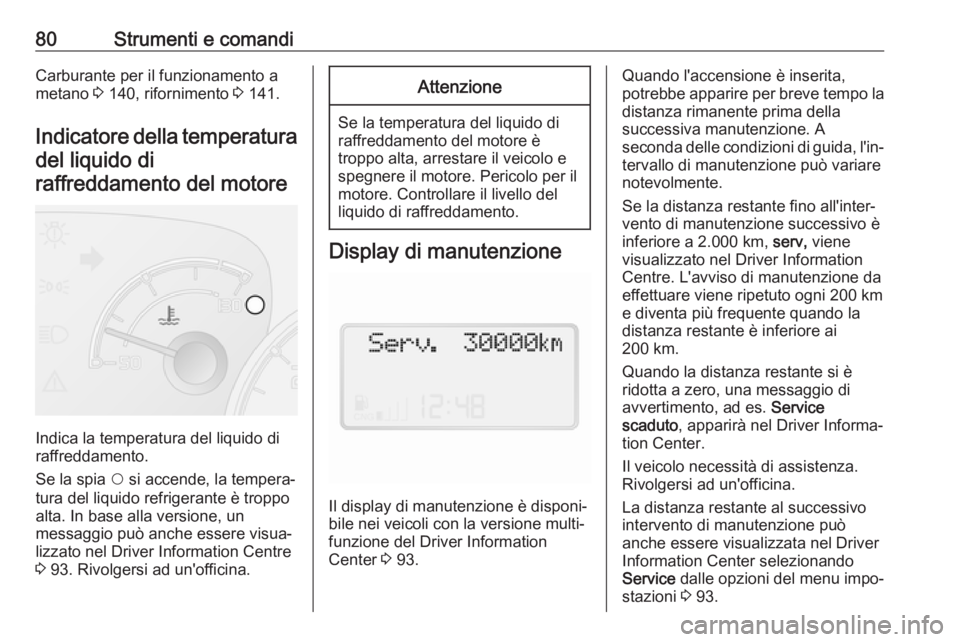

80Strumenti e comandiCarburante per il funzionamento a
metano 3 140, rifornimento 3 141.
Indicatore della temperatura del liquido diraffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
Se la spia $ si accende, la tempera‐
tura del liquido refrigerante è troppo
alta. In base alla versione, un
messaggio può anche essere visua‐
lizzato nel Driver Information Centre
3 93. Rivolgersi ad un'officina.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il display di manutenzione è disponi‐
bile nei veicoli con la versione multi‐
funzione del Driver Information
Center 3 93.
Quando l'accensione è inserita,
potrebbe apparire per breve tempo la
distanza rimanente prima della
successiva manutenzione. A
seconda delle condizioni di guida, l'in‐ tervallo di manutenzione può variare
notevolmente.
Se la distanza restante fino all'inter‐
vento di manutenzione successivo è
inferiore a 2.000 km, serv, viene
visualizzato nel Driver Information
Centre. L'avviso di manutenzione da
effettuare viene ripetuto ogni 200 km
e diventa più frequente quando la
distanza restante è inferiore ai
200 km.
Quando la distanza restante si è
ridotta a zero, una messaggio di
avvertimento, ad es. Service
scaduto , apparirà nel Driver Informa‐
tion Center.
Il veicolo necessità di assistenza.
Rivolgersi ad un'officina.
La distanza restante al successivo intervento di manutenzione può
anche essere visualizzata nel Driver
Information Center selezionando
Service dalle opzioni del menu impo‐
stazioni 3 93.

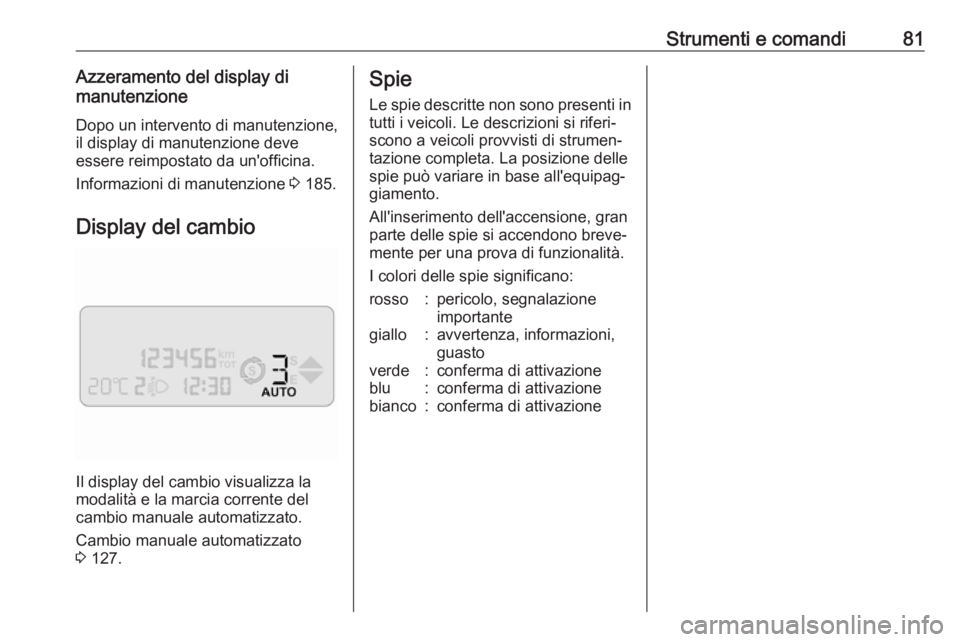

Strumenti e comandi81Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione,
il display di manutenzione deve
essere reimpostato da un'officina.
Informazioni di manutenzione 3 185.
Display del cambio
Il display del cambio visualizza la
modalità e la marcia corrente del
cambio manuale automatizzato.
Cambio manuale automatizzato
3 127.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento.
All'inserimento dell'accensione, gran
parte delle spie si accendono breve‐
mente per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

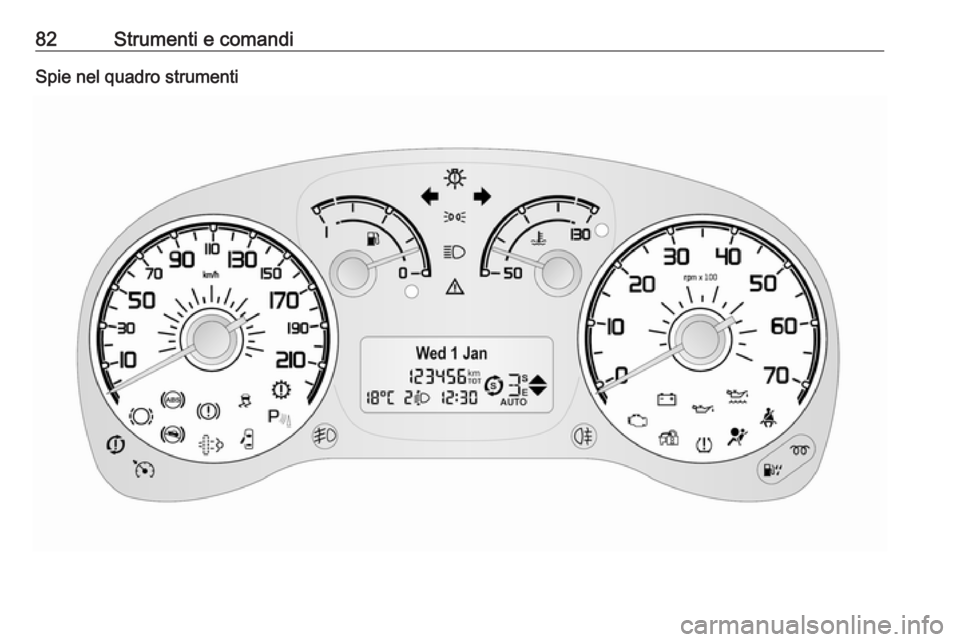

82Strumenti e comandiSpie nel quadro strumenti

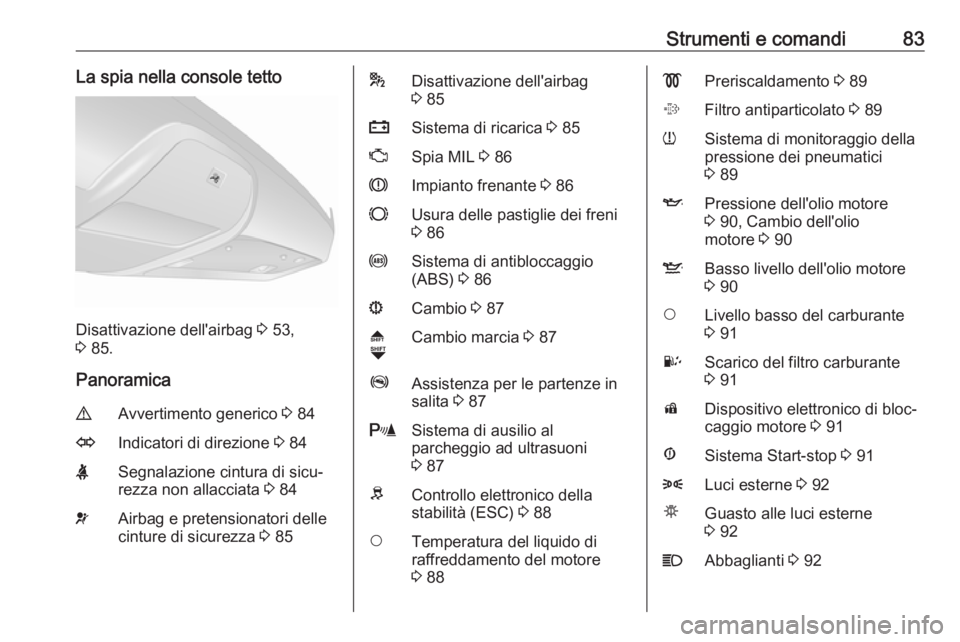

Strumenti e comandi83La spia nella console tetto
Disattivazione dell'airbag 3 53,
3 85.
Panoramica
9Avvertimento generico 3 84OIndicatori di direzione 3 84XSegnalazione cintura di sicu‐
rezza non allacciata 3 84vAirbag e pretensionatori delle
cinture di sicurezza 3 85*Disattivazione dell'airbag
3 85pSistema di ricarica 3 85ZSpia MIL 3 86RImpianto frenante 3 86FUsura delle pastiglie dei freni
3 86uSistema di antibloccaggio
(ABS) 3 86sCambio 3 87[
ÒCambio marcia 3 87ZAssistenza per le partenze in
salita 3 87rSistema di ausilio al
parcheggio ad ultrasuoni
3 87RControllo elettronico della
stabilità (ESC) 3 88$Temperatura del liquido di
raffreddamento del motore
3 88!Preriscaldamento 3 89%Filtro antiparticolato 3 89wSistema di monitoraggio della
pressione dei pneumatici
3 89IPressione dell'olio motore
3 90, Cambio dell'olio
motore 3 90SBasso livello dell'olio motore
3 90$Livello basso del carburante
3 91UScarico del filtro carburante
3 91dDispositivo elettronico di bloc‐
caggio motore 3 91ÆSistema Start-stop 3 918Luci esterne 3 92µGuasto alle luci esterne
3 92CAbbaglianti 3 92

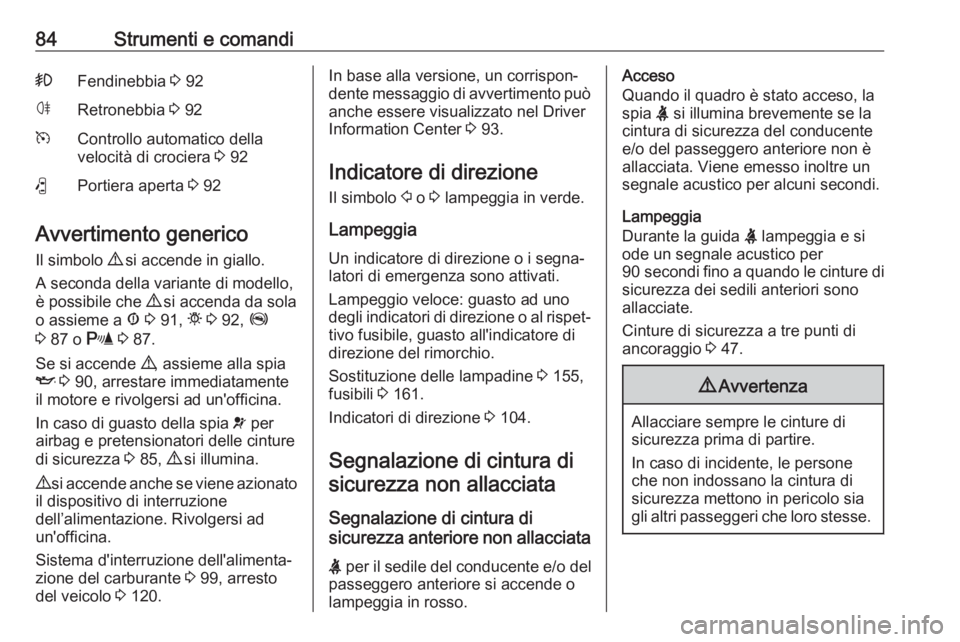

84Strumenti e comandi>Fendinebbia 3 92øRetronebbia 3 92mControllo automatico della
velocità di crociera 3 92(Portiera aperta 3 92
Avvertimento generico
Il simbolo 9 si accende in giallo.
A seconda della variante di modello,
è possibile che 9 si accenda da sola
o assieme a Æ 3 91, t 3 92, Z
3 87 o r 3 87.
Se si accende 9, assieme alla spia
I 3 90, arrestare immediatamente
il motore e rivolgersi ad un'officina.
In caso di guasto della spia v per
airbag e pretensionatori delle cinture
di sicurezza 3 85, 9 si illumina.
9 si accende anche se viene azionato
il dispositivo di interruzione
dell’alimentazione. Rivolgersi ad
un'officina.
Sistema d'interruzione dell'alimenta‐
zione del carburante 3 99, arresto
del veicolo 3 120.
In base alla versione, un corrispon‐
dente messaggio di avvertimento può anche essere visualizzato nel Driver
Information Center 3 93.
Indicatore di direzione
Il simbolo 2 o 3 lampeggia in verde.
Lampeggia Un indicatore di direzione o i segna‐latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 155,
fusibili 3 161.
Indicatori di direzione 3 104.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
X per il sedile del conducente e/o del
passeggero anteriore si accende o
lampeggia in rosso.Acceso
Quando il quadro è stato acceso, la
spia X si illumina brevemente se la
cintura di sicurezza del conducente
e/o del passeggero anteriore non è
allacciata. Viene emesso inoltre un
segnale acustico per alcuni secondi.
Lampeggia
Durante la guida X lampeggia e si
ode un segnale acustico per
90 secondi fino a quando le cinture di
sicurezza dei sedili anteriori sono
allacciate.
Cinture di sicurezza a tre punti di
ancoraggio 3 47.9 Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.

Strumenti e comandi85Avviso
Il volume del segnale acustico può
essere regolato anche mediante il Driver Information Center 3 93.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa
quattro secondi.
Se non si accende, non si spegne
dopo quattro secondi o se si accende durante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.
In base alla versione, 9 si illumina in
caso di guasto della spia v.
Avvertimento generico 9 3 84.In base alla versione, un corrispon‐
dente messaggio di avvertimento, ad
es. Avaria airbag , può anche essere
visualizzato nel Driver Information Center 3 93.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 45, 3 49.
Disattivazione degli airbag Il simbolo * si accende in giallo.
Con l'airbag del passeggero
anteriore attivato:
Quando il quadro è acceso, la spia
* si illumina per circa
quattro secondi, lampeggia per altri
quattro secondi e poi si spegne.
Con l'airbag del passeggero
anteriore disattivato:
* si accende in giallo fisso.
Disattivazione dell'airbag 3 53.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata e il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.

86Strumenti e comandiSpia MILIl simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
In base alla versione, un messaggio
di avvertimento può anche essere visualizzato nel Driver Information
Centre 3 93.Impianto frenante
Il simbolo R si accende in rosso.
Si accende dopo l'inserimento dell'ac‐
censione se viene azionato il freno di stazionamento 3 132. Un segnale
acustico verrà emesso se una deter‐
minata velocità viene superata con il
freno di stazionamento inserito.
Si accende al rilascio del freno di
stazionamento se il livello del liquido
dei freni è insufficiente 3 152.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende in caso di guasto al servo‐ freno a depressione; il pedale delfreno diventa rigido se premuto. L'im‐
pianto frenante rimane operativo, ma
l'azione del servofreno è ridotta.
Anche l'azionamento dello sterzo può richiedere uno sforzo maggiore.
In base alla versione, un corrispon‐
dente messaggio di avvertimento, ad
es. Insuff. liv. liquido freni , può anche
essere visualizzato nel Driver Infor‐
mation Center 3 93.
Usura delle pastiglie dei freni
Il simbolo F si accende in giallo.
Le pastiglie dei freni anteriori sono
usurate, rivolgersi immediatamente
ad un'officina.
In base alla versione, un corrispon‐
dente messaggio di avvertimento, ad
es. Far controllare pastiglie dei freni ,
può anche essere visualizzato nel Driver Information Center 3 93.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.

Strumenti e comandi87Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Se u si illumina insieme a R, c'è un
guasto nell'impianto frenante. In base alla versione, un corrispondente
messaggio di avvertimento, ad es.
ABS non disponib. , può anche essere
visualizzato nel Driver Information
Center 3 93. Rivolgersi immediata‐
mente ad un'officina.
Sistema di antibloccaggio 3 131.
Cambio Il simbolo s si accende in rosso.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
s si accende durante la guida
quando un guasto è presente nel
cambio.
È possibile che un messaggio
compaia anche nel Driver Information
Centre 3 93 e che venga emesso
un segnale acustico.È possibile proseguire il viaggio a
condizione che si guidi con estrema
cautela e previdenza.
Fare riparare la causa del guasto
presso un'officina il prima possibile.
Cambio manuale automatizzato
3 127.
Cambio marcia
[ o Ò si illumina in verde nel Driver
Information Center 3 93 quando è
consigliabile un cambio marcia per
risparmiare carburante.
Assistenza per le partenze in salita
Il simbolo Z si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Se la spia non si spegne dopo pochi
secondi o se si illumina durante la
guida, è presente un guasto nel
sistema di assistenza per le partenze
in salita. Contattare un'officina per
risolvere il guasto.La spia del Controllo elettronico di
stabilità (ESC) R potrebbe illuminarsi
3 88 insieme a Z.
In base alla versione, 9 potrebbe illu‐
minarsi in alternativa se la spia Z
non è presente. Un corrispondente
messaggio di avvertimento, ad es. Hill
holder non disponib. , può anche
essere visualizzato nel Driver Infor‐
mation Center 3 93.
Avvertimento generico 9 3 84.
Assistenza per le partenze in salita 3 133.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
Guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure

88Strumenti e comandiInterferenza da parte di altre sorgentidi ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
La spia 9 si illuminerà in alternativa
se la spia r non è presente. In base
alla versione, un corrispondente
messaggio di avvertimento, ad es.
Ausilio parcheggio non disponib. , può
anche essere visualizzato nel Driver
Information Center 3 93.
Avvertimento generico 9 3 84.
Ausilio al parcheggio con sensori a
ultrasuoni 3 137.
Controllo elettronico della stabilità (ESC)
Il simbolo R si accende o lampeggia
in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.Lampeggia durante la marcia
Il sistema è correttamente inserito. La potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Si accende durante la guida Si è verificato un guasto nel sistema.
È possibile continuare il viaggio.
Tuttavia, a seconda delle condizioni
del manto stradale, la stabilità di
guida potrebbe risultare compro‐
messa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
In base alla versione, un corrispon‐
dente messaggio di avvertimento, ad
es. ESP non disponib. , può anche
essere visualizzato nel Driver Infor‐ mation Center 3 93.
Controllo elettronico di stabilità (ESC)
3 134, Sistema di controllo della
trazione/Dispositivo antislittamento (ASR) 3 133.Temperatura del liquido di
raffreddamento del motore
Il simbolo $ si accende in rosso.
Si accende per alcuni secondi dopo l'inserimento dell'accensione.
Se la spia $ si accende, la tempera‐
tura del liquido refrigerante è troppo
alta. In base alla versione, un
messaggio di avvertimento può
anche essere visualizzato nel Driver
Information Centre 3 93. Rivolgersi
ad un'officina.Attenzione
Se la temperatura del liquido refri‐ gerante del motore è troppo alta,arrestare il veicolo e spegnere ilquadro. Danno al motore. Control‐ lare il livello del liquido refrige‐
rante.
Se la spia di controllo resta
accesa, chiedete assistenza alla
vostra officina.
Indicatore della temperatura del
liquido di raffreddamento del motore
3 80.
