OPEL COMBO D 2017.5 Manuel d'utilisation (in French)

Soins du véhicule169Outillage du véhiculeOutillage
Fourgonnette
L'outillage et l'équipement de levage
du véhicule se trouvent dans le
compartiment de rangement derrière
le siège avant. Tirer la poignée avant
et faire glisser le siège vers l'avant
pour accéder 3 38.
Combi, Combo Tour
Les outils et l'équipement de levage
par cric du véhicule sont rangés dans
le coffre, derrière un panneau sur le
côté droit.
Changement de roue 3 177.
Roue de secours 3 179.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Les pneus de taille 185/65 R15,
195/65 R15 et 195/60 R16 C sont
autorisés en tant que pneus d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.

170Soins du véhiculeDésignations des pneuspar exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlatC:usage commercial ou trans‐
port16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse
maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 199.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens
de rotation correct est reconnaissable au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 204.L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte (si présent) indique
l'équipement pneumatique d'origine
du véhicule et les pressions de
gonflage correspondantes. Toujours
gonfler les pneus aux pressions indi‐
quées sur l'étiquette.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Le surgonflage ou le sous-gonflage des pneus par rapport aux pressionsprescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 196.
2. Identifier les pneus correspon‐ dants.

Soins du véhicule171Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 204.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule avec système de surveillance de la
pression des pneus, couper le
contact.
Importance de la température
La pression des pneus dépend de la température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa (0,1 bar) pour une augmenta‐
tion de température de 10 °C. Cet
élément doit être pris en compte lors
de la vérification de pneus chauds.
Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus utilise une tech‐
nologie de signaux radio et de
capteurs pour contrôler les pressions
des pneus.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Les capteurs du système de surveil‐
lance de la pression des pneus
surveillent la pression d'air des pneus et transmettent les valeurs à un
récepteur situé dans le véhicule.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Tableau de pression des pneus
3 204.

172Soins du véhiculeRemarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation du type de véhicule.
Basse pression des pneus
La détection d'un problème de basse
pression de pneu est indiquée par l'il‐
lumination du témoin w 3 90 accom‐
pagnée par un signal sonore. Dans
les véhicules équipés de la version
multifonction du centre d'informations du conducteur, un message corres‐pondant est également affiché.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 204.
Après avoir procédé au gonflage, il
peut être nécessaire de mettre à jour
les valeurs de pression des pneus
dans le système. Pendant ce temps,
le symbole w peut s'allumer.
Si le symbole w s'allume à des
températures plus basses et s'éteint
après quelques instants de conduite,
cela peut être un signe que les pneus
atteignent un état de basse pression.
Vérifier la pression des quatre pneus.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la valeur de pression des
pneus n'est pas reconnue par le
système et le témoin w clignote
pendant plusieurs secondes puis s'al‐
lume en continu. Dans les véhicules
équipés de la version multifonction du centre d'informations du conducteur,
un message correspondant est
également affiché.Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le
système de surveillance de la pres‐
sion des pneus n'est pas opérationnel avec ces roues. Le système de
surveillance de la pression des pneus
reste opérationnel pour les trois
autres roues.
Roue de secours 3 179 , changement
d'une roue 3 177.
Le témoin w et, en fonction de la
version, un message correspondant
s'affichent à chaque cycle d'allu‐
mage, jusqu'à ce que les pneus
soient gonflés à la pression correcte.
Centre d'informations du conducteur
3 94.
Fonction de réapprentissage Une fois les roues changées, le
système de surveillance de la pres‐
sion des pneus doit procéder à un
nouveau calcul. La procédure de
réapprentissage nécessite jusqu'à
20 minutes de conduite à une vitesse
minimale de 20 km/h.

Soins du véhicule173Si des problèmes se présentent
pendant la procédure de réapprentis‐
sage, le témoin w clignote pendant
plusieurs secondes puis s'allume en
continu. En fonction de la version, un message d'avertissement peut s'affi‐
cher dans le centre d'informations du conducteur.
Centre d'informations du conducteur 3 94.
Remarques générales
L'utilisation de chaînes à neige ou de kits de réparation de pneu du type
liquide disponibles dans le commerce
peut entraver le fonctionnement du
système. Des kits de réparation des
pneus approuvés par l'usine peuvent
être utilisés.
Kit de réparation des pneus 3 174,
Chaînes à neige 3 174.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.À chaque remplacement des pneus
les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien par un atelier.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter régulièrement
les roues avant avec les roues
arrière. S'assurer que le sens de rota‐ tion des roues est le même qu'aupa‐
ravant.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.

174Soins du véhiculeChangement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage
nominale et procéder à d'autres modi‐
fications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
Ne pas dépasser la vitesse de
50 km/h quand les chaînes à neige sont montées.9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Kit de réparation des pneus
De petits dégâts sur la bande de
roulement du pneu peuvent être répa‐
rés avec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.

Soins du véhicule1759Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement,
engager le premier rapport ou la
marche arrière.
Le kit de réparation des pneus peut
se trouver sous le siège avant, dans
la boîte à gants ou sur le côté droit du coffre, derrière un cache.
1. Sortir le kit de réparation des pneus du véhicule.
2. Enlever le compresseur.
3. Disposer le compresseur vertica‐ lement près du pneu.
4. Dévisser le capuchon de valve de
la roue défectueuse.
5. Visser le flexible de remplissage sur la valve du pneu.
6. Le commutateur du compresseur doit être placé sur J.
7. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie du véhicule.
8. Régler le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
9. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
Pression des pneus 3 204.
Quand la pression correcte est
atteinte, éteindre le compresseur.
10. Si une pression de 1,5 bar n'est pas atteinte au bout de
cinq minutes, enlever le kit de
réparation des pneus. Avancer ou

176Soins du véhiculereculer le véhicule d'un tour de
roue. Brancher à nouveau le kit de réparation de pneus et poursuivrela procédure de remplissage
pendant cinq minutes. Si une
pression de 1,8 bar n'est toujours
pas atteinte au bout de
cinq minutes, le pneu est trop
fortement endommagé. Prendre
contact avec un atelier.
Ne pas faire fonctionner le
compresseur pendant plus de
20 minutes.
11. Détacher le kit de réparation des pneus.
12. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
13. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
14. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de
dix minutes ), s'arrêter et contrôler
la pression des pneus. À cet effet,visser directement le flexible d'air
sur la valve du pneu et le
compresseur.
Si la pression du pneu dépasse
1,8 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,8 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un
atelier.
15. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter et le laisser refroidir.
Être attentif à la date d'expiration du
kit. Cette date dépassée, la capacité d'étanchéisation ne peut plus être
garantie. Tenir compte des consi‐
gnes de stockage mentionnées sur
la bouteille du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre
la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -20 °C.

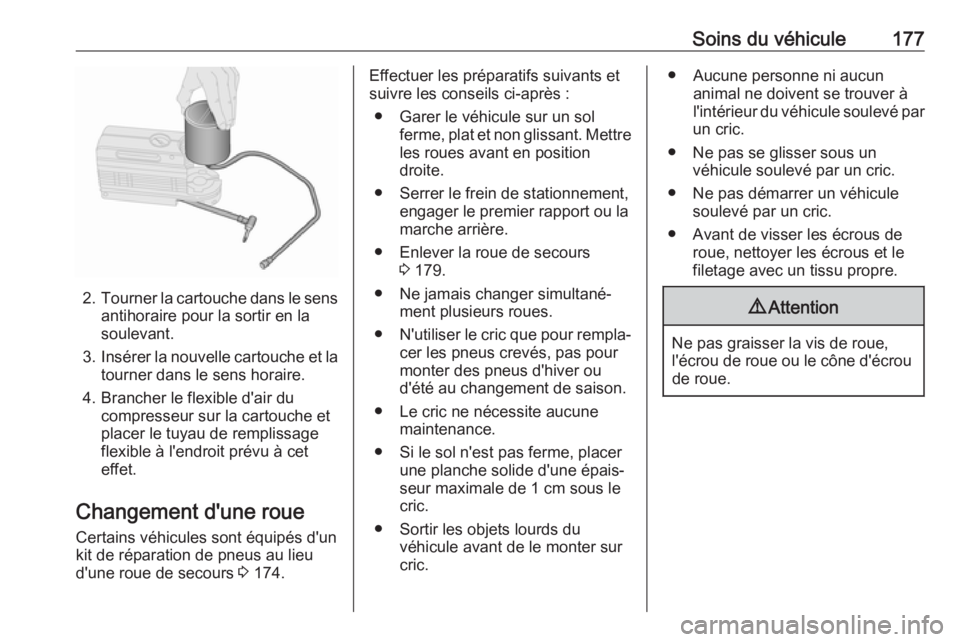

Remplacement de la cartouche
de produit d'étanchéité
Pour remplacer la cartouche de
produit d'étanchéité :
1. Débrancher le flexible d'air du compresseur.

Soins du véhicule177
2.Tourner la cartouche dans le sens
antihoraire pour la sortir en la
soulevant.
3. Insérer la nouvelle cartouche et la
tourner dans le sens horaire.
4. Brancher le flexible d'air du compresseur sur la cartouche et
placer le tuyau de remplissage
flexible à l'endroit prévu à cet
effet.
Changement d'une roue
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 174.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager le premier rapport ou la
marche arrière.
● Enlever la roue de secours 3 179.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de visser les écrous de roue, nettoyer les écrous et le
filetage avec un tissu propre.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.

178Soins du véhicule

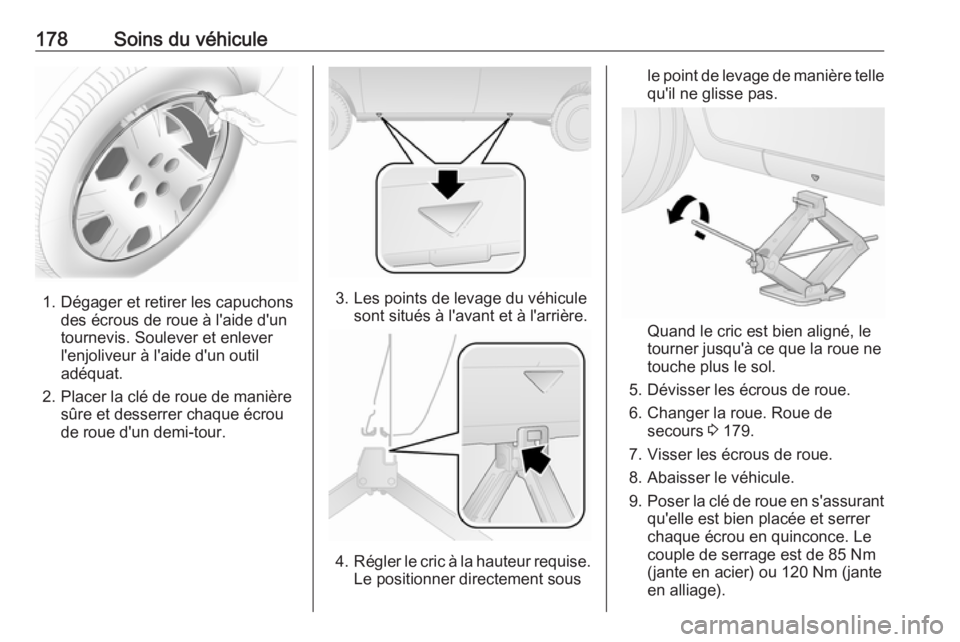

1. Dégager et retirer les capuchonsdes écrous de roue à l'aide d'un
tournevis. Soulever et enlever
l'enjoliveur à l'aide d'un outil
adéquat.
2. Placer la clé de roue de manière sûre et desserrer chaque écrou
de roue d'un demi-tour.3. Les points de levage du véhicule sont situés à l'avant et à l'arrière.
4.Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.
Quand le cric est bien aligné, le
tourner jusqu'à ce que la roue ne touche plus le sol.
5. Dévisser les écrous de roue.
6. Changer la roue. Roue de secours 3 179.
7. Visser les écrous de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque écrou en quinconce. Le
couple de serrage est de 85 Nm
(jante en acier) ou 120 Nm (jante
en alliage).
