OPEL COMBO D 2017.5 Savininko vadovas (in Lithuanian)

Sėdynės, atramos59U:Universalus tinkamumas kartu su trijų tvirtinimo taškų sėdynės diržu.X:Šioje svorio klasėje neleidžiama naudoti jokia vaikų tvirtinimo sistema.
Leistini pasirinkimai ISOFIX vaiko tvirtinimo sistemaiSvorio klasėDydžio
klasėĮranga
Ant
priekinės
keleivio
sėdynėsAnt šoninių
sėdynių
antroje
eilėjeAnt
centrinės
sėdynės
antroje eilėjeAnt
sėdynių
trečioje
eilėje0 grupė: iki 10 kg
arba maždaug 10 mėnesiųEISO/R1XILXX0+ grupė: iki 13 kg
arba maždaug dviejų metųEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXI grupė: nuo 9 iki 18 kg
arba maždaug nuo aštuonių mėnesių iki
keturių metųDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
ISOFIX vaikišką kėdutę galima įrengti iki galo pakėlus galvos atramą.

60Sėdynės, atramosIL:Tinka tam tikroms ISOFIX tvirtinimo sistemoms, patenkančioms į šias kategorijas: nurodytam automobiliui, apribota
arba pusiau universali. ISOFIX tvirtinimo sistema turi būti patvirtinta konkrečiam automobilio tipui.IUF:Tinka į priekį nukreiptoms universalios kategorijos ISOFIX vaiko tvirtinimo sistemoms, patvirtintoms konkrečiai svorio klasei.X:Šiai svorio klasei nėra patvirtinta jokia ISOFIX vaiko tvirtinimo sistema.
ISOFIX dydžio klasė ir sėdynės įranga
A – ISO/F3:į priekį nukreipta vaiko tvirtinimo sistema, skirta didžiausiems vaikams 9–18 kg svorio klasėjeB – ISO/F2:į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėjeB1 – ISO/F2X:į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėjeC – ISO/R3:į galą nukreipta vaiko tvirtinimo sistema, skirta iki 18 kg sveriantiems vaikamsD – ISO/R2:į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 18 kgE – ISO/R1:į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams iki 13 kg svorio klasėje

Daiktų laikymo vietos61Daiktų laikymo
vietosDaiktų laikymo skyriai ..................61
Laikymo skyrius prietaisų skydelyje ................................... 61
Daiktadėžė ................................ 62
Puodelių laikikliai .......................62
Priekinis laikymo skyrelis ...........62
Viršutinė saugykla .....................62
Saugykla po sėdyne ..................63
Bagažinės skyrius ........................63
Užpakalinis daiktų laikymo skyrius ...................................... 63
Bagažinės skyriaus dangtis .......64
Ąselės grindyse ......................... 66
Krovinių skyriaus grotelės .........67
Stogo bagažinės sistema ............68
Stogo bagažinė ......................... 68
Informacija apie krovinių kro‐
vimą ............................................. 69Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pakeitus važiavimo kryptį ar
avarijos atveju keleivius gali
sužaloti po saloną mėtomi daiktai.
Laikymo skyrius prietaisų
skydelyje
Daiktų laikymo skyriai įrengti abiejose prietaisų skydelio pusėse.
Dokumentų laikiklis
Patraukite galinę dokumentų laikiklio
dalį aukštyn nuo prietaisų skydo ir
palikite jį pakeltą.
Norėdami sudėti, nuleiskite
dokumentų laikiklį atgal į prietaisų
skydą, spausdami jį tol, kol jis
spragtelėdamas užsifiksuos.

62Daiktų laikymo vietosDaiktadėžė
Daiktadėžės dangtis atidaromas
patraukiant svirtelę.
Atsižvelgiant į versiją, daiktadėžė gali
būti užrakinama uždegimo rakteliu.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Puodelių laikikliai įrengti kronšteine
tarp priekinių sėdynių.
Puodelių laikiklius taip pat galima
naudoti nešiojamai peleninei laikyti
3 76.
Priekinis laikymo skyrelis Priekinių durelių kišenėse įrengtidaiktų laikymo skyriai.
Ant kabinos pertvaros (kur yra)
sumontuoti kabliukai paltams.
Viršutinė saugykla
Viršutinėje saugykloje laikykite tik
lengvus daiktus, pavyzdžiui,
dokumentus arba žemėlapius.

Daiktų laikymo vietos63Saugykla po sėdyne
Norėdami atidaryti daiktų laikymo
vietą, patraukite už kilpos, esančios
ant sėdynės minkštosios sėdimos dalies.
Bagažinės skyrius
Užpakalinis daiktų laikymoskyrius
Daiktų laikymo skyriai įrengti galinių
durelių kišenėse ir krovinių skyriaus
šoninėse sienelėse.
Stogo skersiniai Neviršykite maksimalios 25 kg
apkrovos (į kurią įskaitomas skersinių
svoris). Visada vienodai paskirstykite
krovinį ant stogo skersinių. Krovinys
neturi užstoti durelių, kad jas galima
būtų tinkamai darinėti.
Reguliariai priveržkite keturių laikiklių
tvirtinimo varžtus.Įspėjimas
Nenaudokite elastinių tvirtinimo
diržų, pvz., elastingos virvės.
Rekomenduojame naudoti
austinius diržus.
Stogo skersiniai skirti tvirtinimui
konkrečioje padėtyje. Negalima
užtikrinti, kad stogo skersiniai bus tinkamai pritvirtinti, jeigu juos bus
bandoma montuoti kitokioje padėtyje.
Tarp skersinių apačios ir automobilio
kėbulo negalima dėti jokių medžiagų
(pvz., gumos, plastiko), norint
užtikrinti tinkamą pritvirtinimą.9 Perspėjimas
Naudojant stogo skersinius, gali
pasikeisti automobilio vairavimo ir
valdymo sąlygos.

64Daiktų laikymo vietosNuėmimas
Jeigu nenaudojamus stogo
skersinius norite nuimti:
1. Vienoje automobilio pusėje pasukite rankeną, esančią po
pirmu stogo skersiniu (ji įrengta po laikikliu), kad ją atlaisvintumėte,
tada pastumkite rankeną į vidų,
automobilio centro link.
2. Tą patį pakartokite kitoje automobilio pusėje.
3. Pastumkite stogo skersinį į viršų, kad jis abejose pusėse
atsilaisvintų nuo laikiklio, ir
visiškai nuimkite stogo skersinį.
4. Nuimkite antrą stogo skersinį, pakartoję tuos pačius veiksmus.
5. Atsukite keturių laikiklių varžtus, kad nuimtumėte nuo automobiliokėbulo laikiklius.
Bagažinės skyriaus dangtis
Ištraukiamas bagažinės skyriaus
dangtis
Ant ištraukiamo bagažinės skyriaus
dangčio draudžiama dėti sunkius
daiktus ar daiktus aštriais kampais.
Uždarymas
Traukite dangtį pirmyn iki galo
naudodamiesi rankenėle ir
užfiksuokite jį šoniniuose laikikliuose.

Daiktų laikymo vietos65Atidarymas
Nuimkite bagažinės skyriaus dangtį
nuo šonuose esančių laikiklių.
Prilaikydami dangtį, leiskite jam iki
galo susivynioti.
Nuėmimas
Atidarykite bagažinės skyriaus
dangtį.
Patraukite atlaisvinimo svirtį ir
pakelkite dangtį nuo laikiklių.
Įrengimas
Įtaisykite abi krovinių skyriaus
dangčio puses į griovelius, patraukite atlaisvinimo svirtį. Įtaisykite krovinių
skyriaus dangtį ir sujunkite.
Galinė lentyna
Galinė lentyna susideda iš dviejų
dalių: priekinės ir galinės. Priekinę
dalį galima atidaryti ir uždaryti,
lanksčiau išnaudojant krovinių skyrių.
Ant galinės lentynos draudžiama dėti
itin sunkius daiktus ar daiktus aštriais kampais.9 Perspėjimas
Visada įsitikinkite, kad krovinys
automobilyje yra saugiai laikomas. Kitu atveju daiktai gali patekti į
automobilio vidų ir sužeisti jus
arba sugadinti automobilį ar patį
krovinį.

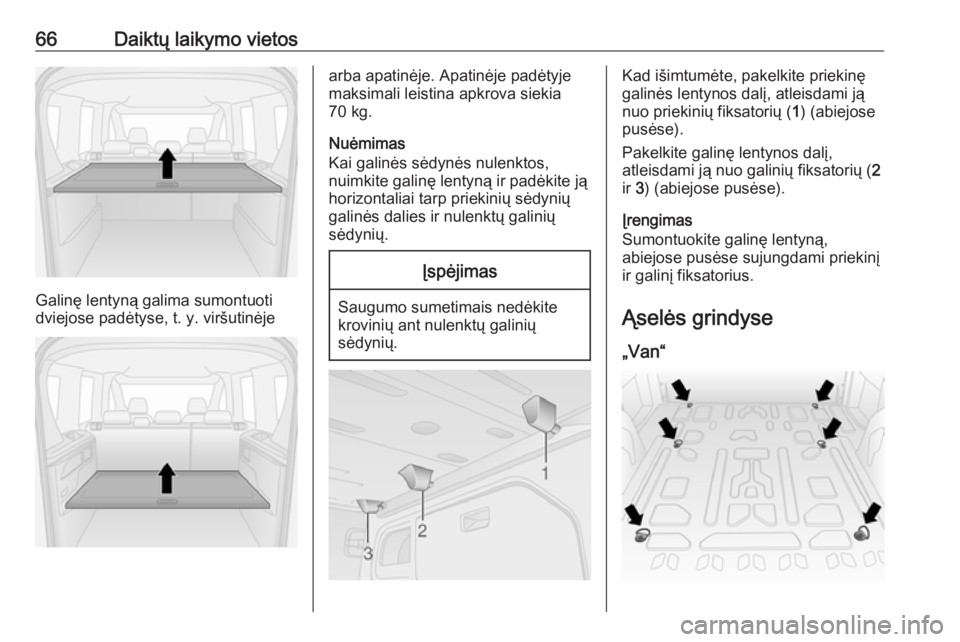

66Daiktų laikymo vietos
Galinę lentyną galima sumontuoti
dviejose padėtyse, t. y. viršutinėje
arba apatinėje. Apatinėje padėtyje
maksimali leistina apkrova siekia
70 kg.
Nuėmimas
Kai galinės sėdynės nulenktos,
nuimkite galinę lentyną ir padėkite ją
horizontaliai tarp priekinių sėdynių
galinės dalies ir nulenktų galinių
sėdynių.Įspėjimas
Saugumo sumetimais nedėkite
krovinių ant nulenktų galinių
sėdynių.
Kad išimtumėte, pakelkite priekinę galinės lentynos dalį, atleisdami ją
nuo priekinių fiksatorių ( 1) (abiejose
pusėse).
Pakelkite galinę lentynos dalį,
atleisdami ją nuo galinių fiksatorių ( 2
ir 3) (abiejose pusėse).
Įrengimas
Sumontuokite galinę lentyną,
abiejose pusėse sujungdami priekinį
ir galinį fiksatorius.
Ąselės grindyse
„Van“

Daiktų laikymo vietos67Tvirtinimo ąselės krovinių skyriaus
grindyse įrengtos tam, kad būtų
galima pritvirtinti krovinį tvirtinimo
diržais (kad neslydinėtų) arba įrengti
bagažo grindų tinklelį.
„Combo Tour“
Tvirtinimo ąselių skaičius ir vieta
priklauso nuo transporto priemonės.
Didžiausia tvirtinimo ąseles veikianti
jėga neturi viršyti 500 daN/5 kN/
5000 N.
Atsižvelgiant į šalį, etiketėje gali būti
pateikta maksimali jėga.
Pastaba
Etiketėje pateiktos specifikacijos
visada turi pirmenybę prieš pateiktas
šiame vadove.
Informacija apie pakrovimą 3 69.
Krovinių skyriaus grotelės
Atsižvelgiant į versiją, krovinių
skyriaus plotą galima padidinti
atidarant priekyje sėdinčio keleivio pusėje esančią krovinių skyriauspertvarą (kur yra).
● Nulenkite priekinę keleivio sėdynę. Žr. „Sėdynės
nulenkimas“ 3 38.
● Iš krovinių skyriaus vidaus atleiskite kaištį (1), esantį
pertvaros galinėje dalyje, kad
atfiksuotumėte. Tada pasukdami atidarykite pertvaros dureles virš
nulenktos priekinės keleivio
sėdynės.

68Daiktų laikymo vietos● Įkiškite kaištį į lizdą (2), esantįnulenktos priekinės keleivio
sėdynės atloše, kad
užfiksuotumėte reikiamoje
padėtyje.9 Perspėjimas
Važiuojant bagažinės skyriaus
pertvara turi būti užfiksuota
vienoje iš padėčių. Kitaip staigaus stabdymo metu, staigiai pakeitus
važiavimo kryptį ar avarijos atveju
pertvara gali sužaloti keleivius.
Pakopinė pertvara
Atsižvelgiant į versiją, už vairuotojo
sėdynės arba už galinių sėdynių gali
būti montuojama pakopinė pertvara,
sauganti keleivius nuo krovinių
skyriuje esančių nepritvirtintų daiktų.
Stogo bagažinės
sistema
Stogo bagažinė
Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo
bagažinės sistemą. Dėl papildomos
informacijos kreipkitės į autoservisą.
Laikykitės gamintojo pateikiamų
montavimo instrukcijų, kai
nenaudojate, stogo bagažinę
nuimkite.
Stogo bagažinės tvirtinimasNorėdami pritvirtinti stogo laikiklius,
tvirtinimo varžtus įstatykite
iliustracijoje nurodytose angose.
Pastaba
Stogo bagažinių neleidžiama
naudoti variantuose aukštu stogu
(H2).
Automobilio matmenys 3 193.
