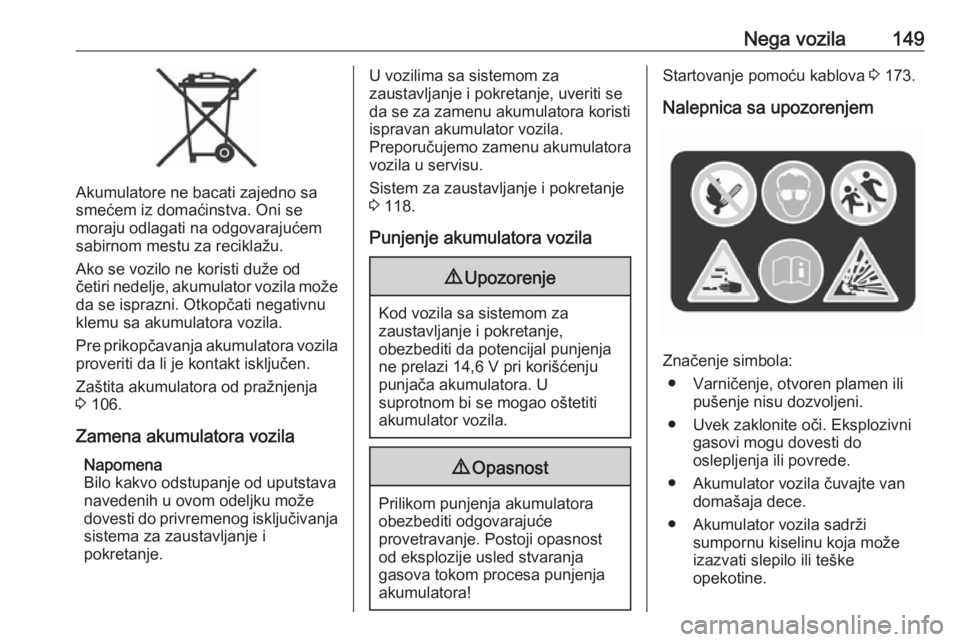

Nega vozila149
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi duže od
četiri nedelje, akumulator vozila može
da se isprazni. Otkopčati negativnu
klemu sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da li je kontakt isključen.
Zaštita akumulatora od pražnjenja
3 106.
Zamena akumulatora vozila Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
U vozilima sa sistemom za
zaustavljanje i pokretanje, uveriti se
da se za zamenu akumulatora koristi
ispravan akumulator vozila.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 118.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 173.
Nalepnica sa upozorenjem
Značenje simbola: ● Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
● Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do
oslepljenja ili povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.

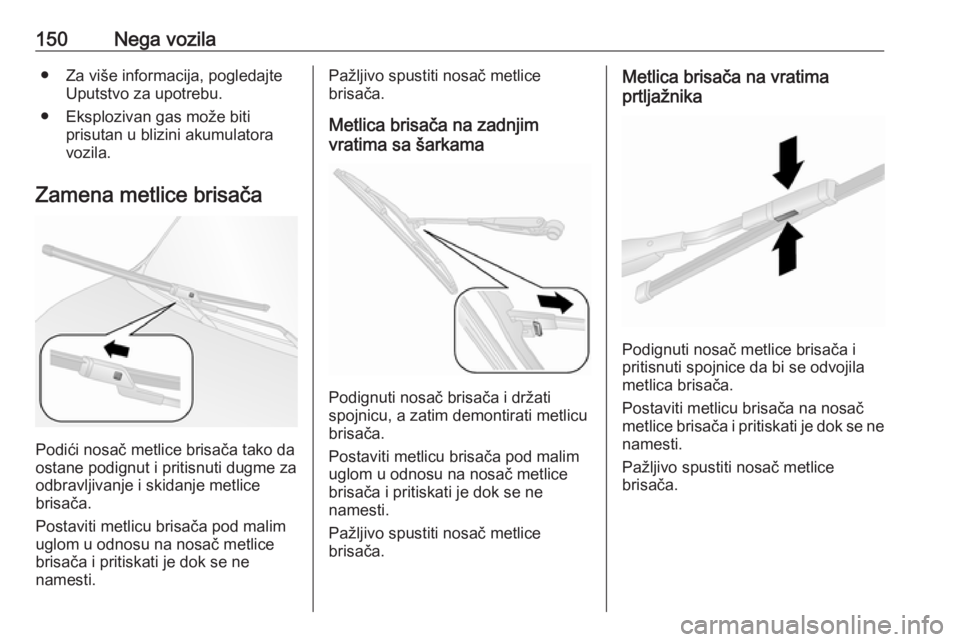

150Nega vozila● Za više informacija, pogledajteUputstvo za upotrebu.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.
Zamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za
odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na zadnjim
vratima sa šarkama
Podignuti nosač brisača i držati
spojnicu, a zatim demontirati metlicu brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na vratima
prtljažnika
Podignuti nosač metlice brisača i
pritisnuti spojnice da bi se odvojila
metlica brisača.
Postaviti metlicu brisača na nosač
metlice brisača i pritiskati je dok se ne namesti.
Pažljivo spustiti nosač metlice
brisača.

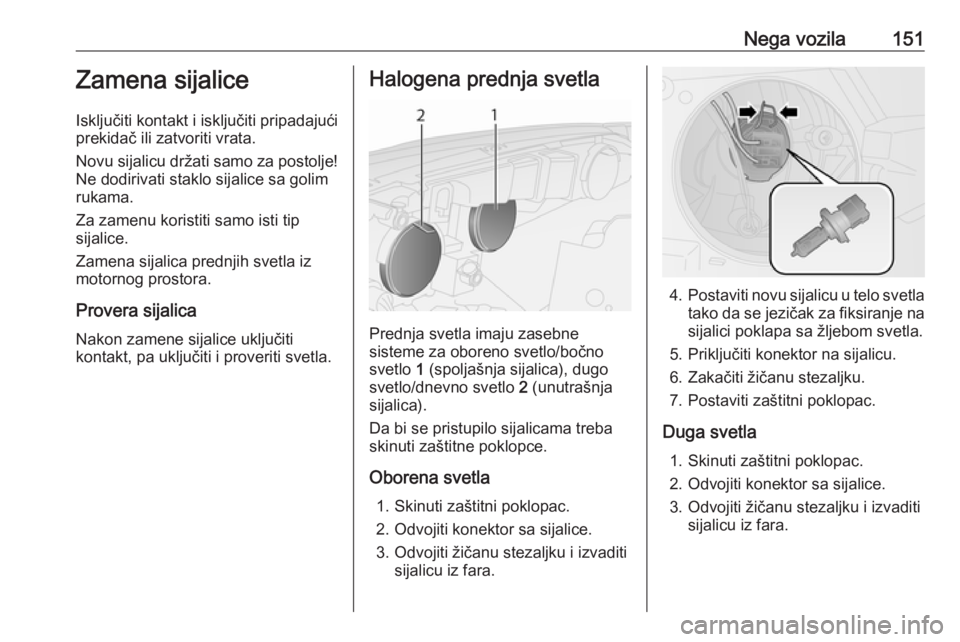

Nega vozila151Zamena sijalice
Isključiti kontakt i isključiti pripadajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje!
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.Halogena prednja svetla
Prednja svetla imaju zasebne
sisteme za oboreno svetlo/bočno
svetlo 1 (spoljašnja sijalica), dugo
svetlo/dnevno svetlo 2 (unutrašnja
sijalica).
Da bi se pristupilo sijalicama treba
skinuti zaštitne poklopce.
Oborena svetla 1. Skinuti zaštitni poklopac.
2. Odvojiti konektor sa sijalice.
3. Odvojiti žičanu stezaljku i izvaditi sijalicu iz fara.
4. Postaviti novu sijalicu u telo svetla
tako da se jezičak za fiksiranje na sijalici poklapa sa žljebom svetla.
5. Priključiti konektor na sijalicu.
6. Zakačiti žičanu stezaljku.
7. Postaviti zaštitni poklopac.
Duga svetla 1. Skinuti zaštitni poklopac.
2. Odvojiti konektor sa sijalice.
3. Odvojiti žičanu stezaljku i izvaditi sijalicu iz fara.

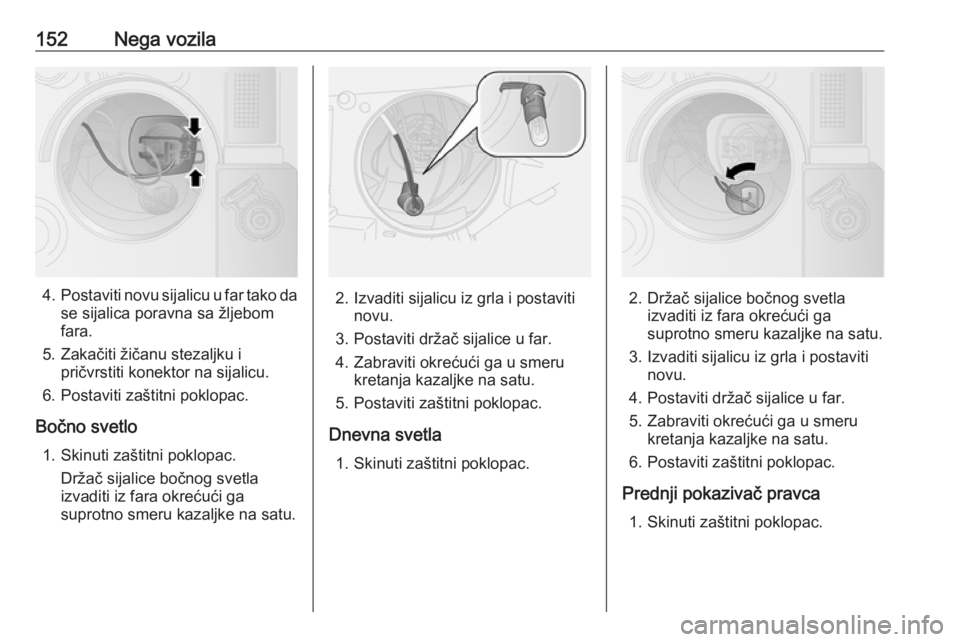

152Nega vozila
4.Postaviti novu sijalicu u far tako da
se sijalica poravna sa žljebom
fara.
5. Zakačiti žičanu stezaljku i pričvrstiti konektor na sijalicu.
6. Postaviti zaštitni poklopac.
Bočno svetlo 1. Skinuti zaštitni poklopac. Držač sijalice bočnog svetla
izvaditi iz fara okrećući ga
suprotno smeru kazaljke na satu.2. Izvaditi sijalicu iz grla i postaviti novu.
3. Postaviti držač sijalice u far.
4. Zabraviti okrećući ga u smeru kretanja kazaljke na satu.
5. Postaviti zaštitni poklopac.
Dnevna svetla 1. Skinuti zaštitni poklopac.2. Držač sijalice bočnog svetla izvaditi iz fara okrećući ga
suprotno smeru kazaljke na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti držač sijalice u far.
5. Zabraviti okrećući ga u smeru kretanja kazaljke na satu.
6. Postaviti zaštitni poklopac.
Prednji pokazivač pravca 1. Skinuti zaštitni poklopac.

Nega vozila153
2. Držač sijalice bočnog svetlaizvaditi iz fara okrećući ga
suprotno smeru kazaljke na satu.
3. Lagano gurnuti sijalicu u držač, okretati suprotno smeru kazaljkena satu, izvaditi i postaviti novu
sijalicu.
4. Postaviti držač sijalice u far.
5. Zabraviti okrećući ga u smeru kretanja kazaljke na satu.
6. Postaviti zaštitni poklopac.
Svetla za maglu Zamenu sijalica obaviti u servisu.
Zadnja svetla
1. Ukloniti tri zadržna zavrtnja.
2. Izvadite sklop svetla iz vozila.
3. Odvojiti konektor iz držača sijalice.
4. Odvrnuti četiri zadržna zavrtnjapomoću odvijača. Držač sijalice
za rikverc svetlo okretati suprotno smeru kazaljke na satu i zameniti
sijalicu.
5. Izvaditi držač sijalice i zaptivač iz sklopa svetla.
6. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.

154Nega vozila
Svetlo kočnice (1)
Svetlo pokazivača pravca ( 2)
Zadnje svetlo ( 3)
Zadnje svetlo/svetlo za maglu ( 4)
7. Zaptivač postaviti na držač sijalice
vodeći računa da je pravilno
postavljen. Držač sijalice
namestiti u sklop svetla vodeći
računa da je pravilno uglavljen.
Pritegnuti četiri zadržna zavrtnja
pomoću odvijača.
8. Postaviti držač sijalice za rikverc svetlo i okretati suprotno smeru
kazaljke na satu da bi se
pričvrstio.
9. Umetnuti konektor.
10. Umetnuti sklop svetla u karoseriju
vodeći računa o pravilnom
položaju. Pritegnuti tri zadržna
zavrtnja.
11. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Zamenu sijalica obaviti u servisu.
Srednje visokopostavljenostop svetlo
Zamenu sijalica obaviti u servisu.Svetlo registarske tablice
Vrata prtljažnika
1. Umetnuti odvijač, kao što je pokazano strelicama, pritisnuti nastranu i osloboditi kućište sijalice.

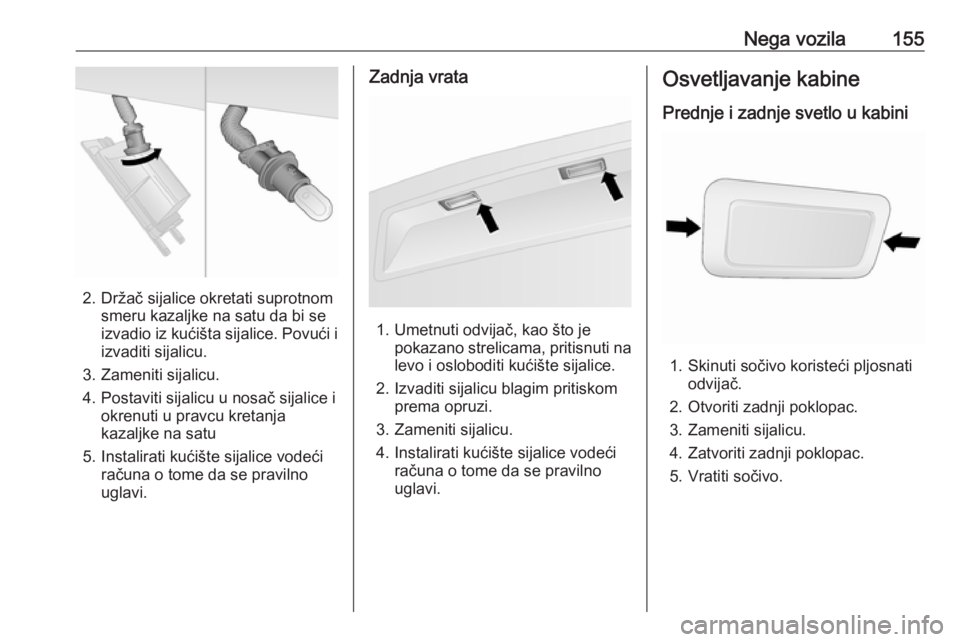

Nega vozila155
2. Držač sijalice okretati suprotnomsmeru kazaljke na satu da bi se
izvadio iz kućišta sijalice. Povući i izvaditi sijalicu.
3. Zameniti sijalicu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu
5. Instalirati kućište sijalice vodeći računa o tome da se pravilno
uglavi.
Zadnja vrata
1. Umetnuti odvijač, kao što je pokazano strelicama, pritisnuti nalevo i osloboditi kućište sijalice.
2. Izvaditi sijalicu blagim pritiskom prema opruzi.
3. Zameniti sijalicu.
4. Instalirati kućište sijalice vodeći računa o tome da se pravilno
uglavi.
Osvetljavanje kabine
Prednje i zadnje svetlo u kabini
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Otvoriti zadnji poklopac. 3. Zameniti sijalicu.
4. Zatvoriti zadnji poklopac.
5. Vratiti sočivo.

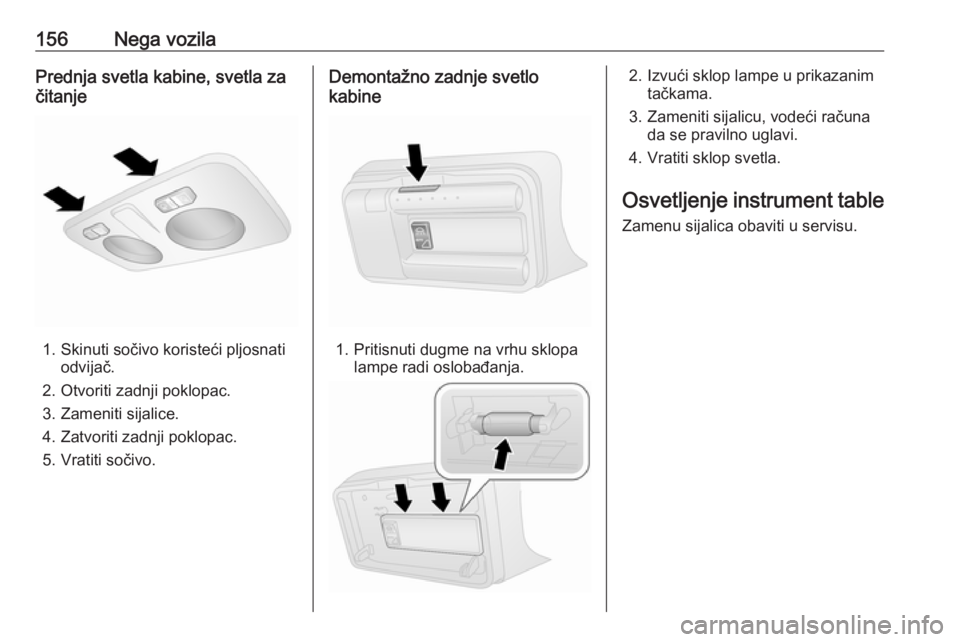

156Nega vozilaPrednja svetla kabine, svetla za
čitanje
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Otvoriti zadnji poklopac. 3. Zameniti sijalice.
4. Zatvoriti zadnji poklopac.
5. Vratiti sočivo.
Demontažno zadnje svetlo
kabine
1. Pritisnuti dugme na vrhu sklopa lampe radi oslobađanja.
2. Izvući sklop lampe u prikazanimtačkama.
3. Zameniti sijalicu, vodeći računa da se pravilno uglavi.
4. Vratiti sklop svetla.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

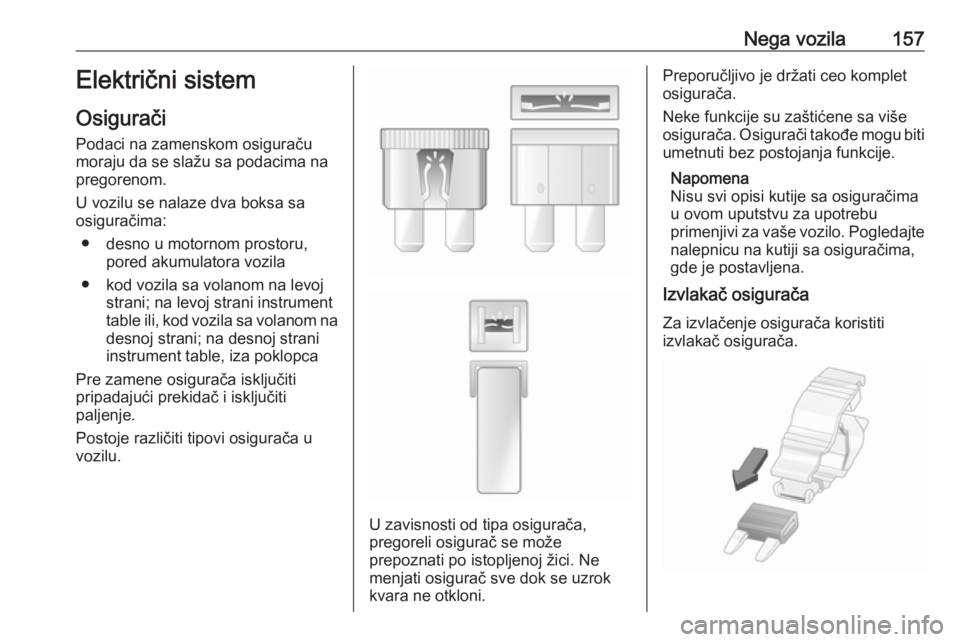

Nega vozila157Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● desno u motornom prostoru, pored akumulatora vozila
● kod vozila sa volanom na levoj strani; na levoj strani instrument
table ili, kod vozila sa volanom na desnoj strani; na desnoj strani
instrument table, iza poklopca
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različiti tipovi osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača.
Neke funkcije su zaštićene sa više
osigurača. Osigurači takođe mogu biti
umetnuti bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte
nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
Za izvlačenje osigurača koristiti
izvlakač osigurača.

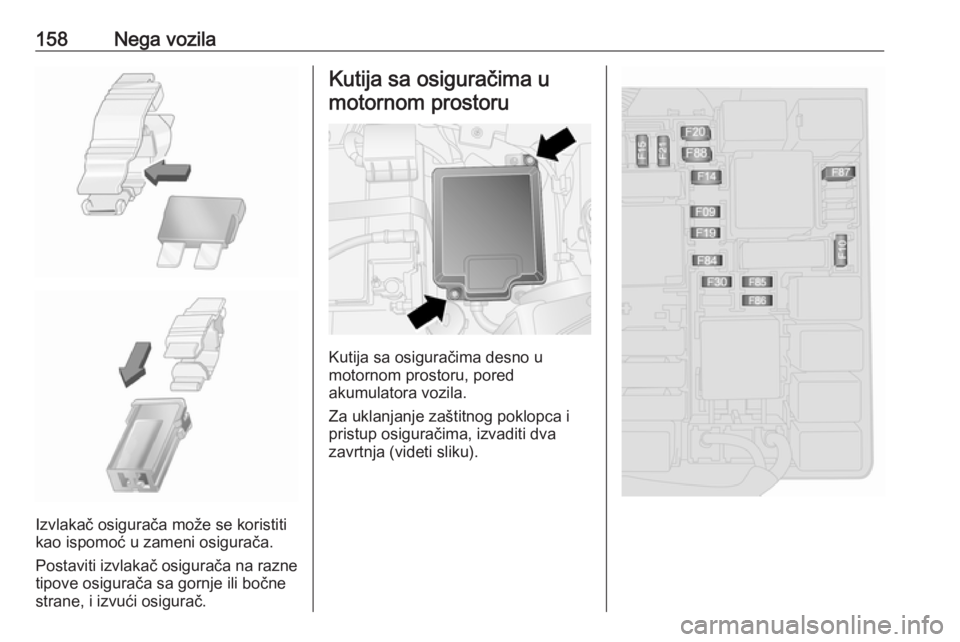

158Nega vozila
Izvlakač osigurača može se koristiti
kao ispomoć u zameni osigurača.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija sa osiguračima desno u
motornom prostoru, pored
akumulatora vozila.
Za uklanjanje zaštitnog poklopca i pristup osiguračima, izvaditi dva
zavrtnja (videti sliku).
