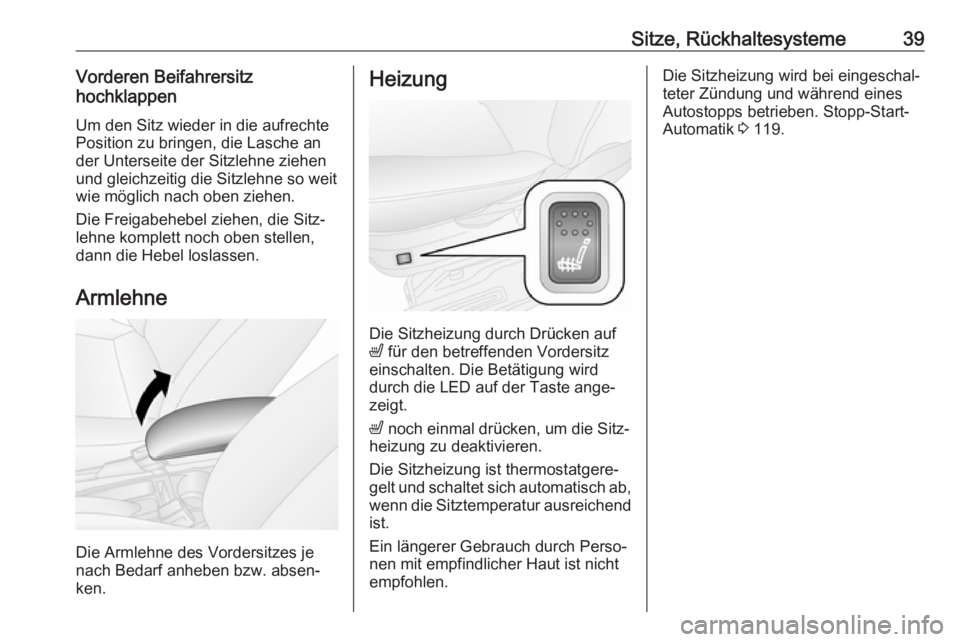

Sitze, Rückhaltesysteme39Vorderen Beifahrersitz
hochklappen
Um den Sitz wieder in die aufrechte
Position zu bringen, die Lasche an
der Unterseite der Sitzlehne ziehen
und gleichzeitig die Sitzlehne so weit
wie möglich nach oben ziehen.
Die Freigabehebel ziehen, die Sitz‐
lehne komplett noch oben stellen,
dann die Hebel loslassen.
Armlehne
Die Armlehne des Vordersitzes je
nach Bedarf anheben bzw. absen‐
ken.
Heizung
Die Sitzheizung durch Drücken auf
ß für den betreffenden Vordersitz
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
ß noch einmal drücken, um die Sitz‐
heizung zu deaktivieren.
Die Sitzheizung ist thermostatgere‐
gelt und schaltet sich automatisch ab,
wenn die Sitztemperatur ausreichend
ist.
Ein längerer Gebrauch durch Perso‐
nen mit empfindlicher Haut ist nicht
empfohlen.
Die Sitzheizung wird bei eingeschal‐
teter Zündung und während eines
Autostopps betrieben. Stopp-Start-
Automatik 3 119.
Page 42 of 211

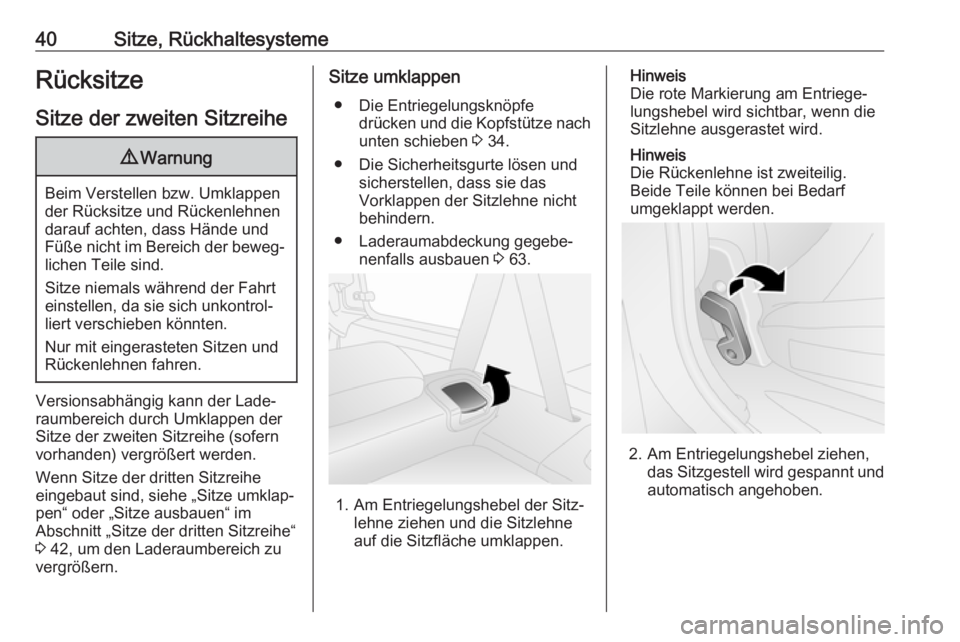

40Sitze, RückhaltesystemeRücksitzeSitze der zweiten Sitzreihe9 Warnung
Beim Verstellen bzw. Umklappen
der Rücksitze und Rückenlehnen darauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Sitze niemals während der Fahrt
einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Versionsabhängig kann der Lade‐ raumbereich durch Umklappen derSitze der zweiten Sitzreihe (sofern
vorhanden) vergrößert werden.
Wenn Sitze der dritten Sitzreihe
eingebaut sind, siehe „Sitze umklap‐
pen“ oder „Sitze ausbauen“ im
Abschnitt „Sitze der dritten Sitzreihe“
3 42, um den Laderaumbereich zu
vergrößern.
Sitze umklappen
● Die Entriegelungsknöpfe drücken und die Kopfstütze nach
unten schieben 3 34.
● Die Sicherheitsgurte lösen und sicherstellen, dass sie das
Vorklappen der Sitzlehne nicht
behindern.
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 63.
1. Am Entriegelungshebel der Sitz‐
lehne ziehen und die Sitzlehne
auf die Sitzfläche umklappen.
Hinweis
Die rote Markierung am Entriege‐
lungshebel wird sichtbar, wenn die
Sitzlehne ausgerastet wird.
Hinweis
Die Rückenlehne ist zweiteilig.
Beide Teile können bei Bedarf
umgeklappt werden.
2. Am Entriegelungshebel ziehen, das Sitzgestell wird gespannt undautomatisch angehoben.
Page 43 of 211

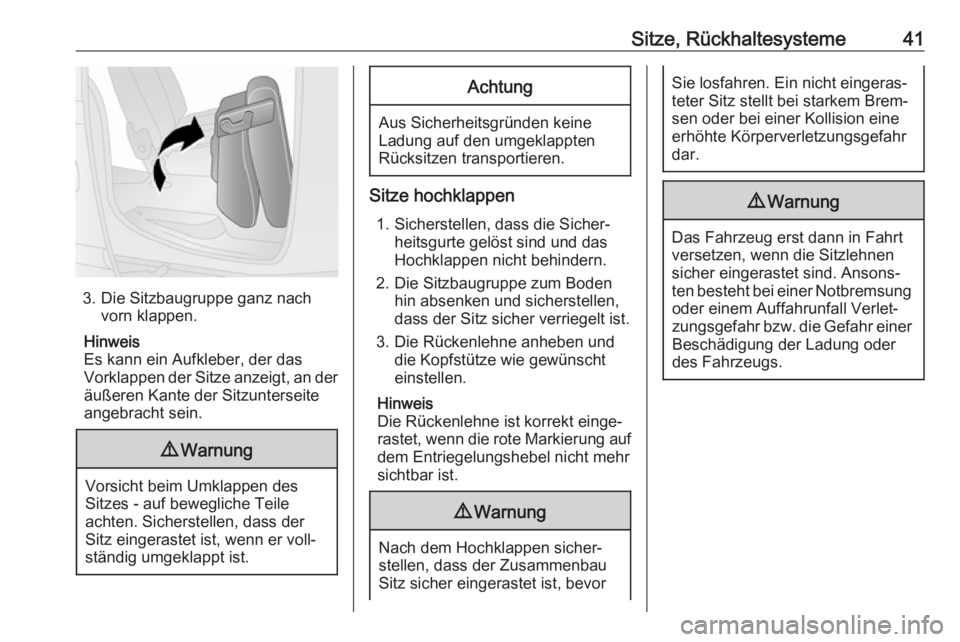

Sitze, Rückhaltesysteme41
3. Die Sitzbaugruppe ganz nachvorn klappen.
Hinweis
Es kann ein Aufkleber, der das
Vorklappen der Sitze anzeigt, an der äußeren Kante der Sitzunterseite
angebracht sein.
9 Warnung
Vorsicht beim Umklappen des
Sitzes - auf bewegliche Teile
achten. Sicherstellen, dass der
Sitz eingerastet ist, wenn er voll‐ständig umgeklappt ist.
Achtung
Aus Sicherheitsgründen keine
Ladung auf den umgeklappten
Rücksitzen transportieren.
Sitze hochklappen
1. Sicherstellen, dass die Sicher‐ heitsgurte gelöst sind und das
Hochklappen nicht behindern.
2. Die Sitzbaugruppe zum Boden hin absenken und sicherstellen,
dass der Sitz sicher verriegelt ist.
3. Die Rückenlehne anheben und die Kopfstütze wie gewünscht
einstellen.
Hinweis
Die Rückenlehne ist korrekt einge‐
rastet, wenn die rote Markierung auf
dem Entriegelungshebel nicht mehr
sichtbar ist.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Zusammenbau
Sitz sicher eingerastet ist, bevor
Sie losfahren. Ein nicht eingeras‐ teter Sitz stellt bei starkem Brem‐
sen oder bei einer Kollision eine
erhöhte Körperverletzungsgefahr
dar.9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen
sicher eingerastet sind. Ansons‐
ten besteht bei einer Notbremsung oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Page 44 of 211

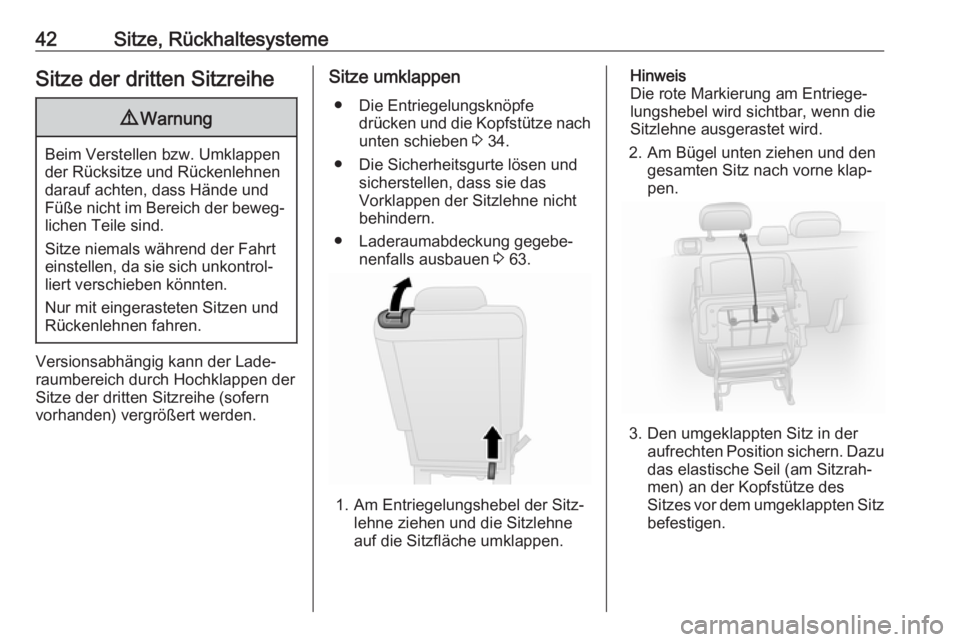

42Sitze, RückhaltesystemeSitze der dritten Sitzreihe9Warnung
Beim Verstellen bzw. Umklappen
der Rücksitze und Rückenlehnen darauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Sitze niemals während der Fahrt
einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Versionsabhängig kann der Lade‐ raumbereich durch Hochklappen derSitze der dritten Sitzreihe (sofern
vorhanden) vergrößert werden.
Sitze umklappen
● Die Entriegelungsknöpfe drücken und die Kopfstütze nach
unten schieben 3 34.
● Die Sicherheitsgurte lösen und sicherstellen, dass sie das
Vorklappen der Sitzlehne nicht
behindern.
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 63.
1. Am Entriegelungshebel der Sitz‐
lehne ziehen und die Sitzlehne
auf die Sitzfläche umklappen.
Hinweis
Die rote Markierung am Entriege‐
lungshebel wird sichtbar, wenn die
Sitzlehne ausgerastet wird.
2. Am Bügel unten ziehen und den gesamten Sitz nach vorne klap‐
pen.
3. Den umgeklappten Sitz in der aufrechten Position sichern. Dazu
das elastische Seil (am Sitzrah‐
men) an der Kopfstütze des
Sitzes vor dem umgeklappten Sitz
befestigen.
Page 45 of 211

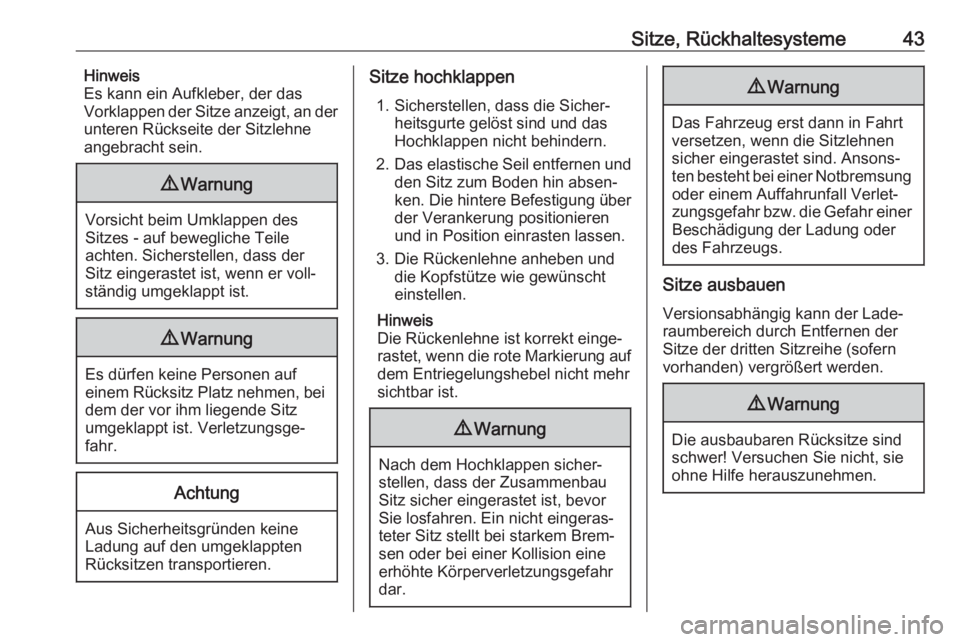

Sitze, Rückhaltesysteme43Hinweis
Es kann ein Aufkleber, der das
Vorklappen der Sitze anzeigt, an der
unteren Rückseite der Sitzlehne
angebracht sein.9 Warnung
Vorsicht beim Umklappen des
Sitzes - auf bewegliche Teile
achten. Sicherstellen, dass der Sitz eingerastet ist, wenn er voll‐
ständig umgeklappt ist.
9 Warnung
Es dürfen keine Personen auf
einem Rücksitz Platz nehmen, bei dem der vor ihm liegende Sitz
umgeklappt ist. Verletzungsge‐
fahr.
Achtung
Aus Sicherheitsgründen keine
Ladung auf den umgeklappten
Rücksitzen transportieren.
Sitze hochklappen
1. Sicherstellen, dass die Sicher‐ heitsgurte gelöst sind und das
Hochklappen nicht behindern.
2. Das elastische Seil entfernen und
den Sitz zum Boden hin absen‐
ken. Die hintere Befestigung über
der Verankerung positionieren
und in Position einrasten lassen.
3. Die Rückenlehne anheben und die Kopfstütze wie gewünscht
einstellen.
Hinweis
Die Rückenlehne ist korrekt einge‐
rastet, wenn die rote Markierung auf dem Entriegelungshebel nicht mehr
sichtbar ist.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Zusammenbau
Sitz sicher eingerastet ist, bevor Sie losfahren. Ein nicht eingeras‐teter Sitz stellt bei starkem Brem‐
sen oder bei einer Kollision eine
erhöhte Körperverletzungsgefahr
dar.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen
sicher eingerastet sind. Ansons‐
ten besteht bei einer Notbremsung oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Sitze ausbauen
Versionsabhängig kann der Lade‐
raumbereich durch Entfernen der
Sitze der dritten Sitzreihe (sofern
vorhanden) vergrößert werden.
9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Page 46 of 211

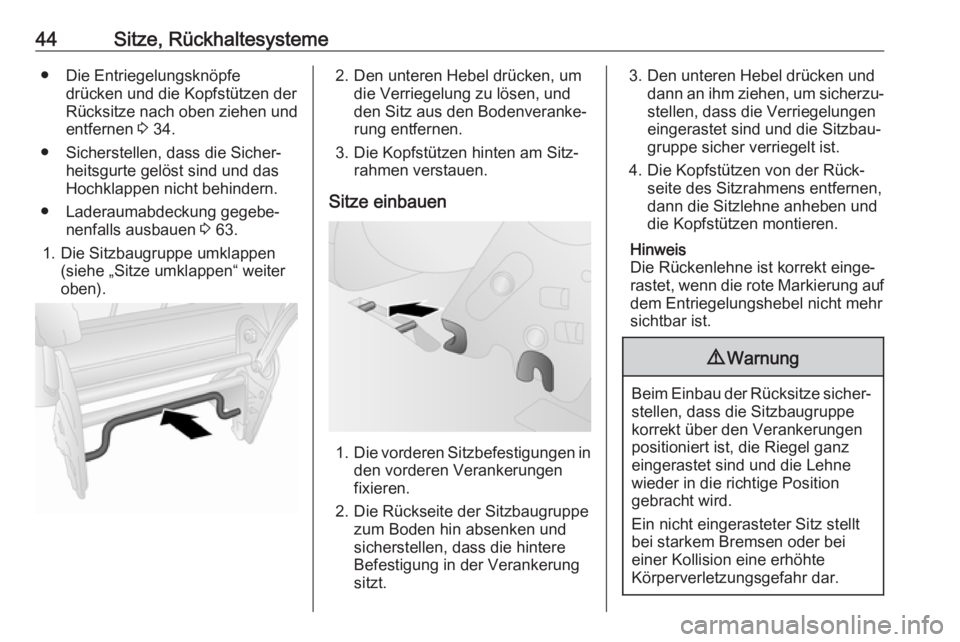

44Sitze, Rückhaltesysteme● Die Entriegelungsknöpfedrücken und die Kopfstützen der
Rücksitze nach oben ziehen und
entfernen 3 34.
● Sicherstellen, dass die Sicher‐ heitsgurte gelöst sind und das
Hochklappen nicht behindern.
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 63.
1. Die Sitzbaugruppe umklappen (siehe „Sitze umklappen“ weiter
oben).2. Den unteren Hebel drücken, um die Verriegelung zu lösen, und
den Sitz aus den Bodenveranke‐
rung entfernen.
3. Die Kopfstützen hinten am Sitz‐ rahmen verstauen.
Sitze einbauen
1. Die vorderen Sitzbefestigungen in
den vorderen Verankerungen fixieren.
2. Die Rückseite der Sitzbaugruppe zum Boden hin absenken und
sicherstellen, dass die hintere
Befestigung in der Verankerung
sitzt.
3. Den unteren Hebel drücken und dann an ihm ziehen, um sicherzu‐stellen, dass die Verriegelungen
eingerastet sind und die Sitzbau‐
gruppe sicher verriegelt ist.
4. Die Kopfstützen von der Rück‐ seite des Sitzrahmens entfernen,
dann die Sitzlehne anheben und
die Kopfstützen montieren.
Hinweis
Die Rückenlehne ist korrekt einge‐
rastet, wenn die rote Markierung auf
dem Entriegelungshebel nicht mehr
sichtbar ist.9 Warnung
Beim Einbau der Rücksitze sicher‐
stellen, dass die Sitzbaugruppe
korrekt über den Verankerungen
positioniert ist, die Riegel ganz
eingerastet sind und die Lehne
wieder in die richtige Position
gebracht wird.
Ein nicht eingerasteter Sitz stellt
bei starkem Bremsen oder bei
einer Kollision eine erhöhte
Körperverletzungsgefahr dar.
Page 47 of 211

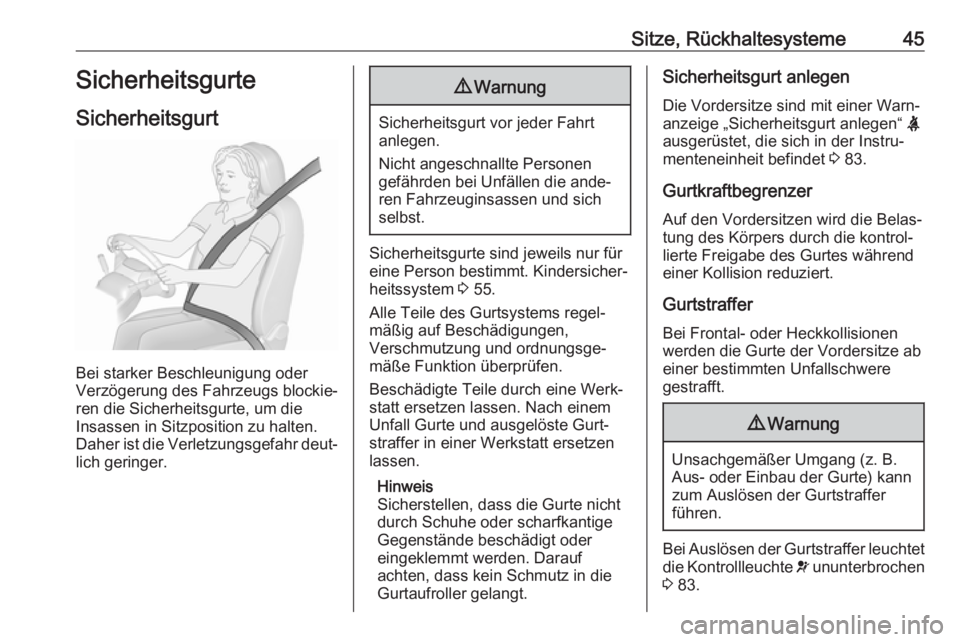

Sitze, Rückhaltesysteme45Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in Sitzposition zu halten.
Daher ist die Verletzungsgefahr deut‐
lich geringer.
9 Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Sicherheitsgurte sind jeweils nur für
eine Person bestimmt. Kindersicher‐
heitssystem 3 55.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen,
Verschmutzung und ordnungsge‐
mäße Funktion überprüfen.
Beschädigte Teile durch eine Werk‐
statt ersetzen lassen. Nach einem
Unfall Gurte und ausgelöste Gurt‐
straffer in einer Werkstatt ersetzen
lassen.
Hinweis
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.
Sicherheitsgurt anlegen
Die Vordersitze sind mit einer Warn‐
anzeige „Sicherheitsgurt anlegen“ X
ausgerüstet, die sich in der Instru‐
menteneinheit befindet 3 83.
Gurtkraftbegrenzer Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere
gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer
führen.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v ununterbrochen
3 83.
Page 48 of 211

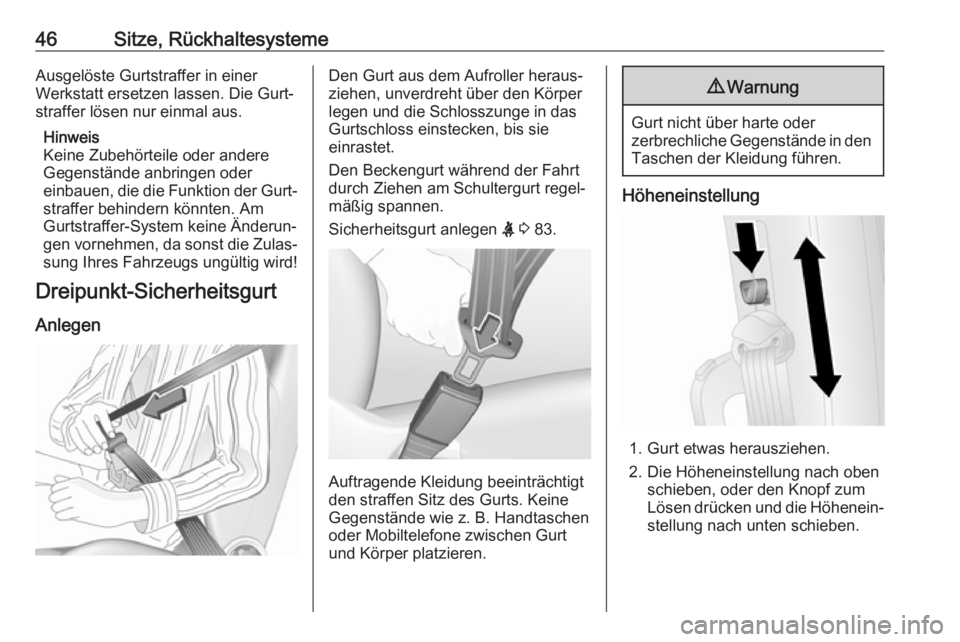

46Sitze, RückhaltesystemeAusgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere
Gegenstände anbringen oder
einbauen, die die Funktion der Gurt‐ straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Zulas‐ sung Ihres Fahrzeugs ungültig wird!
Dreipunkt-Sicherheitsgurt
AnlegenDen Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie
einrastet.
Den Beckengurt während der Fahrt
durch Ziehen am Schultergurt regel‐
mäßig spannen.
Sicherheitsgurt anlegen X 3 83.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schieben, oder den Knopf zum
Lösen drücken und die Höhenein‐
stellung nach unten schieben.
Page 49 of 211
Sitze, Rückhaltesysteme47
Höhe so einstellen, dass der Gurt
über die Schulter verläuft. Er darf
nicht über Hals oder Oberarm verlau‐ fen.
9 Warnung
Nicht während der Fahrt verstel‐
len.
Lösen
Zum Lösen rote Taste am Gurt‐
schloss drücken. Der Sicherheitsgurt
wird automatisch aufgerollt.
Sicherheitsgurte der Rücksitze
Der Sicherheitsgurt des mittleren
Rücksitzes lässt sich nur aus dem
Aufroller ziehen, wenn sich die
Rückenlehne in der hinteren Position
befindet.
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu
vermeiden.
Page 50 of 211

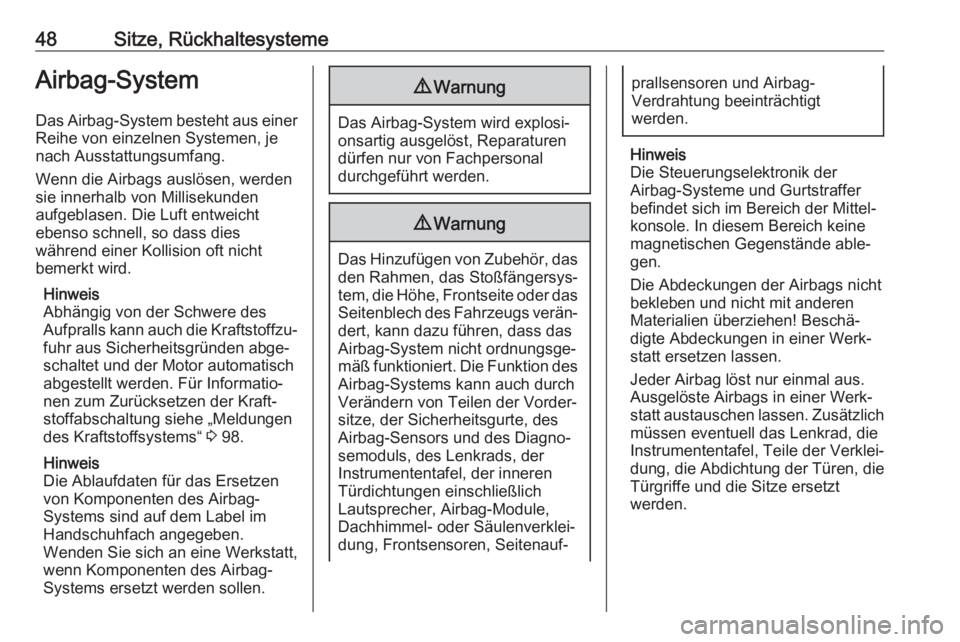

48Sitze, RückhaltesystemeAirbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden
aufgeblasen. Die Luft entweicht
ebenso schnell, so dass dies
während einer Kollision oft nicht
bemerkt wird.
Hinweis
Abhängig von der Schwere des
Aufpralls kann auch die Kraftstoffzu‐
fuhr aus Sicherheitsgründen abge‐
schaltet und der Motor automatisch
abgestellt werden. Für Informatio‐
nen zum Zurücksetzen der Kraft‐
stoffabschaltung siehe „Meldungen
des Kraftstoffsystems“ 3 98.
Hinweis
Die Ablaufdaten für das Ersetzen
von Komponenten des Airbag-
Systems sind auf dem Label im
Handschuhfach angegeben.
Wenden Sie sich an eine Werkstatt,
wenn Komponenten des Airbag-
Systems ersetzt werden sollen.9 Warnung
Das Airbag-System wird explosi‐
onsartig ausgelöst, Reparaturen
dürfen nur von Fachpersonal
durchgeführt werden.
9 Warnung
Das Hinzufügen von Zubehör, das
den Rahmen, das Stoßfängersys‐tem, die Höhe, Frontseite oder das Seitenblech des Fahrzeugs verän‐ dert, kann dazu führen, dass das
Airbag-System nicht ordnungsge‐
mäß funktioniert. Die Funktion des Airbag-Systems kann auch durch
Verändern von Teilen der Vorder‐
sitze, der Sicherheitsgurte, des
Airbag-Sensors und des Diagno‐
semoduls, des Lenkrads, der
Instrumententafel, der inneren
Türdichtungen einschließlich
Lautsprecher, Airbag-Module,
Dachhimmel- oder Säulenverklei‐
dung, Frontsensoren, Seitenauf‐
prallsensoren und Airbag-
Verdrahtung beeinträchtigt
werden.
Hinweis
Die Steuerungselektronik der
Airbag-Systeme und Gurtstraffer
befindet sich im Bereich der Mittel‐
konsole. In diesem Bereich keine
magnetischen Gegenstände able‐ gen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen
Materialien überziehen! Beschä‐
digte Abdeckungen in einer Werk‐
statt ersetzen lassen.
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt
werden.
