OPEL COMBO D 2018 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2018, Model line: COMBO D, Model: OPEL COMBO D 2018Pages: 211, PDF-Größe: 4.94 MB

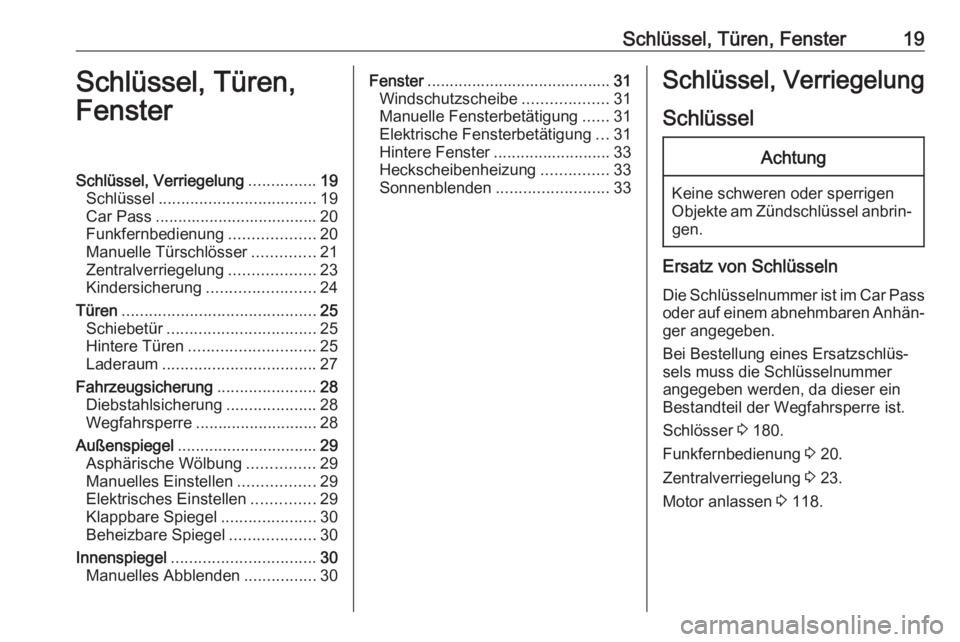

Page 21 of 211
Schlüssel, Türen, Fenster19Schlüssel, Türen,
FensterSchlüssel, Verriegelung ...............19
Schlüssel ................................... 19
Car Pass .................................... 20
Funkfernbedienung ...................20
Manuelle Türschlösser ..............21
Zentralverriegelung ...................23
Kindersicherung ........................24
Türen ........................................... 25
Schiebetür ................................. 25
Hintere Türen ............................ 25
Laderaum .................................. 27
Fahrzeugsicherung ......................28
Diebstahlsicherung ....................28
Wegfahrsperre ........................... 28
Außenspiegel ............................... 29
Asphärische Wölbung ...............29
Manuelles Einstellen .................29
Elektrisches Einstellen ..............29
Klappbare Spiegel .....................30
Beheizbare Spiegel ...................30
Innenspiegel ................................ 30
Manuelles Abblenden ................30Fenster......................................... 31
Windschutzscheibe ...................31
Manuelle Fensterbetätigung ......31
Elektrische Fensterbetätigung ...31
Hintere Fenster .......................... 33
Heckscheibenheizung ...............33
Sonnenblenden ......................... 33Schlüssel, Verriegelung
SchlüsselAchtung
Keine schweren oder sperrigen
Objekte am Zündschlüssel anbrin‐ gen.
Ersatz von Schlüsseln
Die Schlüsselnummer ist im Car Pass
oder auf einem abnehmbaren Anhän‐ ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer
angegeben werden, da dieser ein Bestandteil der Wegfahrsperre ist.
Schlösser 3 180.
Funkfernbedienung 3 20.
Zentralverriegelung 3 23.
Motor anlassen 3 118.

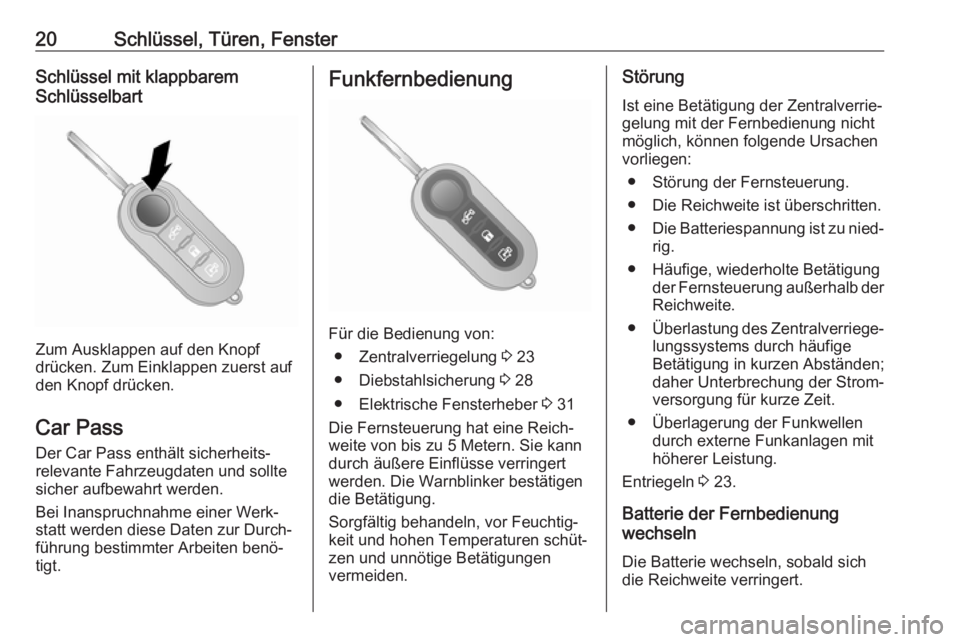

Page 22 of 211
20Schlüssel, Türen, FensterSchlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Car Pass
Der Car Pass enthält sicherheits‐
relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Daten zur Durch‐
führung bestimmter Arbeiten benö‐
tigt.
Funkfernbedienung
Für die Bedienung von:
● Zentralverriegelung 3 23
● Diebstahlsicherung 3 28
● Elektrische Fensterheber 3 31
Die Fernsteuerung hat eine Reich‐
weite von bis zu 5 Metern. Sie kann
durch äußere Einflüsse verringert
werden. Die Warnblinker bestätigen
die Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Fernbedienung nicht
möglich, können folgende Ursachen
vorliegen:
● Störung der Fernsteuerung.
● Die Reichweite ist überschritten.
● Die Batteriespannung ist zu nied‐
rig.
● Häufige, wiederholte Betätigung der Fernsteuerung außerhalb derReichweite.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen;
daher Unterbrechung der Strom‐
versorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Entriegeln 3 23.
Batterie der Fernbedienung
wechseln
Die Batterie wechseln, sobald sich
die Reichweite verringert.
Page 23 of 211

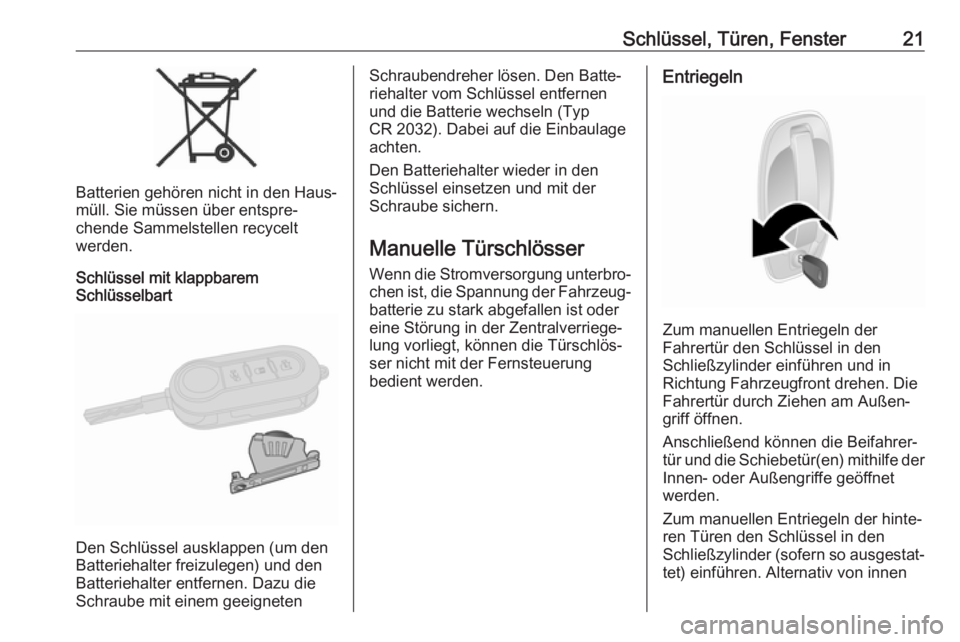

Schlüssel, Türen, Fenster21
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Schlüssel mit klappbarem
Schlüsselbart
Den Schlüssel ausklappen (um den
Batteriehalter freizulegen) und den
Batteriehalter entfernen. Dazu die
Schraube mit einem geeigneten
Schraubendreher lösen. Den Batte‐ riehalter vom Schlüssel entfernen
und die Batterie wechseln (Typ
CR 2032). Dabei auf die Einbaulage
achten.
Den Batteriehalter wieder in den
Schlüssel einsetzen und mit der
Schraube sichern.
Manuelle Türschlösser
Wenn die Stromversorgung unterbro‐ chen ist, die Spannung der Fahrzeug‐batterie zu stark abgefallen ist oder
eine Störung in der Zentralverriege‐
lung vorliegt, können die Türschlös‐
ser nicht mit der Fernsteuerung
bedient werden.Entriegeln
Zum manuellen Entriegeln der
Fahrertür den Schlüssel in den
Schließzylinder einführen und in
Richtung Fahrzeugfront drehen. Die
Fahrertür durch Ziehen am Außen‐
griff öffnen.
Anschließend können die Beifahrer‐
tür und die Schiebetür(en) mithilfe der
Innen- oder Außengriffe geöffnet
werden.
Zum manuellen Entriegeln der hinte‐
ren Türen den Schlüssel in den
Schließzylinder (sofern so ausgestat‐ tet) einführen. Alternativ von innen
Page 24 of 211

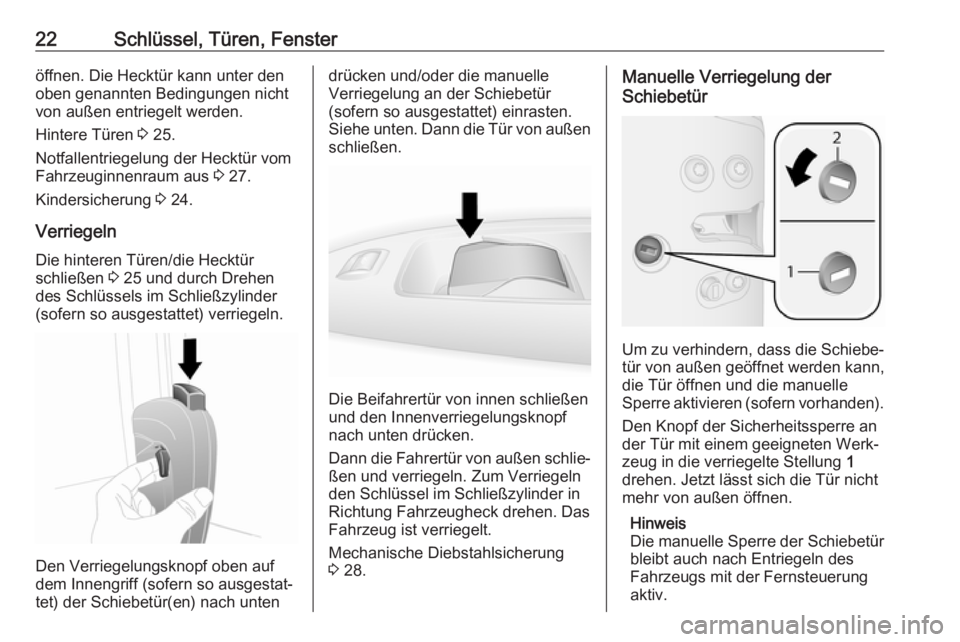

22Schlüssel, Türen, Fensteröffnen. Die Hecktür kann unter den
oben genannten Bedingungen nicht
von außen entriegelt werden.
Hintere Türen 3 25.
Notfallentriegelung der Hecktür vom
Fahrzeuginnenraum aus 3 27.
Kindersicherung 3 24.
Verriegeln Die hinteren Türen/die Hecktür
schließen 3 25 und durch Drehen
des Schlüssels im Schließzylinder
(sofern so ausgestattet) verriegeln.
Den Verriegelungsknopf oben auf
dem Innengriff (sofern so ausgestat‐
tet) der Schiebetür(en) nach unten
drücken und/oder die manuelle
Verriegelung an der Schiebetür
(sofern so ausgestattet) einrasten.
Siehe unten. Dann die Tür von außen schließen.
Die Beifahrertür von innen schließen
und den Innenverriegelungsknopf nach unten drücken.
Dann die Fahrertür von außen schlie‐
ßen und verriegeln. Zum Verriegeln
den Schlüssel im Schließzylinder in
Richtung Fahrzeugheck drehen. Das
Fahrzeug ist verriegelt.
Mechanische Diebstahlsicherung
3 28.
Manuelle Verriegelung der
Schiebetür
Um zu verhindern, dass die Schiebe‐
tür von außen geöffnet werden kann,
die Tür öffnen und die manuelle
Sperre aktivieren (sofern vorhanden).
Den Knopf der Sicherheitssperre an
der Tür mit einem geeigneten Werk‐
zeug in die verriegelte Stellung 1
drehen. Jetzt lässt sich die Tür nicht mehr von außen öffnen.
Hinweis
Die manuelle Sperre der Schiebetür bleibt auch nach Entriegeln des
Fahrzeugs mit der Fernsteuerung
aktiv.

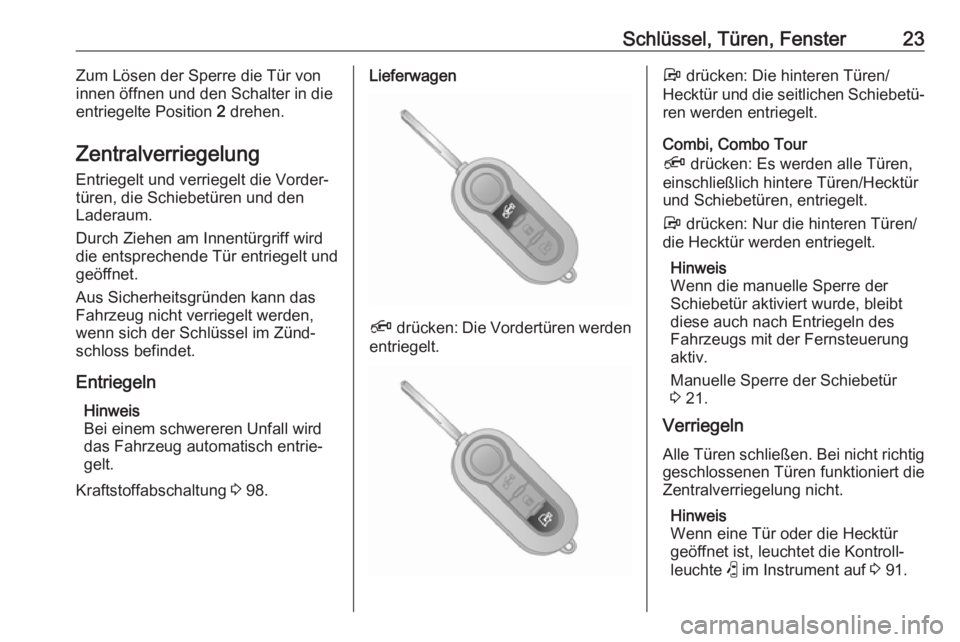

Page 25 of 211
Schlüssel, Türen, Fenster23Zum Lösen der Sperre die Tür von
innen öffnen und den Schalter in die
entriegelte Position 2 drehen.
Zentralverriegelung
Entriegelt und verriegelt die Vorder‐
türen, die Schiebetüren und den
Laderaum.
Durch Ziehen am Innentürgriff wird die entsprechende Tür entriegelt und
geöffnet.
Aus Sicherheitsgründen kann das
Fahrzeug nicht verriegelt werden,
wenn sich der Schlüssel im Zünd‐
schloss befindet.
Entriegeln Hinweis
Bei einem schwereren Unfall wird das Fahrzeug automatisch entrie‐
gelt.
Kraftstoffabschaltung 3 98.Lieferwagen
Ä drücken: Die Vordertüren werden
entriegelt.
Å drücken: Die hinteren Türen/
Hecktür und die seitlichen Schiebetü‐
ren werden entriegelt.
Combi, Combo Tour
Ä drücken: Es werden alle Türen,
einschließlich hintere Türen/Hecktür
und Schiebetüren, entriegelt.
Å drücken: Nur die hinteren Türen/
die Hecktür werden entriegelt.
Hinweis
Wenn die manuelle Sperre der
Schiebetür aktiviert wurde, bleibt
diese auch nach Entriegeln des
Fahrzeugs mit der Fernsteuerung
aktiv.
Manuelle Sperre der Schiebetür
3 21.
Verriegeln
Alle Türen schließen. Bei nicht richtig
geschlossenen Türen funktioniert die
Zentralverriegelung nicht.
Hinweis
Wenn eine Tür oder die Hecktür
geöffnet ist, leuchtet die Kontroll‐
leuchte ( im Instrument auf 3 91.

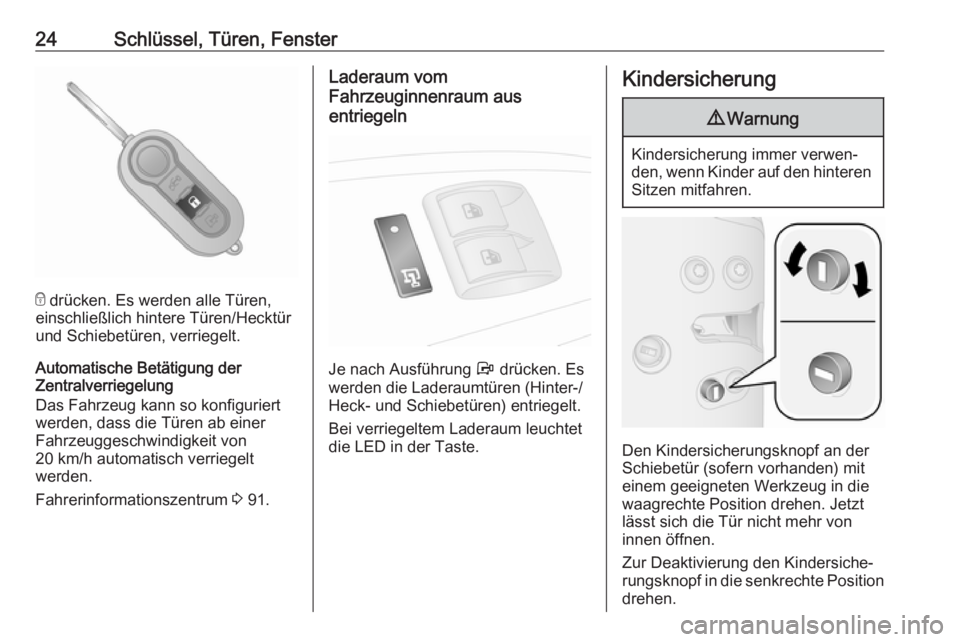

Page 26 of 211
24Schlüssel, Türen, Fenster
e drücken. Es werden alle Türen,
einschließlich hintere Türen/Hecktür
und Schiebetüren, verriegelt.
Automatische Betätigung der
Zentralverriegelung
Das Fahrzeug kann so konfiguriert
werden, dass die Türen ab einer
Fahrzeuggeschwindigkeit von
20 km/h automatisch verriegelt
werden.
Fahrerinformationszentrum 3 91.
Laderaum vom
Fahrzeuginnenraum aus
entriegeln
Je nach Ausführung Å drücken. Es
werden die Laderaumtüren (Hinter-/
Heck- und Schiebetüren) entriegelt.
Bei verriegeltem Laderaum leuchtet
die LED in der Taste.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Den Kindersicherungsknopf an der
Schiebetür (sofern vorhanden) mit
einem geeigneten Werkzeug in die
waagrechte Position drehen. Jetzt
lässt sich die Tür nicht mehr von
innen öffnen.
Zur Deaktivierung den Kindersiche‐
rungsknopf in die senkrechte Position
drehen.

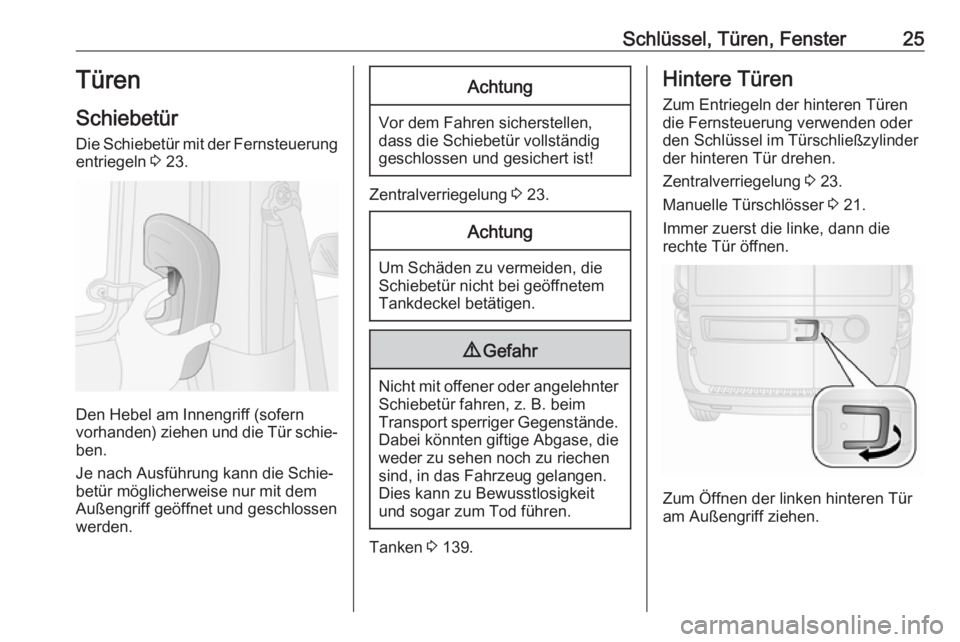

Page 27 of 211
Schlüssel, Türen, Fenster25Türen
Schiebetür Die Schiebetür mit der Fernsteuerungentriegeln 3 23.
Den Hebel am Innengriff (sofern
vorhanden) ziehen und die Tür schie‐ ben.
Je nach Ausführung kann die Schie‐ betür möglicherweise nur mit dem
Außengriff geöffnet und geschlossen
werden.
Achtung
Vor dem Fahren sicherstellen,
dass die Schiebetür vollständig
geschlossen und gesichert ist!
Zentralverriegelung 3 23.
Achtung
Um Schäden zu vermeiden, die
Schiebetür nicht bei geöffnetem
Tankdeckel betätigen.
9 Gefahr
Nicht mit offener oder angelehnter
Schiebetür fahren, z. B. beim
Transport sperriger Gegenstände.
Dabei könnten giftige Abgase, die
weder zu sehen noch zu riechen
sind, in das Fahrzeug gelangen. Dies kann zu Bewusstlosigkeit
und sogar zum Tod führen.
Tanken 3 139.
Hintere Türen
Zum Entriegeln der hinteren Türen
die Fernsteuerung verwenden oder
den Schlüssel im Türschließzylinder
der hinteren Tür drehen.
Zentralverriegelung 3 23.
Manuelle Türschlösser 3 21.
Immer zuerst die linke, dann die
rechte Tür öffnen.
Zum Öffnen der linken hinteren Tür
am Außengriff ziehen.

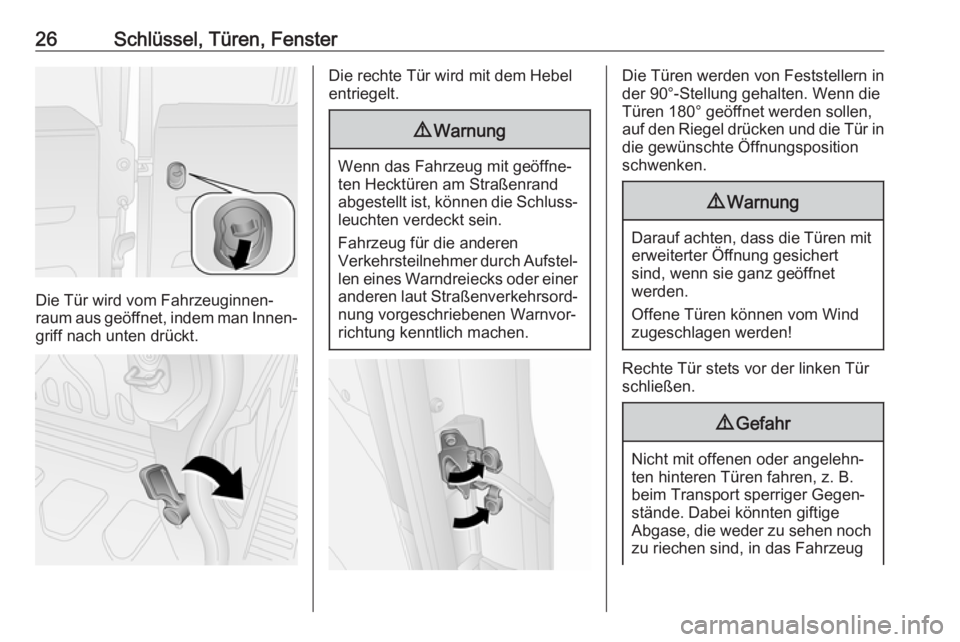

Page 28 of 211
26Schlüssel, Türen, Fenster
Die Tür wird vom Fahrzeuginnen‐
raum aus geöffnet, indem man Innen‐
griff nach unten drückt.
Die rechte Tür wird mit dem Hebel
entriegelt.9 Warnung
Wenn das Fahrzeug mit geöffne‐
ten Hecktüren am Straßenrand
abgestellt ist, können die Schluss‐ leuchten verdeckt sein.
Fahrzeug für die anderen
Verkehrsteilnehmer durch Aufstel‐ len eines Warndreiecks oder einer
anderen laut Straßenverkehrsord‐ nung vorgeschriebenen Warnvor‐
richtung kenntlich machen.
Die Türen werden von Feststellern in
der 90°-Stellung gehalten. Wenn die
Türen 180° geöffnet werden sollen,
auf den Riegel drücken und die Tür in die gewünschte Öffnungspositionschwenken.9 Warnung
Darauf achten, dass die Türen mit
erweiterter Öffnung gesichert
sind, wenn sie ganz geöffnet
werden.
Offene Türen können vom Wind zugeschlagen werden!
Rechte Tür stets vor der linken Tür
schließen.
9 Gefahr
Nicht mit offenen oder angelehn‐
ten hinteren Türen fahren, z. B.
beim Transport sperriger Gegen‐
stände. Dabei könnten giftige
Abgase, die weder zu sehen noch zu riechen sind, in das Fahrzeug

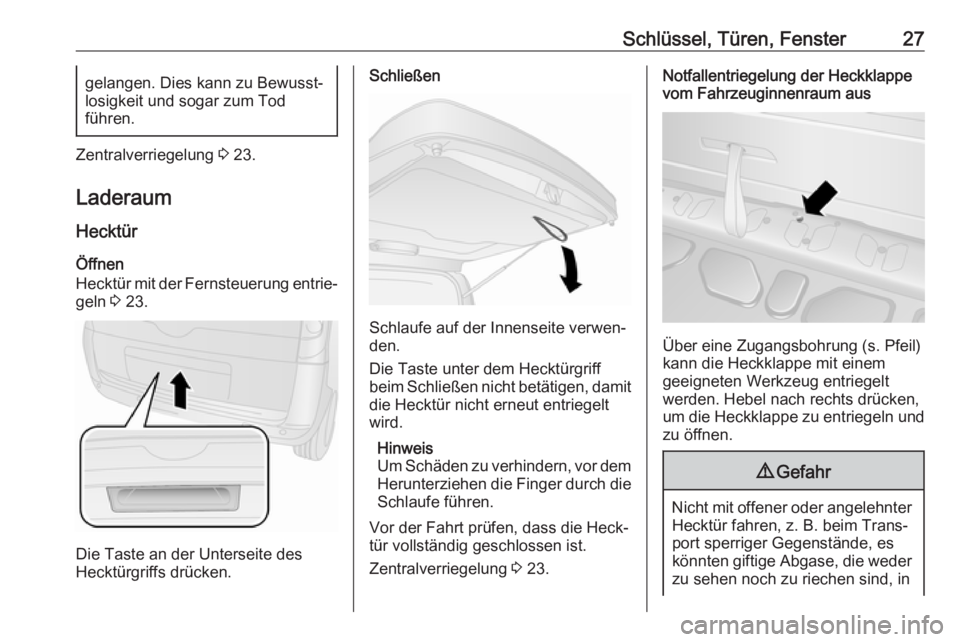

Page 29 of 211
Schlüssel, Türen, Fenster27gelangen. Dies kann zu Bewusst‐
losigkeit und sogar zum Tod
führen.
Zentralverriegelung 3 23.
Laderaum Hecktür
Öffnen
Hecktür mit der Fernsteuerung entrie‐
geln 3 23.
Die Taste an der Unterseite des
Hecktürgriffs drücken.
Schließen
Schlaufe auf der Innenseite verwen‐
den.
Die Taste unter dem Hecktürgriff
beim Schließen nicht betätigen, damit die Hecktür nicht erneut entriegelt
wird.
Hinweis
Um Schäden zu verhindern, vor dem Herunterziehen die Finger durch die
Schlaufe führen.
Vor der Fahrt prüfen, dass die Heck‐
tür vollständig geschlossen ist.
Zentralverriegelung 3 23.
Notfallentriegelung der Heckklappe
vom Fahrzeuginnenraum aus
Über eine Zugangsbohrung (s. Pfeil)
kann die Heckklappe mit einem
geeigneten Werkzeug entriegelt
werden. Hebel nach rechts drücken,
um die Heckklappe zu entriegeln und zu öffnen.
9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
Page 30 of 211

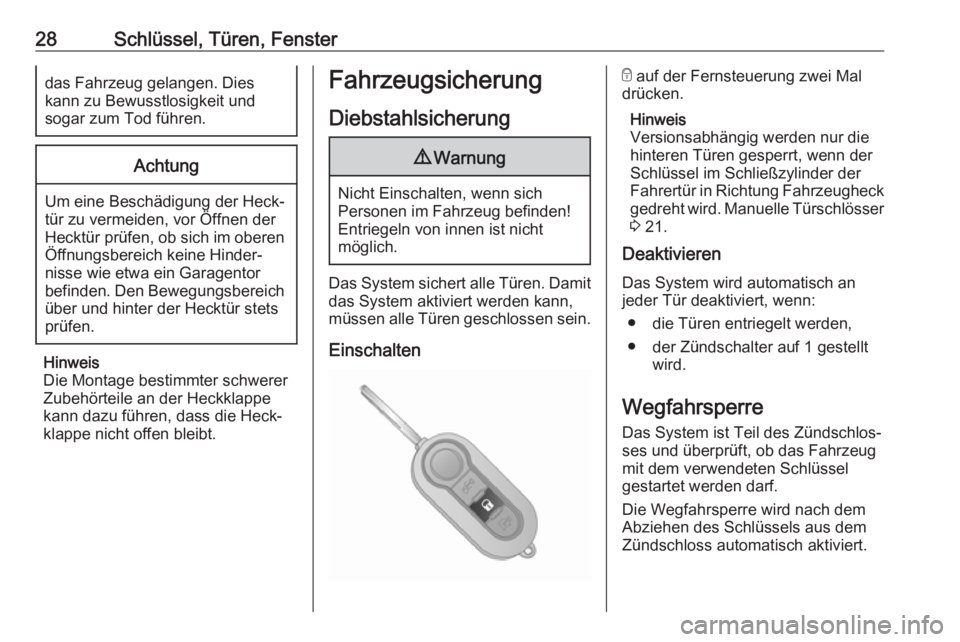

28Schlüssel, Türen, Fensterdas Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.Achtung
Um eine Beschädigung der Heck‐
tür zu vermeiden, vor Öffnen der
Hecktür prüfen, ob sich im oberen Öffnungsbereich keine Hinder‐
nisse wie etwa ein Garagentor
befinden. Den Bewegungsbereich
über und hinter der Hecktür stets
prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Einschalten
e auf der Fernsteuerung zwei Mal
drücken.
Hinweis
Versionsabhängig werden nur die
hinteren Türen gesperrt, wenn der
Schlüssel im Schließzylinder der
Fahrertür in Richtung Fahrzeugheck gedreht wird. Manuelle Türschlösser
3 21.
Deaktivieren
Das System wird automatisch an
jeder Tür deaktiviert, wenn:
● die Türen entriegelt werden,
● der Zündschalter auf 1 gestellt wird.
Wegfahrsperre
Das System ist Teil des Zündschlos‐
ses und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel
gestartet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
