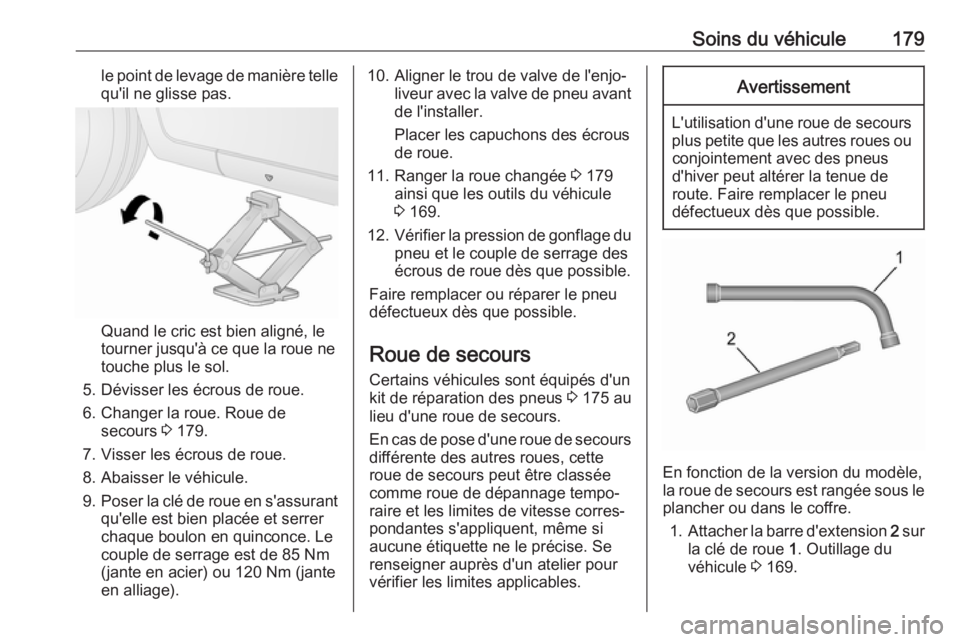

Soins du véhicule179le point de levage de manière tellequ'il ne glisse pas.
Quand le cric est bien aligné, le
tourner jusqu'à ce que la roue ne touche plus le sol.
5. Dévisser les écrous de roue.
6. Changer la roue. Roue de secours 3 179.
7. Visser les écrous de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque boulon en quinconce. Le
couple de serrage est de 85 Nm
(jante en acier) ou 120 Nm (jante
en alliage).
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
11. Ranger la roue changée 3 179
ainsi que les outils du véhicule
3 169.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation des pneus 3 175 au
lieu d'une roue de secours.
En cas de pose d'une roue de secours
différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
En fonction de la version du modèle,
la roue de secours est rangée sous le
plancher ou dans le coffre.
1. Attacher la barre d'extension 2 sur
la clé de roue 1. Outillage du
véhicule 3 169.

180Soins du véhicule
2.Introduire la clé de roue dans l'ou‐
verture dans le plancher du coffre.
3. Faire tourner la clé de roue pour abaisser la roue de secours
jusqu'au sol.
4. Sortir la roue de secours du dessous du véhicule.
5.Dévisser le bouton à croisillon 2 et
détacher la fixation de câble 1 de
la roue de secours.
6. Changer la roue.
7. Positionner la roue qui a été remplacée à l'arrière du véhicule
avec le côté extérieur de la roue
tourné vers le bas.
8. Passer la fixation 1 à travers le
trou central de la jante en intro‐
duisant la goupille de positionne‐
ment dans un des trous de vis et
en serrant avec le bouton à croi‐
sillon 2.
9. Introduire la clé de roue dans l'ou‐
verture dans le plancher du coffre et la tourner pour soulever au
maximum la roue de secours.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Véhicules au GNV
Sur les véhicules au GNV, la roue de secours est rangée dans le coffre.

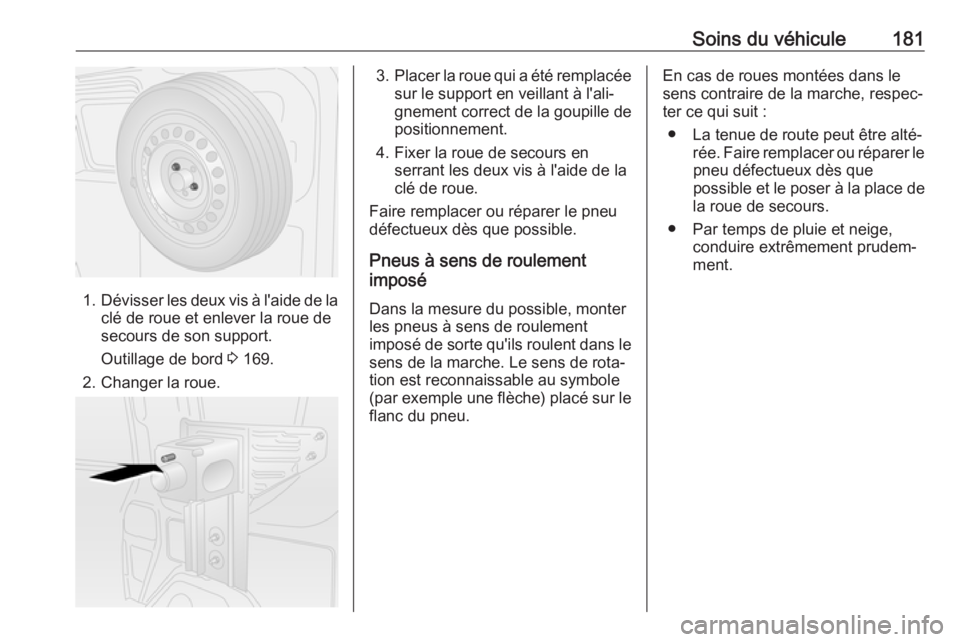

Soins du véhicule181
1.Dévisser les deux vis à l'aide de la
clé de roue et enlever la roue de
secours de son support.
Outillage de bord 3 169.
2. Changer la roue.
3. Placer la roue qui a été remplacée
sur le support en veillant à l'ali‐
gnement correct de la goupille de positionnement.
4. Fixer la roue de secours en serrant les deux vis à l'aide de la
clé de roue.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Pneus à sens de roulement
imposé
Dans la mesure du possible, monter
les pneus à sens de roulement
imposé de sorte qu'ils roulent dans le
sens de la marche. Le sens de rota‐
tion est reconnaissable au symbole
(par exemple une flèche) placé sur le
flanc du pneu.En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de
la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.

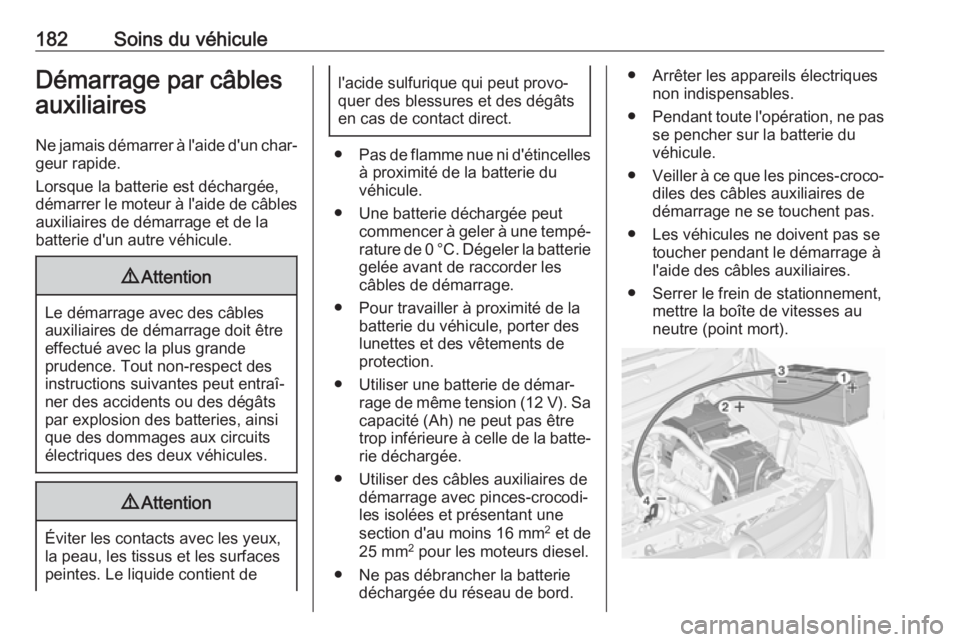

182Soins du véhiculeDémarrage par câblesauxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie est déchargée,
démarrer le moteur à l'aide de câbles
auxiliaires de démarrage et de la
batterie d'un autre véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide contient de
l'acide sulfurique qui peut provo‐
quer des blessures et des dégâts
en cas de contact direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de
protection.
● Utiliser une batterie de démar‐ rage de même tension (12 V). Sacapacité (Ah) ne peut pas être
trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie déchargée du réseau de bord.
● Arrêter les appareils électriquesnon indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, mettre la boîte de vitesses au
neutre (point mort).

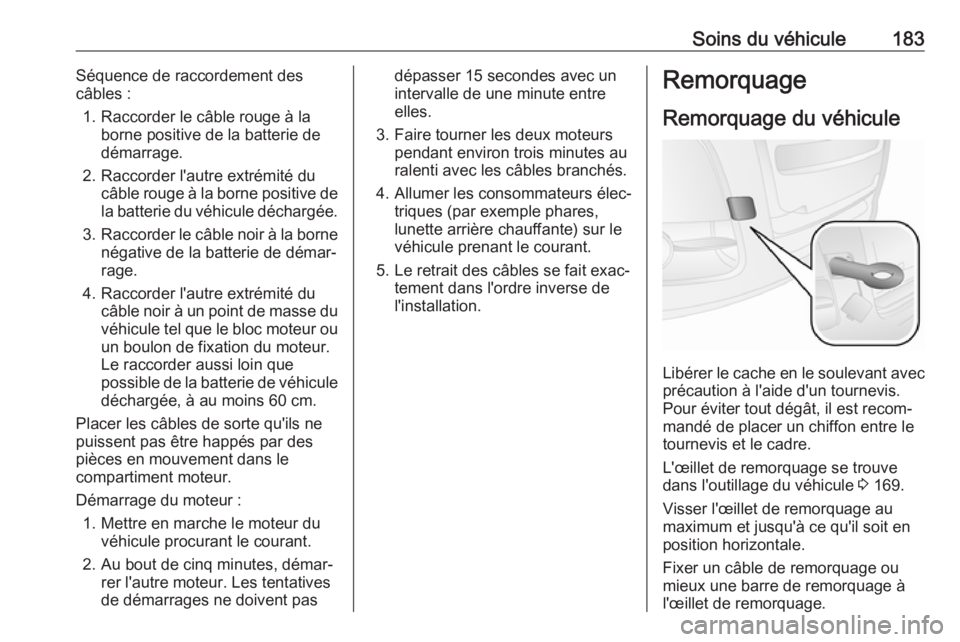

Soins du véhicule183Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie du véhicule déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.Le raccorder aussi loin que
possible de la batterie de véhicule déchargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pasdépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Libérer le cache en le soulevant avec
précaution à l'aide d'un tournevis.
Pour éviter tout dégât, il est recom‐
mandé de placer un chiffon entre le
tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 169.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.

184Soins du véhiculeAvertissement
L'œillet de remorquage ne doit
être utilisé que pour le remor‐
quage et non pour récupérer le véhicule.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Placer le levier sélecteur au point
mort.
Desserrer le frein de stationnement.
Remarque
Si le point mort ne peut pas être sélectionné sur les véhicules à boîte
manuelle automatisée (MTA), le
véhicule doit uniquement être
remorqué avec les roues motrices
soulevées du sol.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Activer le système de recyclage de
l'air 3 114 et fermer les vitres afin
d'éviter toute pénétration des gaz
d'échappement provenant du
véhicule tracteur.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage et remettre le
bouchon en place.
Remorquage d'un autre
véhicule
Insérer un tournevis dans la fente sur
le côté du capuchon. Dégager le
capuchon en faisant levier avec le
tournevis. Pour éviter tout dégât, il est recommandé de placer un chiffon
entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 169.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.

Soins du véhicule185Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Reposer le cache.
Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine en utilisant une graisse pour barillets
de haute qualité. N'utiliser des
produits dégivrants que si cela est
absolument nécessaire car leur effet
dégraissant entrave le fonctionne‐
ment des barillets. Après avoir utilisé
un produit dégivrant, faire regraisser
les barillets par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavageautomatique. Restrictions relatives
aux rubans de décor ou aux pièces de
carrosserie peints mats ou filmés, voir Polissage et lustrage.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Les essuie-glaces avant et
arrière doivent être arrêtés. Enlever
l'antenne et les accessoires externes
tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.

186Soins du véhiculeAvertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement (au
plus tard quand l'eau ne perle plus).
Sinon, la peinture va se dessécher.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique non peint ne doivent pas être
traitées avec des produits de lustrage ou de polissage.
Les rubans de décor ou pièces de
carrosserie filmés mats ne doivent
pas être polis afin d'éviter tout reflet.
Ne pas utiliser les programmes à cirechaude des stations de lavage auto‐ matiques si le véhicule est doté de
telles pièces.
Les pièces de décor peintes mates, par ex. le cache de logement de rétro‐
viseur, ne doivent pas être polies.
Dans le cas contraire, ces pièces
pourraient présenter des reflets et
cela pourrait dissoudre la couleur.
Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.

Soins du véhicule187Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.
Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Toit ouvrant Ne jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très
alcalins ou des éponges abrasives.
Ne pas appliquer de produits de
lustrage ou de polissage sur le toit
ouvrant.
Roues et pneus Ne pas utiliser de nettoyeurs à hautepression.Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.
Dégâts à la peinture Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.
Soubassement Le soubassement est partiellementrevêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.Installation au gaz naturel
Ne pas diriger le jet de vapeur ou le
jet haute pression sur les composants
de l'installation au gaz naturel. Il est
particulièrement important de proté‐
ger les réservoirs de gaz naturel et les détendeurs dans le soubassement du
véhicule et sur le tablier du comparti‐
ment moteur.
Ne pas traiter ces composants avec
des nettoyants chimiques ou des
produits lustrants.
Faire effectuer le nettoyage des
éléments de l'installation de gaz natu‐ rel par un atelier agrée pour l'entretien
des véhicules roulant au gaz naturel.
Dispositif d'attelage
Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.

188Soins du véhiculeEntretien intérieurIntérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau
propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Si nécessaire, utili‐
ser une solution savonneuse douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de
nettoyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent
abîmer le garnissage du siège si
elles restent ouvertes.
La même chose s'applique aux
vêtements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.
Éléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit
de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter
notamment les solvants et l'essence.
Ne pas utiliser de nettoyeurs à haute
pression.
