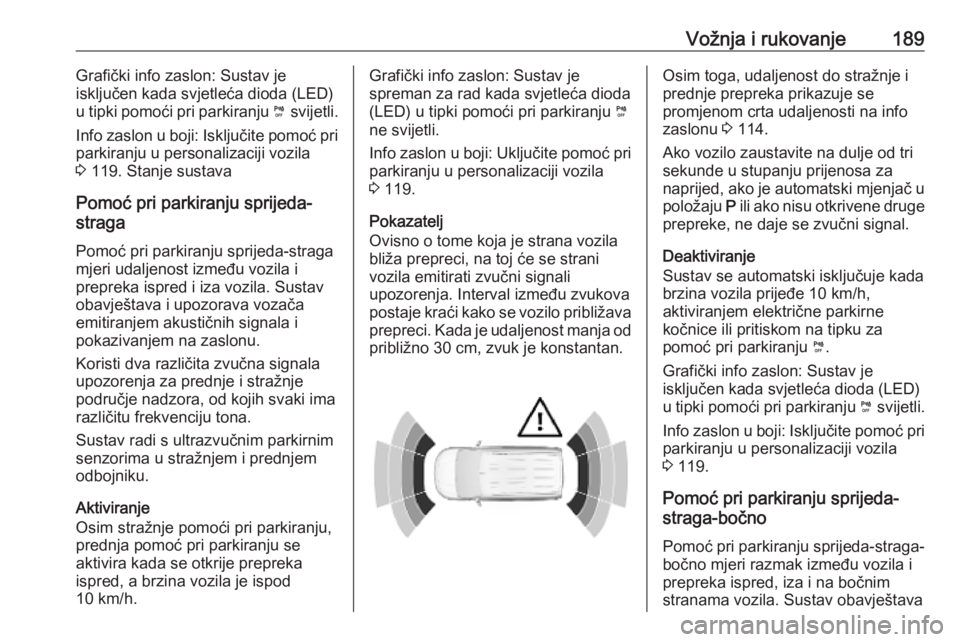

Vožnja i rukovanje189Grafički info zaslon: Sustav je
isključen kada svjetleća dioda (LED)
u tipki pomoći pri parkiranju ¼ svijetli.
Info zaslon u boji: Isključite pomoć pri parkiranju u personalizaciji vozila
3 119. Stanje sustava
Pomoć pri parkiranju sprijeda-
straga
Pomoć pri parkiranju sprijeda-straga
mjeri udaljenost između vozila i
prepreka ispred i iza vozila. Sustav
obavještava i upozorava vozača emitiranjem akustičnih signala i
pokazivanjem na zaslonu.
Koristi dva različita zvučna signala
upozorenja za prednje i stražnje
područje nadzora, od kojih svaki ima
različitu frekvenciju tona.
Sustav radi s ultrazvučnim parkirnim
senzorima u stražnjem i prednjem
odbojniku.
Aktiviranje
Osim stražnje pomoći pri parkiranju,
prednja pomoć pri parkiranju se
aktivira kada se otkrije prepreka
ispred, a brzina vozila je ispod
10 km/h.Grafički info zaslon: Sustav je
spreman za rad kada svjetleća dioda
(LED) u tipki pomoći pri parkiranju ¼
ne svijetli.
Info zaslon u boji: Uključite pomoć pri parkiranju u personalizaciji vozila
3 119.
Pokazatelj
Ovisno o tome koja je strana vozila bliža prepreci, na toj će se strani
vozila emitirati zvučni signali
upozorenja. Interval između zvukova
postaje kraći kako se vozilo približava
prepreci. Kada je udaljenost manja od približno 30 cm, zvuk je konstantan.Osim toga, udaljenost do stražnje i
prednje prepreka prikazuje se
promjenom crta udaljenosti na info
zaslonu 3 114.
Ako vozilo zaustavite na dulje od tri
sekunde u stupanju prijenosa za
naprijed, ako je automatski mjenjač u
položaju P ili ako nisu otkrivene druge
prepreke, ne daje se zvučni signal.
Deaktiviranje
Sustav se automatski isključuje kada brzina vozila prijeđe 10 km/h,
aktiviranjem električne parkirne
kočnice ili pritiskom na tipku za
pomoć pri parkiranju ¼.
Grafički info zaslon: Sustav je
isključen kada svjetleća dioda (LED)
u tipki pomoći pri parkiranju ¼ svijetli.
Info zaslon u boji: Isključite pomoć pri
parkiranju u personalizaciji vozila
3 119.
Pomoć pri parkiranju sprijeda-
straga-bočno
Pomoć pri parkiranju sprijeda-straga-bočno mjeri razmak između vozila i
prepreka ispred, iza i na bočnim
stranama vozila. Sustav obavještava

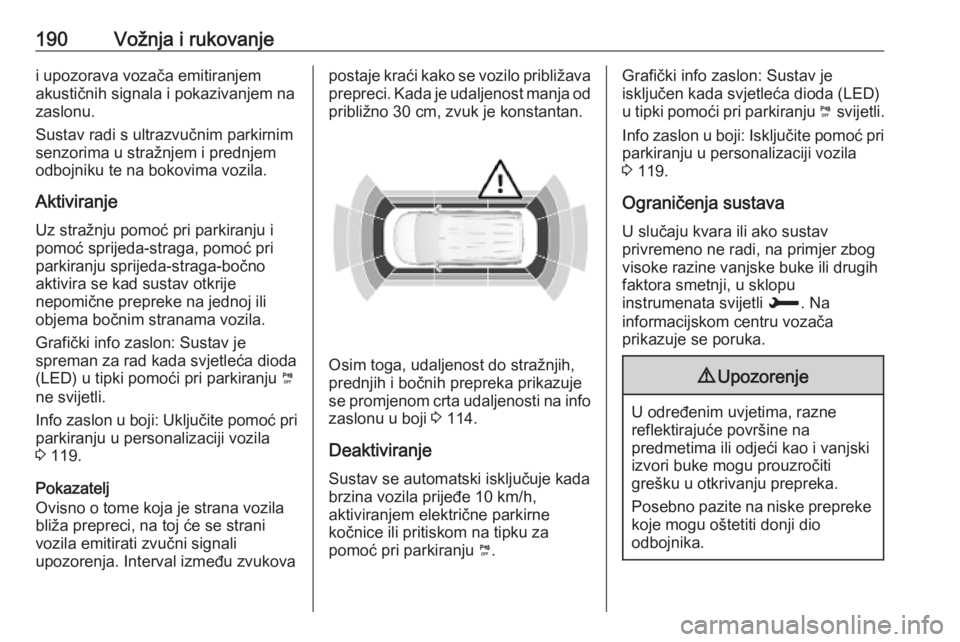

190Vožnja i rukovanjei upozorava vozača emitiranjem
akustičnih signala i pokazivanjem na
zaslonu.
Sustav radi s ultrazvučnim parkirnim senzorima u stražnjem i prednjem
odbojniku te na bokovima vozila.
Aktiviranje Uz stražnju pomoć pri parkiranju i
pomoć sprijeda-straga, pomoć pri
parkiranju sprijeda-straga-bočno
aktivira se kad sustav otkrije
nepomične prepreke na jednoj ili
objema bočnim stranama vozila.
Grafički info zaslon: Sustav je
spreman za rad kada svjetleća dioda
(LED) u tipki pomoći pri parkiranju ¼
ne svijetli.
Info zaslon u boji: Uključite pomoć pri parkiranju u personalizaciji vozila
3 119.
Pokazatelj
Ovisno o tome koja je strana vozila
bliža prepreci, na toj će se strani
vozila emitirati zvučni signali
upozorenja. Interval između zvukovapostaje kraći kako se vozilo približava
prepreci. Kada je udaljenost manja od približno 30 cm, zvuk je konstantan.
Osim toga, udaljenost do stražnjih,
prednjih i bočnih prepreka prikazuje
se promjenom crta udaljenosti na info
zaslonu u boji 3 114.
Deaktiviranje Sustav se automatski isključuje kada
brzina vozila prijeđe 10 km/h,
aktiviranjem električne parkirne
kočnice ili pritiskom na tipku za
pomoć pri parkiranju ¼.
Grafički info zaslon: Sustav je
isključen kada svjetleća dioda (LED)
u tipki pomoći pri parkiranju ¼ svijetli.
Info zaslon u boji: Isključite pomoć pri parkiranju u personalizaciji vozila
3 119.
Ograničenja sustava U slučaju kvara ili ako sustav
privremeno ne radi, na primjer zbog
visoke razine vanjske buke ili drugih
faktora smetnji, u sklopu
instrumenata svijetli H. Na
informacijskom centru vozača
prikazuje se poruka.9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.

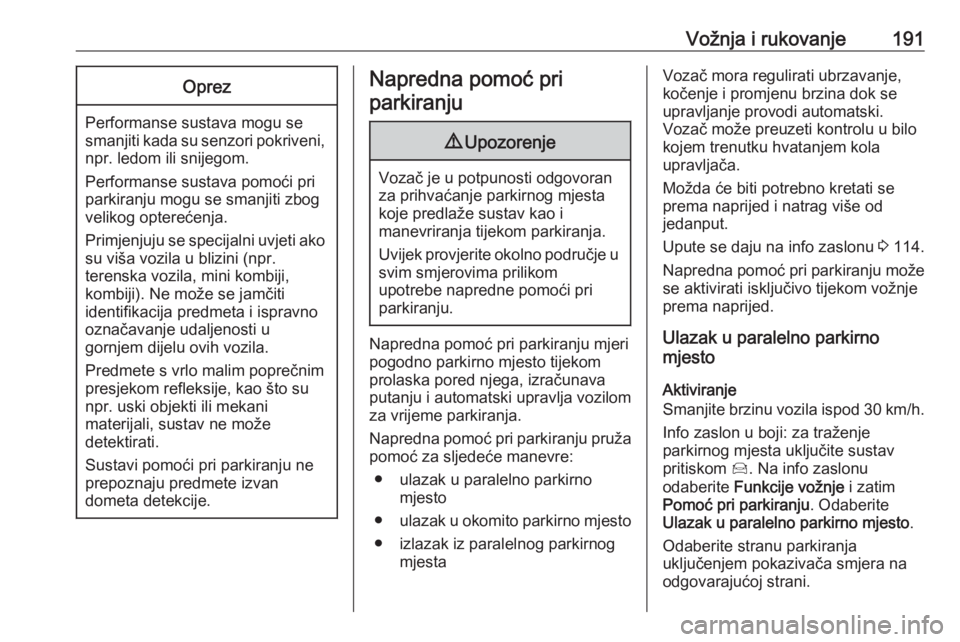

Vožnja i rukovanje191Oprez
Performanse sustava mogu sesmanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napredna pomoć pri
parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
pogodno parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilom
za vrijeme parkiranja.
Napredna pomoć pri parkiranju pruža
pomoć za sljedeće manevre:
● ulazak u paralelno parkirno mjesto
● ulazak u okomito parkirno mjesto
● izlazak iz paralelnog parkirnog mjesta
Vozač mora regulirati ubrzavanje,
kočenje i promjenu brzina dok se
upravljanje provodi automatski.
Vozač može preuzeti kontrolu u bilo
kojem trenutku hvatanjem kola
upravljača.
Možda će biti potrebno kretati se prema naprijed i natrag više od
jedanput.
Upute se daju na info zaslonu 3 114.
Napredna pomoć pri parkiranju može se aktivirati isključivo tijekom vožnje
prema naprijed.
Ulazak u paralelno parkirno
mjesto
Aktiviranje
Smanjite brzinu vozila ispod 30 km/h .
Info zaslon u boji: za traženje
parkirnog mjesta uključite sustav
pritiskom Í. Na info zaslonu
odaberite Funkcije vožnje i zatim
Pomoć pri parkiranju . Odaberite
Ulazak u paralelno parkirno mjesto .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.

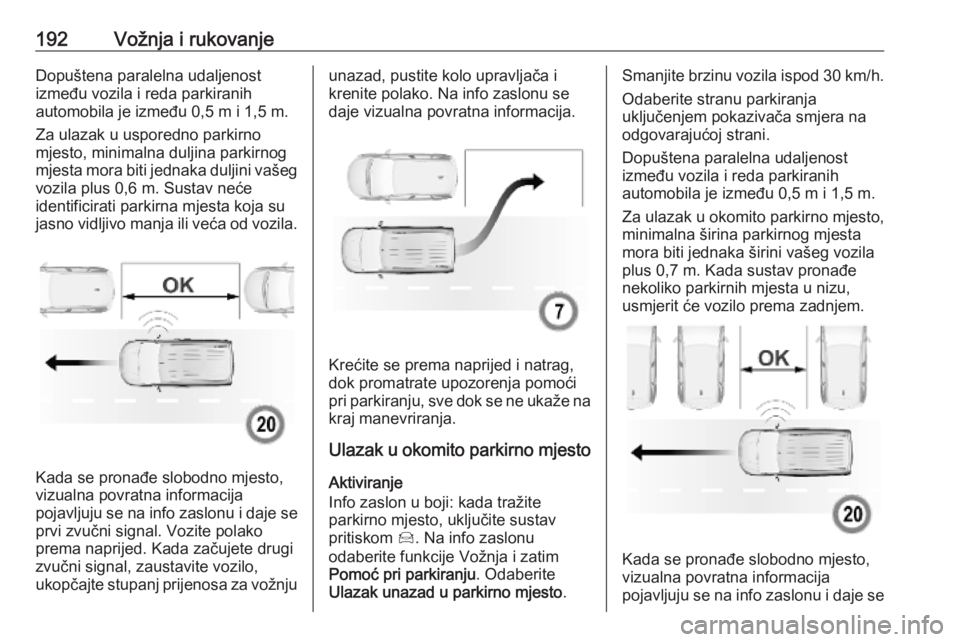

192Vožnja i rukovanjeDopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Za ulazak u usporedno parkirno
mjesto, minimalna duljina parkirnog
mjesta mora biti jednaka duljini vašeg vozila plus 0,6 m. Sustav neće
identificirati parkirna mjesta koja su
jasno vidljivo manja ili veća od vozila.
Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu i daje se prvi zvučni signal. Vozite polako
prema naprijed. Kada začujete drugi
zvučni signal, zaustavite vozilo,
ukopčajte stupanj prijenosa za vožnju
unazad, pustite kolo upravljača i
krenite polako. Na info zaslonu se
daje vizualna povratna informacija.
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja.
Ulazak u okomito parkirno mjesto
Aktiviranje
Info zaslon u boji: kada tražite
parkirno mjesto, uključite sustav
pritiskom Í. Na info zaslonu
odaberite funkcije Vožnja i zatim Pomoć pri parkiranju . Odaberite
Ulazak unazad u parkirno mjesto .
Smanjite brzinu vozila ispod 30 km/h .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.
Dopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Za ulazak u okomito parkirno mjesto,
minimalna širina parkirnog mjesta
mora biti jednaka širini vašeg vozila
plus 0,7 m. Kada sustav pronađe
nekoliko parkirnih mjesta u nizu,
usmjerit će vozilo prema zadnjem.
Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu i daje se

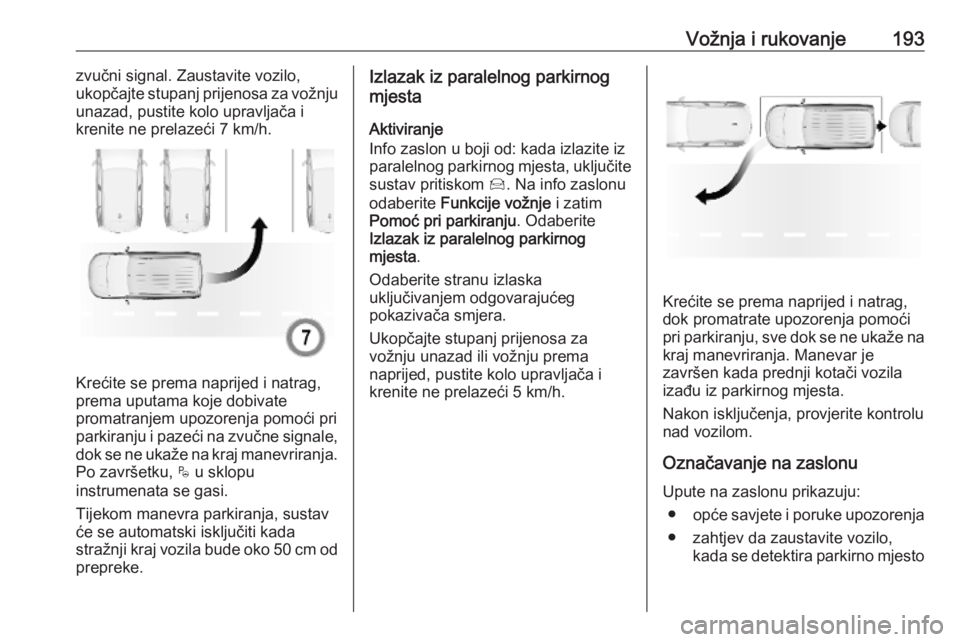

Vožnja i rukovanje193zvučni signal. Zaustavite vozilo,
ukopčajte stupanj prijenosa za vožnju
unazad, pustite kolo upravljača i
krenite ne prelazeći 7 km/h.
Krećite se prema naprijed i natrag,
prema uputama koje dobivate
promatranjem upozorenja pomoći pri
parkiranju i pazeći na zvučne signale, dok se ne ukaže na kraj manevriranja.
Po završetku, $ u sklopu
instrumenata se gasi.
Tijekom manevra parkiranja, sustav
će se automatski isključiti kada
stražnji kraj vozila bude oko 50 cm od prepreke.
Izlazak iz paralelnog parkirnog
mjesta
Aktiviranje
Info zaslon u boji od: kada izlazite iz
paralelnog parkirnog mjesta, uključite sustav pritiskom Í. Na info zaslonu
odaberite Funkcije vožnje i zatim
Pomoć pri parkiranju . Odaberite
Izlazak iz paralelnog parkirnog
mjesta .
Odaberite stranu izlaska
uključivanjem odgovarajućeg
pokazivača smjera.
Ukopčajte stupanj prijenosa za
vožnju unazad ili vožnju prema
naprijed, pustite kolo upravljača i
krenite ne prelazeći 5 km/h.
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja. Manevar je
završen kada prednji kotači vozila
izađu iz parkirnog mjesta.
Nakon isključenja, provjerite kontrolu
nad vozilom.
Označavanje na zaslonu
Upute na zaslonu prikazuju: ● opće savjete i poruke upozorenja
● zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto

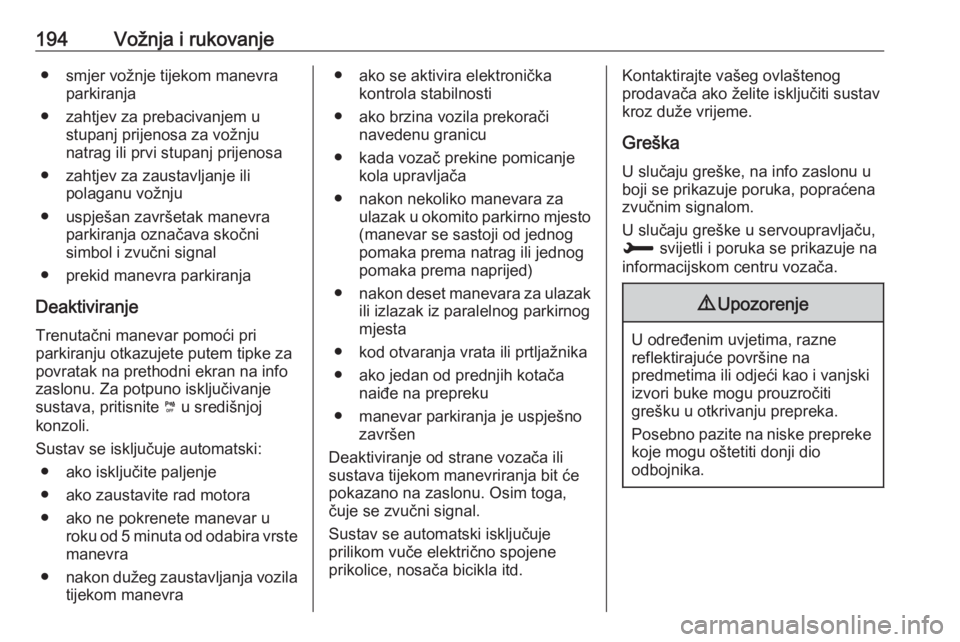

194Vožnja i rukovanje● smjer vožnje tijekom manevraparkiranja
● zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa
● zahtjev za zaustavljanje ili polaganu vožnju
● uspješan završetak manevra parkiranja označava skočni
simbol i zvučni signal
● prekid manevra parkiranja
Deaktiviranje Trenutačni manevar pomoći pri
parkiranju otkazujete putem tipke za
povratak na prethodni ekran na info
zaslonu. Za potpuno isključivanje
sustava, pritisnite ¼ u središnjoj
konzoli.
Sustav se isključuje automatski: ● ako isključite paljenje
● ako zaustavite rad motora
● ako ne pokrenete manevar u roku od 5 minuta od odabira vrste
manevra
● nakon dužeg zaustavljanja vozila
tijekom manevra● ako se aktivira elektronička kontrola stabilnosti
● ako brzina vozila prekorači navedenu granicu
● kada vozač prekine pomicanje kola upravljača
● nakon nekoliko manevara za ulazak u okomito parkirno mjesto
(manevar se sastoji od jednog
pomaka prema natrag ili jednog
pomaka prema naprijed)
● nakon deset manevara za ulazak
ili izlazak iz paralelnog parkirnogmjesta
● kod otvaranja vrata ili prtljažnika
● ako jedan od prednjih kotača naiđe na prepreku
● manevar parkiranja je uspješno završen
Deaktiviranje od strane vozača ili sustava tijekom manevriranja bit će pokazano na zaslonu. Osim toga,
čuje se zvučni signal.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice, nosača bicikla itd.Kontaktirajte vašeg ovlaštenog
prodavača ako želite isključiti sustav
kroz duže vrijeme.
Greška U slučaju greške, na info zaslonu u
boji se prikazuje poruka, popraćena
zvučnim signalom.
U slučaju greške u servoupravljaču,
H svijetli i poruka se prikazuje na
informacijskom centru vozača.9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.

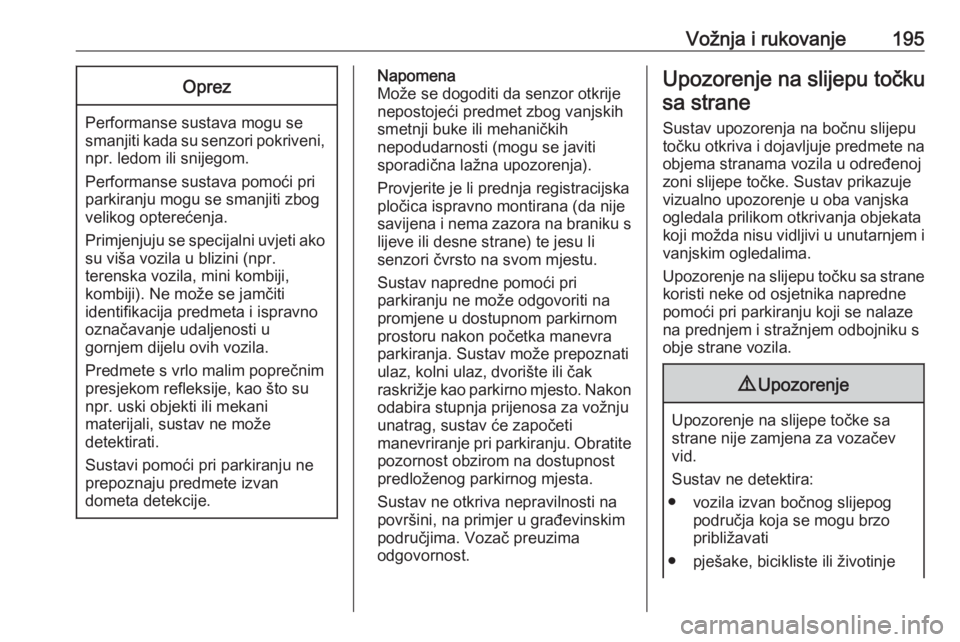

Vožnja i rukovanje195Oprez
Performanse sustava mogu sesmanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije
nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim područjima. Vozač preuzima
odgovornost.Upozorenje na slijepu točku
sa strane
Sustav upozorenja na bočnu slijepu
točku otkriva i dojavljuje predmete na objema stranama vozila u određenoj
zoni slijepe točke. Sustav prikazuje
vizualno upozorenje u oba vanjska
ogledala prilikom otkrivanja objekata
koji možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Upozorenje na slijepu točku sa strane koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje

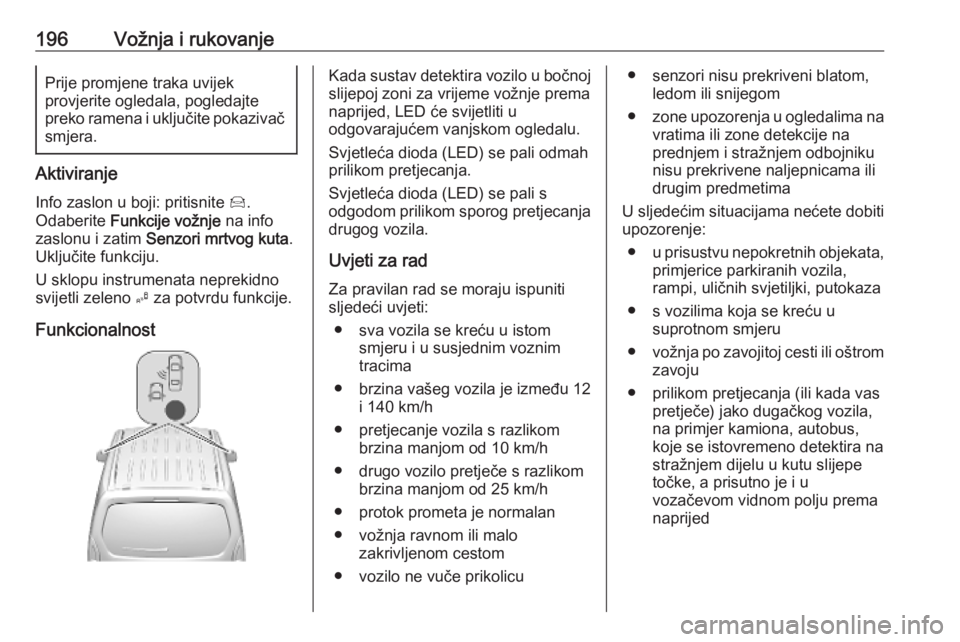

196Vožnja i rukovanjePrije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Aktiviranje
Info zaslon u boji: pritisnite Í.
Odaberite Funkcije vožnje na info
zaslonu i zatim Senzori mrtvog kuta .
Uključite funkciju.
U sklopu instrumenata neprekidno
svijetli zeleno B za potvrdu funkcije.
Funkcionalnost
Kada sustav detektira vozilo u bočnoj slijepoj zoni za vrijeme vožnje prema
naprijed, LED će svijetliti u
odgovarajućem vanjskom ogledalu.
Svjetleća dioda (LED) se pali odmah
prilikom pretjecanja.
Svjetleća dioda (LED) se pali s
odgodom prilikom sporog pretjecanja
drugog vozila.
Uvjeti za rad Za pravilan rad se moraju ispuniti
sljedeći uvjeti:
● sva vozila se kreću u istom smjeru i u susjednim voznim
tracima
● brzina vašeg vozila je između 12 i 140 km/h
● pretjecanje vozila s razlikom brzina manjom od 10 km/h
● drugo vozilo pretječe s razlikom brzina manjom od 25 km/h
● protok prometa je normalan
● vožnja ravnom ili malo zakrivljenom cestom
● vozilo ne vuče prikolicu● senzori nisu prekriveni blatom, ledom ili snijegom
● zone upozorenja u ogledalima na
vratima ili zone detekcije na
prednjem i stražnjem odbojniku
nisu prekrivene naljepnicama ili drugim predmetima
U sljedećim situacijama nećete dobiti
upozorenje:
● u prisustvu nepokretnih objekata,
primjerice parkiranih vozila,
rampi, uličnih svjetiljki, putokaza
● s vozilima koja se kreću u suprotnom smjeru
● vožnja po zavojitoj cesti ili oštrom
zavoju
● prilikom pretjecanja (ili kada vas pretječe) jako dugačkog vozila,
na primjer kamiona, autobus,
koje se istovremeno detektira na
stražnjem dijelu u kutu slijepe točke, a prisutno je i u
vozačevom vidnom polju prema
naprijed

Vožnja i rukovanje197● u jako gustom prometu, voziladetektirana ispred i iza pogrešno
se smatraju kamionom ili
nepomičnim objektom
● prilikom prebrzog pretjecanja
Deaktiviranje Sustav isključujete u personalizaciji
vozila 3 119. B u sklopu
instrumenata se gasi. Osim toga, čuje
se zvučni signal.
Kada isključite paljenje, stanje
sustava se memorira.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice.
Zbog nepovoljnih vremenskih uvjeta,
poput jake kiše, može doći do
pogrešnih detektiranja.
GreškaU slučaju greške, B na ploči s
instrumentima bljeska nekoliko
trenutaka, popraćeno s R i porukom
na zaslonu. Za uklanjanje uzroka

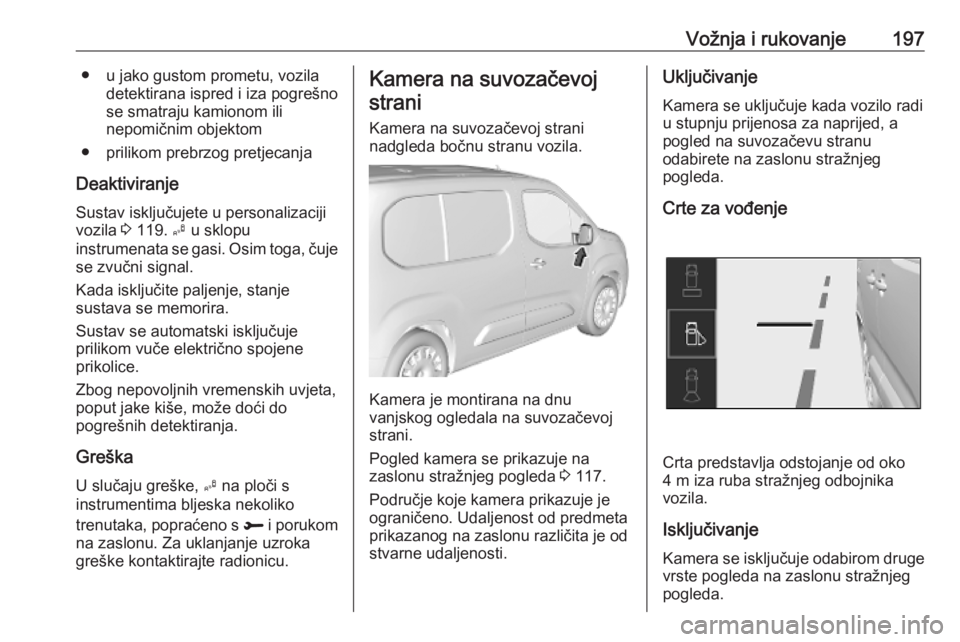

greške kontaktirajte radionicu.Kamera na suvozačevoj
strani
Kamera na suvozačevoj strani
nadgleda bočnu stranu vozila.
Kamera je montirana na dnu
vanjskog ogledala na suvozačevoj
strani.
Pogled kamera se prikazuje na
zaslonu stražnjeg pogleda 3 117.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Uključivanje
Kamera se uključuje kada vozilo radi
u stupnju prijenosa za naprijed, a
pogled na suvozačevu stranu
odabirete na zaslonu stražnjeg
pogleda.
Crte za vođenje
Crta predstavlja odstojanje od oko
4 m iza ruba stražnjeg odbojnika
vozila.
Isključivanje Kamera se isključuje odabirom druge
vrste pogleda na zaslonu stražnjeg
pogleda.

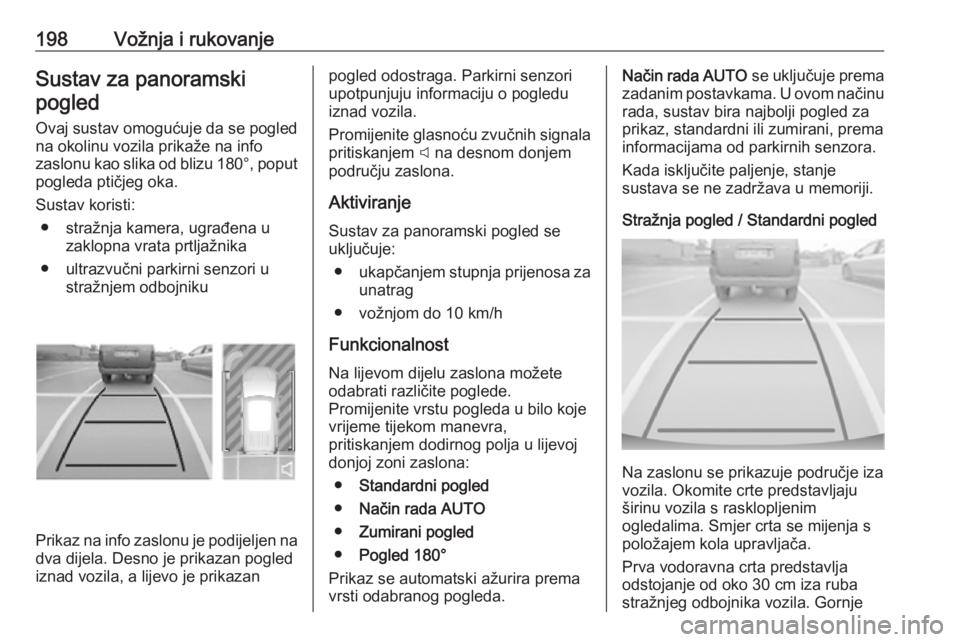

198Vožnja i rukovanjeSustav za panoramskipogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže na info
zaslonu kao slika od blizu 180°, poput
pogleda ptičjeg oka.
Sustav koristi: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● ultrazvučni parkirni senzori u stražnjem odbojniku
Prikaz na info zaslonu je podijeljen nadva dijela. Desno je prikazan pogled
iznad vozila, a lijevo je prikazan
pogled odostraga. Parkirni senzori
upotpunjuju informaciju o pogledu
iznad vozila.
Promijenite glasnoću zvučnih signala
pritiskanjem C na desnom donjem
području zaslona.
Aktiviranje
Sustav za panoramski pogled se
uključuje:
● ukapčanjem stupnja prijenosa za
unatrag
● vožnjom do 10 km/h
Funkcionalnost Na lijevom dijelu zaslona možete
odabrati različite poglede.
Promijenite vrstu pogleda u bilo koje
vrijeme tijekom manevra,
pritiskanjem dodirnog polja u lijevoj
donjoj zoni zaslona:
● Standardni pogled
● Način rada AUTO
● Zumirani pogled
● Pogled 180°
Prikaz se automatski ažurira prema
vrsti odabranog pogleda.Način rada AUTO se uključuje prema
zadanim postavkama. U ovom načinu rada, sustav bira najbolji pogled za
prikaz, standardni ili zumirani, prema
informacijama od parkirnih senzora.
Kada isključite paljenje, stanje
sustava se ne zadržava u memoriji.
Stražnja pogled / Standardni pogled
Na zaslonu se prikazuje područje iza
vozila. Okomite crte predstavljaju
širinu vozila s rasklopljenim
ogledalima. Smjer crta se mijenja s
položajem kola upravljača.
Prva vodoravna crta predstavlja
odstojanje od oko 30 cm iza ruba
stražnjeg odbojnika vozila. Gornje
