OPEL COMBO E 2019.75 Uputstvo za upotrebu (in Serbian)

Prostor za odlaganje79Zadnja razdelna policaNe stavljati nikakve preteške i oštre
predmete na zadnju razdelnu policu.
Maksimalna dozvoljena nosivost je
25 kg. Kod velikih komada prtljaga,
postaviti sigurnosnu mrežu iza
zadnjih sedišta 3 82.
Postavljanje zadnje razdelne
police
Zadnja razdelna polica može da se
postavi u dva položaja.
Montirati razdelnu policu aktivirajući
držače sa obe strane.
Podizanje zadnje razdelne police
Zadnja razdelna polica može da se
preklopi nagore sa zadnje strane,
omogućavajući veću fleksibilnost u
prtljažnom prostoru.
Odlaganje u prtljažni prostor
Preklopljeni poklopac postaviti u
uspravan položaj iza naslona zadnjih
sedišta.

80Prostor za odlaganjeKukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Kukice za vezivanje prtljaga mogu se
nalaziti na podu vozila i / ili u bočnom
zidu. Broj i lokacija kukica za
vezivanje prtljaga mogu se razlikovati zavisno od vozila.
Maksimalna sila kojim se opterećuju
prstenovi za pričvšćivanje ne sme da
prekorači 500 daN/5 kN/5000 N.
U zavisnosti od zemlje, maksimalna
snaga može biti prikazana na
nalepnici.
Napomena
Podaci na nalepnici uvek imaju
prednost u odnosu na podatke iz
ovog uputstva za upotrebu.
Sistem za rukovanje teretom
U zavisnosti od verzije, pregrada iza
prednjih sedišta štiti vozača i putnike
na prednjim sedištima od opasnosti
od pomeranja prtljaga.
Može postojati jezičak na pregradi iza
sedišta suvozača koji može da se
ukloni da bi se postavili dugi predmeti. U vozilu postoji zaštitni poklopac kojiobezbeđuje siguran transport.
Ako je naslon spoljašnjeg sedišta suvozača preklopljen nadole i jezičak
pregrade je otvoren, srednje sedište
mora da ostane slobodno.

Prostor za odlaganje81Uklanjanje jezička
1. Otpustiti uređaj za blokiranje,spustiti jezičak a zatim ga ukloniti.
2. Odložiti jezičak iza sedišta vozača.
Okrenuti uređaj za blokiranje
nagore. Postaviti šarke jezička u
njihovo kućište, podignuti jezičak i
zatvoriti uređaj za blokiranje.
Postavljanje zaštitnog poklopca Zaštitni poklopac mora da se postaviuvek kada se naslon spoljašnjeg
sedišta suvozača preklapa i jezičak
pregrade se otvara.
1. Preklopiti naslon spoljašnjeg sedišta suvozača 3 49.2. Pričvrstiti četiri kopče poklopca na
odgovarajuću kukicu za vezivanje
prtljaga.
3. Povući naslon za glavu sa preklopljenog naslona sedišta,
ostavljajući dva otvora na šipki
naslona za glavu vidljivim 3 46.
4. Utovarite predmete.

82Prostor za odlaganje
5. Provući traku poklopca okonaslona za glavu. Pritegnuti traku
povlačeći labave krajeve.
Sa postavljenim zaštitnim
poklopcem, maksimalno opterećenje
na sklopljenom naslonu za leđa iznosi
100 kg.
Sigurnosna mreža
U zavisnosti od verzije, sigurnosna
mreža može da se postavi iza zadnjih sedišta ili, ukoliko su nasloni oboreni, iza prednjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Postoje montažni otvori na obe strane u krovnom okviru iznad
zadnjih sedišta. Otvoriti poklopce
i pričvrstiti i zabraviti šipku mreže
sa jedne strane, sabiti šipku i
pričvrstiti je i zabraviti sa druge
strane.
● Pričvrstiti kopče sigurnosne mreže na kukice za vezivanjeprtljaga iza zadnjih sedišta.
Pritegnuti obe trake povlačeći
labave krajeve.
● Nasloni zadnjih sedišta moraju da se podignu.

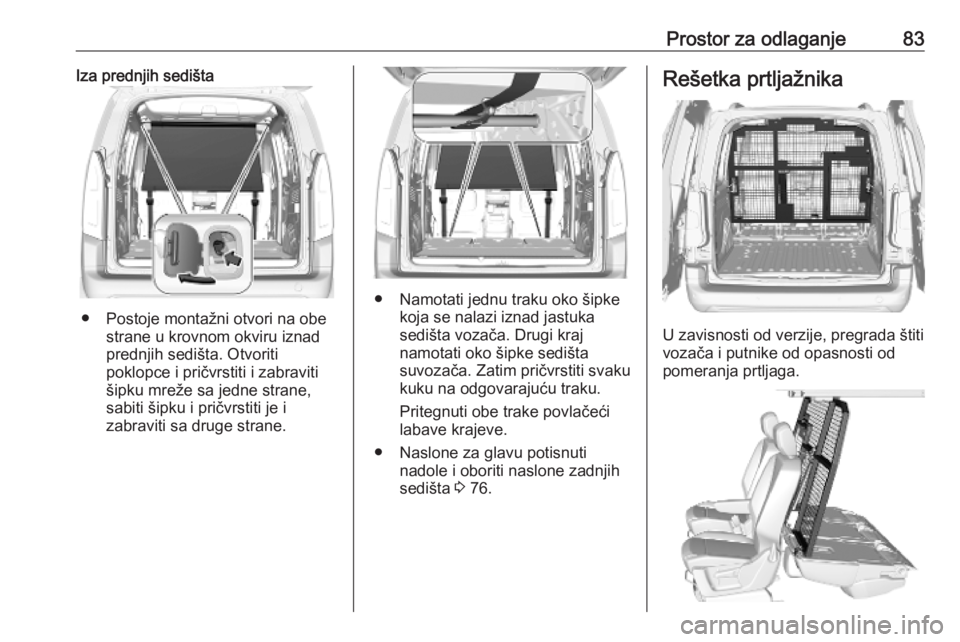

Prostor za odlaganje83Iza prednjih sedišta
● Postoje montažni otvori na obestrane u krovnom okviru iznad
prednjih sedišta. Otvoriti
poklopce i pričvrstiti i zabraviti
šipku mreže sa jedne strane,
sabiti šipku i pričvrstiti je i
zabraviti sa druge strane.
● Namotati jednu traku oko šipke koja se nalazi iznad jastuka
sedišta vozača. Drugi kraj
namotati oko šipke sedišta
suvozača. Zatim pričvrstiti svaku
kuku na odgovarajuću traku.
Pritegnuti obe trake povlačeći
labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 76.
Rešetka prtljažnika
U zavisnosti od verzije, pregrada štiti
vozača i putnike od opasnosti od
pomeranja prtljaga.

84Prostor za odlaganjePregrada može da se postavi iza
prednjih ili zadnjih sedišta.
Postoji jezičak na pregradi koji može
da se otvori da bi se postavili dugi predmeti. U vozilu postoji zaštitni
poklopac koji obezbeđuje siguran
transport.
Ako je naslon bočnog sedišta
preklopljen nadole i jezičak pregrade
je otvoren, srednje sedište mora da
ostane slobodno.
Ako je naslon zadnjeg sedišta
spušten i jezičak je otvoren za
transport dugih predmeta, sedište
suvozača mora da ostane slobodno.
Pomeranje pregrade
1. Otpustiti četiri uređaja za blokiranje na gornjem i donjem
delu pregrade.
2. Za postavljanje iza prednjih sedišta, preklopiti naslone zadnjih
sedišta 3 52
3. Pomeriti pregradu i zaključati
četiri uređaja za blokiranje na
gornjem i donjem delu.
9 Upozorenje
Vodite računa prilikom rada sa
donjim uređajima za
zaključavanje. Opasnost od
priklještenja.
Otvaranje jezička
1. U zavisnosti od položaja pregrade
i dužine prtljaga, preklopiti naslon
spoljašnjeg zadnjeg sedišta i / ili
naslon sedišta suvozača
3 49, 52

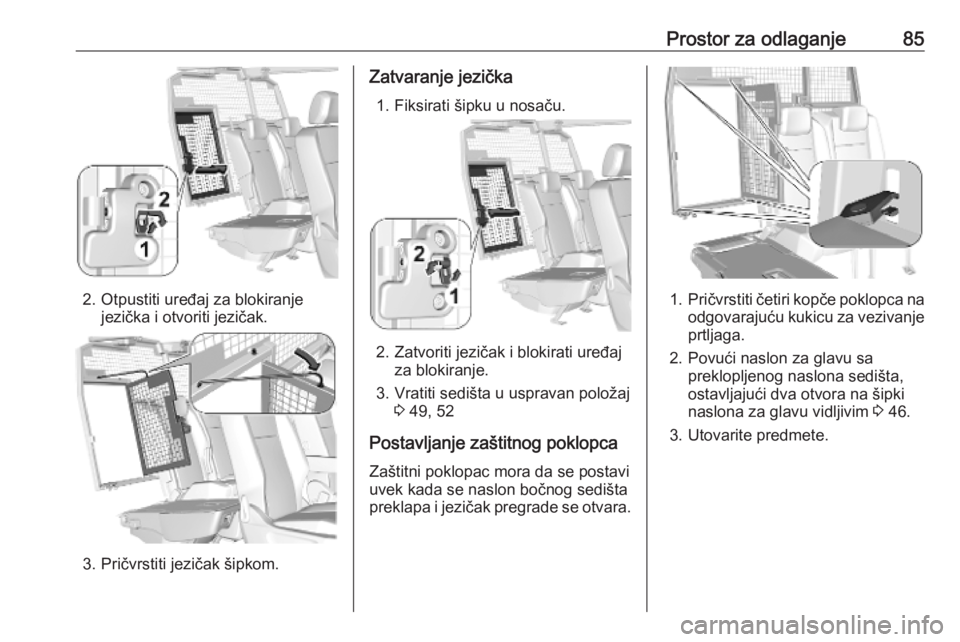

Prostor za odlaganje85
2. Otpustiti uređaj za blokiranjejezička i otvoriti jezičak.
3. Pričvrstiti jezičak šipkom.
Zatvaranje jezička
1. Fiksirati šipku u nosaču.
2. Zatvoriti jezičak i blokirati uređaj za blokiranje.
3. Vratiti sedišta u uspravan položaj 3 49, 52
Postavljanje zaštitnog poklopca Zaštitni poklopac mora da se postaviuvek kada se naslon bočnog sedišta
preklapa i jezičak pregrade se otvara.
1. Pričvrstiti četiri kopče poklopca na
odgovarajuću kukicu za vezivanje
prtljaga.
2. Povući naslon za glavu sa preklopljenog naslona sedišta,
ostavljajući dva otvora na šipki
naslona za glavu vidljivim 3 46.
3. Utovarite predmete.

86Prostor za odlaganje
4. Provući traku poklopca okonaslona za glavu. Pritegnuti traku
povlačeći labave krajeve.
Ukoliko je prtljag postavljen na
prednje i zadnje sedište na strani
suvozača, postaviti po jednu traku
na svaki naslon sedišta.
Sa postavljenim zaštitnim
poklopcem, maksimalno opterećenje na svakom sklopljenom naslonu za
leđa iznosi 100 kg.
Trougao upozorenja
U zavisnosti od verzije, trougao
upozorenja može da se odloži u
prtljažnom prostoru. Pričvrstiti ga
elastičnim trakama.
Komplet za prvu pomoć
U zavisnosti od verzije, komplet za
prvu pomoć može da se odloži u
prtljažnom prostoru.

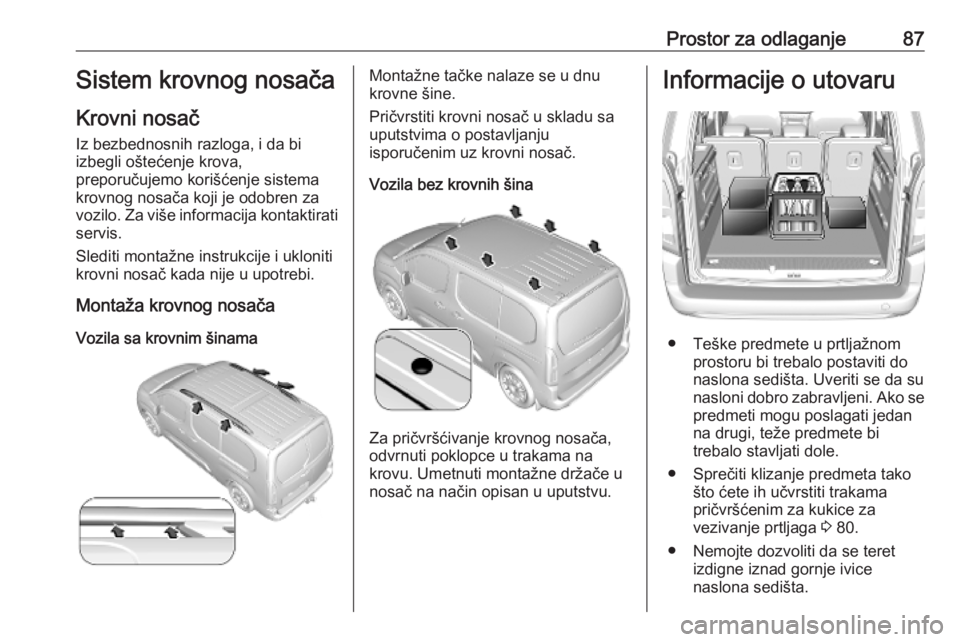

Prostor za odlaganje87Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga, i da bi
izbegli oštećenje krova,
preporučujemo korišćenje sistema
krovnog nosača koji je odobren za
vozilo. Za više informacija kontaktirati
servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozila sa krovnim šinamaMontažne tačke nalaze se u dnu
krovne šine.
Pričvrstiti krovni nosač u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Vozila bez krovnih šina
Za pričvršćivanje krovnog nosača,
odvrnuti poklopce u trakama na
krovu. Umetnuti montažne držače u
nosač na način opisan u uputstvu.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uveriti se da su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže predmete bi
trebalo stavljati dole.
● Sprečiti klizanje predmeta tako što ćete ih učvrstiti trakama
pričvršćenim za kukice za
vezivanje prtljaga 3 80.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona sedišta.

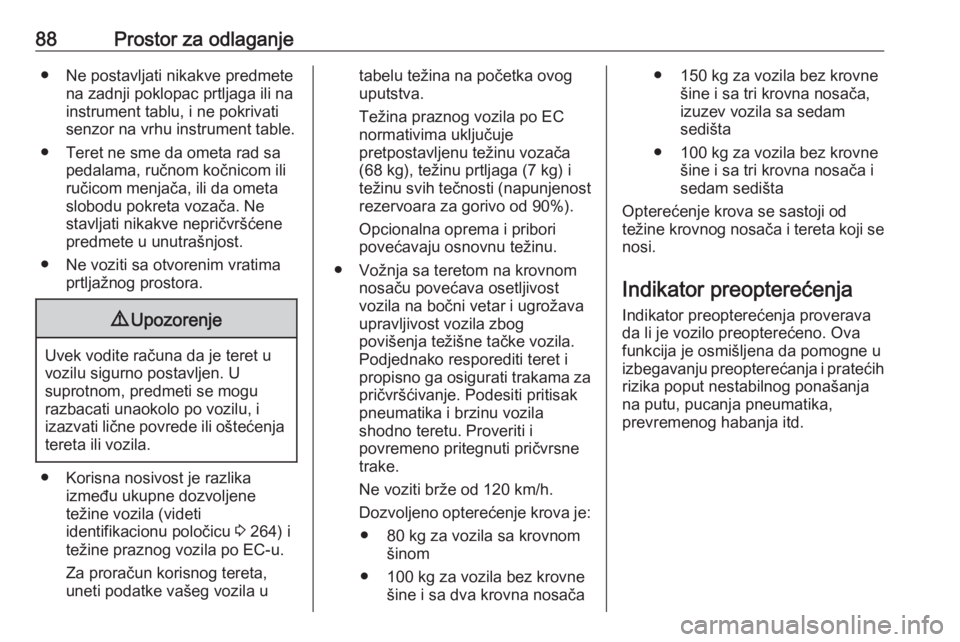

88Prostor za odlaganje● Ne postavljati nikakve predmetena zadnji poklopac prtljaga ili na
instrument tablu, i ne pokrivati
senzor na vrhu instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 264) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90%).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je: ● 80 kg za vozila sa krovnom šinom
● 100 kg za vozila bez krovne šine i sa dva krovna nosača● 150 kg za vozila bez krovne šine i sa tri krovna nosača,
izuzev vozila sa sedam
sedišta
● 100 kg za vozila bez krovne šine i sa tri krovna nosača i
sedam sedišta
Opterećenje krova se sastoji od
težine krovnog nosača i tereta koji se nosi.
Indikator preopterećenja
Indikator preopterećenja proverava
da li je vozilo preopterećeno. Ova
funkcija je osmišljena da pomogne u
izbegavanju preopterećanja i pratećih
rizika poput nestabilnog ponašanja
na putu, pucanja pneumatika,
prevremenog habanja itd.
