Керування автомобілем та експлуатація209Кольоровий інформаційний
дисплей: Активуйте систему
допомоги під час паркування в
меню персоналізації автомобіля
3 128.
Сигналізування
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою
є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.Окрім цього, відстань до перешкод
позаду, попереду та збоку
автомобіля позначається
рухомими лініями відстані на
кольоровому інформаційному
дисплеї 3 123.
Дезактивація Система автоматично вимкнеться,коли швидкість автомобіля
перевищить 10 км/год, а також якщо ввімкнути електричне
стоянкове гальмо або натиснути
кнопку системи допомоги під час
паркування ¼.
Графічний інформаційний дисплей: Система вимкнена, якщо
світиться індикатор ¼ у кнопці
системи допомоги під час
паркування.
Кольоровий інформаційний
дисплей: Деактивуйте систему
допомоги під час паркування в
меню персоналізації автомобіля
3 128.Обмеження системи
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, на панелі
приладів засвітиться C. В
інформаційному центрі водія
відобразиться повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.

210Керування автомобілем та експлуатаціяОбережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце під час паркування.
Розширена система допомоги під час паркування допомагає під час
виконання наведених нижче
маневрів:
● в'їзд на місце паралельного паркування
● в'їзд на місце перпендикулярного
паркування
● виїзд з місця паралельного паркування
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично. Водій будь-коли
може взяти керування на себе за
допомогою керма.
Можливо, потрібно буде більше ніж
один раз проїхати вперед і назад.
Вказівки відображаються на
інформаційному дисплеї 3 123.
Розширена система допомога під час паркування може вмикатися
тільки під час руху вперед.

Керування автомобілем та експлуатація211В’їзд на паралельне місцепаркування
Активація
Пригальмуйте, щоб швидкість була
меншою за 30 км/год.
Кольоровий інформаційний
дисплей: щоб знайти місце для
паркування, увімкніть систему,
натиснувши Í. Виберіть на
інформаційному дисплеї "Функції
для водіння" , а потім – Система
допомоги під час паркування .
Виберіть В’їхати на паралельне
місце паркування .
Виберіть сторону паркування, увімкнувши вказівник повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 м до 1,5 м.
Для в’їзду на паралельне місце
паркування його мінімальна
довжина має дорівнювати довжині
вашого автомобіля +0,6 м. Система ігноруватиме місця для
паркування, які точно менші або
більші за автомобіль.
Коли вільне місце для паркування
знайдено, система повідомляє про
це візуально на інформаційному
дисплеї та подає перший звуковий сигнал. Повільно їдьте вперед.
Коли пролунає другий звуковий
сигнал, зупиніть автомобіль,
увімкніть задню передачу,
відпустіть кермо й почніть повільно
їхати. На інформаційному дисплеї
з’явиться візуальний сигнал.Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру.
В’їзд на перпендикулярне місце
паркування
Активація
Кольоровий інформаційний
дисплей: під час пошуку місця для
паркування увімкніть систему,
натиснувши Í. Виберіть на
інформаційному дисплеї "Функції для водіння", а потім – Система

212Керування автомобілем та експлуатаціядопомоги під час паркування.
Виберіть В’їхати на місце
паркування заднім ходом .
Пригальмуйте, щоб швидкість була меншою за 30 км/год.
Виберіть сторону паркування,
увімкнувши вказівник повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 м до 1,5 м.
Для в’їзду на перпендикулярне
місце паркування його мінімальна
ширина має дорівнювати ширині
вашого автомобіля +0,7 м. Якщо
виявлено кілька місць для
паркування підряд, автомобіль
буде скеровано на останнє з них.
Коли вільне місце для паркування
знайдено, система повідомляє про
це візуально на інформаційному
дисплеї та подає звуковий сигнал.
Зупиніть автомобіль, увімкніть
задню передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
7 км/год.Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування
звуковими сигналами, доки не буде повідомлено про завершення
маневру. Після завершення $ в
комбінованій панелі приладів
згасне.
Під час маневру паркування
система автоматично вимикається, якщо позаду автомобіля виявлено
перешкоду на відстані 50 см.

Керування автомобілем та експлуатація213Виїзд із паралельного місцяпаркування
Активація
Кольоровий інформаційний
дисплей: виїжджаючи з місця
паралельного паркування,
увімкніть систему, натиснувши Í.
Виберіть на інформаційному
дисплеї "Функції для водіння" , а
потім – Система допомоги під час
паркування . Виберіть Виїхати з
паралельного місця паркування .
Виберіть сторону виїзду виїхати,
увімкнувши відповідний указівник
повороту.
Увімкніть задню або передню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
5 км/год.
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Маневр
завершено, коли передні колеса
автомобіля перебувають за
межами місця для паркування.
Після вимкнення перевірте, чи
водію передано керування над автомобілем.
Позначення дисплея
На дисплеї відображаються такі
вказівки:
● загальні поради та попереджувальні
повідомлення
● необхідність в зупинці автомобіля після визначеннямісця для паркування
● напрямок руху під час паркування
● вимога ввімкнути передачі заднього ходу або першу
передачу
● вимога зупинитися або їхати повільно
● успішне встановлення автомобіля на місце стоянки
позначається спливаючим
символом та звуковим
сигналом
● скасування паркувального маневру

214Керування автомобілем та експлуатаціяДезактивація
Щоб скасувати поточний маневр
системи допомоги під час
паркування і повернутися до
попереднього екрана на
інформаційному дисплеї, натисніть кнопку. Щоб повністю вимкнути
систему, натисніть ¼ на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання
● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● у разі спрацювання електронної системи курсовоїстійкості
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма● після семи маневрів для в’їзду на перпендикулярне місце
паркування (маневр
складається з одного руху
назад або одного руху вперед)
● після десяти маневрів для в’їзду або виїзду з
паралельного місця
паркування
● після відчинення дверей або багажного відділення
● якщо одне з передніх коліс наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається
під час буксирування причепа,
системи для перевезення
велосипедів тощо з електричним
підключенням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.Несправність
Якщо виникне несправність, на
кольоровому інформаційному
дисплеї з’явиться повідомлення і
при цьому пролунає звуковий
сигнал.
У випадку несправності
гідропідсилювача керма
засвітиться індикатор C, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.

Керування автомобілем та експлуатація215Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.
Повідомлення бокової мертвої зони видимості
Система повідомлень бокової
мертвої зони видимості розпізнає
та повідомляє про об'єкти, що
знаходяться по обидва боки
автомобіля в межах зазначеної
мертвої зони. В разі виявлення
об’єктів, які можуть бути поза зоною видимості внутрішніх чи зовнішніх
дзеркал, система відображає
попередження на кожному із
зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.

216Керування автомобілем та експлуатація9Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Активація
Кольоровий інформаційний
дисплей: натисніть Í. Виберіть на
інформаційному дисплеї "Функції
для водіння" , а потім – Датчики
контролю мертвої зони . Активуйте
функцію.
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу функції.
Функціональність
Якщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
світлодіодний індикатор.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.
Коли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.
Умови роботиНалежна робота функції можлива
за таких умов:
● усі транспортні засоби рухаються в одному напрямку іпо суміжних смугах
● швидкість вашого автомобіля становить 12–140 км/год
● виконується обгін автомобіля, швидкість якого відрізняється
від вашої швидкості менше ніж
на 10 км/год
● вас обганяє автомобіль, швидкість якого відрізняється
від вашої менше ніж на
25 км/год
● нормальна інтенсивність дорожнього руху
● рух здійснюється по прямій або
трохи кривій дорозі
● автомобіль не буксирує причеп

Керування автомобілем та експлуатація217● датчики не вкриті брудом,льодом чи снігом
● попереджувальні зони на дзеркалах дверцят та зони
виявлення на передньому й
задньому бамперах не закрито
клейкими наліпками чи іншими предметами
Попереджувальні сигнали не
вмикаються в наведених нижче
ситуаціях:
● наявність нерухомих об'єктів, наприклад припаркованих
автомобілів, огорож, вуличних
ліхтарів, дорожніх знаків
● наявність транспортних засобів, що рухаються в
протилежному напрямку
● рух звивистою дорогою або входження у крутий поворот
● коли автомобіль обганяє дуже довгі автомобілі, наприклад,
вантажівки чи фури, або вони
його обганяють, їх виявлено у
мертвій зоні позаду і водночас
вони перебувають у полі зору
водія попереду● в умовах дуже інтенсивного руху, коли транспортні засоби,
виявлені попереду і позаду,
помилково розпізнаються як
вантажівка або нерухомий
об'єкт
● під час надто швидкого обгону
Дезактивація Систему можна вимкнути в менюперсоналізації автомобіля 3 128.
Після цього B згасне на
комбінованій панелі приладів.
Додатково пролунає звуковий
сигнал.
Після вимкнення запалювання
поточний стан системи
збережеться в пам’яті.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
У погану погоду (наприклад, під час зливи) система може неправильно
розпізнавати об’єкти.Несправність
Якщо виникне несправність, на панелі приладів протягом певного часу блиматиме B разом із C, а
на дисплеї відобразиться
повідомлення. Для усунення
несправності зверніться на СТО.
Камера зі сторонипасажира
Камера зі сторони пасажира дає
змогу стежити за зоною збоку
автомобіля.

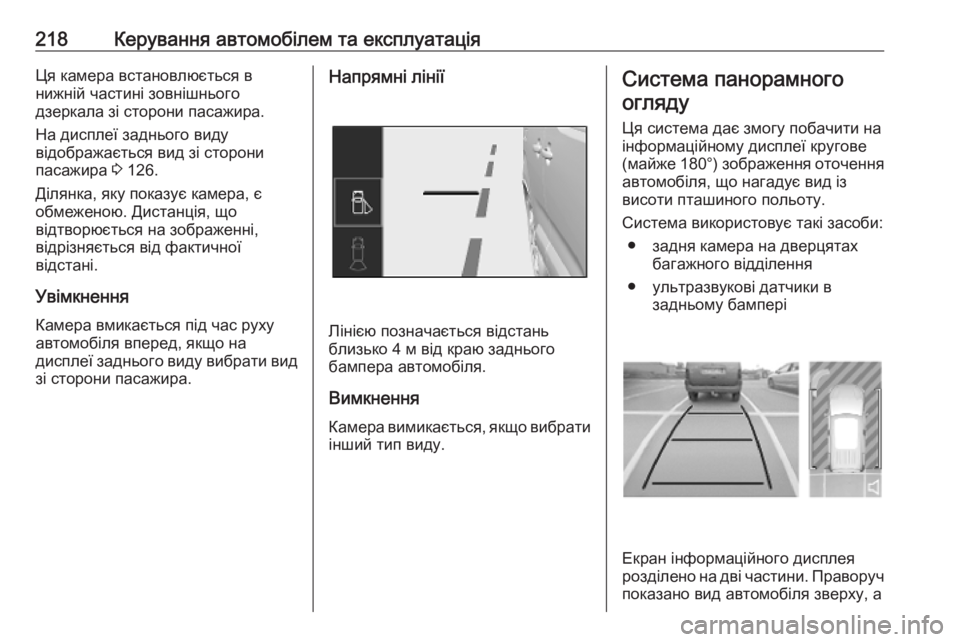

218Керування автомобілем та експлуатаціяЦя камера встановлюється в
нижній частині зовнішнього
дзеркала зі сторони пасажира.
На дисплеї заднього виду
відображається вид зі сторони
пасажира 3 126.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Увімкнення Камера вмикається під час рухуавтомобіля вперед, якщо на
дисплеї заднього виду вибрати вид
зі сторони пасажира.Напрямні лінії
Лінією позначається відстань
близько 4 м від краю заднього
бампера автомобіля.
Вимкнення
Камера вимикається, якщо вибрати інший тип виду.
Система панорамного
огляду
Ця система дає змогу побачити на
інформаційному дисплеї кругове
(майже 180°) зображення оточення автомобіля, що нагадує вид із
висоти пташиного польоту.
Система використовує такі засоби: ● задня камера на дверцятах багажного відділення
● ультразвукові датчики в задньому бампері
Екран інформаційного дисплея
розділено на дві частини. Праворуч
показано вид автомобіля зверху, а
