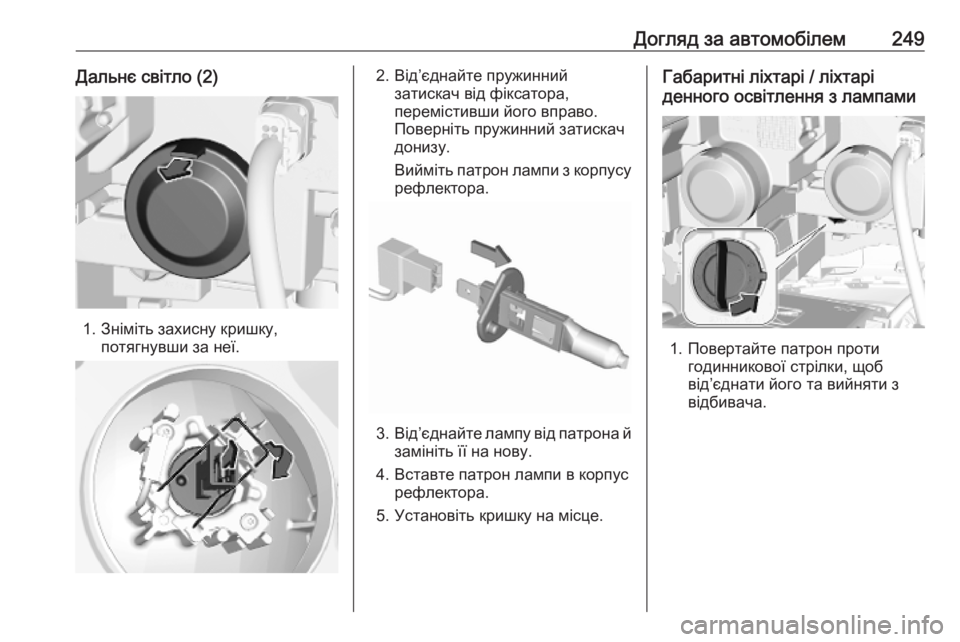

Догляд за автомобілем249Дальнє світло (2)
1. Зніміть захисну кришку,потягнувши за неї.
2. Від’єднайте пружиннийзатискач від фіксатора,
перемістивши його вправо.
Поверніть пружинний затискач донизу.
Вийміть патрон лампи з корпусу
рефлектора.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Габаритні ліхтарі / ліхтарі
денного освітлення з лампами
1. Повертайте патрон проти годинникової стрілки, щоб
від’єднати його та вийняти з
відбивача.

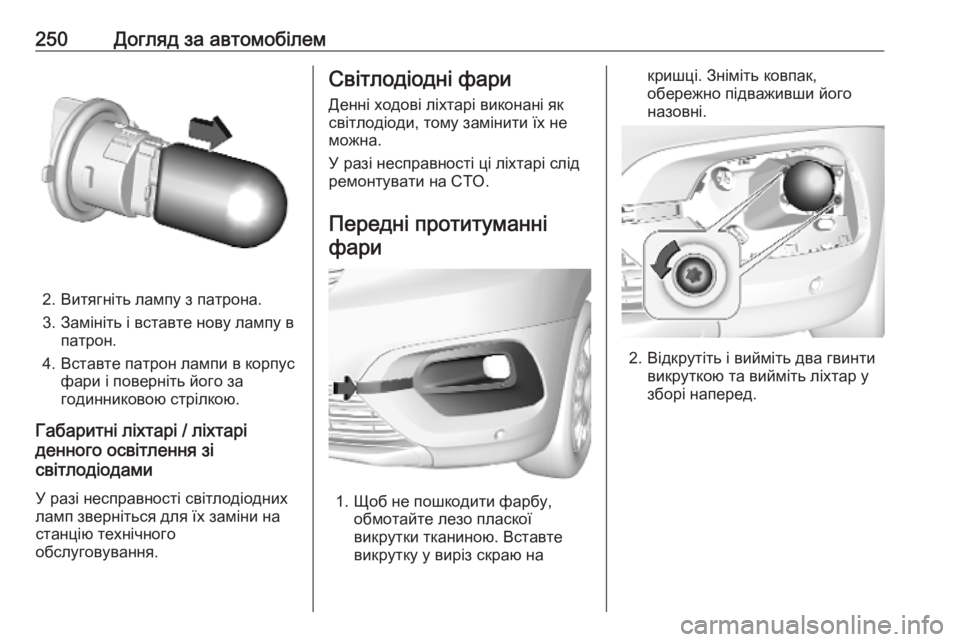

250Догляд за автомобілем
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в корпус фари і поверніть його за
годинниковою стрілкою.
Габаритні ліхтарі / ліхтарі
денного освітлення зі
світлодіодами
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Світлодіодні фари
Денні ходові ліхтарі виконані як
світлодіоди, тому замінити їх не
можна.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Передні протитуманні фари
1. Щоб не пошкодити фарбу, обмотайте лезо пласкоївикрутки тканиною. Вставте
викрутку у виріз скраю на
кришці. Зніміть ковпак,
обережно підваживши його
назовні.
2. Відкрутіть і вийміть два гвинти викруткою та вийміть ліхтар у
зборі наперед.

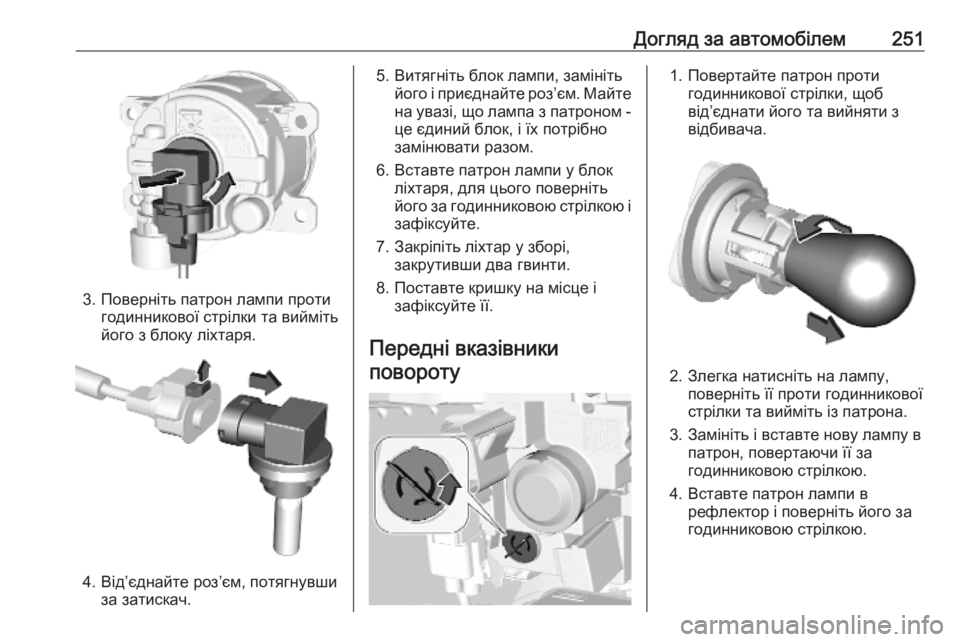

Догляд за автомобілем251
3. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з блоку ліхтаря.
4. Від’єднайте роз’єм, потягнувши за затискач.
5. Витягніть блок лампи, замінітьйого і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
6. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши два гвинти.
8. Поставте кришку на місце і зафіксуйте її.
Передні вказівники
повороту1. Повертайте патрон проти годинникової стрілки, щоб
від’єднати його та вийняти з
відбивача.
2. Злегка натисніть на лампу, поверніть її проти годинникової
стрілки та вийміть із патрона.
3. Замініть і вставте нову лампу в патрон, повертаючи її за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

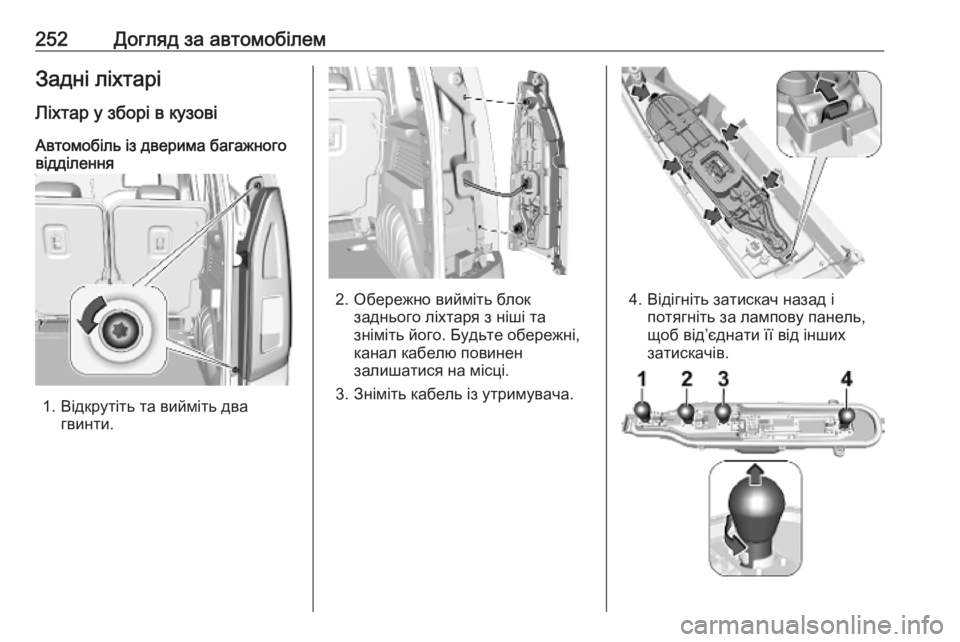

252Догляд за автомобілемЗадні ліхтарі
Ліхтар у зборі в кузові Автомобіль із дверима багажного
відділення
1. Відкрутіть та вийміть два
гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.4. Відігніть затискач назад і потягніть за лампову панель,
щоб від’єднати її від інших
затискачів.

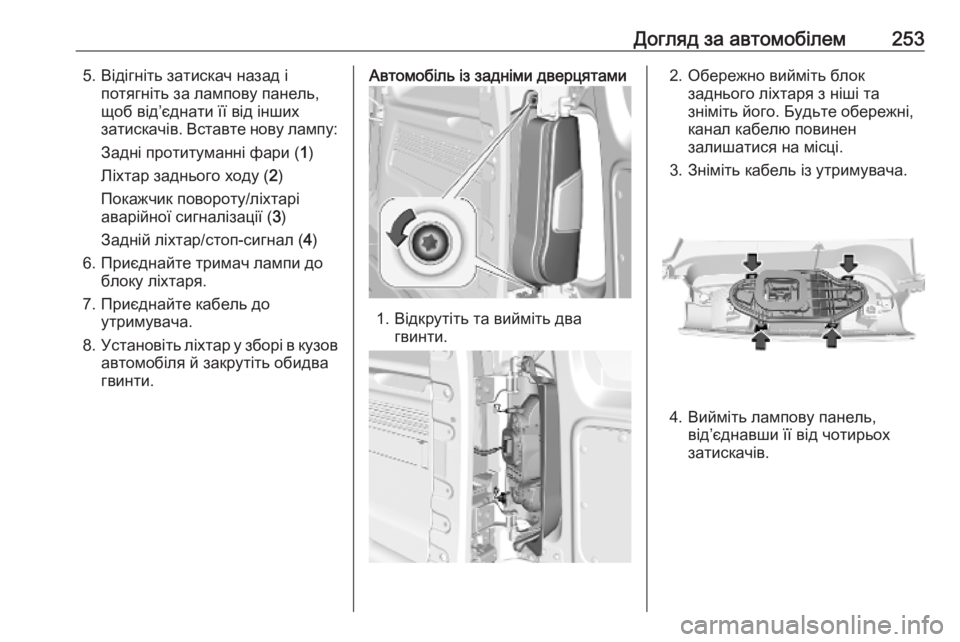

Догляд за автомобілем2535. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
Покажчик повороту/ліхтарі аварійної сигналізації ( 3)
Задній ліхтар/стоп-сигнал ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель до утримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.Автомобіль із задніми дверцятами
1. Відкрутіть та вийміть два гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.
4. Вийміть лампову панель, від’єднавши її від чотирьох
затискачів.

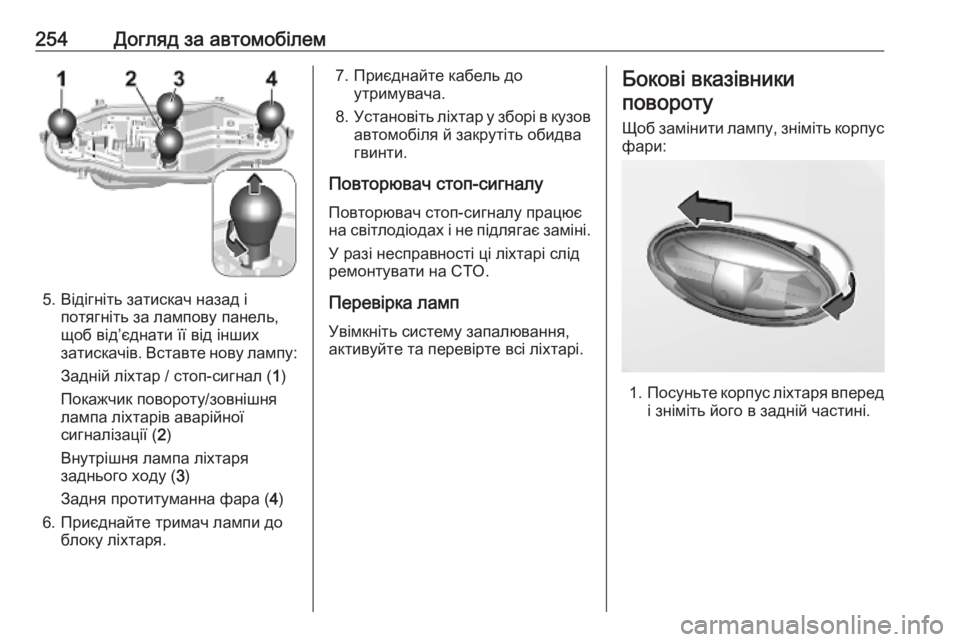

254Догляд за автомобілем
5. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Задній ліхтар / стоп-сигнал ( 1)
Покажчик повороту/зовнішня
лампа ліхтарів аварійної
сигналізації ( 2)
Внутрішня лампа ліхтаря
заднього ходу ( 3)
Задня протитуманна фара ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель доутримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.
Повторювач стоп-сигналу Повторювач стоп-сигналу працює
на світлодіодах і не підлягає заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання, активуйте та перевірте всі ліхтарі.Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус фари:
1. Посуньте корпус ліхтаря вперед
і зніміть його в задній частині.

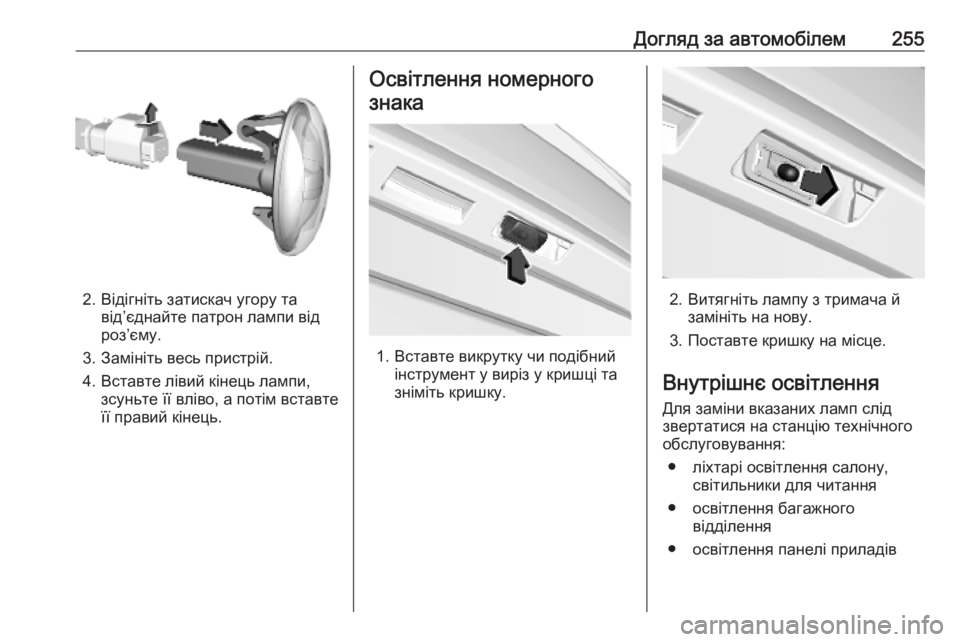

Догляд за автомобілем255
2. Відігніть затискач угору тавід’єднайте патрон лампи від
роз’єму.
3. Замініть весь пристрій. 4. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку чи подібний інструмент у виріз у кришці та
зніміть кришку.
2. Витягніть лампу з тримача й замініть на нову.
3. Поставте кришку на місце.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

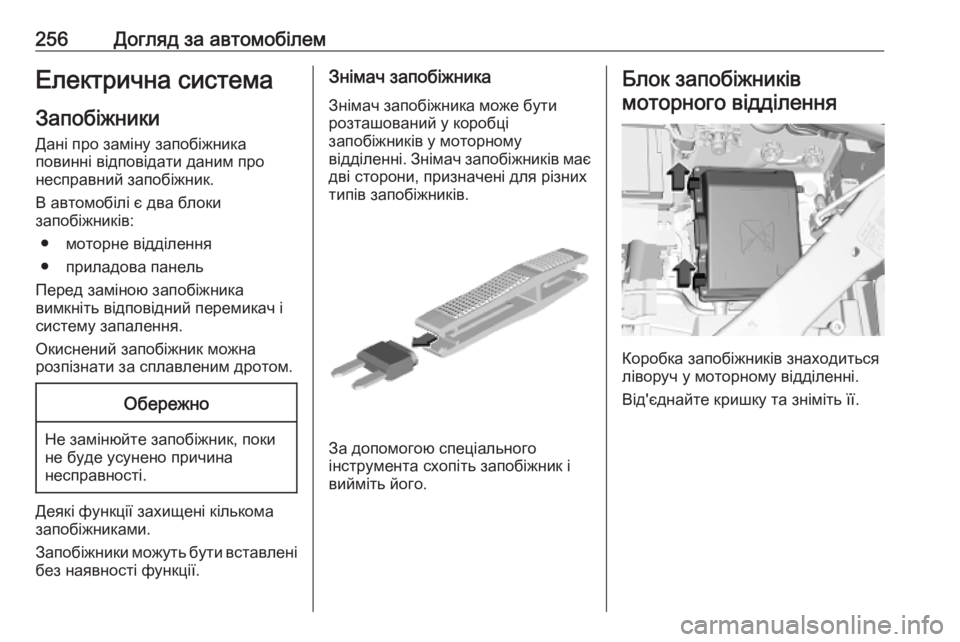

256Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окиснений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.

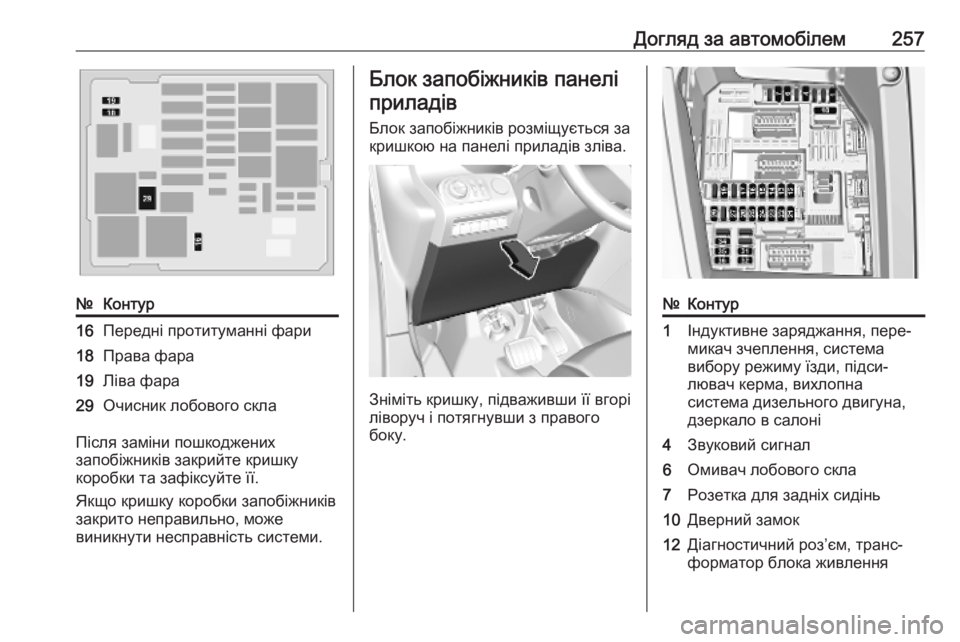

Догляд за автомобілем257№Контур16Передні протитуманні фари18Права фара19Ліва фара29Очисник лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників розміщується закришкою на панелі приладів зліва.
Зніміть кришку, підваживши її вгорі
ліворуч і потягнувши з правого боку.
№Контур1Індуктивне заряджання, пере‐
микач зчеплення, система
вибору режиму їзди, підси‐
лювач керма, вихлопна
система дизельного двигуна,
дзеркало в салоні4Звуковий сигнал6Омивач лобового скла7Розетка для задніх сидінь10Дверний замок12Діагностичний роз’єм, транс‐
форматор блока живлення

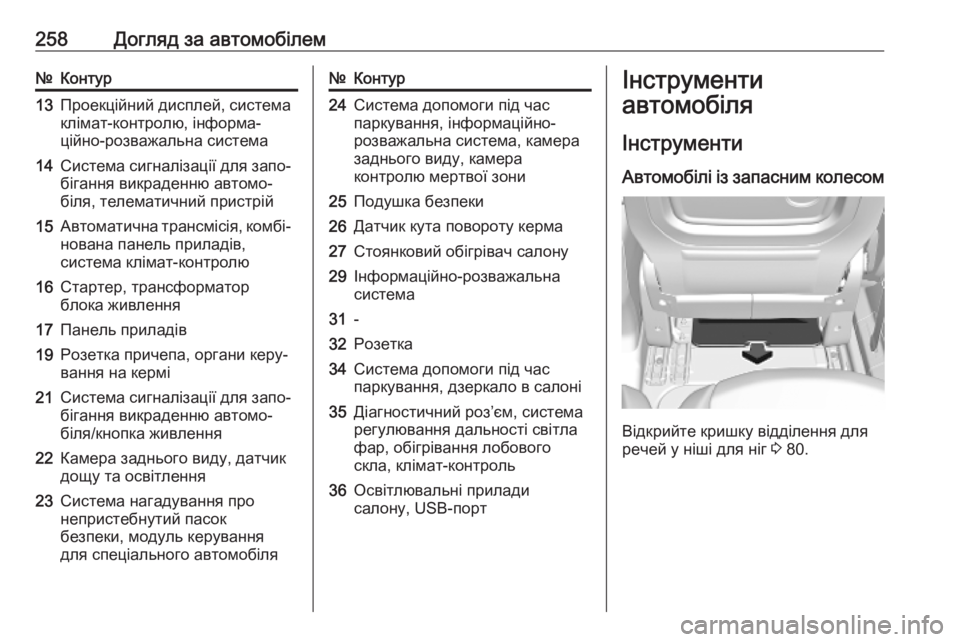

258Догляд за автомобілем№Контур13Проекційний дисплей, система
клімат-контролю, інформа‐
ційно-розважальна система14Система сигналізації для запо‐
бігання викраденню автомо‐
біля, телематичний пристрій15Автоматична трансмісія, комбі‐ нована панель приладів,
система клімат-контролю16Стартер, трансформатор
блока живлення17Панель приладів19Розетка причепа, органи керу‐
вання на кермі21Система сигналізації для запо‐
бігання викраденню автомо‐
біля/кнопка живлення22Камера заднього виду, датчик
дощу та освітлення23Система нагадування про
непристебнутий пасок
безпеки, модуль керування
для спеціального автомобіля№Контур24Система допомоги під час
паркування, інформаційно-
розважальна система, камера
заднього виду, камера
контролю мертвої зони25Подушка безпеки26Датчик кута повороту керма27Стоянковий обігрівач салону29Інформаційно-розважальна
система31-32Розетка34Система допомоги під час
паркування, дзеркало в салоні35Діагностичний роз’єм, система
регулювання дальності світла
фар, обігрівання лобового
скла, клімат-контроль36Освітлювальні прилади
салону, USB-портІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку відділення для
речей у ніші для ніг 3 80.
