OPEL COMBO E 2020 Omaniku käsiraamat (in Estonian)

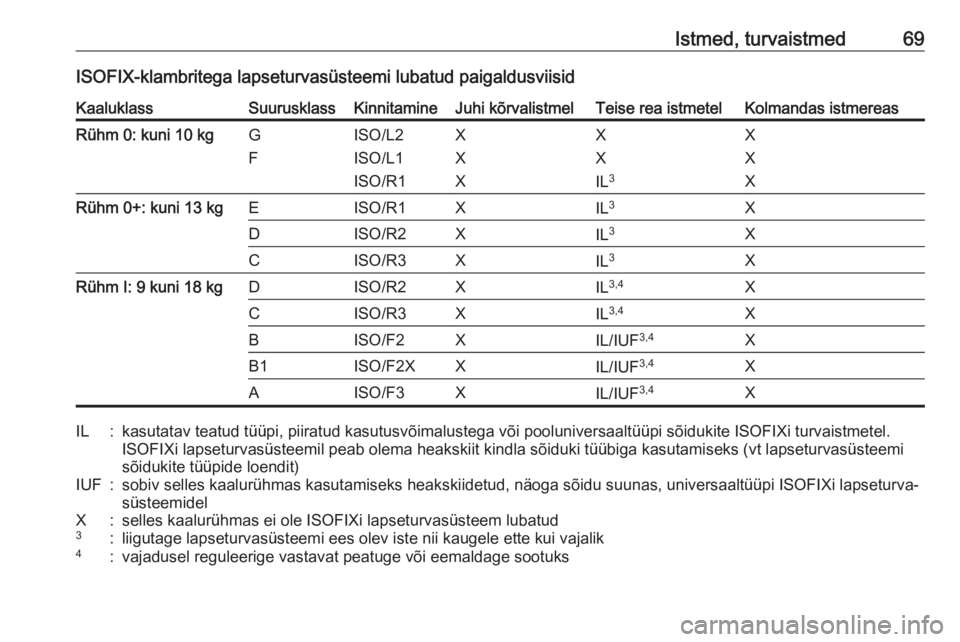

Istmed, turvaistmed69ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisidKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTeise rea istmetelKolmandas istmereasRühm 0: kuni 10 kgG
FISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XRühm 0+: kuni 13 kgEISO/R1XIL 3XDISO/R2XIL 3XCISO/R3XIL3XRühm I: 9 kuni 18 kgDISO/R2XIL3,4XCISO/R3XIL 3,4XBISO/F2XIL/IUF 3,4XB1ISO/F2XXIL/IUF3,4XAISO/F3XIL/IUF3,4XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidelX:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

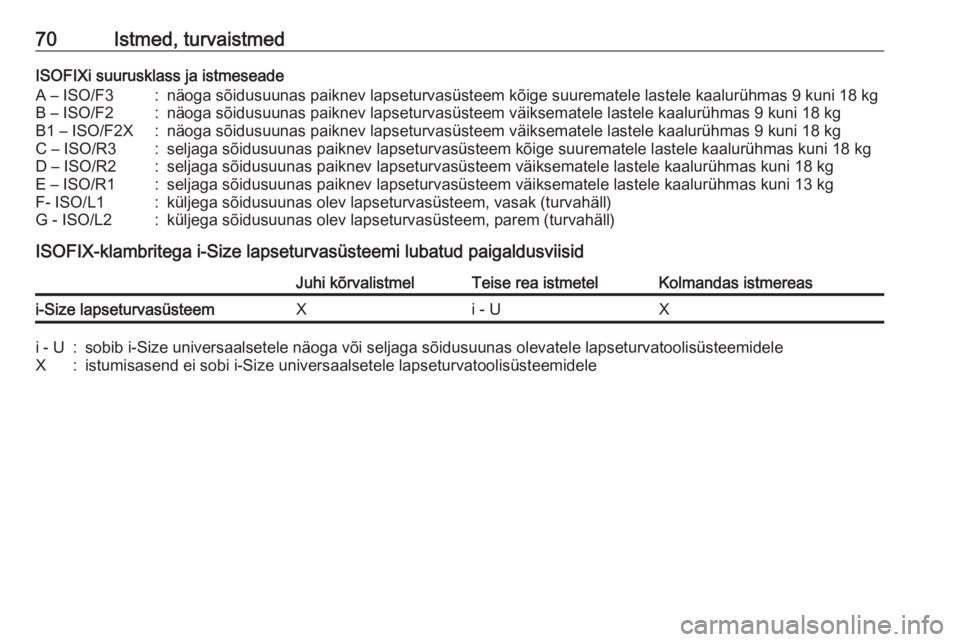

70Istmed, turvaistmedISOFIXi suurusklass ja istmeseadeA – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmelTeise rea istmetelKolmandas istmereasi-Size lapseturvasüsteemXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

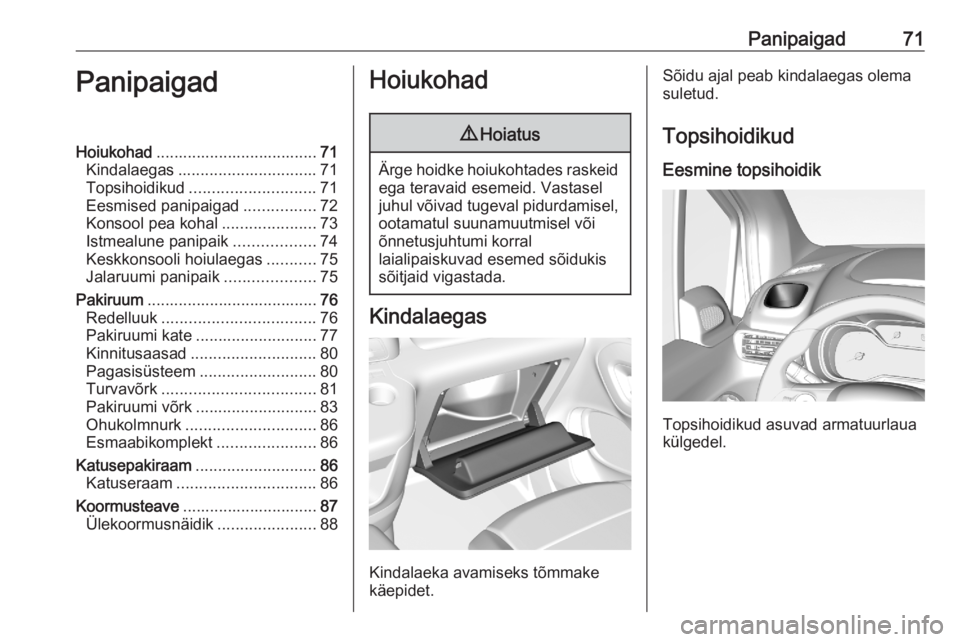

Panipaigad71PanipaigadHoiukohad.................................... 71
Kindalaegas ............................... 71
Topsihoidikud ............................ 71
Eesmised panipaigad ................72
Konsool pea kohal .....................73
Istmealune panipaik ..................74
Keskkonsooli hoiulaegas ...........75
Jalaruumi panipaik ....................75
Pakiruum ...................................... 76
Redelluuk .................................. 76
Pakiruumi kate ........................... 77
Kinnitusaasad ............................ 80
Pagasisüsteem .......................... 80
Turvavõrk .................................. 81
Pakiruumi võrk ........................... 83
Ohukolmnurk ............................. 86
Esmaabikomplekt ......................86
Katusepakiraam ........................... 86
Katuseraam ............................... 86
Koormusteave .............................. 87
Ülekoormusnäidik ......................88Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Vastasel
juhul võivad tugeval pidurdamisel,
ootamatul suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka avamiseks tõmmake
käepidet.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud Eesmine topsihoidik
Topsihoidikud asuvad armatuurlaua
külgedel.

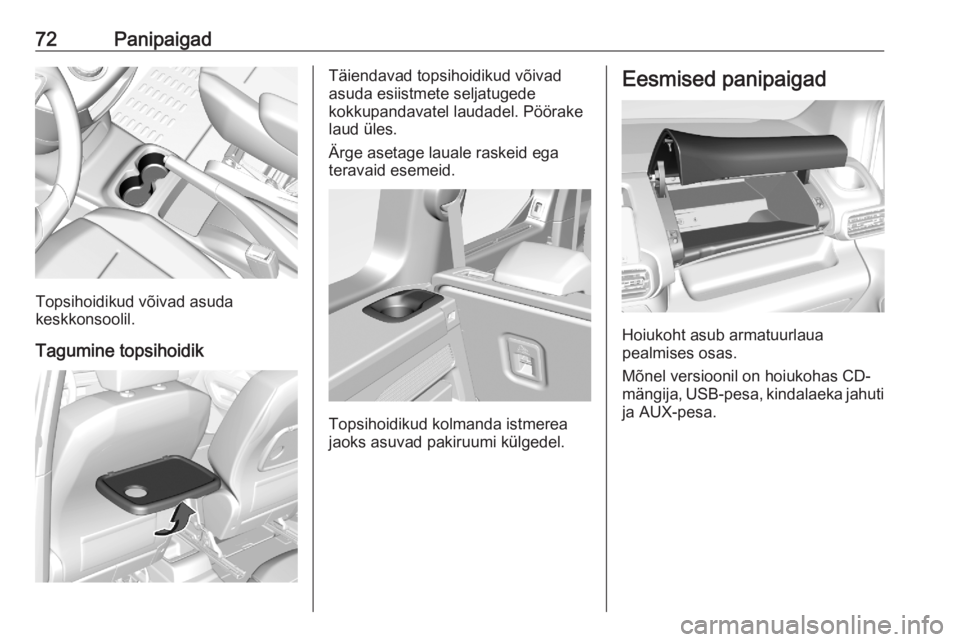

72Panipaigad
Topsihoidikud võivad asuda
keskkonsoolil.
Tagumine topsihoidik
Täiendavad topsihoidikud võivad
asuda esiistmete seljatugede
kokkupandavatel laudadel. Pöörake laud üles.
Ärge asetage lauale raskeid ega
teravaid esemeid.
Topsihoidikud kolmanda istmerea
jaoks asuvad pakiruumi külgedel.
Eesmised panipaigad
Hoiukoht asub armatuurlaua
pealmises osas.
Mõnel versioonil on hoiukohas CD-
mängija, USB-pesa, kindalaeka jahuti ja AUX-pesa.

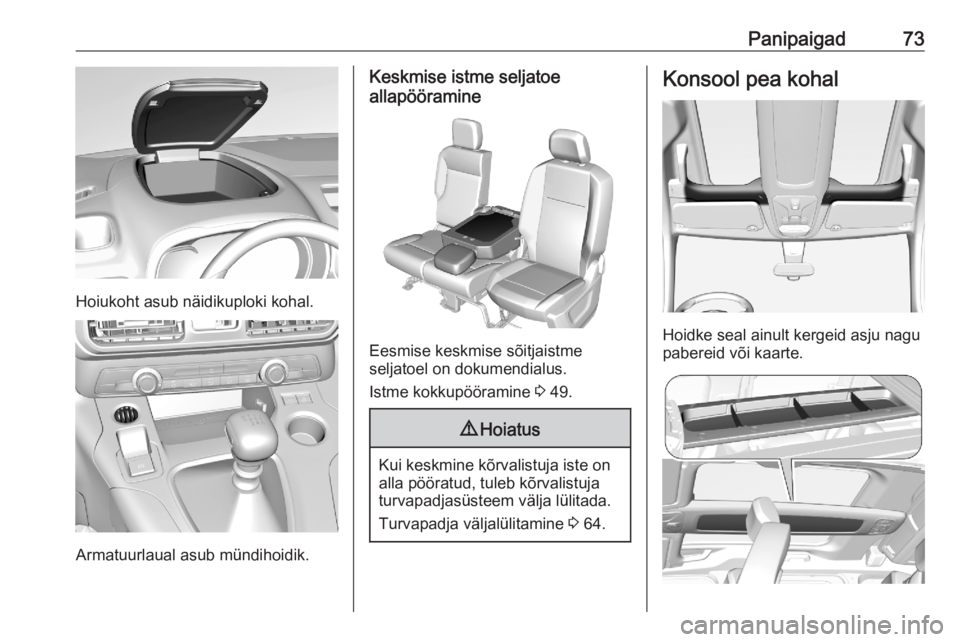

Panipaigad73
Hoiukoht asub näidikuploki kohal.
Armatuurlaual asub mündihoidik.
Keskmise istme seljatoe
allapööramine
Eesmise keskmise sõitjaistme
seljatoel on dokumendialus.
Istme kokkupööramine 3 49.
9 Hoiatus
Kui keskmine kõrvalistuja iste on
alla pööratud, tuleb kõrvalistuja
turvapadjasüsteem välja lülitada.
Turvapadja väljalülitamine 3 64.
Konsool pea kohal
Hoidke seal ainult kergeid asju nagu
pabereid või kaarte.

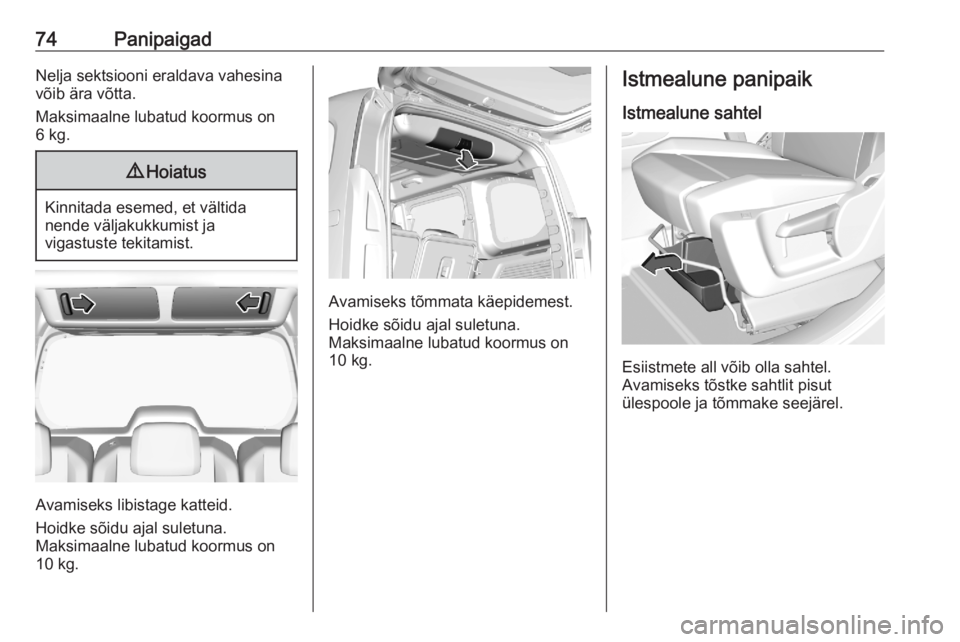

74PanipaigadNelja sektsiooni eraldava vahesina
võib ära võtta.
Maksimaalne lubatud koormus on
6 kg.9 Hoiatus
Kinnitada esemed, et vältida
nende väljakukkumist ja
vigastuste tekitamist.
Avamiseks libistage katteid.
Hoidke sõidu ajal suletuna.
Maksimaalne lubatud koormus on
10 kg.
Avamiseks tõmmata käepidemest.
Hoidke sõidu ajal suletuna.
Maksimaalne lubatud koormus on
10 kg.
Istmealune panipaik
Istmealune sahtel
Esiistmete all võib olla sahtel.
Avamiseks tõstke sahtlit pisut
ülespoole ja tõmmake seejärel.

Panipaigad75Hoiukarp
Keskmise pinkistme all võib olla
hoiukarp. Tõstke istmepadi üles
käepidemest tõmmates. Hoiukarbi võib tabalukuga lukustada.
Keskkonsooli hoiulaegas
Hoiukarp võib asuda keskkonsoolil.
Avamiseks vajutada katet.
12 V pistikupesa asub panipaiga
kaane taga.
Jalaruumi panipaik Jalaruumi panipaigad on
juurdepääsetavad tagaistmetelt.
Sõiduki tööriistad võib paigutada
esiistmete all asuvatesse jalaruumi
panipaikadesse 3 230.

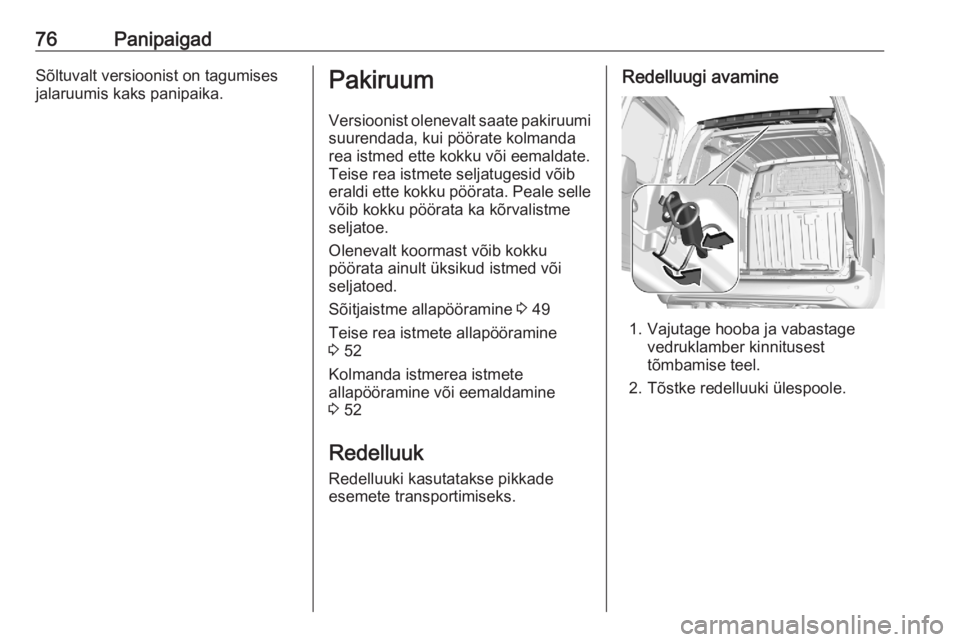

76PanipaigadSõltuvalt versioonist on tagumises
jalaruumis kaks panipaika.Pakiruum
Versioonist olenevalt saate pakiruumi
suurendada, kui pöörate kolmanda
rea istmed ette kokku või eemaldate.
Teise rea istmete seljatugesid võib
eraldi ette kokku pöörata. Peale selle
võib kokku pöörata ka kõrvalistme
seljatoe.
Olenevalt koormast võib kokku
pöörata ainult üksikud istmed või
seljatoed.
Sõitjaistme allapööramine 3 49
Teise rea istmete allapööramine
3 52
Kolmanda istmerea istmete
allapööramine või eemaldamine
3 52
Redelluuk
Redelluuki kasutatakse pikkade
esemete transportimiseks.Redelluugi avamine
1. Vajutage hooba ja vabastage vedruklamber kinnitusest
tõmbamise teel.
2. Tõstke redelluuki ülespoole.

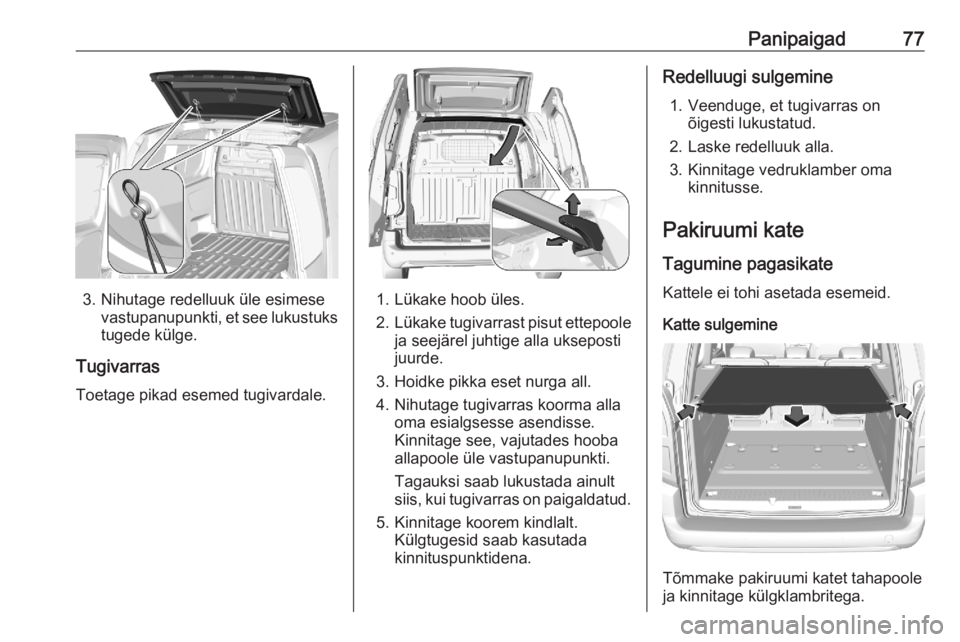

Panipaigad77
3. Nihutage redelluuk üle esimesevastupanupunkti, et see lukustuks
tugede külge.
Tugivarras
Toetage pikad esemed tugivardale.1. Lükake hoob üles.
2. Lükake tugivarrast pisut ettepoole
ja seejärel juhtige alla ukseposti
juurde.
3. Hoidke pikka eset nurga all.
4. Nihutage tugivarras koorma alla oma esialgsesse asendisse.
Kinnitage see, vajutades hooba
allapoole üle vastupanupunkti.
Tagauksi saab lukustada ainult
siis, kui tugivarras on paigaldatud.
5. Kinnitage koorem kindlalt. Külgtugesid saab kasutada
kinnituspunktidena.
Redelluugi sulgemine
1. Veenduge, et tugivarras on õigesti lukustatud.
2. Laske redelluuk alla.
3. Kinnitage vedruklamber oma kinnitusse.
Pakiruumi kate
Tagumine pagasikate Kattele ei tohi asetada esemeid.
Katte sulgemine
Tõmmake pakiruumi katet tahapoole
ja kinnitage külgklambritega.

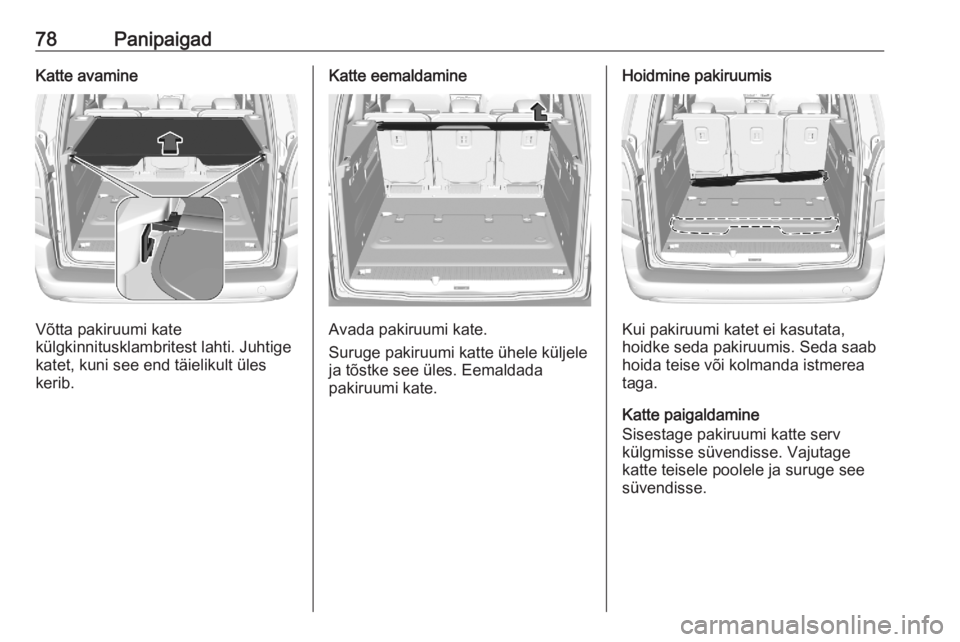

78PanipaigadKatte avamine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. Juhtige katet, kuni see end täielikult üles
kerib.
Katte eemaldamine
Avada pakiruumi kate.
Suruge pakiruumi katte ühele küljele
ja tõstke see üles. Eemaldada
pakiruumi kate.
Hoidmine pakiruumis
Kui pakiruumi katet ei kasutata,
hoidke seda pakiruumis. Seda saab
hoida teise või kolmanda istmerea
taga.
Katte paigaldamine
Sisestage pakiruumi katte serv
külgmisse süvendisse. Vajutage
katte teisele poolele ja suruge see
süvendisse.
