OPEL COMBO E 2020 Omaniku käsiraamat (in Estonian)

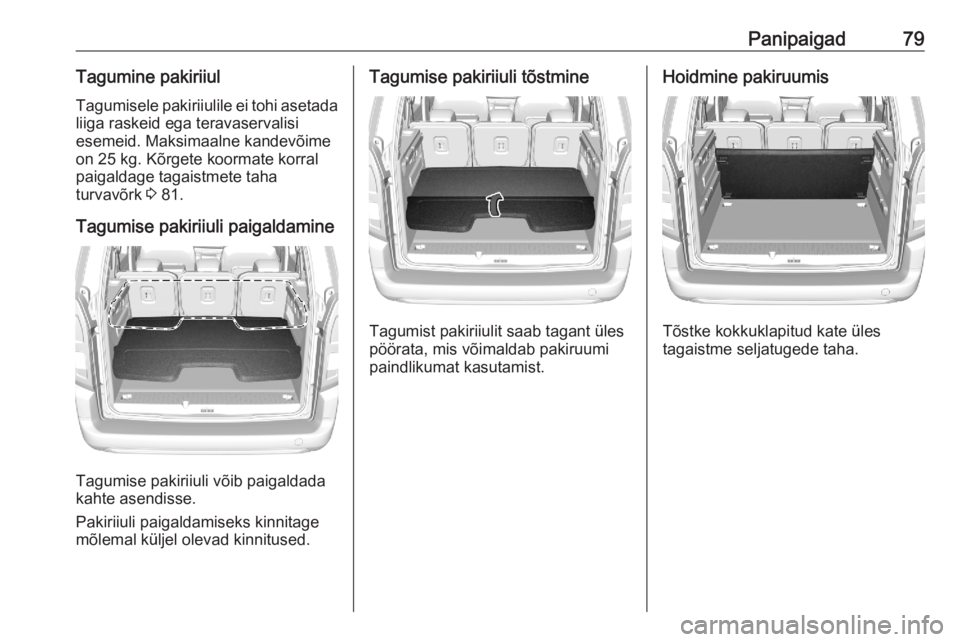

Panipaigad79Tagumine pakiriiulTagumisele pakiriiulile ei tohi asetada
liiga raskeid ega teravaservalisi
esemeid. Maksimaalne kandevõime
on 25 kg. Kõrgete koormate korral
paigaldage tagaistmete taha
turvavõrk 3 81.
Tagumise pakiriiuli paigaldamine
Tagumise pakiriiuli võib paigaldada
kahte asendisse.
Pakiriiuli paigaldamiseks kinnitage
mõlemal küljel olevad kinnitused.
Tagumise pakiriiuli tõstmine
Tagumist pakiriiulit saab tagant üles
pöörata, mis võimaldab pakiruumi
paindlikumat kasutamist.
Hoidmine pakiruumis
Tõstke kokkuklapitud kate üles
tagaistme seljatugede taha.

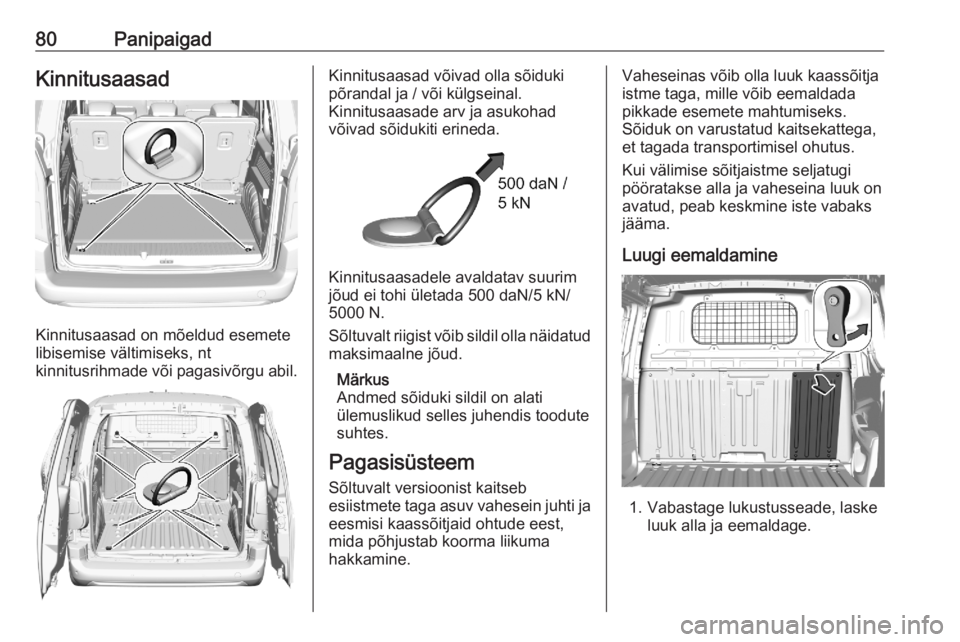

80PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Kinnitusaasad võivad olla sõiduki
põrandal ja / või külgseinal.
Kinnitusaasade arv ja asukohad
võivad sõidukiti erineda.
Kinnitusaasadele avaldatav suurim
jõud ei tohi ületada 500 daN/5 kN/
5000 N.
Sõltuvalt riigist võib sildil olla näidatud
maksimaalne jõud.
Märkus
Andmed sõiduki sildil on alati
ülemuslikud selles juhendis toodute suhtes.
Pagasisüsteem
Sõltuvalt versioonist kaitseb
esiistmete taga asuv vahesein juhti ja
eesmisi kaassõitjaid ohtude eest,
mida põhjustab koorma liikuma
hakkamine.
Vaheseinas võib olla luuk kaassõitja istme taga, mille võib eemaldada
pikkade esemete mahtumiseks.
Sõiduk on varustatud kaitsekattega,
et tagada transportimisel ohutus.
Kui välimise sõitjaistme seljatugi
pööratakse alla ja vaheseina luuk on
avatud, peab keskmine iste vabaks
jääma.
Luugi eemaldamine
1. Vabastage lukustusseade, laske luuk alla ja eemaldage.

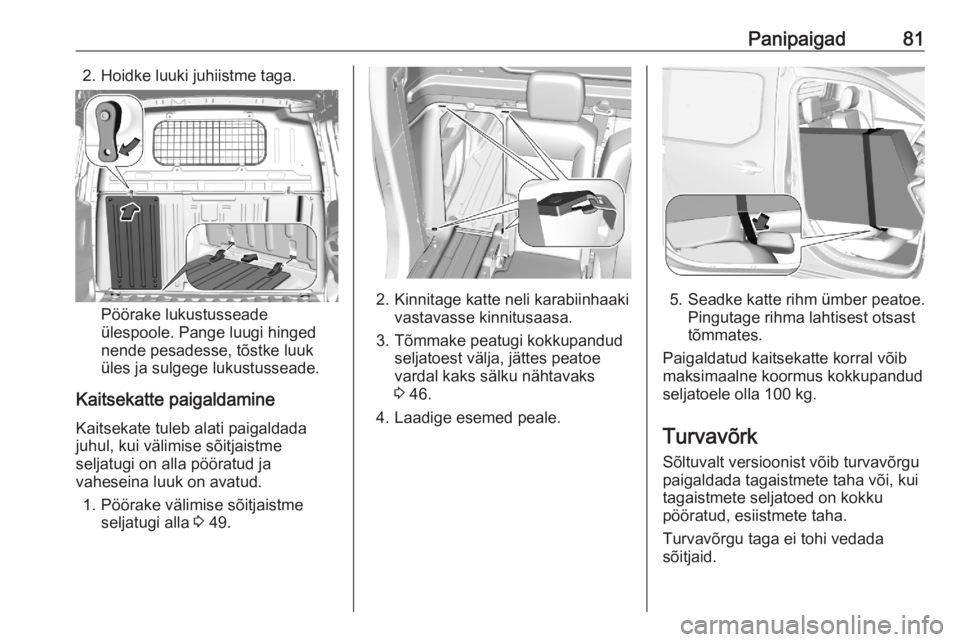

Panipaigad812. Hoidke luuki juhiistme taga.
Pöörake lukustusseade
ülespoole. Pange luugi hinged
nende pesadesse, tõstke luuk
üles ja sulgege lukustusseade.
Kaitsekatte paigaldamine Kaitsekate tuleb alati paigaldada
juhul, kui välimise sõitjaistme
seljatugi on alla pööratud ja
vaheseina luuk on avatud.
1. Pöörake välimise sõitjaistme seljatugi alla 3 49.2. Kinnitage katte neli karabiinhaaki
vastavasse kinnitusaasa.
3. Tõmmake peatugi kokkupandud seljatoest välja, jättes peatoe
vardal kaks sälku nähtavaks
3 46.
4. Laadige esemed peale.5. Seadke katte rihm ümber peatoe. Pingutage rihma lahtisest otsast
tõmmates.
Paigaldatud kaitsekatte korral võib maksimaalne koormus kokkupandud
seljatoele olla 100 kg.
Turvavõrk
Sõltuvalt versioonist võib turvavõrgu
paigaldada tagaistmete taha või, kui
tagaistmete seljatoed on kokku
pööratud, esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.

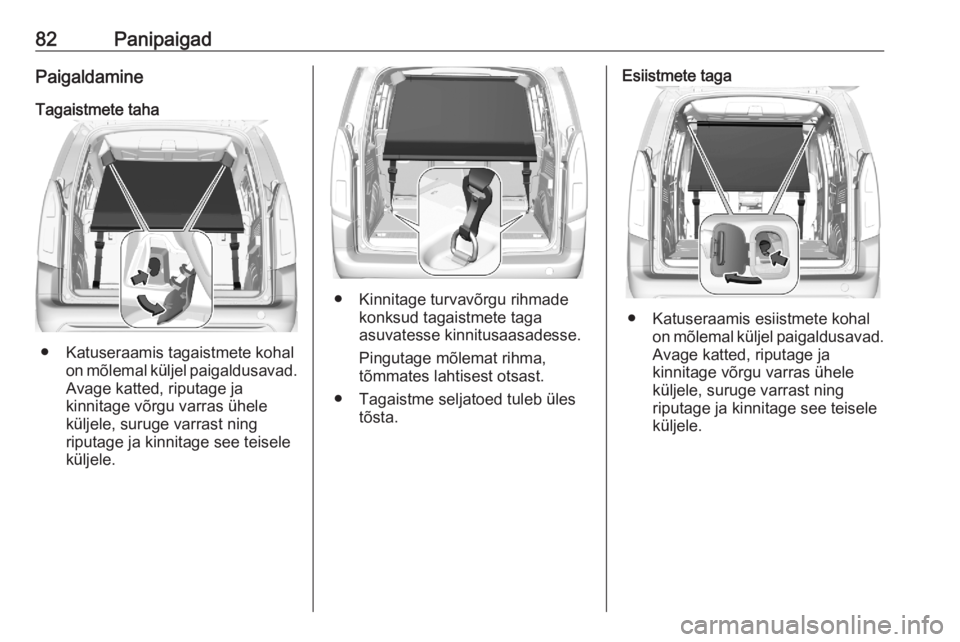

82PanipaigadPaigaldamineTagaistmete taha
● Katuseraamis tagaistmete kohal on mõlemal küljel paigaldusavad.Avage katted, riputage ja
kinnitage võrgu varras ühele
küljele, suruge varrast ning
riputage ja kinnitage see teisele
küljele.
● Kinnitage turvavõrgu rihmade konksud tagaistmete taga
asuvatesse kinnitusaasadesse.
Pingutage mõlemat rihma,
tõmmates lahtisest otsast.
● Tagaistme seljatoed tuleb üles tõsta.
Esiistmete taga
● Katuseraamis esiistmete kohal on mõlemal küljel paigaldusavad.Avage katted, riputage ja
kinnitage võrgu varras ühele küljele, suruge varrast ning
riputage ja kinnitage see teisele
küljele.

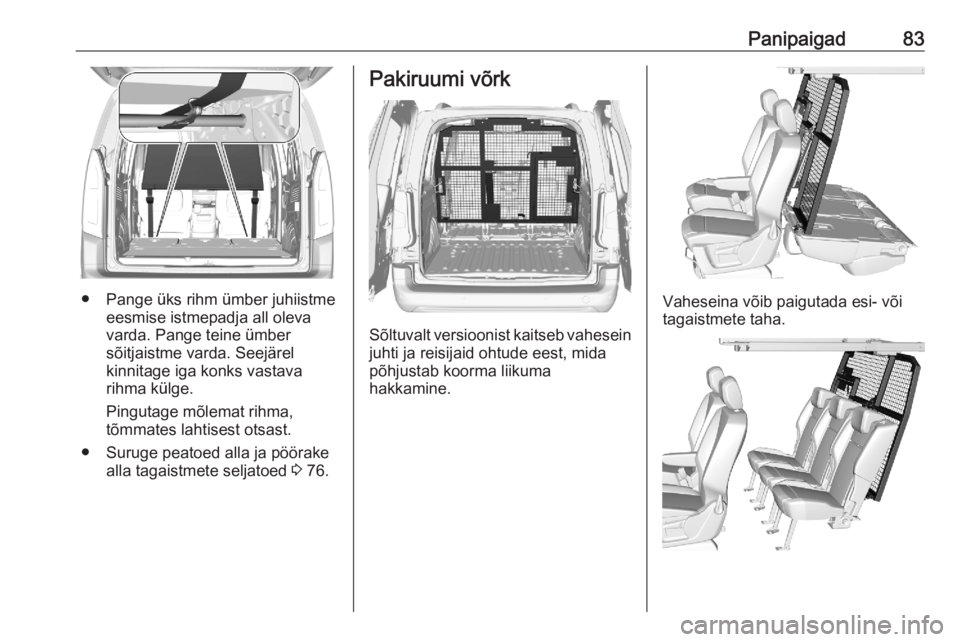

Panipaigad83
● Pange üks rihm ümber juhiistmeeesmise istmepadja all oleva
varda. Pange teine ümber
sõitjaistme varda. Seejärel
kinnitage iga konks vastava
rihma külge.
Pingutage mõlemat rihma,
tõmmates lahtisest otsast.
● Suruge peatoed alla ja pöörake alla tagaistmete seljatoed 3 76.
Pakiruumi võrk
Sõltuvalt versioonist kaitseb vahesein
juhti ja reisijaid ohtude eest, mida
põhjustab koorma liikuma
hakkamine.
Vaheseina võib paigutada esi- või
tagaistmete taha.

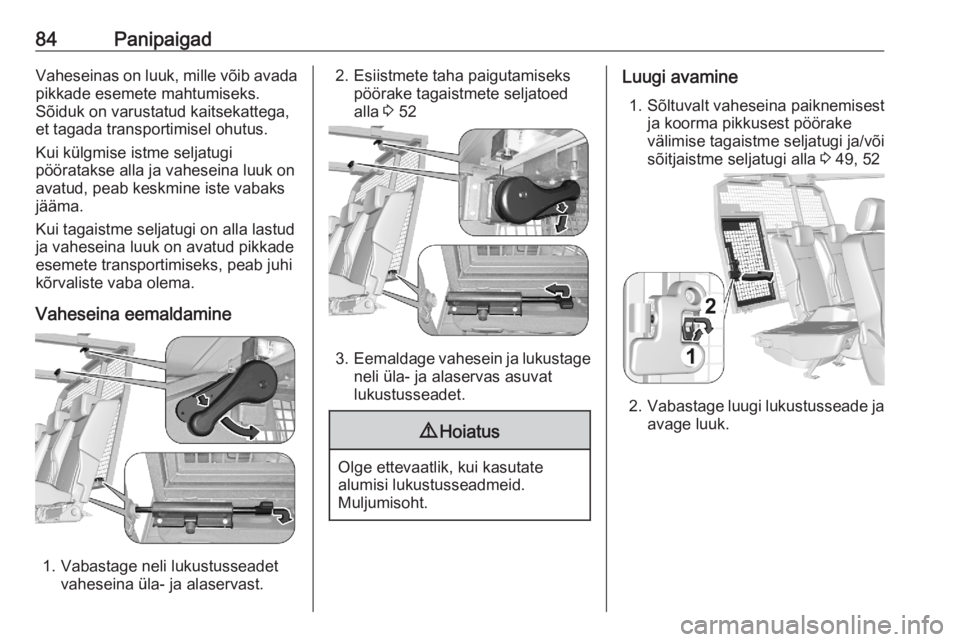

84PanipaigadVaheseinas on luuk, mille võib avadapikkade esemete mahtumiseks.
Sõiduk on varustatud kaitsekattega,
et tagada transportimisel ohutus.
Kui külgmise istme seljatugi
pööratakse alla ja vaheseina luuk on
avatud, peab keskmine iste vabaks
jääma.
Kui tagaistme seljatugi on alla lastud
ja vaheseina luuk on avatud pikkade
esemete transportimiseks, peab juhi
kõrvaliste vaba olema.
Vaheseina eemaldamine
1. Vabastage neli lukustusseadet vaheseina üla- ja alaservast.
2. Esiistmete taha paigutamisekspöörake tagaistmete seljatoed
alla 3 52
3. Eemaldage vahesein ja lukustage
neli üla- ja alaservas asuvat
lukustusseadet.
9 Hoiatus
Olge ettevaatlik, kui kasutate
alumisi lukustusseadmeid.
Muljumisoht.
Luugi avamine
1. Sõltuvalt vaheseina paiknemisest ja koorma pikkusest pöörake
välimise tagaistme seljatugi ja/või
sõitjaistme seljatugi alla 3 49, 52
2. Vabastage luugi lukustusseade ja
avage luuk.

Panipaigad85

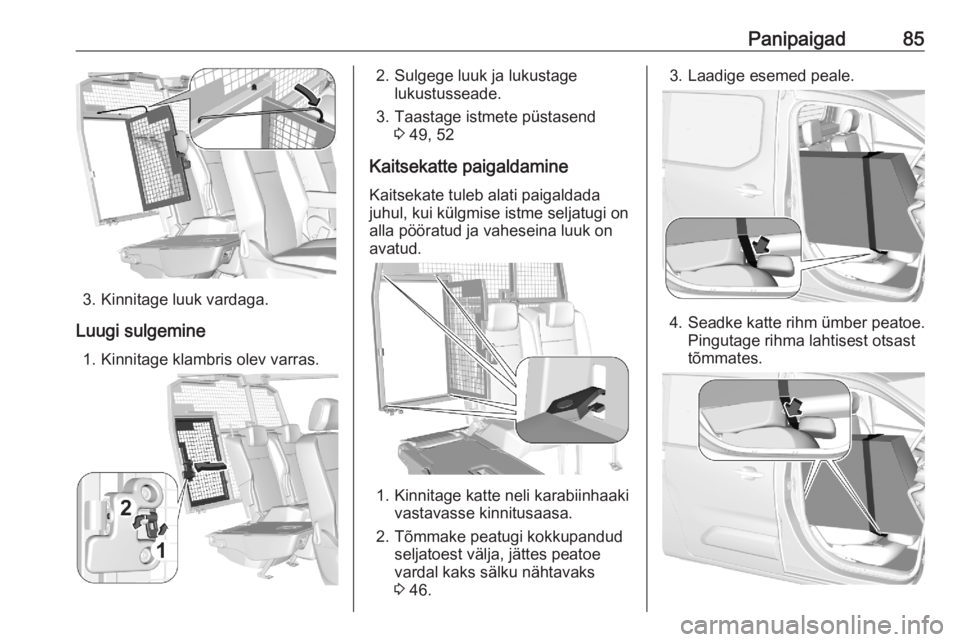

3. Kinnitage luuk vardaga.
Luugi sulgemine 1. Kinnitage klambris olev varras.
2. Sulgege luuk ja lukustage lukustusseade.
3. Taastage istmete püstasend 3 49, 52
Kaitsekatte paigaldamine Kaitsekate tuleb alati paigaldada
juhul, kui külgmise istme seljatugi on
alla pööratud ja vaheseina luuk on
avatud.
1. Kinnitage katte neli karabiinhaaki vastavasse kinnitusaasa.
2. Tõmmake peatugi kokkupandud seljatoest välja, jättes peatoe
vardal kaks sälku nähtavaks
3 46.
3. Laadige esemed peale.
4. Seadke katte rihm ümber peatoe.
Pingutage rihma lahtisest otsast
tõmmates.

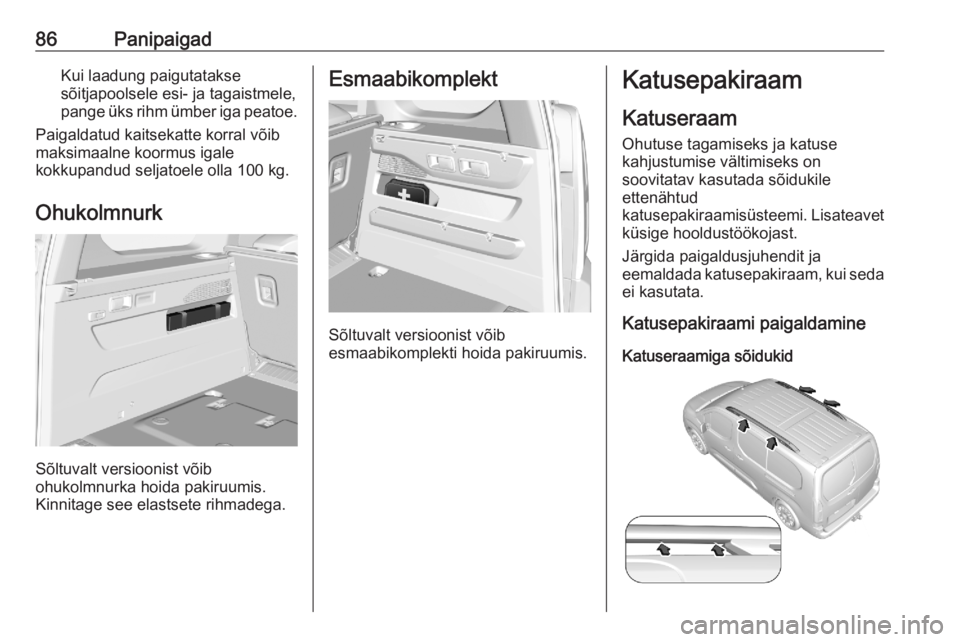

86PanipaigadKui laadung paigutatakse
sõitjapoolsele esi- ja tagaistmele,
pange üks rihm ümber iga peatoe.
Paigaldatud kaitsekatte korral võib
maksimaalne koormus igale
kokkupandud seljatoele olla 100 kg.
Ohukolmnurk
Sõltuvalt versioonist võib
ohukolmnurka hoida pakiruumis.
Kinnitage see elastsete rihmadega.
Esmaabikomplekt
Sõltuvalt versioonist võib
esmaabikomplekti hoida pakiruumis.
Katusepakiraam
Katuseraam Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige hooldustöökojast.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katusepakiraami paigaldamine
Katuseraamiga sõidukid

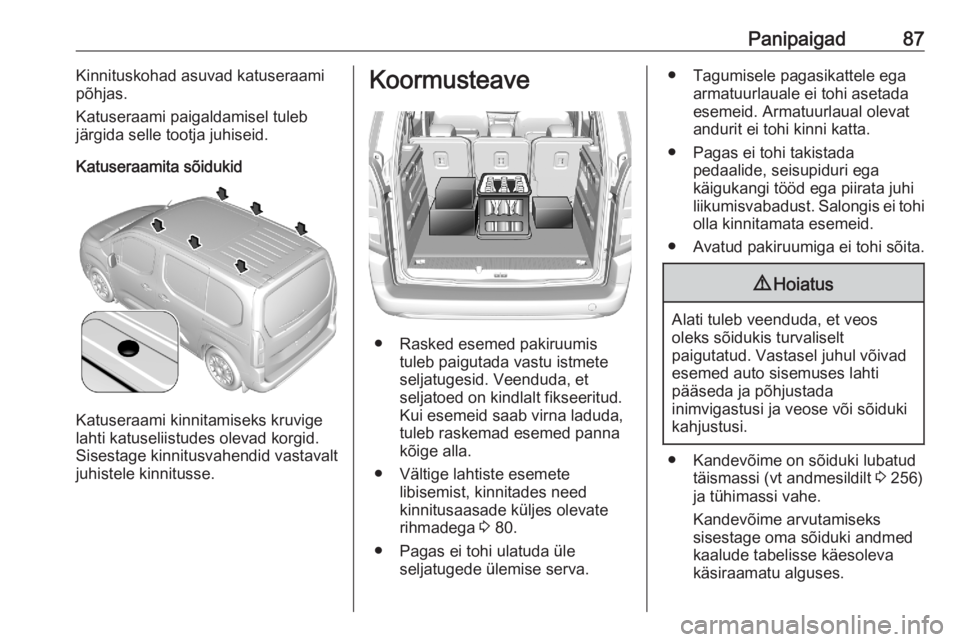

Panipaigad87Kinnituskohad asuvad katuseraami
põhjas.
Katuseraami paigaldamisel tuleb järgida selle tootja juhiseid.
Katuseraamita sõidukid
Katuseraami kinnitamiseks kruvige
lahti katuseliistudes olevad korgid. Sisestage kinnitusvahendid vastavalt
juhistele kinnitusse.
Koormusteave
● Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed on kindlalt fikseeritud.
Kui esemeid saab virna laduda,
tuleb raskemad esemed panna
kõige alla.
● Vältige lahtiste esemete libisemist, kinnitades need
kinnitusaasade küljes olevate
rihmadega 3 80.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.
● Tagumisele pagasikattele egaarmatuurlauale ei tohi asetada
esemeid. Armatuurlaual olevat
andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ega
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 256)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.

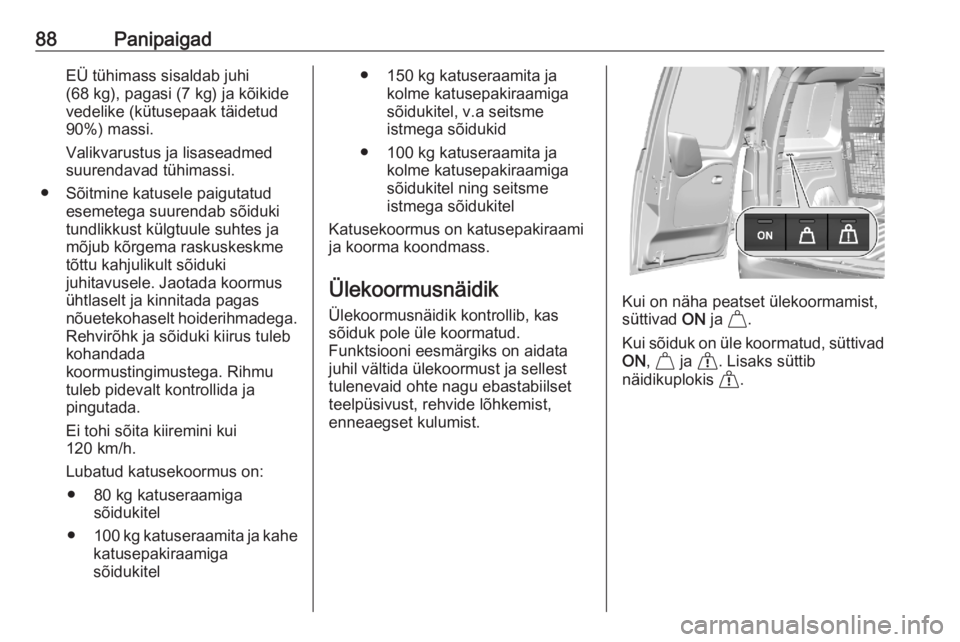

88PanipaigadEÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
● Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega. Rehvirõhk ja sõiduki kiirus tuleb
kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on: ● 80 kg katuseraamiga sõidukitel
● 100 kg katuseraamita ja kahe
katusepakiraamiga
sõidukitel● 150 kg katuseraamita ja kolme katusepakiraamiga
sõidukitel, v.a seitsme
istmega sõidukid
● 100 kg katuseraamita ja kolme katusepakiraamiga
sõidukitel ning seitsme
istmega sõidukitel
Katusekoormus on katusepakiraami
ja koorma koondmass.
Ülekoormusnäidik
Ülekoormusnäidik kontrollib, kas
sõiduk pole üle koormatud.
Funktsiooni eesmärgiks on aidata
juhil vältida ülekoormust ja sellest tulenevaid ohte nagu ebastabiilset
teelpüsivust, rehvide lõhkemist,
enneaegset kulumist.
Kui on näha peatset ülekoormamist,
süttivad ON ja %.
Kui sõiduk on üle koormatud, süttivad ON , % ja & . Lisaks süttib
näidikuplokis &.
