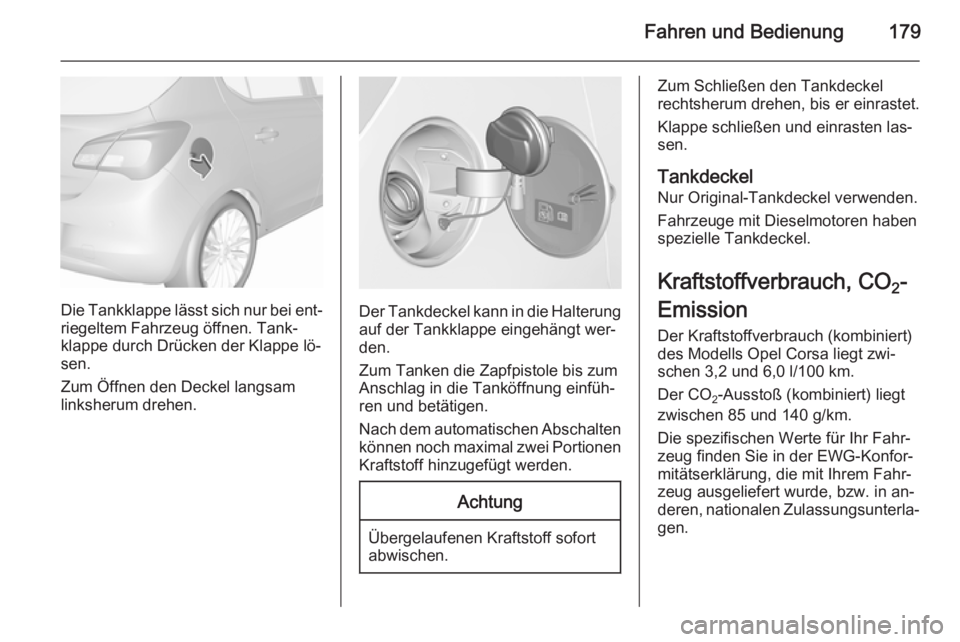

Fahren und Bedienung179
Die Tankklappe lässt sich nur bei ent‐riegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe lö‐
sen.
Zum Öffnen den Deckel langsam
linksherum drehen.Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt wer‐ den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen Kraftstoff hinzugefügt werden.
Achtung
Übergelaufenen Kraftstoff sofortabwischen.
Zum Schließen den Tankdeckel
rechtsherum drehen, bis er einrastet.
Klappe schließen und einrasten las‐
sen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission
Der Kraftstoffverbrauch (kombiniert)
des Modells Opel Corsa liegt zwi‐ schen 3,2 und 6,0 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 85 und 140 g/km.
Die spezifischen Werte für Ihr Fahr‐
zeug finden Sie in der EWG-Konfor‐
mitätserklärung, die mit Ihrem Fahr‐
zeug ausgeliefert wurde, bzw. in an‐
deren, nationalen Zulassungsunterla‐
gen.
Page 182 of 263

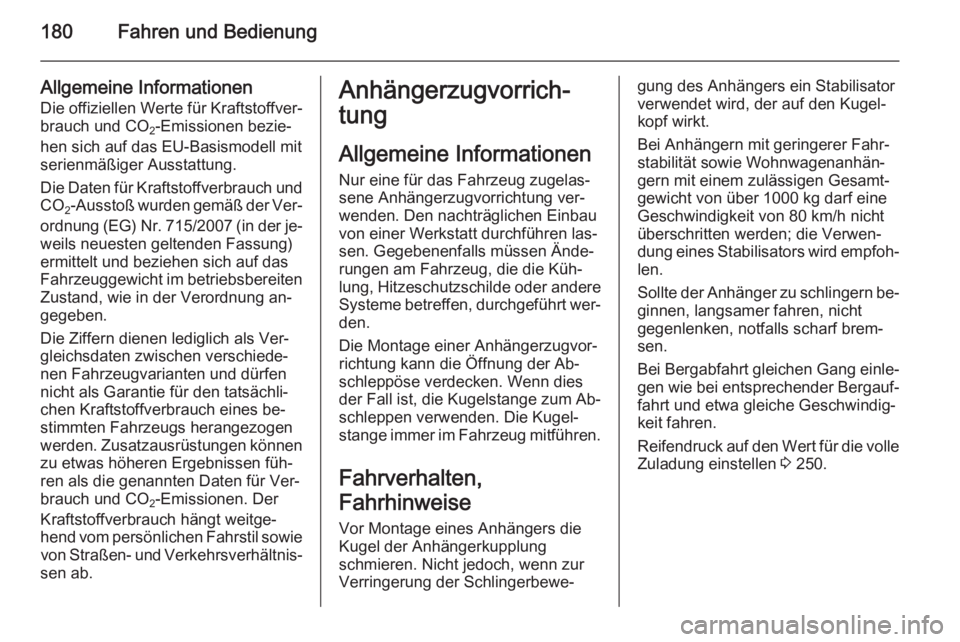

180Fahren und Bedienung
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-
Ausstoß wurden gemäß der Ver‐
ordnung (EG) Nr. 715/2007 (in der je‐ weils neuesten geltenden Fassung)
ermittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten
Zustand, wie in der Verordnung an‐
gegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen nicht als Garantie für den tatsächli‐chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können
zu etwas höheren Ergebnissen füh‐ ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere
Systeme betreffen, durchgeführt wer‐ den.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdecken. Wenn dies der Fall ist, die Kugelstange zum Ab‐
schleppen verwenden. Die Kugel‐
stange immer im Fahrzeug mitführen.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Bei Anhängern mit geringerer Fahr‐
stabilität sowie Wohnwagenanhän‐
gern mit einem zulässigen Gesamt‐
gewicht von über 1000 kg darf eine
Geschwindigkeit von 80 km/h nicht
überschritten werden; die Verwen‐
dung eines Stabilisators wird empfoh‐
len.
Sollte der Anhänger zu schlingern be‐ ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 250.
Page 183 of 263

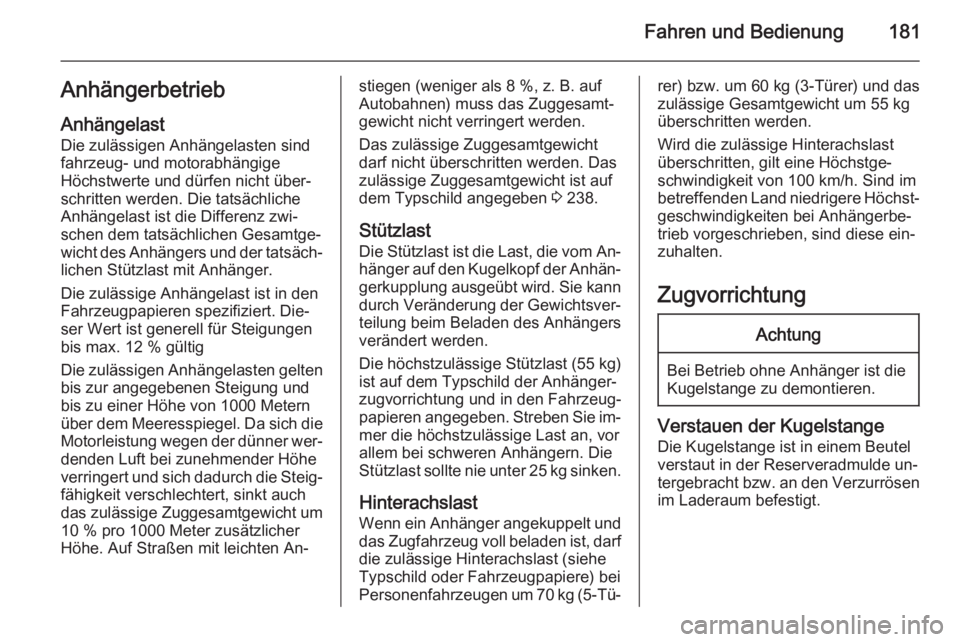

Fahren und Bedienung181AnhängerbetriebAnhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert ist generell für Steigungen
bis max. 12 % gültig
Die zulässigen Anhängelasten gelten
bis zur angegebenen Steigung und
bis zu einer Höhe von 1000 Metern
über dem Meeresspiegel. Da sich die Motorleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht um
10 % pro 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten An‐stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 238.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐ gerkupplung ausgeübt wird. Sie kann
durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast ( 55 kg)
ist auf dem Typschild der Anhänger‐
zugvorrichtung und in den Fahrzeug‐
papieren angegeben. Streben Sie im‐ mer die höchstzulässige Last an, vor
allem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger angekuppelt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) bei
Personenfahrzeugen um 70 kg (5-Tü‐rer) bzw. um 60 kg (3-Türer) und das
zulässige Gesamtgewicht um 55 kg
überschritten werden.
Wird die zulässige Hinterachslast
überschritten, gilt eine Höchstge‐
schwindigkeit von 100 km/h. Sind im
betreffenden Land niedrigere Höchst‐ geschwindigkeiten bei Anhängerbe‐
trieb vorgeschrieben, sind diese ein‐
zuhalten.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Die Kugelstange ist in einem Beutel
verstaut in der Reserveradmulde un‐
tergebracht bzw. an den Verzurrösen im Laderaum befestigt.
Page 184 of 263

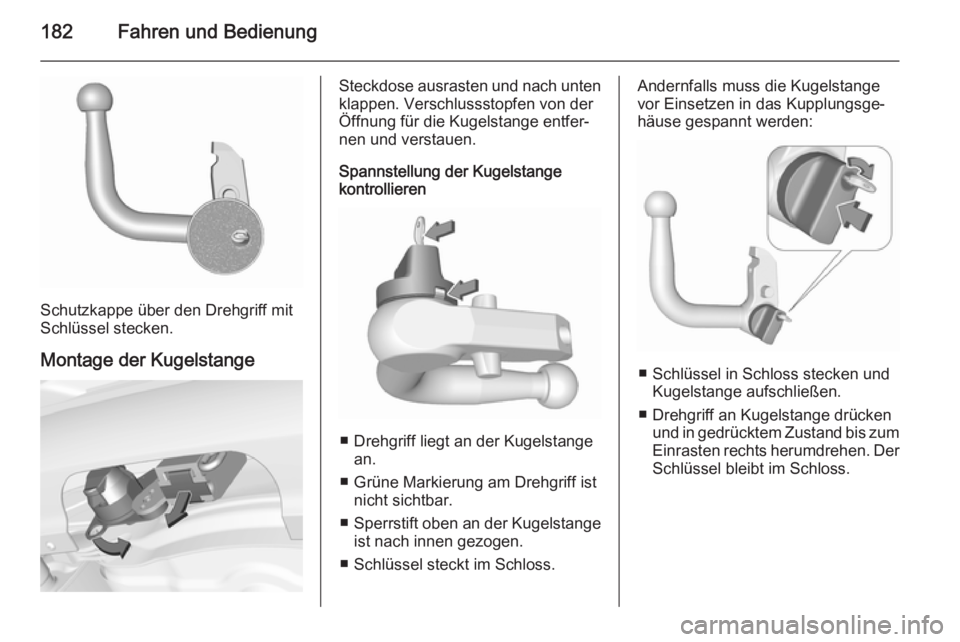

182Fahren und Bedienung
Schutzkappe über den Drehgriff mit
Schlüssel stecken.
Montage der Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.
Spannstellung der Kugelstange
kontrollieren
■ Drehgriff liegt an der Kugelstange
an.
■ Grüne Markierung am Drehgriff ist nicht sichtbar.
■ Sperrstift oben an der Kugelstange
ist nach innen gezogen.
■ Schlüssel steckt im Schloss.
Andernfalls muss die Kugelstange
vor Einsetzen in das Kupplungsge‐
häuse gespannt werden:
■ Schlüssel in Schloss stecken und Kugelstange aufschließen.
■ Drehgriff an Kugelstange drücken und in gedrücktem Zustand bis zum
Einrasten rechts herumdrehen. Der Schlüssel bleibt im Schloss.
Page 185 of 263

Fahren und Bedienung183
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.
9 Warnung
Den Drehknopf beim Einsetzen
nicht berühren.
Grüne Markierung am Drehgriff ist sichtbar.
Kugelstange abschließen und
Schlüssel abziehen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
■ Grüne Markierung am Drehgriff ist sichtbar.
■ Zwischen Drehgriff und Kugel‐ stange darf kein Spalt bestehen.
■ Die Kugelstange muss fest in der Aufnahmeöffnung eingerastet sein.
■ Die Kugelstange muss verriegelt und der Schlüssel abgezogen sein.
Page 186 of 263

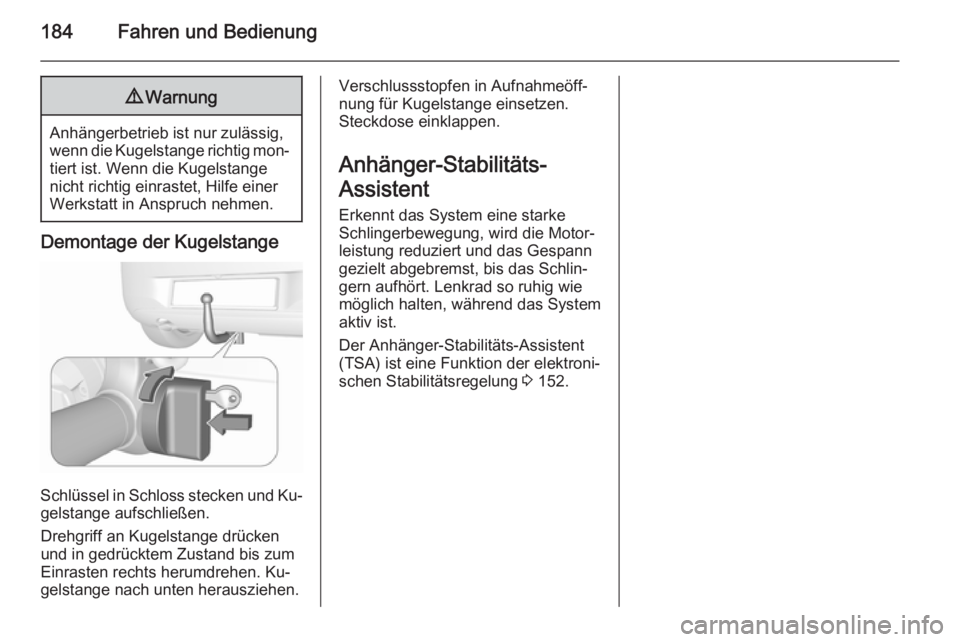

184Fahren und Bedienung9Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Schlüssel in Schloss stecken und Ku‐ gelstange aufschließen.
Drehgriff an Kugelstange drücken
und in gedrücktem Zustand bis zum
Einrasten rechts herumdrehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung für Kugelstange einsetzen.
Steckdose einklappen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion der elektroni‐
schen Stabilitätsregelung 3 152.
Page 187 of 263

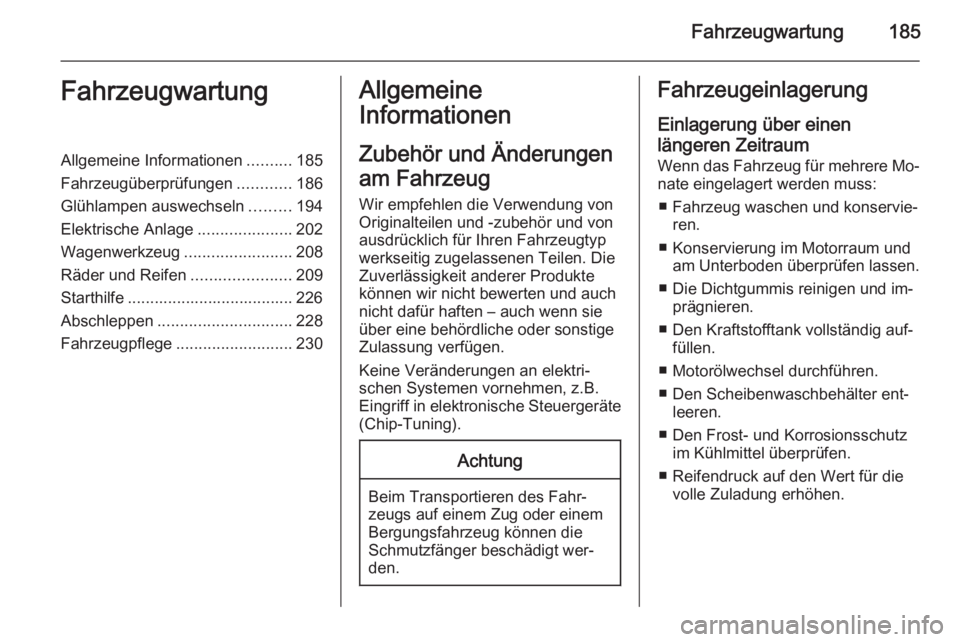

Fahrzeugwartung185FahrzeugwartungAllgemeine Informationen..........185
Fahrzeugüberprüfungen ............186
Glühlampen auswechseln .........194
Elektrische Anlage .....................202
Wagenwerkzeug ........................208
Räder und Reifen ......................209
Starthilfe ..................................... 226
Abschleppen .............................. 228
Fahrzeugpflege .......................... 230Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z.B. Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Die Dichtgummis reinigen und im‐ prägnieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Den Scheibenwaschbehälter ent‐ leeren.
■ Den Frost- und Korrosionsschutz im Kühlmittel überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
Page 188 of 263

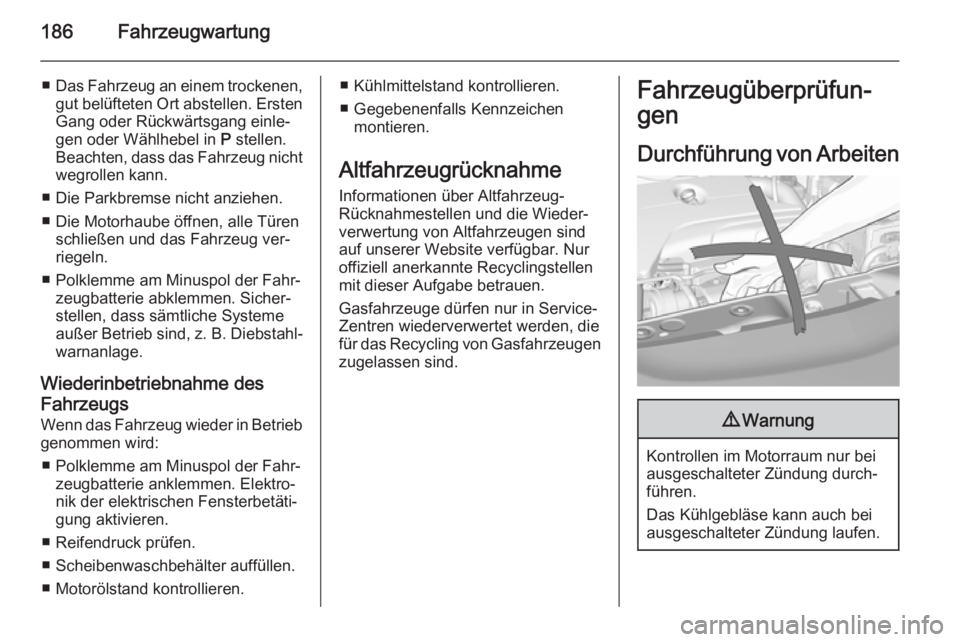

186Fahrzeugwartung
■Das Fahrzeug an einem trockenen,
gut belüfteten Ort abstellen. Ersten Gang oder Rückwärtsgang einle‐
gen oder Wählhebel in P stellen.
Beachten, dass das Fahrzeug nicht
wegrollen kann.
■ Die Parkbremse nicht anziehen.
■ Die Motorhaube öffnen, alle Türen schließen und das Fahrzeug ver‐
riegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐
stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐
warnanlage.
Wiederinbetriebnahme des
Fahrzeugs Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
Page 189 of 263

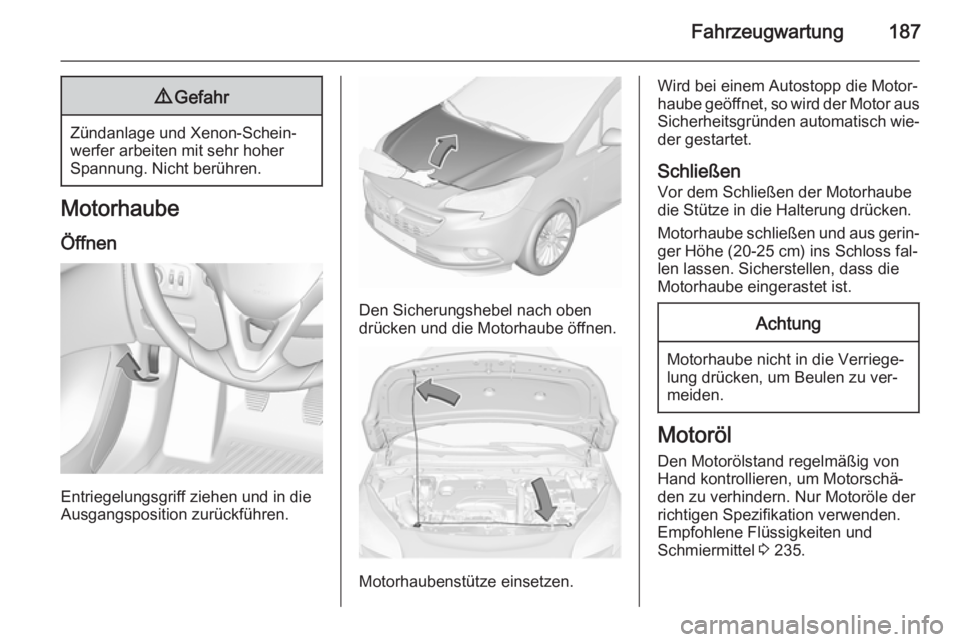

Fahrzeugwartung1879Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshebel nach oben drücken und die Motorhaube öffnen.
Motorhaubenstütze einsetzen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube die Stütze in die Halterung drücken.
Motorhaube schließen und aus gerin‐
ger Höhe (20-25 cm) ins Schloss fal‐
len lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Nur Motoröle der
richtigen Spezifikation verwenden.
Empfohlene Flüssigkeiten und
Schmiermittel 3 235.
Page 190 of 263

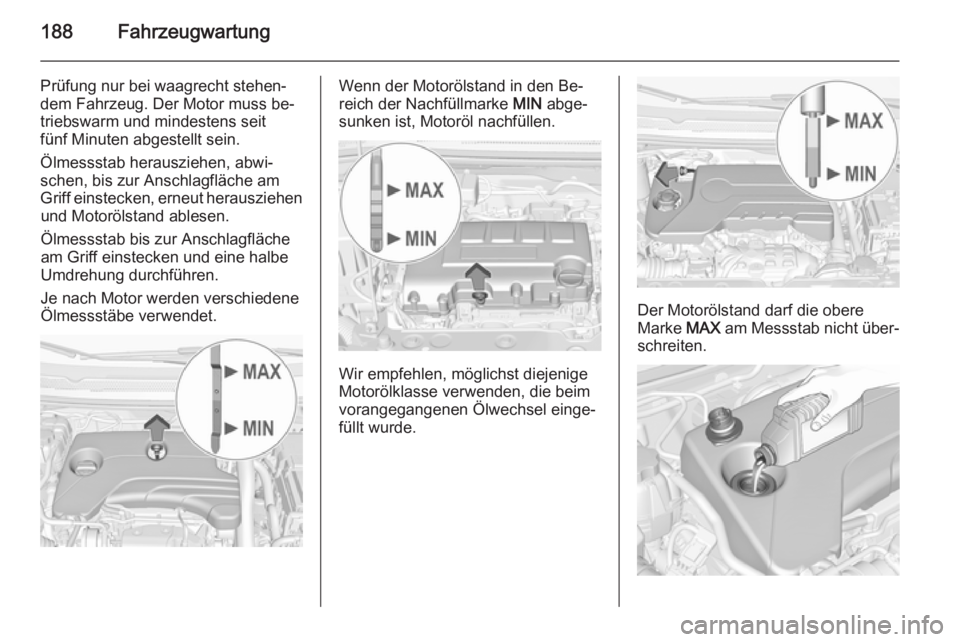

188Fahrzeugwartung
Prüfung nur bei waagrecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
fünf Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Wir empfehlen, möglichst diejenige
Motorölklasse verwenden, die beim
vorangegangenen Ölwechsel einge‐ füllt wurde.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
