Page 101 of 279
Wskaźniki i przyrządy99Podgrzewanie wstępnesilnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci
Filtr cząstek stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 150, system
stop-start 3 145.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka migaW układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60–90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.Układ monitorowania ciśnienia w
oponach 3 224.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
Page 102 of 279
100Wskaźniki i przyrządy9Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 201.
Niski poziom paliwa
Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 151.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 206.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Ograniczona moc silnika Lampka # świeci w kolorze żółtym.
Moc silnika jest ograniczona. Należy
zwrócić się do warsztatu.
Autostop
Funkcja Autostop aktywna
Lampka D świeci w kolorze
czerwonym lub białym.Silnik został wyłączony przez funkcję
Autostop.
System stop-start 3 145.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 119.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 120.
Funkcja doświetlania
światłami drogowymi
Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi
3 122.
Page 103 of 279
Wskaźniki i przyrządy101Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 125.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 125.
Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze zielonym
Układ automatycznej kontroli
prędkości jest włączony.Automatyczna kontrola prędkości
3 165.
Wykryto pojazd z przodu
Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający
się po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 168.
Ograniczenie prędkości
jazdy
Gdy ograniczenie prędkości jazdy jest aktywne, świeci się symbol L.
Ustawiona prędkość wyświetla się
obok symbolu L.
Ogranicznik prędkości 3 167.
System rozpoznawania
znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.System wykrywania znaków
drogowych 3 185.
Sygnalizator otwartych
drzwi
Lampka kontrolna h świeci.
Otwarte są drzwi lub klapa tylna.

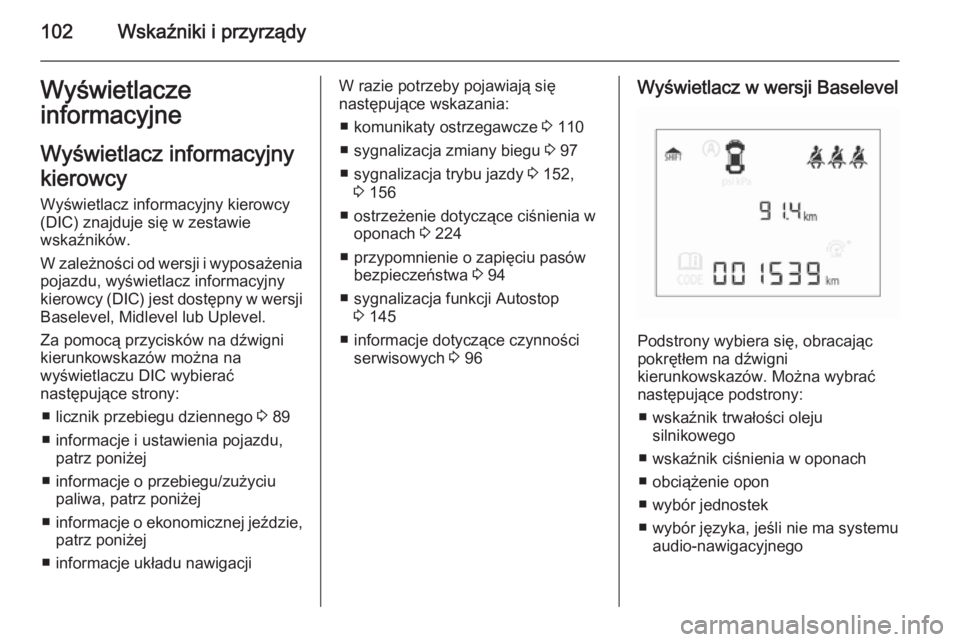

Page 104 of 279
102Wskaźniki i przyrządyWyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(DIC) znajduje się w zestawie
wskaźników.
W zależności od wersji i wyposażenia
pojazdu, wyświetlacz informacyjny
kierowcy (DIC) jest dostępny w wersji Baselevel, Midlevel lub Uplevel.
Za pomocą przycisków na dźwigni
kierunkowskazów można na
wyświetlaczu DIC wybierać
następujące strony:
■ licznik przebiegu dziennego 3 89
■ informacje i ustawienia pojazdu, patrz poniżej
■ informacje o przebiegu/zużyciu paliwa, patrz poniżej
■ informacje o ekonomicznej jeździe,
patrz poniżej
■ informacje układu nawigacjiW razie potrzeby pojawiają się
następujące wskazania:
■ komunikaty ostrzegawcze 3 110
■ sygnalizacja zmiany biegu 3 97
■ sygnalizacja trybu jazdy 3 152,
3 156
■ ostrzeżenie dotyczące ciśnienia w oponach 3 224
■ przypomnienie o zapięciu pasów bezpieczeństwa 3 94
■ sygnalizacja funkcji Autostop 3 145
■ informacje dotyczące czynności serwisowych 3 96Wyświetlacz w wersji Baselevel
Podstrony wybiera się, obracając
pokrętłem na dźwigni
kierunkowskazów. Można wybrać następujące podstrony:
■ wskaźnik trwałości oleju silnikowego
■ wskaźnik ciśnienia w oponach
■ obciążenie opon
■ wybór jednostek
■ wybór języka, jeśli nie ma systemu audio-nawigacyjnego

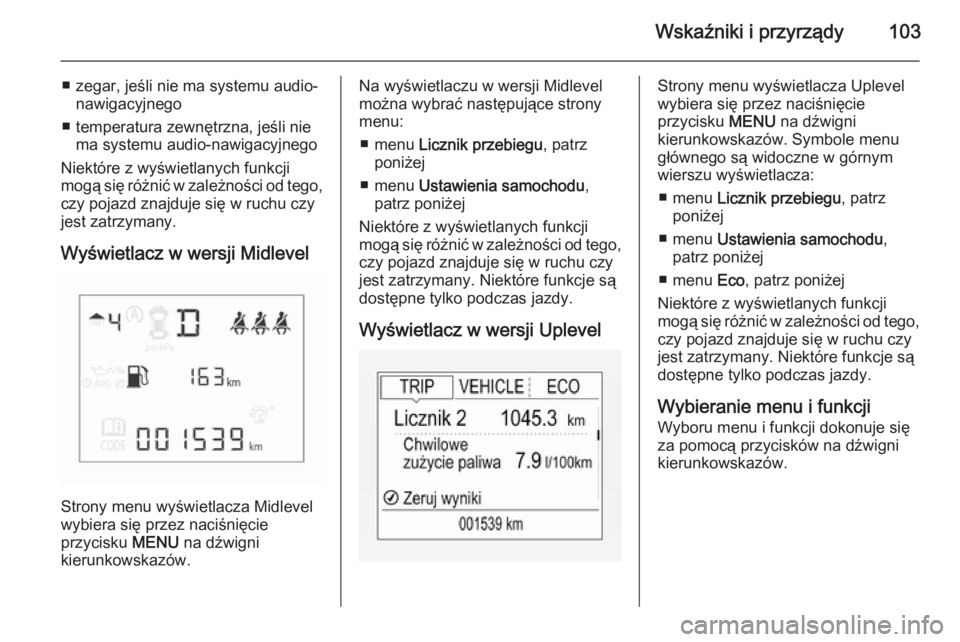

Page 105 of 279
Wskaźniki i przyrządy103
■ zegar, jeśli nie ma systemu audio-nawigacyjnego
■ temperatura zewnętrzna, jeśli nie ma systemu audio-nawigacyjnego
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany.
Wyświetlacz w wersji Midlevel
Strony menu wyświetlacza Midlevel
wybiera się przez naciśnięcie
przycisku MENU na dźwigni
kierunkowskazów.
Na wyświetlaczu w wersji Midlevel
można wybrać następujące strony
menu:
■ menu Licznik przebiegu , patrz
poniżej
■ menu Ustawienia samochodu ,
patrz poniżej
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Wyświetlacz w wersji UplevelStrony menu wyświetlacza Uplevel
wybiera się przez naciśnięcie
przycisku MENU na dźwigni
kierunkowskazów. Symbole menu
głównego są widoczne w górnym wierszu wyświetlacza:
■ menu Licznik przebiegu , patrz
poniżej
■ menu Ustawienia samochodu ,
patrz poniżej
■ menu Eco, patrz poniżej
Niektóre z wyświetlanych funkcji mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.

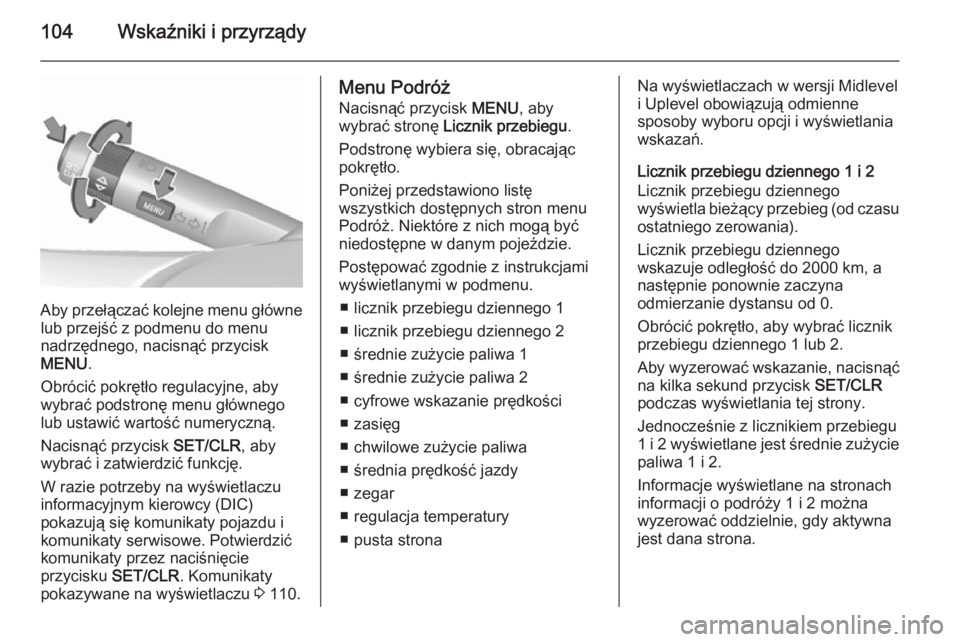

Page 106 of 279
104Wskaźniki i przyrządy
Aby przełączać kolejne menu głównelub przejść z podmenu do menu
nadrzędnego, nacisnąć przycisk
MENU .
Obrócić pokrętło regulacyjne, aby
wybrać podstronę menu głównego lub ustawić wartość numeryczną.
Nacisnąć przycisk SET/CLR, aby
wybrać i zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy (DIC)
pokazują się komunikaty pojazdu i
komunikaty serwisowe. Potwierdzić
komunikaty przez naciśnięcie
przycisku SET/CLR. Komunikaty
pokazywane na wyświetlaczu 3 110.
Menu Podróż
Nacisnąć przycisk MENU, aby
wybrać stronę Licznik przebiegu .
Podstronę wybiera się, obracając
pokrętło.
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
Podróż. Niektóre z nich mogą być
niedostępne w danym pojeździe.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
■ licznik przebiegu dziennego 1
■ licznik przebiegu dziennego 2
■ średnie zużycie paliwa 1
■ średnie zużycie paliwa 2
■ cyfrowe wskazanie prędkości
■ zasięg
■ chwilowe zużycie paliwa
■ średnia prędkość jazdy
■ zegar
■ regulacja temperatury
■ pusta stronaNa wyświetlaczach w wersji Midlevel
i Uplevel obowiązują odmienne
sposoby wyboru opcji i wyświetlania
wskazań.
Licznik przebiegu dziennego 1 i 2
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Obrócić pokrętło, aby wybrać licznik
przebiegu dziennego 1 lub 2.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund przycisk SET/CLR
podczas wyświetlania tej strony.
Jednocześnie z licznikiem przebiegu
1 i 2 wyświetlane jest średnie zużycie
paliwa 1 i 2.
Informacje wyświetlane na stronach
informacji o podróży 1 i 2 można
wyzerować oddzielnie, gdy aktywna
jest dana strona.

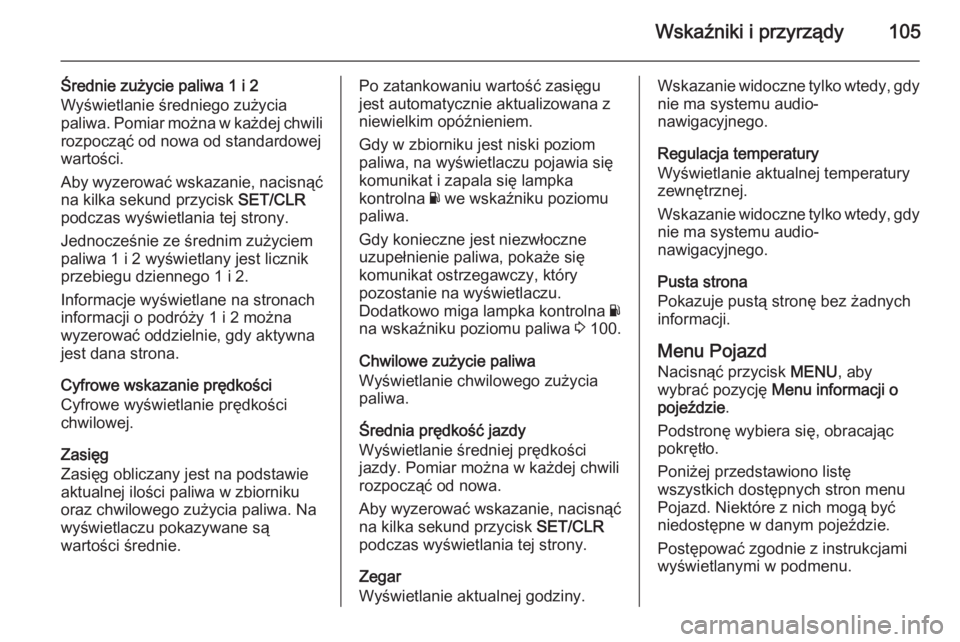

Page 107 of 279
Wskaźniki i przyrządy105
Średnie zużycie paliwa 1 i 2
Wyświetlanie średniego zużycia
paliwa. Pomiar można w każdej chwili rozpocząć od nowa od standardowej
wartości.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund przycisk SET/CLR
podczas wyświetlania tej strony.
Jednocześnie ze średnim zużyciem
paliwa 1 i 2 wyświetlany jest licznik
przebiegu dziennego 1 i 2.
Informacje wyświetlane na stronach
informacji o podróży 1 i 2 można
wyzerować oddzielnie, gdy aktywna
jest dana strona.
Cyfrowe wskazanie prędkości
Cyfrowe wyświetlanie prędkości
chwilowej.
Zasięg
Zasięg obliczany jest na podstawie aktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y we wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa, pokaże się
komunikat ostrzegawczy, który
pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna Y
na wskaźniku poziomu paliwa 3 100.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund przycisk SET/CLR
podczas wyświetlania tej strony.
Zegar
Wyświetlanie aktualnej godziny.Wskazanie widoczne tylko wtedy, gdy
nie ma systemu audio-
nawigacyjnego.
Regulacja temperatury
Wyświetlanie aktualnej temperatury
zewnętrznej.
Wskazanie widoczne tylko wtedy, gdy nie ma systemu audio-
nawigacyjnego.
Pusta strona
Pokazuje pustą stronę bez żadnych informacji.
Menu Pojazd
Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe .
Podstronę wybiera się, obracając
pokrętło.
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
Pojazd. Niektóre z nich mogą być
niedostępne w danym pojeździe.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Page 108 of 279

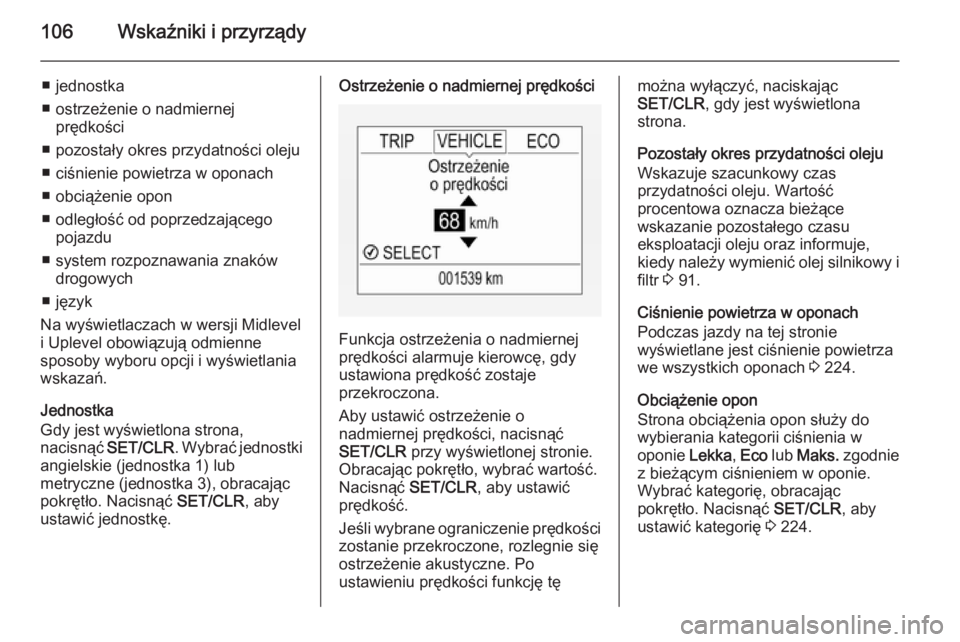

106Wskaźniki i przyrządy
■ jednostka
■ ostrzeżenie o nadmiernej prędkości
■ pozostały okres przydatności oleju
■ ciśnienie powietrza w oponach
■ obciążenie opon
■ odległość od poprzedzającego pojazdu
■ system rozpoznawania znaków drogowych
■ język
Na wyświetlaczach w wersji Midlevel
i Uplevel obowiązują odmienne
sposoby wyboru opcji i wyświetlania
wskazań.
Jednostka
Gdy jest wyświetlona strona,
nacisnąć SET/CLR . Wybrać jednostki
angielskie (jednostka 1) lub
metryczne (jednostka 3), obracając
pokrętło. Nacisnąć SET/CLR, aby
ustawić jednostkę.Ostrzeżenie o nadmiernej prędkości
Funkcja ostrzeżenia o nadmiernej
prędkości alarmuje kierowcę, gdy
ustawiona prędkość zostaje
przekroczona.
Aby ustawić ostrzeżenie o
nadmiernej prędkości, nacisnąć
SET/CLR przy wyświetlonej stronie.
Obracając pokrętło, wybrać wartość. Nacisnąć SET/CLR, aby ustawić
prędkość.
Jeśli wybrane ograniczenie prędkości
zostanie przekroczone, rozlegnie się ostrzeżenie akustyczne. Po
ustawieniu prędkości funkcję tę
można wyłączyć, naciskając
SET/CLR , gdy jest wyświetlona
strona.
Pozostały okres przydatności oleju
Wskazuje szacunkowy czas
przydatności oleju. Wartość
procentowa oznacza bieżące
wskazanie pozostałego czasu
eksploatacji oleju oraz informuje,
kiedy należy wymienić olej silnikowy i filtr 3 91.
Ciśnienie powietrza w oponach
Podczas jazdy na tej stronie
wyświetlane jest ciśnienie powietrza
we wszystkich oponach 3 224.
Obciążenie opon
Strona obciążenia opon służy do
wybierania kategorii ciśnienia w
oponie Lekka, Eco lub Maks. zgodnie
z bieżącym ciśnieniem w oponie.
Wybrać kategorię, obracając
pokrętło. Nacisnąć SET/CLR, aby
ustawić kategorię 3 224.
Page 109 of 279

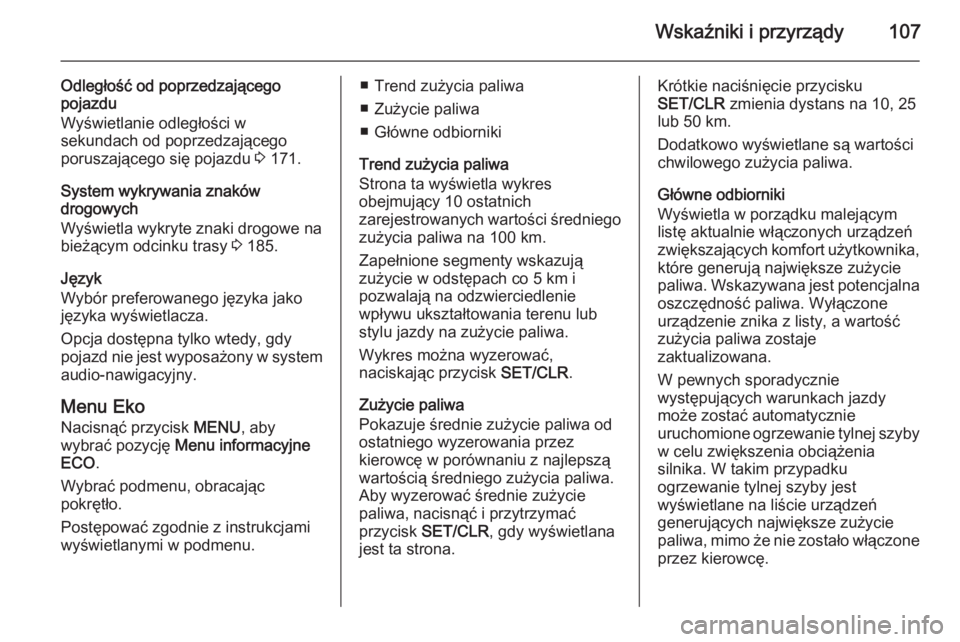

Wskaźniki i przyrządy107
Odległość od poprzedzającego
pojazdu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 171.
System wykrywania znaków
drogowych
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 185.
Język
Wybór preferowanego języka jako
języka wyświetlacza.
Opcja dostępna tylko wtedy, gdy
pojazd nie jest wyposażony w system audio-nawigacyjny.
Menu Eko Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacyjne
ECO .
Wybrać podmenu, obracając
pokrętło.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.■ Trend zużycia paliwa
■ Zużycie paliwa
■ Główne odbiorniki
Trend zużycia paliwa
Strona ta wyświetla wykres
obejmujący 10 ostatnich
zarejestrowanych wartości średniego zużycia paliwa na 100 km.
Zapełnione segmenty wskazują
zużycie w odstępach co 5 km i
pozwalają na odzwierciedlenie
wpływu ukształtowania terenu lub
stylu jazdy na zużycie paliwa.
Wykres można wyzerować,
naciskając przycisk SET/CLR.
Zużycie paliwa
Pokazuje średnie zużycie paliwa od ostatniego wyzerowania przez
kierowcę w porównaniu z najlepszą
wartością średniego zużycia paliwa.
Aby wyzerować średnie zużycie
paliwa, nacisnąć i przytrzymać
przycisk SET/CLR , gdy wyświetlana
jest ta strona.Krótkie naciśnięcie przycisku
SET/CLR zmienia dystans na 10, 25
lub 50 km.
Dodatkowo wyświetlane są wartości
chwilowego zużycia paliwa.
Główne odbiorniki
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika,
które generują największe zużycie
paliwa. Wskazywana jest potencjalna oszczędność paliwa. Wyłączoneurządzenie znika z listy, a wartość
zużycia paliwa zostaje
zaktualizowana.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej szyby
w celu zwiększenia obciążenia
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone przez kierowcę.
Page 110 of 279

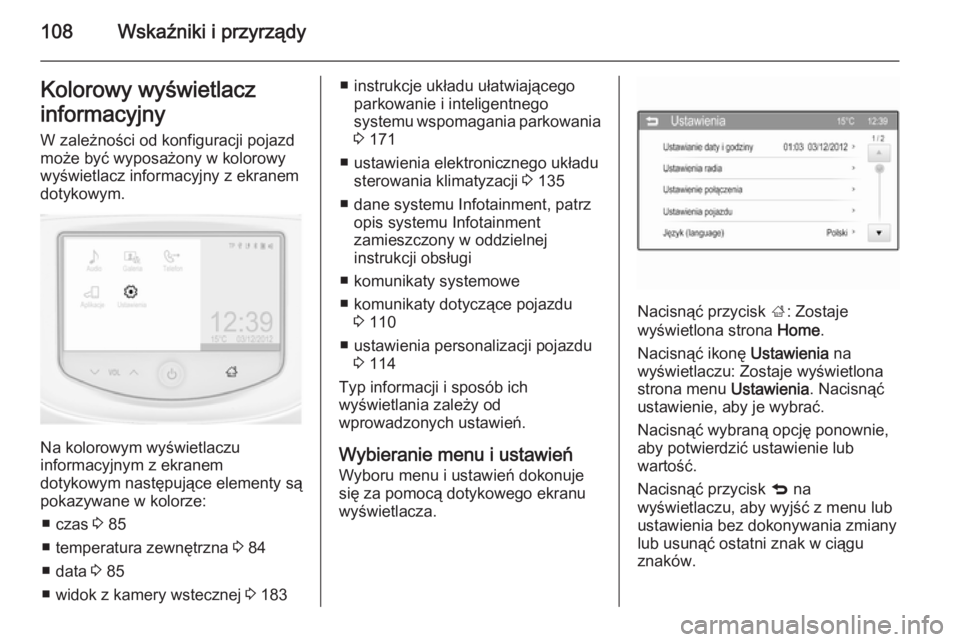

108Wskaźniki i przyrządyKolorowy wyświetlacz
informacyjny W zależności od konfiguracji pojazd
może być wyposażony w kolorowy
wyświetlacz informacyjny z ekranem
dotykowym.
Na kolorowym wyświetlaczu
informacyjnym z ekranem
dotykowym następujące elementy są
pokazywane w kolorze:
■ czas 3 85
■ temperatura zewnętrzna 3 84
■ data 3 85
■ widok z kamery wstecznej 3 183
■ instrukcje układu ułatwiającego
parkowanie i inteligentnego
systemu wspomagania parkowania
3 171
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 135
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ komunikaty systemowe
■ komunikaty dotyczące pojazdu 3 110
■ ustawienia personalizacji pojazdu 3 114
Typ informacji i sposób ich
wyświetlania zależy od
wprowadzonych ustawień.
Wybieranie menu i ustawień
Wyboru menu i ustawień dokonuje
się za pomocą dotykowego ekranu
wyświetlacza.
Nacisnąć przycisk ;: Zostaje
wyświetlona strona Home.
Nacisnąć ikonę Ustawienia na
wyświetlaczu: Zostaje wyświetlona
strona menu Ustawienia. Nacisnąć
ustawienie, aby je wybrać.
Nacisnąć wybraną opcję ponownie, aby potwierdzić ustawienie lub
wartość.
Nacisnąć przycisk q na
wyświetlaczu, aby wyjść z menu lub
ustawienia bez dokonywania zmiany
lub usunąć ostatni znak w ciągu
znaków.
