OPEL CORSA 2015.5 Instruktionsbok

Stolar, säkerhetsfunktioner49
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ. Se tabellerna på de
följande sidorna, instruktionerna som
medföljer barnsäkerhetssystemet
och bilens typlista för icke-universella
barnsäkerhetssystem.
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se tabellerna nedan.
Låt barn gå in i eller ur bilen enbart på den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte an‐
vänds fäster du stolen med ett säker‐
hetsbälte eller också tar du ut det ur
bilen.
Barnsäkerhetssystem kan förankras
med ISOFIX monteringskonsoler,
Top-tether om tillgängligt, och/eller ett
trepunktsbälte. Se följande tabeller.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

50Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Vikt- och åldersklasser
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1,2U/L 3XGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1,2U/L 3XGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1,2U/L 3,4XGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årU 1,2XU/L 3,4XGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årU 1,2XU/L 3,4XU=universellt användbart med trepunktsbälteL=lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X=inget barnsäkerhetssystem är tillåtet i denna viktklass1=flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för att säker‐
ställa att bältet löper framåt från den övre förankringspunkten

Stolar, säkerhetsfunktioner51
2=flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövsför att säkerställa att bältet löper nära på bälteslåssidan3=flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4=ställ in respektive ryggstöd i det bakersta läget 3 67, ställ in respektive nackskydd efter behov eller ta bort det om
nödvändigt 3 34
Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem
ViktklassStorleksklassFäste
På det främre passagerarsätet 5
På ytterplat‐
serna bakPå mittplatsen
bak
aktiverad
airbagdeaktiverad
airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XILIL 3XGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL 3XGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/
F2XXIL/IUFIL, IUF 3,4XAISO/F3XIL/IUFIL, IUF 3,4X

52Stolar, säkerhetsfunktioner
ViktklassStorleksklassFäste
På det främre passagerarsätet 5
På ytterplat‐
serna bakPå mittplatsen
bak
aktiverad
airbagdeaktiverad
airbagGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årIL 1,2XIL3,4XGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årIL 1,2XIL 3,4XIL=lämpligt för särskilt ISOFIX säkerhetssystem för kategorierna "bilspecifik", "begränsad" eller "semi-universell".
(ISOFIX/Top-tether fästpunkter som tillval för främre passagerarsäte men finns inte för Corsa OPC). ISOFIX säker‐
hetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF=lämpligt för ISOFIX framåtvända barnsäkerhetssystem i kategorin universell godkända för denna viktklass ( ISOFIX/
Top-tether fästpunkter som tillval för främre passagerarsäte men finns inte för Corsa OPC)X=inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass1=flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för att säkerställa att bältet löper framåt från den övre förankringspunkten2=flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som
behövs för att säkerställa att bältet löper nära på bälteslåssidan3=flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4=ställ in respektive ryggstöd i det bakersta läget 3 67, ställ in respektive nackskydd efter behov eller ta bort det om
nödvändigt 3 345=ISOFIX/Top-tether fästpunkter som tillval för främre passagerarsäte (finns inte för Corsa OPC)

Stolar, säkerhetsfunktioner53
ISOFIX storleksklass och barnstolA - ISO/F3=framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2=framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X=framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/R3=bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2=bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1=bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

54Stolar, säkerhetsfunktionerISOFIX
barnsäkerhetssystem Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
Bilen är utrustad med guider i stols‐
ryggarna för att underlätta installation av barnsäkerhetssystem.
ISOFIX barnsäkerhetssystempå baksätenISOFIX monteringsfästen på de
bakre sätena anges med ISOFIX log‐
gan på ryggstödet.
Öppna luckorna till styrningarna före
montering av ett barnsäkerhets‐
system. Stäng luckorna efter borttag‐
ning av barnsäkerhetssystemet.
ISOFIX barnsäkerhetssystempå det främre passagerarsätet
Placera barnsäkerhetssystemet mitt
på sätet och skjut bakåt. Kontrollera
att barnsäkerhetssystemet är korrekt
inkopplat.
Top-tether, fästöglor
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐
kerade med IUF i tabellen.
Top-tether, fästögla på baksäten Bilen har två fästöglor på baksidan avbaksätena.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.

Stolar, säkerhetsfunktioner55
Top-tether, fästögla på främre
passagerarsätet
Det finns en ytterligare en fästpunkt
på passagerarsätets skena i det
bakre golvutrymmet.

56FörvaringFörvaringFörvaringsfack............................. 56
Lastrum ........................................ 67
Lasthållare ................................... 71
Lastningsinformation ...................72Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en mynthållare och en adapter för de låsbara hjulbul‐
tarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

Förvaring57
Fickorna i dörrarna har plats för flas‐
kor.
Ytterligare flaskhållare finns i sidopa‐
nelerna bak.
Elastiskt band för mugghållare
Ett flyttbart gummiband finns i förvar‐
ingsutrymmet framför växelspaken.
Dra ut bandet för att fästa en mugg
eller ett askfat.
Förvaring fram
Förvaringsfack finns under belys‐
ningsströmställaren, i mittkonsolen, i
dörrfickorna och i sidopanelerna vid
baksätena.

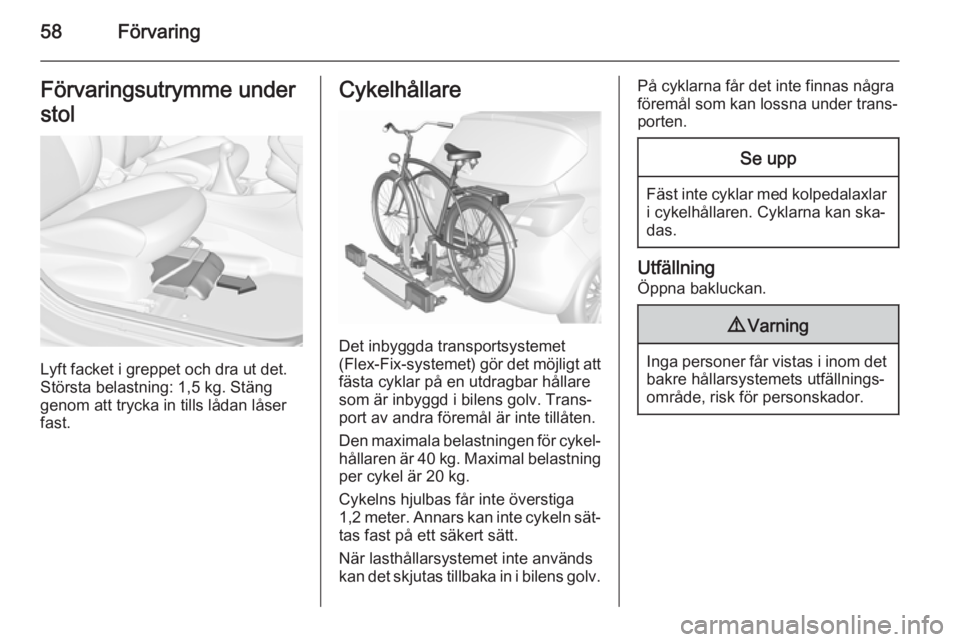

58FörvaringFörvaringsutrymme under
stol
Lyft facket i greppet och dra ut det.
Största belastning: 1,5 kg. Stäng
genom att trycka in tills lådan låser
fast.
Cykelhållare
Det inbyggda transportsystemet
(Flex-Fix-systemet) gör det möjligt att
fästa cyklar på en utdragbar hållare
som är inbyggd i bilens golv. Trans‐
port av andra föremål är inte tillåten.
Den maximala belastningen för cykel‐ hållaren är 40 kg. Maximal belastning
per cykel är 20 kg.
Cykelns hjulbas får inte överstiga 1,2 meter. Annars kan inte cykeln sät‐ tas fast på ett säkert sätt.
När lasthållarsystemet inte används
kan det skjutas tillbaka in i bilens golv.
På cyklarna får det inte finnas några föremål som kan lossna under trans‐
porten.Se upp
Fäst inte cyklar med kolpedalaxlar i cykelhållaren. Cyklarna kan ska‐das.
Utfällning
Öppna bakluckan.
9 Varning
Inga personer får vistas i inom det
bakre hållarsystemets utfällnings‐område, risk för personskador.
