Förvaring59
Dra frigöringsspaken uppåt. Sys‐
temet kopplas loss och åker snabbt ut
ur stötfångaren.
Dra ut det inbyggda transportsyste‐
met helt tills du hör att det griper in.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐ met utan att man drar i frigörings‐
spaken igen.9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Montera bakljusen
Ta först ut det bakre ( 1) och sedan det
främre ( 2) bakljuset ur förvaringsgro‐
parna.

60Förvaring
Öppna lampstödet på baksidan av
baklampan helt tills det spärras.
Tryck spännspaken nedåt och tryck in
lampstödet i hållaren tills det spärras.
Utför detta för båda bakljusen.
Kontrollera att kablarnas och lampor‐
nas placering för att säkerställa att de
är korrekt monterade och säkert
placerade.
Lås det inbyggda
transportsystemet
Vrid först den vänstra spännspaken
( 1 ) och sedan den högra spännspa‐
ken ( 2) till stopp. Båda spänn‐
spakarna måste peka bakåt, annars
kan säker funktion inte garanteras.
Observera!
Stäng bakluckan.

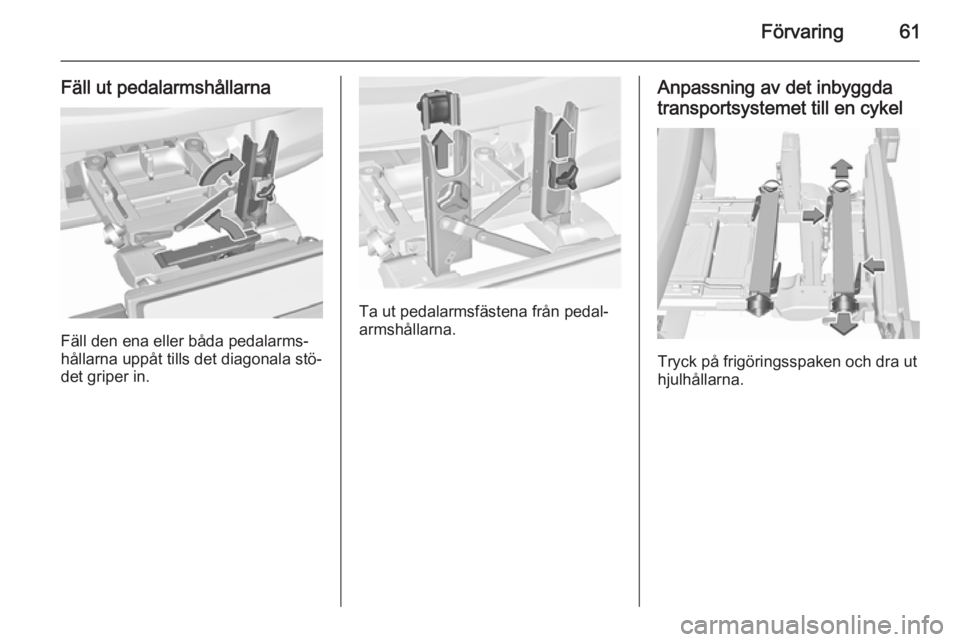

Förvaring61
Fäll ut pedalarmshållarna
Fäll den ena eller båda pedalarms‐
hållarna uppåt tills det diagonala stö‐ det griper in.
Ta ut pedalarmsfästena från pedal‐
armshållarna.
Anpassning av det inbyggda
transportsystemet till en cykel
Tryck på frigöringsspaken och dra ut
hjulhållarna.

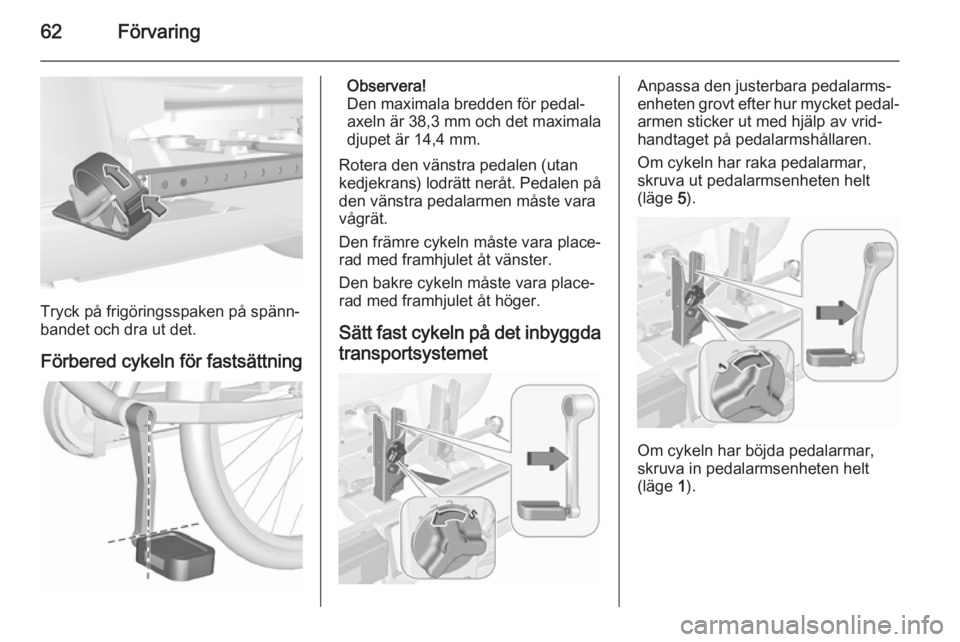

62Förvaring
Tryck på frigöringsspaken på spänn‐
bandet och dra ut det.
Förbered cykeln för fastsättning
Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera den vänstra pedalen (utan
kedjekrans) lodrätt neråt. Pedalen på
den vänstra pedalarmen måste vara
vågrät.
Den främre cykeln måste vara place‐
rad med framhjulet åt vänster.
Den bakre cykeln måste vara place‐
rad med framhjulet åt höger.
Sätt fast cykeln på det inbyggda transportsystemetAnpassa den justerbara pedalarms‐
enheten grovt efter hur mycket pedal‐
armen sticker ut med hjälp av vrid‐
handtaget på pedalarmshållaren.
Om cykeln har raka pedalarmar,
skruva ut pedalarmsenheten helt
(läge 5).
Om cykeln har böjda pedalarmar,
skruva in pedalarmsenheten helt
(läge 1).

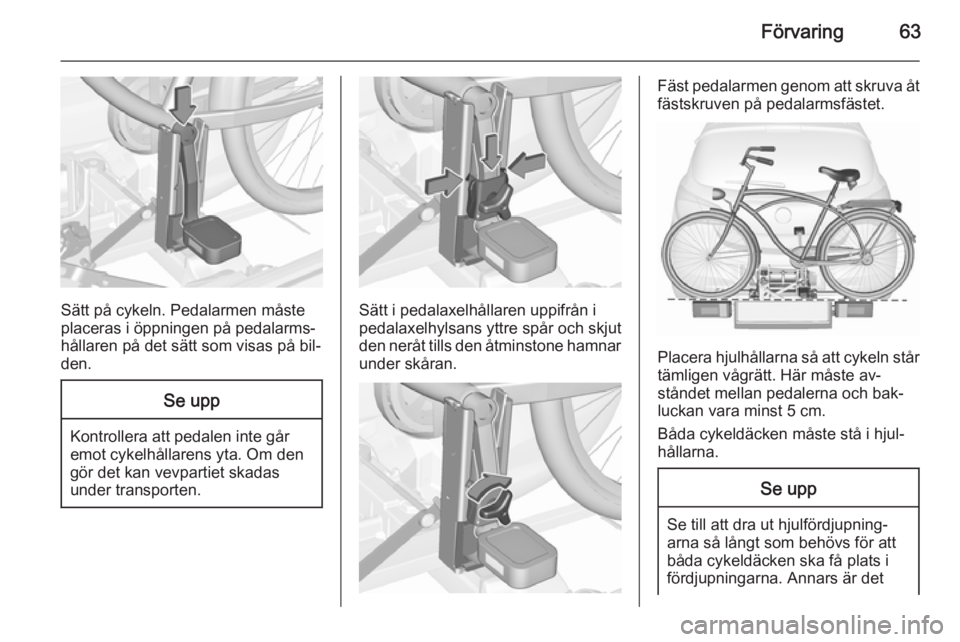

Förvaring63
Sätt på cykeln. Pedalarmen måste
placeras i öppningen på pedalarms‐
hållaren på det sätt som visas på bil‐
den.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Här måste av‐
ståndet mellan pedalerna och bak‐
luckan vara minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det

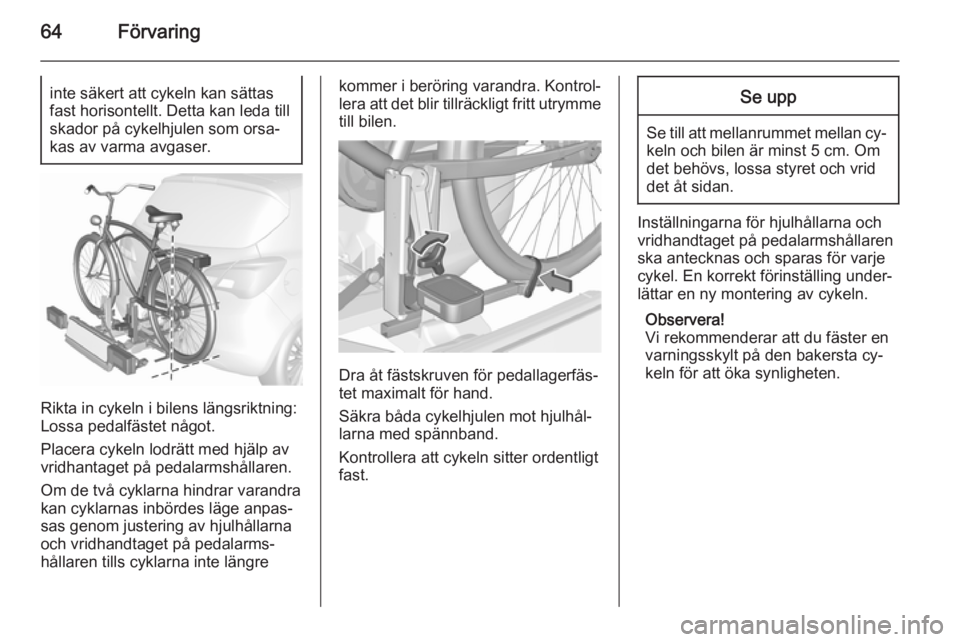

64Förvaringinte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐ sas genom justering av hjulhållarnaoch vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Kontrol‐
lera att det blir tillräckligt fritt utrymme
till bilen.
Dra åt fästskruven för pedallagerfäs‐
tet maximalt för hand.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännband.
Kontrollera att cykeln sitter ordentligt
fast.
Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Inställningarna för hjulhållarna och vridhandtaget på pedalarmshållaren
ska antecknas och sparas för varje
cykel. En korrekt förinställing under‐
lättar en ny montering av cykeln.
Observera!
Vi rekommenderar att du fäster en varningsskylt på den bakersta cy‐
keln för att öka synligheten.

Förvaring65
Ta bort en cykel från det
inbyggda transportsystemet
Lossa spännbanden på båda cykel‐
hjulen.
Håll fast cykeln, lossa fästskruven för pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
För in spännandet och dra åt det neråt
så mycket som möjligt.

66Förvaring
Tryck på frigöringsspaken och skjut in
hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Vrid först den högra spännspaken ( 1)
framåt och sedan den vänstra
spännspaken ( 2) tills de kan gripa in i
respektive uttag.
Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på bakljusens bak‐ sidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.

Förvaring67
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det spärras.
Frigöringsspaken måste återgå till ut‐ gångsläget.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Bagagerumsförstoring Baksätenas ryggstöd kan låsas i två
lägen. Vid transport av skrymmande
föremål, lås det då i upprätt läge.
Delat ryggstöd
Dra i frigöringshandtaget på önskad
sida, dra ryggstödet framåt tills det är i lodrätt läge och låt det haka fast.
Helt ryggstöd
Dra i frigöringshandtaget på båda sid‐
orna, dra ryggstödet framåt tills det är i lodrätt läge och låt det haka fast.
Vid frigöringen syns en röd markering
bredvid frigöringshandtaget. Rygg‐
stödet har inte fäst ordentligt förrän de
röda märkena på båda sidorna nära
frigöringsspaken inte längre är syn‐
liga.
Fälla ner ryggstöden bak Ta bort lastutrymmets skydd vid be‐hov.
Tryck ner nackstöden genom att
trycka på spärrhaken.
För säkerhetsbältena genom sidohål‐
larna så att de inte skadas. När du
fäller ner ryggstödet drar du samtidigt i bältena.

68Förvaring
Delat ryggstöd
Dra i frigöringshandtaget på relevant
sida och fäll ned det på sätesdynan.
Helt ryggstöd
Dra i frigöringshandtaget på båda si‐
dor och fäll ned det på sätesdynan.
Om du ska lasta bilen via en bakdörr
tar du ut säkerhetsbältet ur ryggstö‐ dets styrning och för in låsplattan i för‐
sänkningen på det sätt som visas i
bilden.
För att fälla upp ryggstödet lyfter du det och riktar in det i upprätt läge tills
det fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstödet har inte fäst ordentligt
förrän de röda märkena på båda sid‐
orna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att trycka in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
