OPEL CORSA 2015.75 Instrukcja obsługi (in Polish)

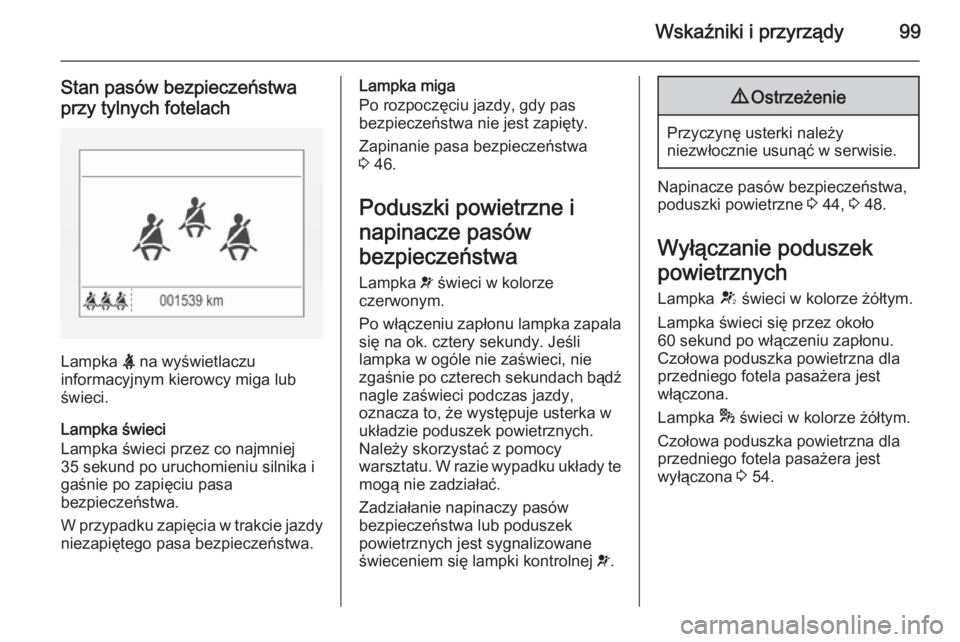

Wskaźniki i przyrządy99
Stan pasów bezpieczeństwa
przy tylnych fotelach
Lampka X na wyświetlaczu
informacyjnym kierowcy miga lub
świeci.
Lampka świeci
Lampka świeci przez co najmniej
35 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.
W przypadku zapięcia w trakcie jazdy niezapiętego pasa bezpieczeństwa.
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 46.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 44, 3 48.
Wyłączanie poduszek
powietrznych Lampka V świeci w kolorze żółtym.
Lampka świeci się przez około
60 sekund po włączeniu zapłonu. Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 54.

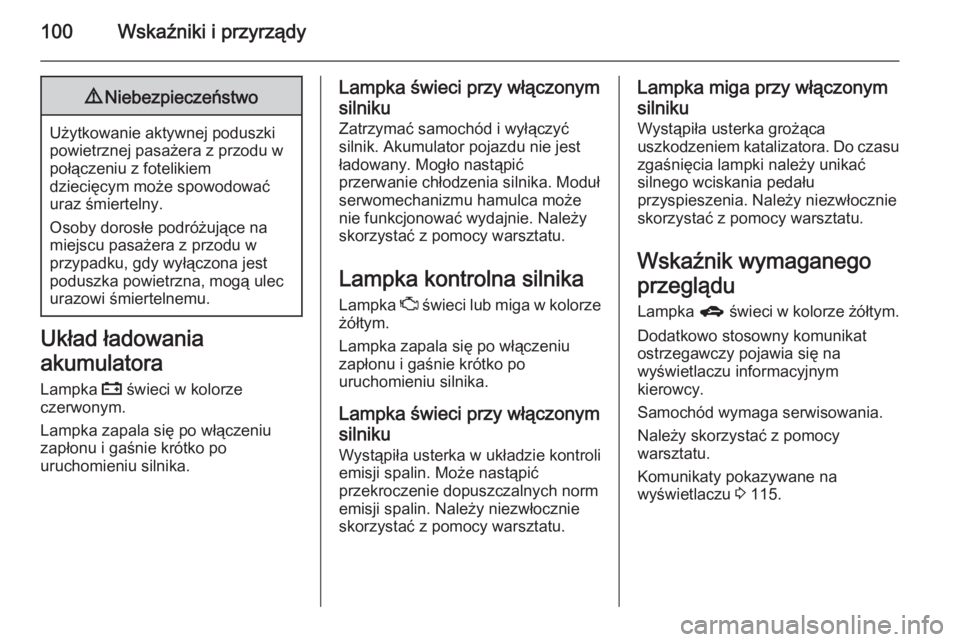

100Wskaźniki i przyrządy9Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu
Lampka g świeci w kolorze żółtym.
Dodatkowo stosowny komunikat
ostrzegawczy pojawia się na
wyświetlaczu informacyjnym
kierowcy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty pokazywane na
wyświetlaczu 3 115.

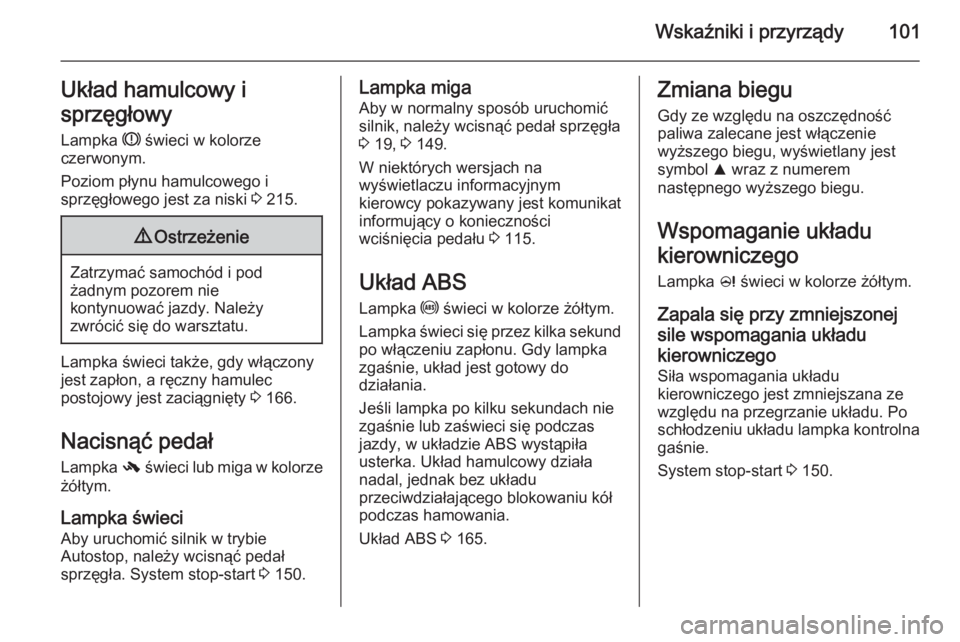

Wskaźniki i przyrządy101Układ hamulcowy i
sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski 3 215.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 166.
Nacisnąć pedał Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 150.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 19, 3 149.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy pokazywany jest komunikat
informujący o konieczności
wciśnięcia pedału 3 115.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 165.Zmiana biegu
Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego biegu, wyświetlany jest
symbol R wraz z numerem
następnego wyższego biegu.
Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się przy zmniejszonej sile wspomagania układukierowniczego
Siła wspomagania układu
kierowniczego jest zmniejszana ze
względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
System stop-start 3 150.

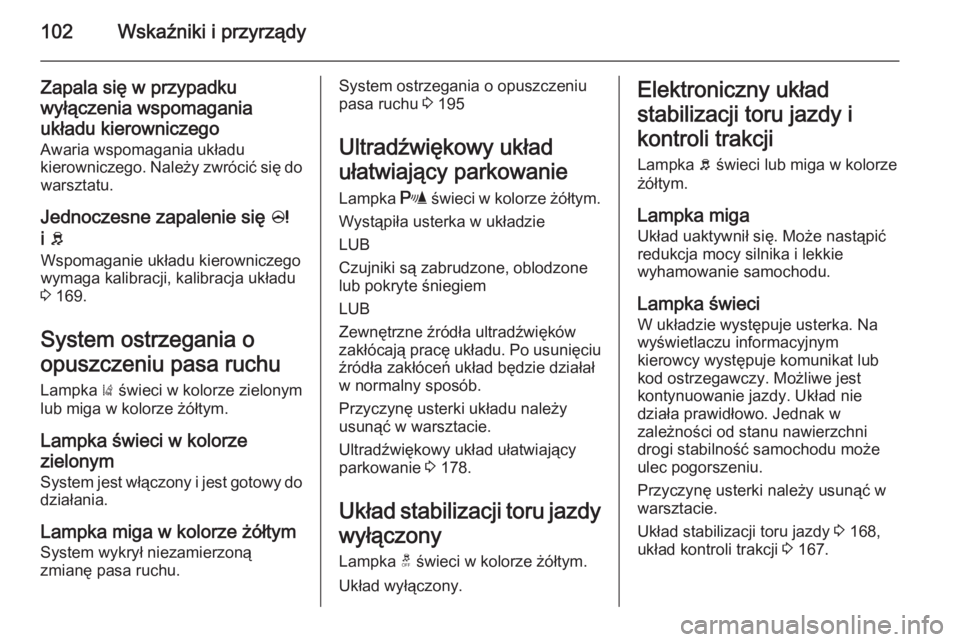

102Wskaźniki i przyrządy
Zapala się w przypadkuwyłączenia wspomagania
układu kierowniczego Awaria wspomagania układu
kierowniczego. Należy zwrócić się do warsztatu.
Jednoczesne zapalenie się c
i b
Wspomaganie układu kierowniczego
wymaga kalibracji, kalibracja układu
3 169.
System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym System wykrył niezamierzoną
zmianę pasa ruchu.System ostrzegania o opuszczeniu pasa ruchu 3 195
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 178.
Układ stabilizacji toru jazdy
wyłączony Lampka t świeci w kolorze żółtym.
Układ wyłączony.Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji Lampka b świeci lub miga w kolorze
żółtym.
Lampka miga Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci
W układzie występuje usterka. Na
wyświetlaczu informacyjnym
kierowcy występuje komunikat lub
kod ostrzegawczy. Możliwe jest
kontynuowanie jazdy. Układ nie
działa prawidłowo. Jednak w
zależności od stanu nawierzchni
drogi stabilność samochodu może
ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy 3 168,
układ kontroli trakcji 3 167.

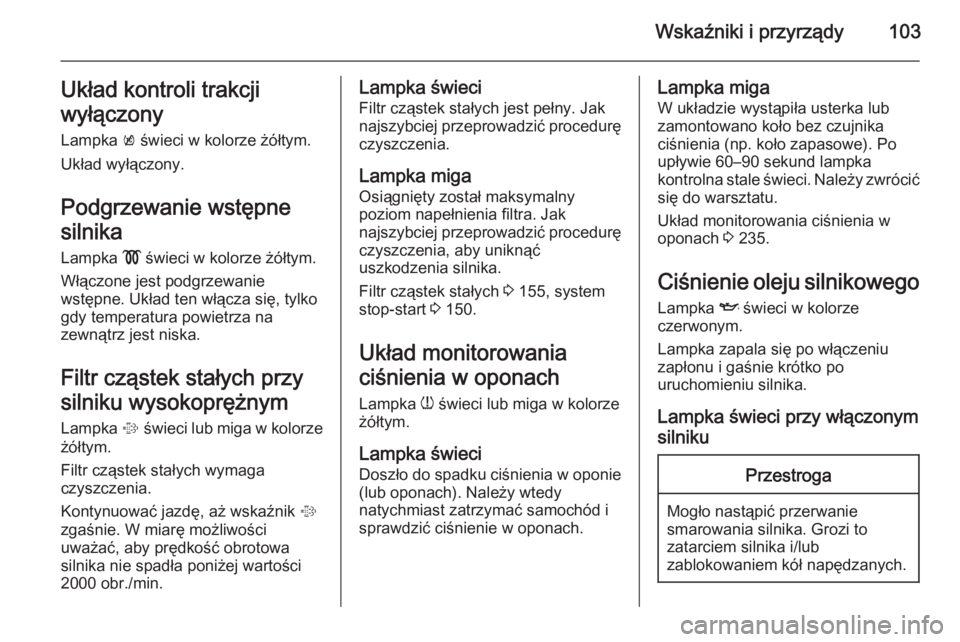

Wskaźniki i przyrządy103Układ kontroli trakcji
wyłączony Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr cząstek stałych jest pełny. Jak
najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 155, system
stop-start 3 150.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po upływie 60–90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 235.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.

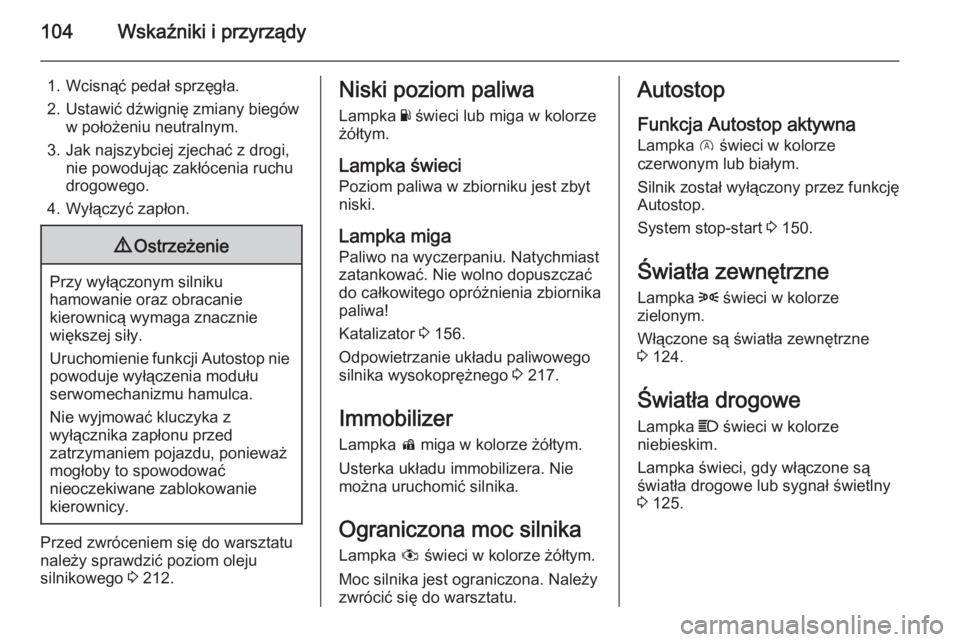

104Wskaźniki i przyrządy
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 212.
Niski poziom paliwa
Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 156.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 217.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Ograniczona moc silnika Lampka # świeci w kolorze żółtym.
Moc silnika jest ograniczona. Należy
zwrócić się do warsztatu.Autostop
Funkcja Autostop aktywna
Lampka D świeci w kolorze
czerwonym lub białym.
Silnik został wyłączony przez funkcję
Autostop.
System stop-start 3 150.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 124.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 125.

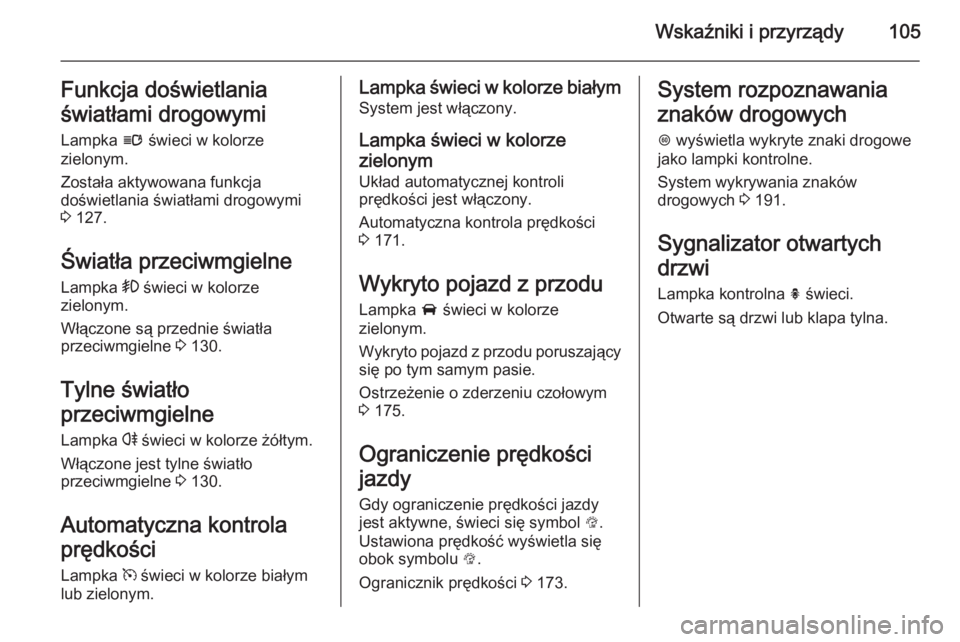

Wskaźniki i przyrządy105Funkcja doświetlania
światłami drogowymi
Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi
3 127.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 130.
Tylne światło
przeciwmgielne Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 130.
Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze zielonym Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 171.
Wykryto pojazd z przodu
Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 175.
Ograniczenie prędkości
jazdy
Gdy ograniczenie prędkości jazdy jest aktywne, świeci się symbol L.
Ustawiona prędkość wyświetla się
obok symbolu L.
Ogranicznik prędkości 3 173.System rozpoznawania
znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 191.
Sygnalizator otwartych
drzwi
Lampka kontrolna h świeci.
Otwarte są drzwi lub klapa tylna.

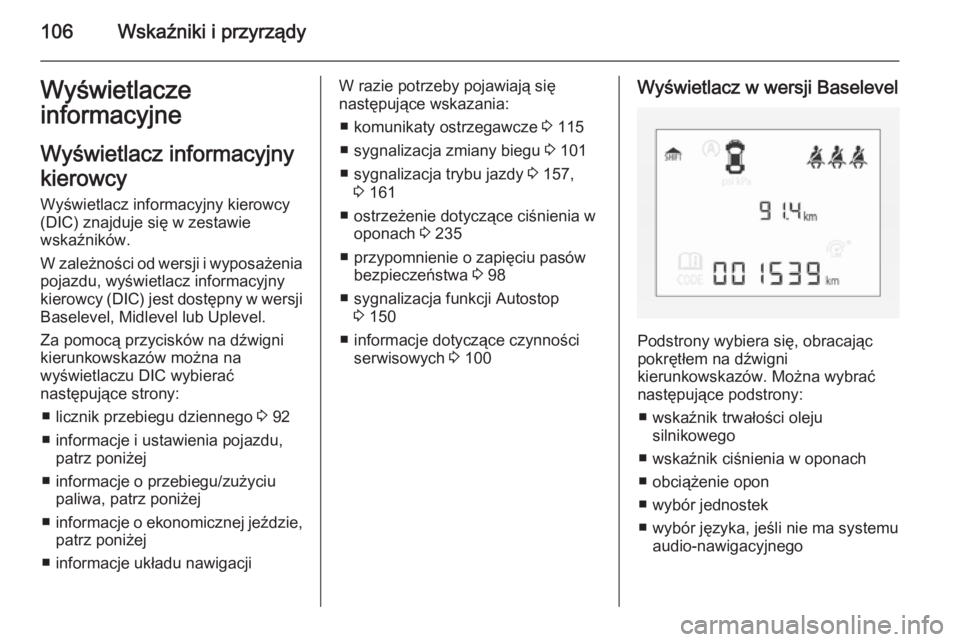

106Wskaźniki i przyrządyWyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(DIC) znajduje się w zestawie
wskaźników.
W zależności od wersji i wyposażenia
pojazdu, wyświetlacz informacyjny
kierowcy (DIC) jest dostępny w wersji Baselevel, Midlevel lub Uplevel.
Za pomocą przycisków na dźwigni
kierunkowskazów można na
wyświetlaczu DIC wybierać
następujące strony:
■ licznik przebiegu dziennego 3 92
■ informacje i ustawienia pojazdu, patrz poniżej
■ informacje o przebiegu/zużyciu paliwa, patrz poniżej
■ informacje o ekonomicznej jeździe,
patrz poniżej
■ informacje układu nawigacjiW razie potrzeby pojawiają się
następujące wskazania:
■ komunikaty ostrzegawcze 3 115
■ sygnalizacja zmiany biegu 3 101
■ sygnalizacja trybu jazdy 3 157,
3 161
■ ostrzeżenie dotyczące ciśnienia w oponach 3 235
■ przypomnienie o zapięciu pasów bezpieczeństwa 3 98
■ sygnalizacja funkcji Autostop 3 150
■ informacje dotyczące czynności serwisowych 3 100Wyświetlacz w wersji Baselevel
Podstrony wybiera się, obracając
pokrętłem na dźwigni
kierunkowskazów. Można wybrać następujące podstrony:
■ wskaźnik trwałości oleju silnikowego
■ wskaźnik ciśnienia w oponach
■ obciążenie opon
■ wybór jednostek
■ wybór języka, jeśli nie ma systemu audio-nawigacyjnego

Wskaźniki i przyrządy107
■ zegar, jeśli nie ma systemu audio-nawigacyjnego
■ temperatura zewnętrzna, jeśli nie ma systemu audio-nawigacyjnego
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany.
Wyświetlacz w wersji Midlevel
Strony menu wyświetlacza Midlevel
wybiera się przez naciśnięcie MENU
na dźwigni kierunkowskazów.
Na wyświetlaczu w wersji Midlevel
można wybrać następujące strony
menu:
■ Menu Menu informacji o przebiegu
i paliwie , opis – patrz poniżej
■ Menu Menu informacji o pojeździe ,
opis – patrz poniżej
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Wyświetlacz w wersji UplevelStrony menu wyświetlacza Uplevel
wybiera się przez naciśnięcie MENU
na dźwigni kierunkowskazów.
Symbole menu głównego są
widoczne w górnym wierszu
wyświetlacza:
■ Menu informacji o przebiegu i
paliwie , wyświetlane pod
symbolem ;, opis – patrz poniżej
■ Menu informacji o pojeździe ,
wyświetlane pod symbolem ?,
opis – patrz poniżej
■ Menu informacyjne ECO ,
wyświetlane pod symbolem @,
opis – patrz poniżej
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Wybieranie menu i funkcji Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.

108Wskaźniki i przyrządy
W celu przełączania pomiędzy
kolejnymi menu głównymi lub w celu przejścia z podmenu do menu
nadrzędnego, naciskać MENU.
Obrócić pokrętło regulacyjne, aby
wybrać podstronę menu głównego
lub ustawić wartość numeryczną.
Nacisnąć SET/CLR, aby wybrać i
zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy (DIC)
pokazują się komunikaty pojazdu i
komunikaty serwisowe. Potwierdzić
komunikaty przez naciśnięcie
SET/CLR . Komunikaty pokazywane
na wyświetlaczu 3 115.
Menu informacji o przebiegu i
paliwie Nacisnąć MENU, aby wybrać stronę
Menu informacji o przebiegu i
paliwie ; .
Podstronę wybiera się, obracając
pokrętło.
Poniżej przedstawiono listę
wszystkich dostępnych stron Menu
informacji o przebiegu i paliwie .
Niektóre z nich mogą być
niedostępne w danym pojeździe.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
■ licznik przebiegu dziennego 1
■ licznik przebiegu dziennego 2
■ średnie zużycie paliwa 1
■ średnie zużycie paliwa 2
■ cyfrowe wskazanie prędkości
■ zasięg
■ zasięg w wersji LPG
■ poziom paliwa w wersji LPG
■ chwilowe zużycie paliwa
■ średnia prędkość jazdy
■ zegar■ regulacja temperatury
■ pusta strona
Na wyświetlaczach w wersji Midlevel i Uplevel obowiązują odmienne
sposoby wyboru opcji i wyświetlania
wskazań.
Licznik przebiegu dziennego 1 i 2
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Obrócić pokrętło, aby wybrać licznik
przebiegu dziennego 1 lub 2.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund SET/CLR podczas
wyświetlania tej strony.
Jednocześnie z licznikiem przebiegu 1 i 2 wyświetlane jest średnie zużycie
paliwa 1 i 2.
Informacje wyświetlane na stronach
informacji o podróży 1 i 2 można
wyzerować oddzielnie, gdy aktywna
jest dana strona.
