OPEL CORSA 2015.75 Instrukcja obsługi (in Polish)

Pielęgnacja samochodu229
NrObwód1Moduł złącza przyczepy, tylny
system transportowy2–3Czujnik napięcia akumulatora4Moduł sterujący zawieszenia,
pompa paliwa5Układ ABS6Lewe światło mijania i do jazdy
dziennej, przesłona lewego i
prawego ksenonowego światła
drogowego7–8Moduł sterujący skrzyni biegów
MTA, moduł sterujący instalacji
LPG9Moduł sterujący nadwozia,
wykrywanie napięcia10Poziomowanie reflektorów11Wycieraczka tylna12Ogrzewanie tylnej szyby13Prawe światło mijania i do jazdy
dziennej14Usuwanie zaparowania lusterekNrObwód15–16Układ wspomagania hamowania17Zapłon, zasilanie przy rozruchu18Moduł sterujący silnika19Pompa paliwa20–21Zawory elektromagnetyczne
silnika, czujniki silnika22–23Układ wtryskowy24Układ wycieraczek25–26Czujniki silnika27Zawór odcinający nagrzewnicy28Moduł sterujący silnika29Moduł sterujący silnika30Moduł sterujący silnika31Lewe światło drogowe, lewe
ksenonowe światło mijania32Prawe światło drogowe, prawe
ksenonowe światło mijania

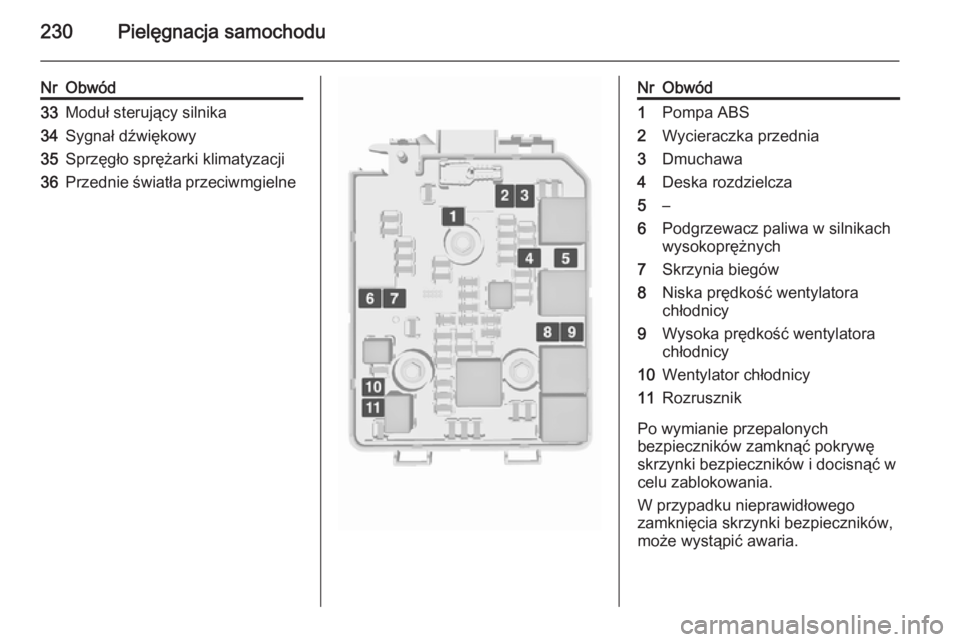

230Pielęgnacja samochodu
NrObwód33Moduł sterujący silnika34Sygnał dźwiękowy35Sprzęgło sprężarki klimatyzacji36Przednie światła przeciwmgielneNrObwód1Pompa ABS2Wycieraczka przednia3Dmuchawa4Deska rozdzielcza5–6Podgrzewacz paliwa w silnikach
wysokoprężnych7Skrzynia biegów8Niska prędkość wentylatora
chłodnicy9Wysoka prędkość wentylatora
chłodnicy10Wentylator chłodnicy11Rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

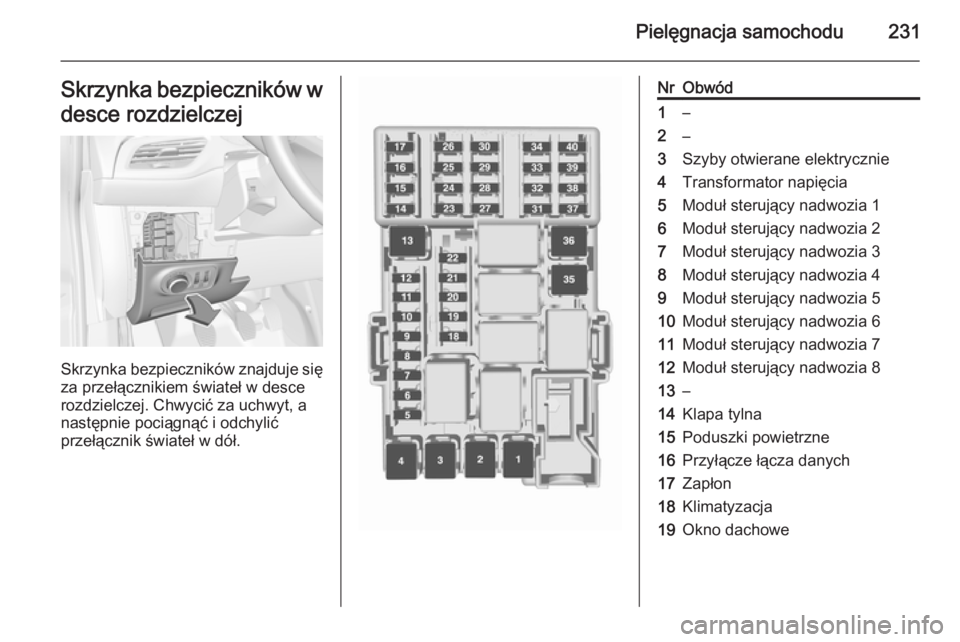

Pielęgnacja samochodu231Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za przełącznikiem świateł w desce
rozdzielczej. Chwycić za uchwyt, a
następnie pociągnąć i odchylić
przełącznik świateł w dół.
NrObwód1–2–3Szyby otwierane elektrycznie4Transformator napięcia5Moduł sterujący nadwozia 16Moduł sterujący nadwozia 27Moduł sterujący nadwozia 38Moduł sterujący nadwozia 49Moduł sterujący nadwozia 510Moduł sterujący nadwozia 611Moduł sterujący nadwozia 712Moduł sterujący nadwozia 813–14Klapa tylna15Poduszki powietrzne16Przyłącze łącza danych17Zapłon18Klimatyzacja19Okno dachowe

232Pielęgnacja samochodu

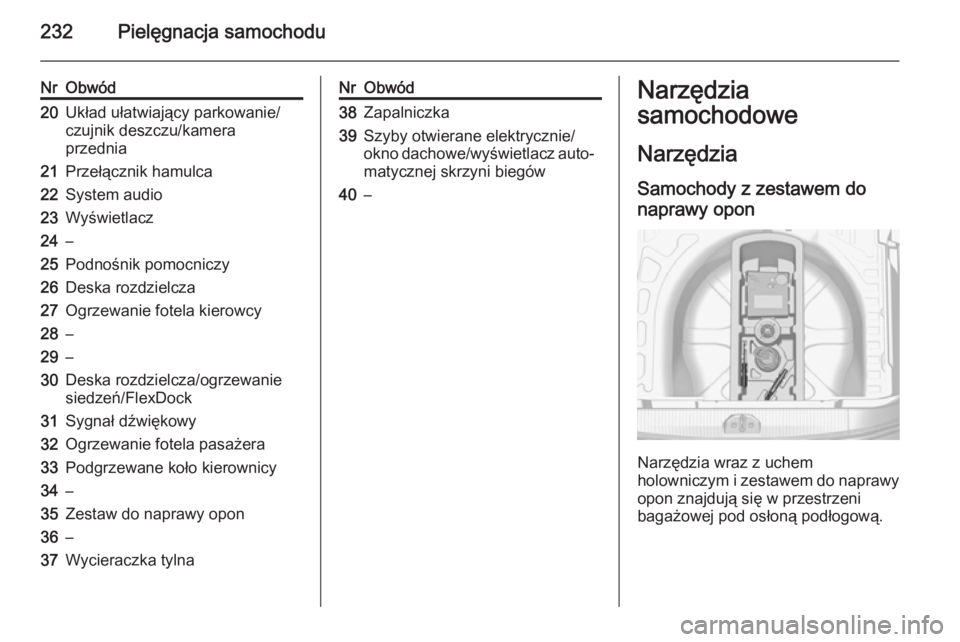

NrObwód20Układ ułatwiający parkowanie/
czujnik deszczu/kamera
przednia21Przełącznik hamulca22System audio23Wyświetlacz24–25Podnośnik pomocniczy26Deska rozdzielcza27Ogrzewanie fotela kierowcy28–29–30Deska rozdzielcza/ogrzewanie
siedzeń/FlexDock31Sygnał dźwiękowy32Ogrzewanie fotela pasażera33Podgrzewane koło kierownicy34–35Zestaw do naprawy opon36–37Wycieraczka tylnaNrObwód38Zapalniczka39Szyby otwierane elektrycznie/
okno dachowe/wyświetlacz auto‐
matycznej skrzyni biegów40–Narzędzia
samochodowe
Narzędzia Samochody z zestawem donaprawy opon
Narzędzia wraz z uchem
holowniczym i zestawem do naprawy
opon znajdują się w przestrzeni
bagażowej pod osłoną podłogową.

Pielęgnacja samochodu233

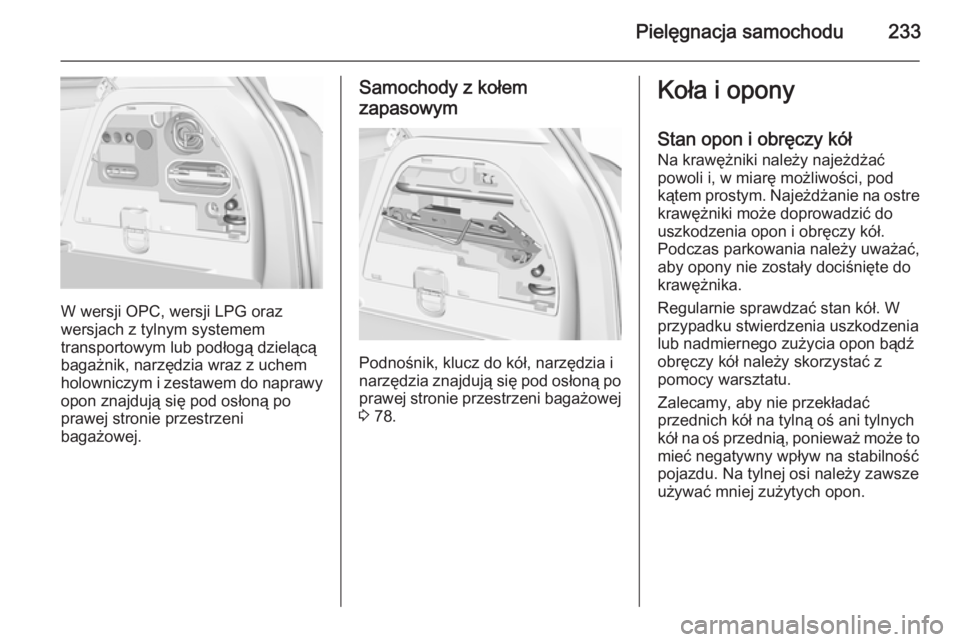

W wersji OPC, wersji LPG oraz
wersjach z tylnym systemem
transportowym lub podłogą dzielącą
bagażnik, narzędzia wraz z uchem
holowniczym i zestawem do naprawy
opon znajdują się pod osłoną po
prawej stronie przestrzeni
bagażowej.
Samochody z kołem
zapasowym
Podnośnik, klucz do kół, narzędzia i
narzędzia znajdują się pod osłoną po
prawej stronie przestrzeni bagażowej 3 78.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych
kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.

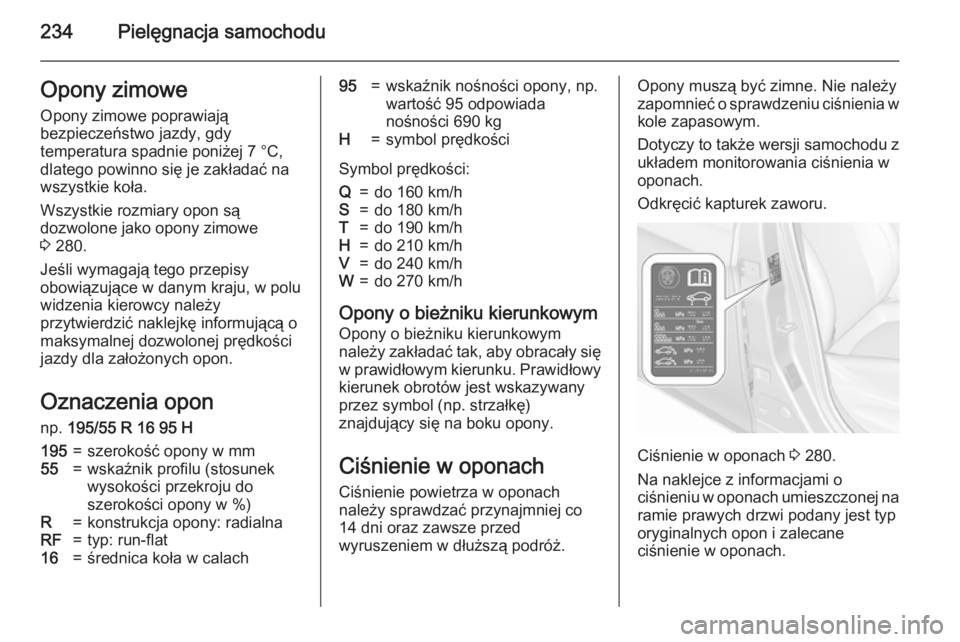

234Pielęgnacja samochoduOpony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 280.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
np. 195/55 R 16 95 H195=szerokość opony w mm55=wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=konstrukcja opony: radialnaRF=typ: run-flat16=średnica koła w calach95=wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH=symbol prędkości
Symbol prędkości:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Dotyczy to także wersji samochodu z układem monitorowania ciśnienia w
oponach.
Odkręcić kapturek zaworu.
Ciśnienie w oponach 3 280.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych drzwi podany jest typ oryginalnych opon i zalecane
ciśnienie w oponach.

Pielęgnacja samochodu235

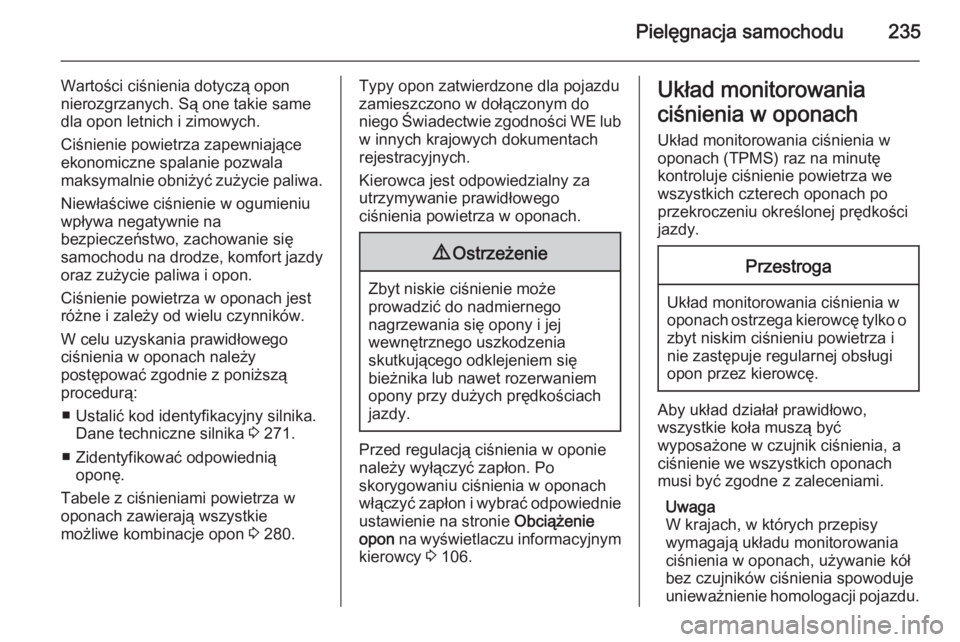

Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników.
W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
■ Ustalić kod identyfikacyjny silnika. Dane techniczne silnika 3 271.
■ Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 280.Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do
niego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za
utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon. Po
skorygowaniu ciśnienia w oponach
włączyć zapłon i wybrać odpowiednie
ustawienie na stronie Obciążenie
opon na wyświetlaczu informacyjnym
kierowcy 3 106.
Układ monitorowania
ciśnienia w oponach Układ monitorowania ciśnienia w
oponach (TPMS) raz na minutę
kontroluje ciśnienie powietrza we
wszystkich czterech oponach po
przekroczeniu określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.

236Pielęgnacja samochodu

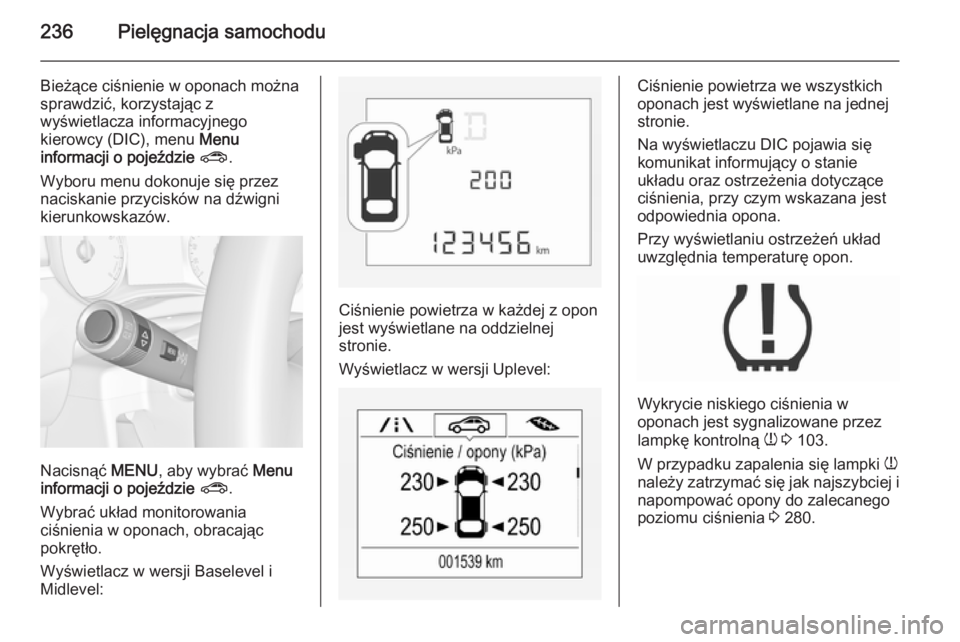

Bieżące ciśnienie w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy (DIC), menu Menu
informacji o pojeździe ? .
Wyboru menu dokonuje się przez
naciskanie przycisków na dźwigni
kierunkowskazów.
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe ? .
Wybrać układ monitorowania
ciśnienia w oponach, obracając
pokrętło.
Wyświetlacz w wersji Baselevel i
Midlevel:
Ciśnienie powietrza w każdej z opon
jest wyświetlane na oddzielnej
stronie.
Wyświetlacz w wersji Uplevel:
Ciśnienie powietrza we wszystkich
oponach jest wyświetlane na jednej
stronie.
Na wyświetlaczu DIC pojawia się
komunikat informujący o stanie
układu oraz ostrzeżenia dotyczące
ciśnienia, przy czym wskazana jest
odpowiednia opona.
Przy wyświetlaniu ostrzeżeń układ
uwzględnia temperaturę opon.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 103.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 280.

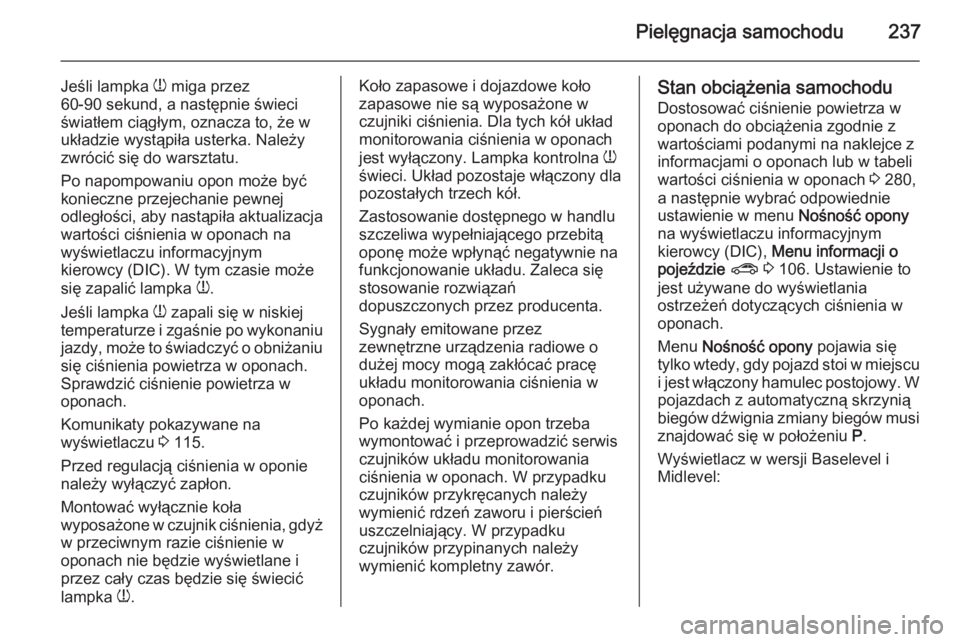

Pielęgnacja samochodu237
Jeśli lampka w miga przez
60-90 sekund, a następnie świeci
światłem ciągłym, oznacza to, że w
układzie wystąpiła usterka. Należy
zwrócić się do warsztatu.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości, aby nastąpiła aktualizacja
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy (DIC). W tym czasie może
się zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po wykonaniu
jazdy, może to świadczyć o obniżaniu się ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w
oponach.
Komunikaty pokazywane na
wyświetlaczu 3 115.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.Koło zapasowe i dojazdowe koło
zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
monitorowania ciśnienia w oponach
jest wyłączony. Lampka kontrolna w
świeci. Układ pozostaje włączony dla
pozostałych trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.
Sygnały emitowane przez
zewnętrzne urządzenia radiowe o
dużej mocy mogą zakłócać pracę
układu monitorowania ciśnienia w
oponach.
Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowania
ciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
uszczelniający. W przypadku
czujników przypinanych należy
wymienić kompletny zawór.Stan obciążenia samochodu
Dostosować ciśnienie powietrza w
oponach do obciążenia zgodnie z
wartościami podanymi na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach 3 280,
a następnie wybrać odpowiednie ustawienie w menu Nośność opony
na wyświetlaczu informacyjnym
kierowcy (DIC), Menu informacji o
pojeździe ? 3 106. Ustawienie to
jest używane do wyświetlania
ostrzeżeń dotyczących ciśnienia w
oponach.
Menu Nośność opony pojawia się
tylko wtedy, gdy pojazd stoi w miejscu
i jest włączony hamulec postojowy. W pojazdach z automatyczną skrzynią
biegów dźwignia zmiany biegów musi
znajdować się w położeniu P.
Wyświetlacz w wersji Baselevel i Midlevel:

238Pielęgnacja samochodu

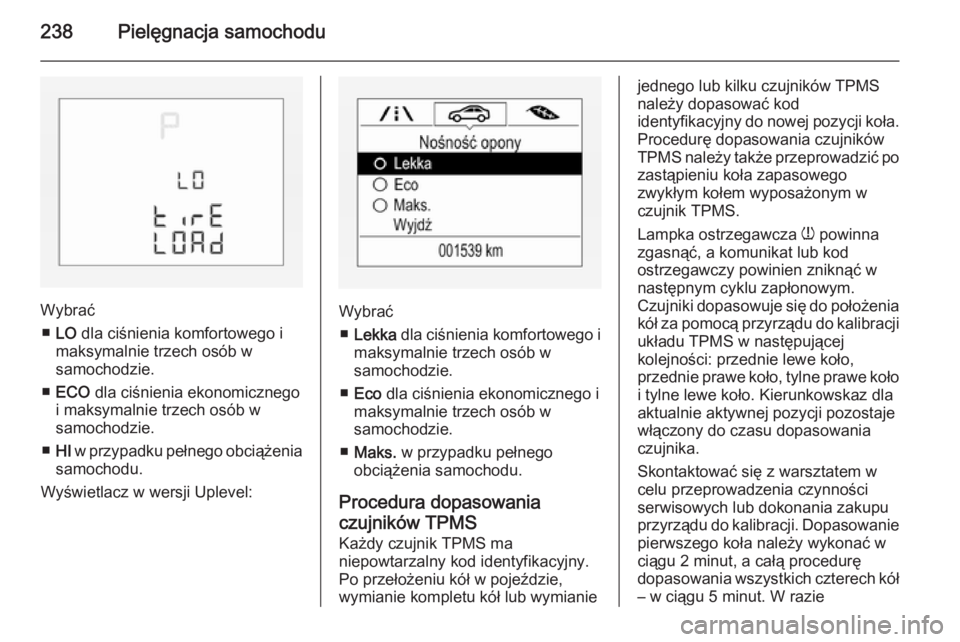

Wybrać■ LO dla ciśnienia komfortowego i
maksymalnie trzech osób w
samochodzie.
■ ECO dla ciśnienia ekonomicznego
i maksymalnie trzech osób w
samochodzie.
■ HI w przypadku pełnego obciążenia
samochodu.
Wyświetlacz w wersji Uplevel:Wybrać ■ Lekka dla ciśnienia komfortowego i
maksymalnie trzech osób w
samochodzie.
■ Eco dla ciśnienia ekonomicznego i
maksymalnie trzech osób w
samochodzie.
■ Maks. w przypadku pełnego
obciążenia samochodu.
Procedura dopasowania
czujników TPMS
Każdy czujnik TPMS ma
niepowtarzalny kod identyfikacyjny.
Po przełożeniu kół w pojeździe,
wymianie kompletu kół lub wymianie
jednego lub kilku czujników TPMS należy dopasować kod
identyfikacyjny do nowej pozycji koła.
Procedurę dopasowania czujników
TPMS należy także przeprowadzić po zastąpieniu koła zapasowego
zwykłym kołem wyposażonym w
czujnik TPMS.
Lampka ostrzegawcza w powinna
zgasnąć, a komunikat lub kod
ostrzegawczy powinien zniknąć w
następnym cyklu zapłonowym.
Czujniki dopasowuje się do położenia
kół za pomocą przyrządu do kalibracji układu TPMS w następującej
kolejności: przednie lewe koło,
przednie prawe koło, tylne prawe koło
i tylne lewe koło. Kierunkowskaz dla
aktualnie aktywnej pozycji pozostaje
włączony do czasu dopasowania
czujnika.
Skontaktować się z warsztatem w
celu przeprowadzenia czynności
serwisowych lub dokonania zakupu
przyrządu do kalibracji. Dopasowanie
pierwszego koła należy wykonać w
ciągu 2 minut, a całą procedurę
dopasowania wszystkich czterech kół
– w ciągu 5 minut. W razie
