Tárolás59TárolásTárolóhelyek................................ 59
Csomagtér ................................... 70
Tetőcsomagtartó ..........................75
Rakodási tanácsok ......................76Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartó fedelének nyitásához
húzza meg a kart.
A kesztyűtartóban van egy pénzérme
tartó, és egy adapter a zárókerék
csavarokhoz.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

60Tárolás
Az ajtókba épített zsebek úgy vannak
kialakítva, hogy palackok is
beleférjenek.
További palacktartók találhatók a
hátsó oldalsó panelekben.
Rugalmas pohártartó pánt
A fokozatválasztó kar előtti
tárolórekeszben egy mozgatható
gumipánt van. Pohár vagy hamutartó rögzítéséhez húzza ki a pántot.
Elülső tárolórekesz
Tárolóhelyek a lámpakapcsoló alatt,
a középkonzolban, az ajtózsebekben
és a hátsó ülések közelében, az oldalsó paneleken találhatók.

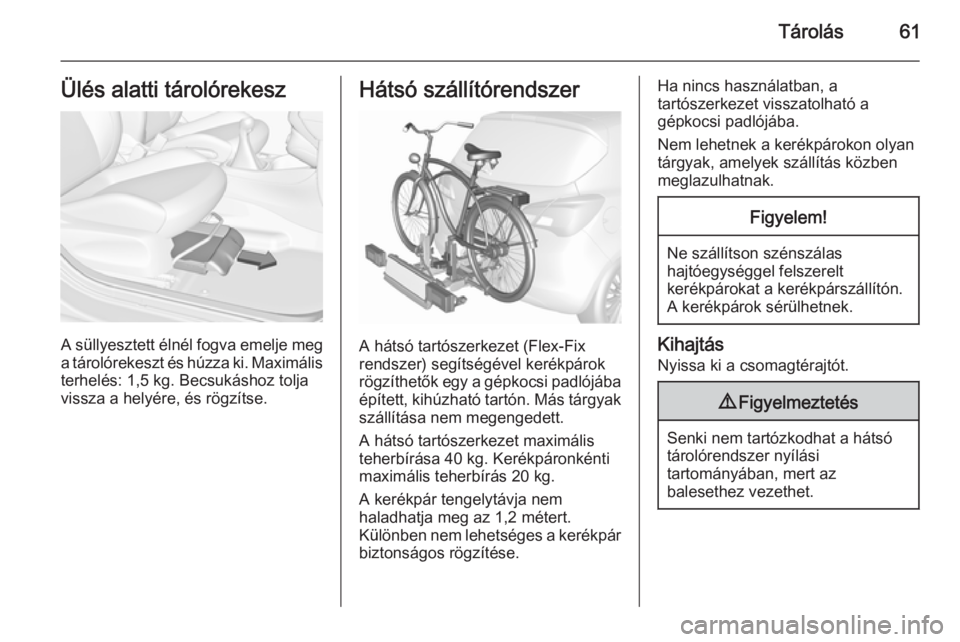

Tárolás61Ülés alatti tárolórekesz
A süllyesztett élnél fogva emelje mega tárolórekeszt és húzza ki. Maximális
terhelés: 1,5 kg. Becsukáshoz tolja
vissza a helyére, és rögzítse.
Hátsó szállítórendszer
A hátsó tartószerkezet (Flex-Fix
rendszer) segítségével kerékpárok
rögzíthetők egy a gépkocsi padlójába
épített, kihúzható tartón. Más tárgyak szállítása nem megengedett.
A hátsó tartószerkezet maximális
teherbírása 40 kg. Kerékpáronkénti
maximális teherbírás 20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,2 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezet visszatolható a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ne szállítson szénszálas
hajtóegységgel felszerelt
kerékpárokat a kerékpárszállítón.
A kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.

62Tárolás
Húzza fel a kioldókart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.
Húzza ki teljesen a hátsó
tartószerkezetet, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
A hátsó lámpák felhelyezése
Először vegye ki a hátsó ( 1), majd az
első ( 2) lámpát a mélyedésekből.

Tárolás63
Nyissa ki teljesen a hátsó lámpa
hátsó részén lévő lámpatartót, amíg
nem rögzül.
Nyomja le a szorítókart, és nyomja a
lámpatartót a tartóba, amíg nem rögzül.
Végezze el a műveletet mindkét
hátsó lámpán.
Ellenőrizze a kábelek és a lámpák
helyzetét, hogy megfelelően vannak- e felszerelve és rögzítve.
A hátsó tartószerkezet
rögzítése
Hajtsa be elsőként a bal ( 1), majd a
jobb oldali ( 2) szorítókart, amíg meg
nem akadnak. Mindkét szorítókar
hátrafelé álljon, máskülönben a
biztonságos működés nem garantált.
Megjegyzés
Csukja be a csomagtérajtót.

64Tárolás
A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.
A hátsó tartószerkezet
beállítása egy kerékpárhoz
Nyomja meg a kioldókart, és húzza ki a keréktartókat.

Tárolás65
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a
rögzítéshez
Megjegyzés
A pedál hajtókarjának maximális
szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.
Kerékpár rögzítése a hátsó
tartószerkezethez
A pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet ( 5.
helyzet).

66Tárolás
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet ( 1.
helyzet).
Tegye fel a kerékpárt. Ehhez a
hajtókart be kell vezetni a pedáltartó
nyílásába az ábrának megfelelően.Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a hajtómű
szállítás közben megsérülhet.
Illessze a pedálrögzítőt a pedáltartó
külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet, legalább a bemetszések alá.
Rögzítse a hajtókart a pedálrögzítőnlévő csavar elforgatásával.

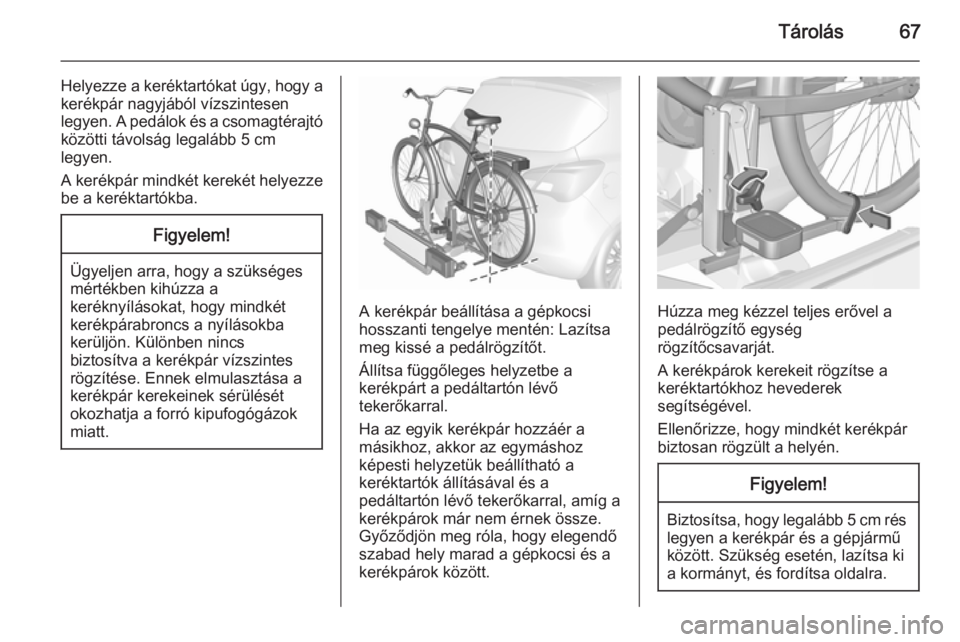

Tárolás67
Helyezze a keréktartókat úgy, hogy a
kerékpár nagyjából vízszintesen
legyen. A pedálok és a csomagtérajtó közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze be a keréktartókba.Figyelem!
Ügyeljen arra, hogy a szükséges
mértékben kihúzza a
keréknyílásokat, hogy mindkét
kerékpárabroncs a nyílásokba
kerüljön. Különben nincs
biztosítva a kerékpár vízszintes
rögzítése. Ennek elmulasztása a kerékpár kerekeinek sérülését
okozhatja a forró kipufogógázok miatt.
A kerékpár beállítása a gépkocsi
hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.
Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a
keréktartók állításával és a
pedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze.
Győződjön meg róla, hogy elegendő
szabad hely marad a gépkocsi és a
kerékpárok között.Húzza meg kézzel teljes erővel a pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz hevederek
segítségével.
Ellenőrizze, hogy mindkét kerékpár
biztosan rögzült a helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.

68Tárolás
Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
Megjegyzés
Ajánlott egy figyelmeztető jelzést tenni a leghátsó kerékpárra a
láthatóság növeléséhez.
Kerékpár eltávolítása a hátsó tartószerkezetből
Vegye le a rögzítőhevedereket a
kerekekről.
Tartsa meg a kerékpárt, lazítsa meg
a pedálrögzítő egység
rögzítőcsavarját, majd emelje ki a pedálrögzítőt.
A hátsó tartószerkezet
visszahajtása
Nyomja vissza a pedálrögzítőket a
pedáltartókba, az ábrának
megfelelően.
Vezesse be a hevedert, majd
amennyire lehet, húzza szorosan lefelé.
