OPEL CORSA 2015.75 Ohjekirja (in Finnish)

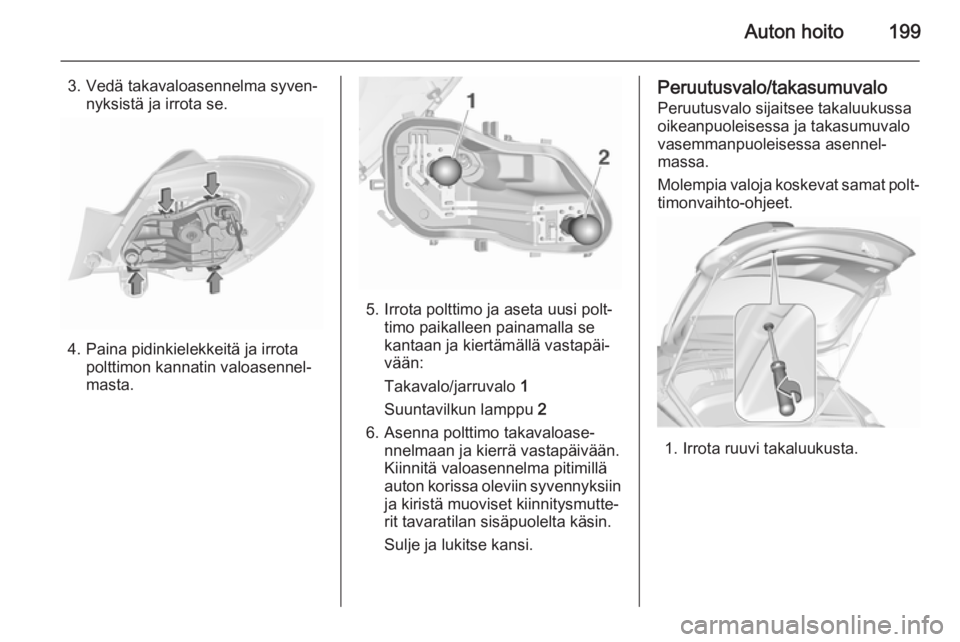

Auton hoito199
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Paina pidinkielekkeitä ja irrota polttimon kannatin valoasennel‐
masta.
5. Irrota polttimo ja aseta uusi polt‐ timo paikalleen painamalla se
kantaan ja kiertämällä vastapäi‐
vään:
Takavalo/jarruvalo 1
Suuntavilkun lamppu 2
6. Asenna polttimo takavaloase‐ nnelmaan ja kierrä vastapäivään.Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä muoviset kiinnitysmutte‐
rit tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo Peruutusvalo sijaitsee takaluukussa
oikeanpuoleisessa ja takasumuvalo
vasemmanpuoleisessa asennel‐
massa.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Irrota ruuvi takaluukusta.

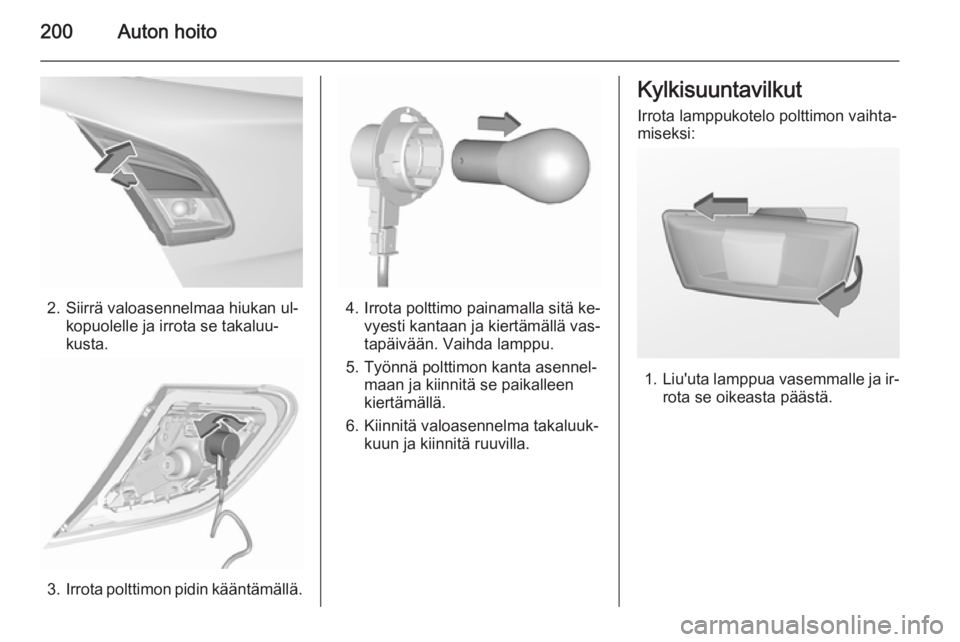

200Auton hoito
2. Siirrä valoasennelmaa hiukan ul‐kopuolelle ja irrota se takaluu‐
kusta.
3. Irrota polttimon pidin kääntämällä.
4. Irrota polttimo painamalla sitä ke‐
vyesti kantaan ja kiertämällä vas‐
tapäivään. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kiinnitä se paikalleen
kiertämällä.
6. Kiinnitä valoasennelma takaluuk‐ kuun ja kiinnitä ruuvilla.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐
miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

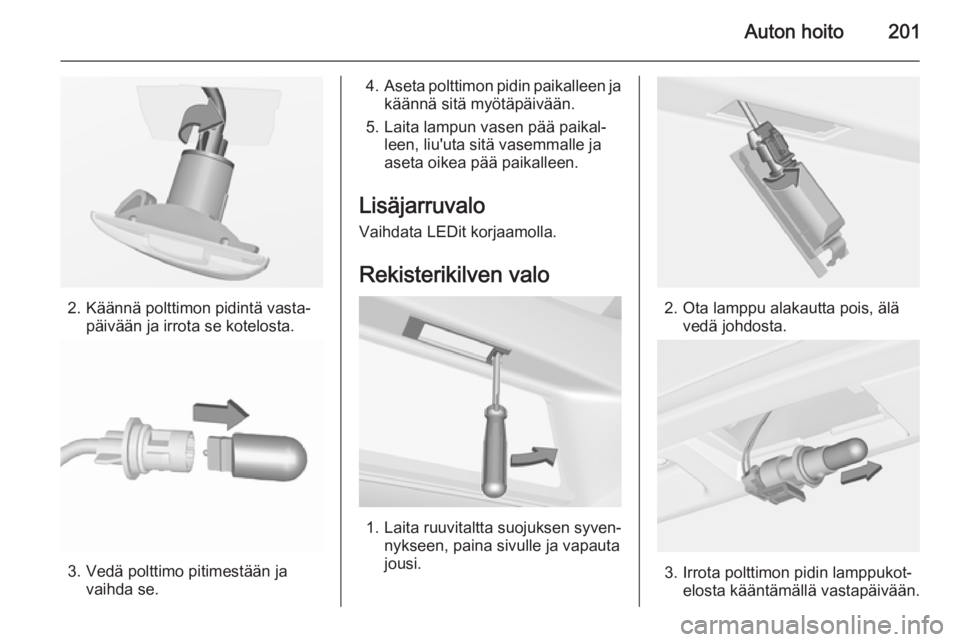

Auton hoito201
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Lisäjarruvalo Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

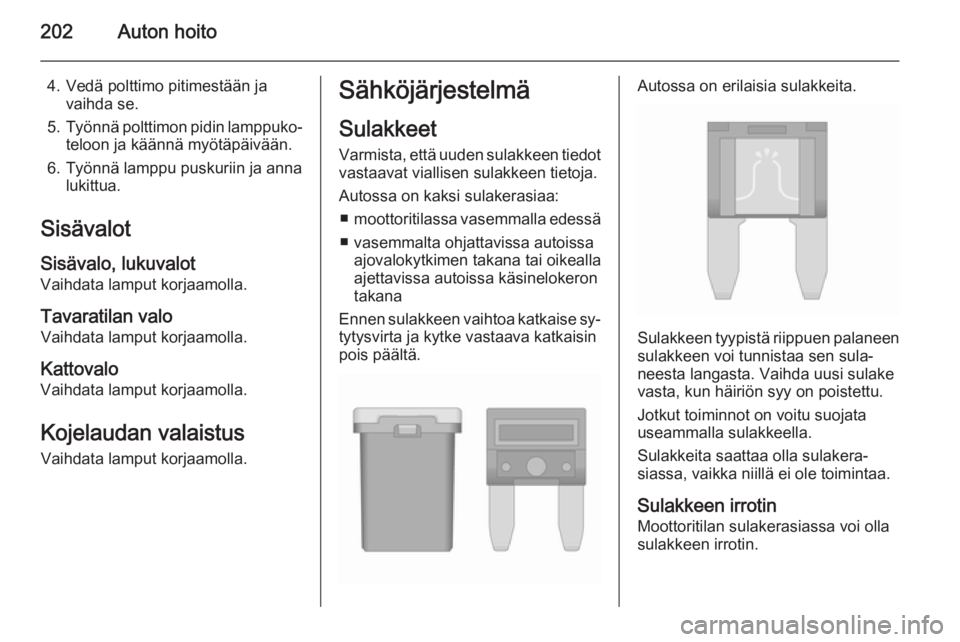

202Auton hoito
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedotvastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ moottoritilassa vasemmalla edessä
■ vasemmalta ohjattavissa autoissa ajovalokytkimen takana tai oikealla
ajettavissa autoissa käsinelokeron takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

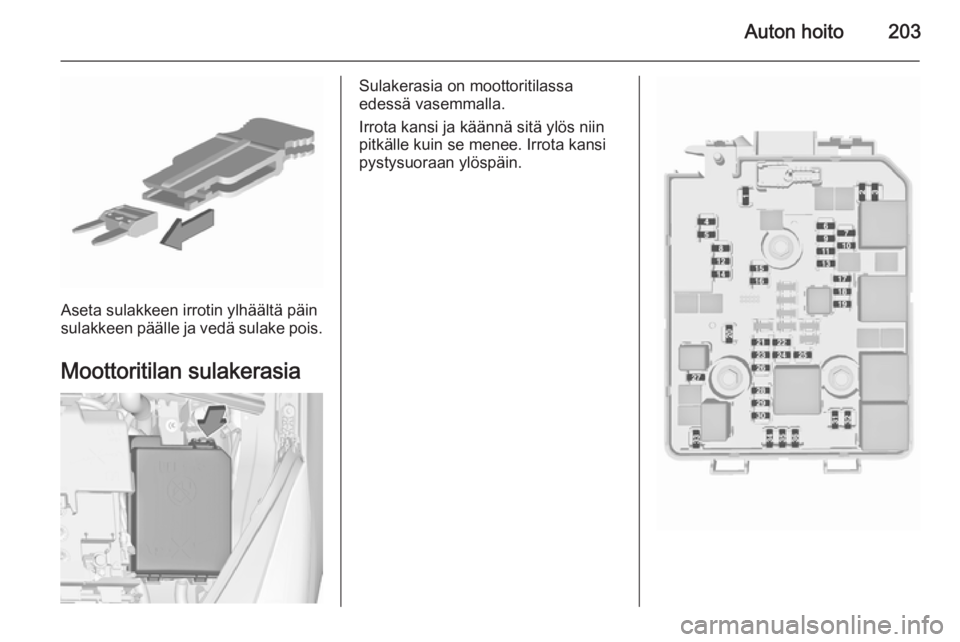

Auton hoito203
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

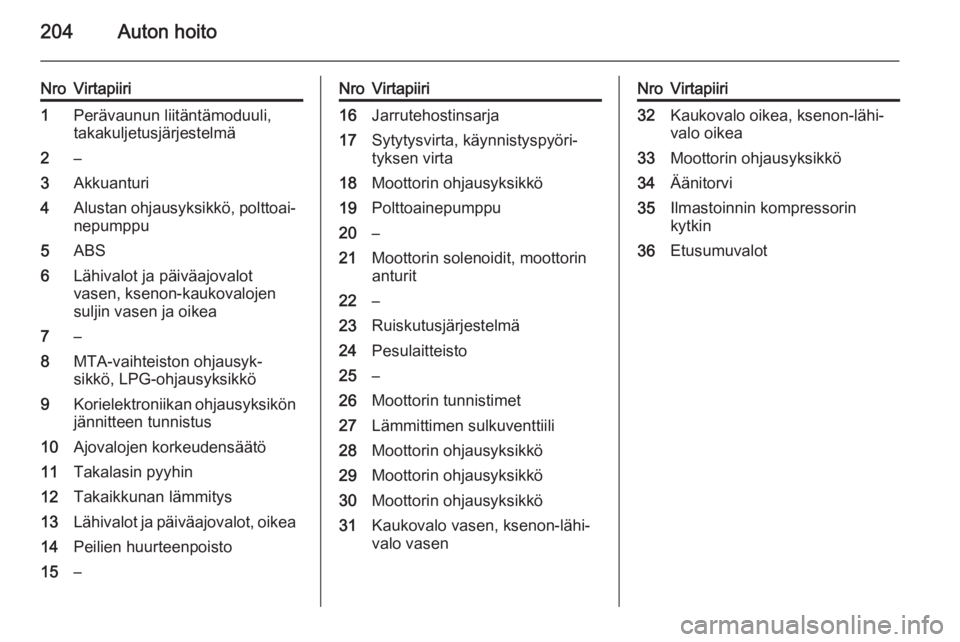

204Auton hoito
NroVirtapiiri1Perävaunun liitäntämoduuli,
takakuljetusjärjestelmä2–3Akkuanturi4Alustan ohjausyksikkö, polttoai‐ nepumppu5ABS6Lähivalot ja päiväajovalot
vasen, ksenon-kaukovalojen
suljin vasen ja oikea7–8MTA-vaihteiston ohjausyk‐
sikkö, LPG-ohjausyksikkö9Korielektroniikan ohjausyksikön jännitteen tunnistus10Ajovalojen korkeudensäätö11Takalasin pyyhin12Takaikkunan lämmitys13Lähivalot ja päiväajovalot, oikea14Peilien huurteenpoisto15–NroVirtapiiri16Jarrutehostinsarja17Sytytysvirta, käynnistyspyöri‐tyksen virta18Moottorin ohjausyksikkö19Polttoainepumppu20–21Moottorin solenoidit, moottorin
anturit22–23Ruiskutusjärjestelmä24Pesulaitteisto25–26Moottorin tunnistimet27Lämmittimen sulkuventtiili28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30Moottorin ohjausyksikkö31Kaukovalo vasen, ksenon-lähi‐
valo vasenNroVirtapiiri32Kaukovalo oikea, ksenon-lähi‐
valo oikea33Moottorin ohjausyksikkö34Äänitorvi35Ilmastoinnin kompressorin
kytkin36Etusumuvalot

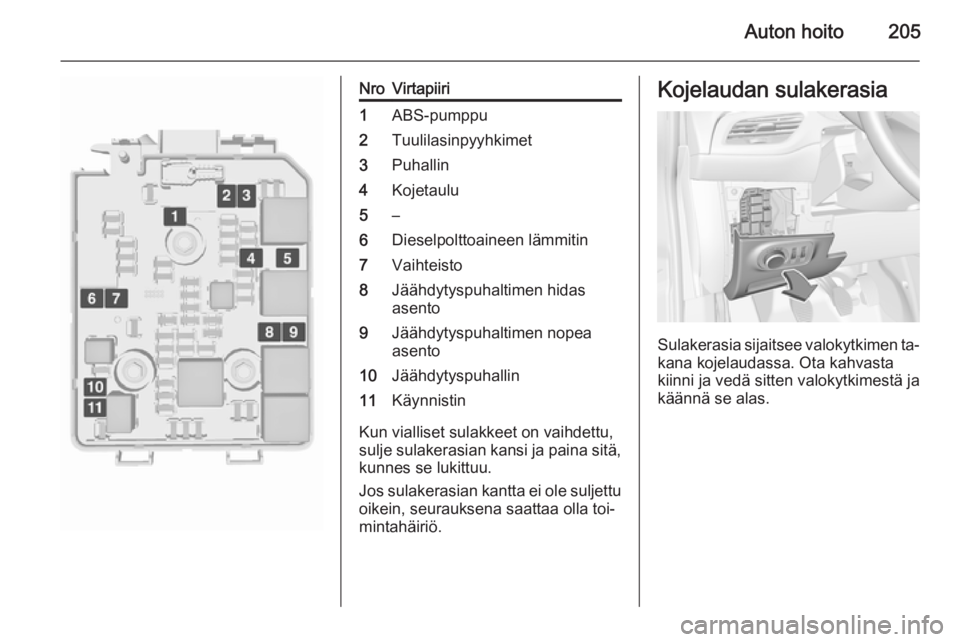

Auton hoito205
NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5–6Dieselpolttoaineen lämmitin7Vaihteisto8Jäähdytyspuhaltimen hidas
asento9Jäähdytyspuhaltimen nopea
asento10Jäähdytyspuhallin11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen ta‐
kana kojelaudassa. Ota kahvasta kiinni ja vedä sitten valokytkimestä ja
käännä se alas.

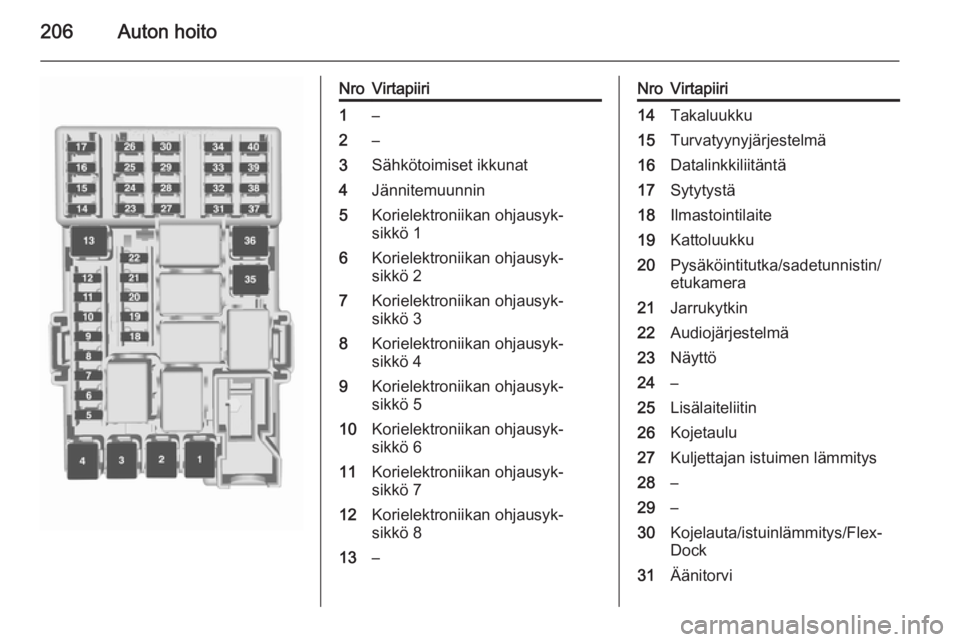

206Auton hoito
NroVirtapiiri1–2–3Sähkötoimiset ikkunat4Jännitemuunnin5Korielektroniikan ohjausyk‐
sikkö 16Korielektroniikan ohjausyk‐
sikkö 27Korielektroniikan ohjausyk‐
sikkö 38Korielektroniikan ohjausyk‐
sikkö 49Korielektroniikan ohjausyk‐
sikkö 510Korielektroniikan ohjausyk‐
sikkö 611Korielektroniikan ohjausyk‐
sikkö 712Korielektroniikan ohjausyk‐
sikkö 813–NroVirtapiiri14Takaluukku15Turvatyynyjärjestelmä16Datalinkkiliitäntä17Sytytystä18Ilmastointilaite19Kattoluukku20Pysäköintitutka/sadetunnistin/
etukamera21Jarrukytkin22Audiojärjestelmä23Näyttö24–25Lisälaiteliitin26Kojetaulu27Kuljettajan istuimen lämmitys28–29–30Kojelauta/istuinlämmitys/Flex‐
Dock31Äänitorvi

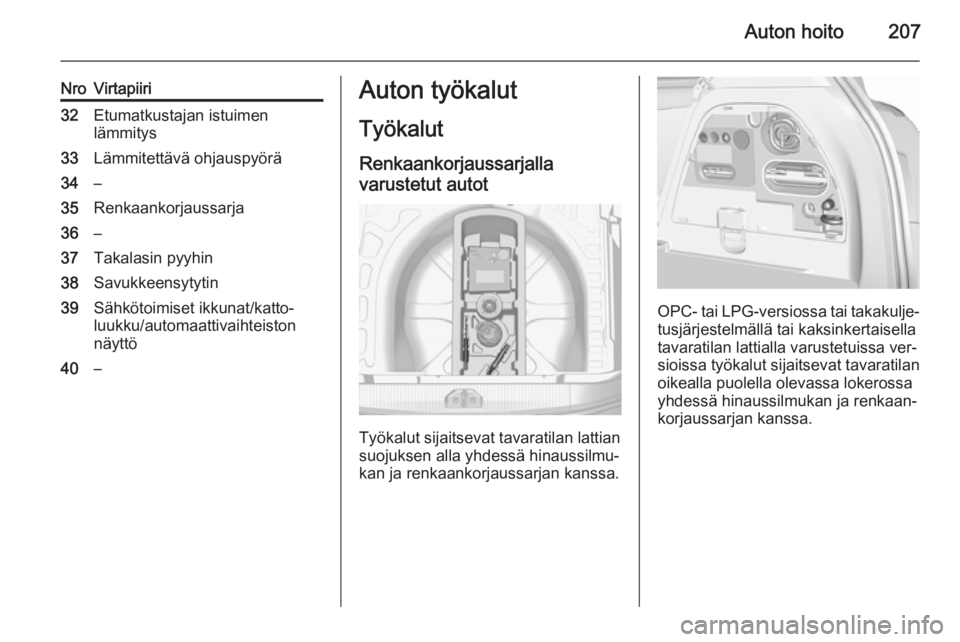

Auton hoito207
NroVirtapiiri32Etumatkustajan istuimen
lämmitys33Lämmitettävä ohjauspyörä34–35Renkaankorjaussarja36–37Takalasin pyyhin38Savukkeensytytin39Sähkötoimiset ikkunat/katto‐
luukku/automaattivaihteiston
näyttö40–Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Työkalut sijaitsevat tavaratilan lattian
suojuksen alla yhdessä hinaussilmu‐
kan ja renkaankorjaussarjan kanssa.
OPC- tai LPG-versiossa tai takakulje‐
tusjärjestelmällä tai kaksinkertaisella
tavaratilan lattialla varustetuissa ver‐ sioissa työkalut sijaitsevat tavaratilan
oikealla puolella olevassa lokerossa
yhdessä hinaussilmukan ja renkaan‐ korjaussarjan kanssa.

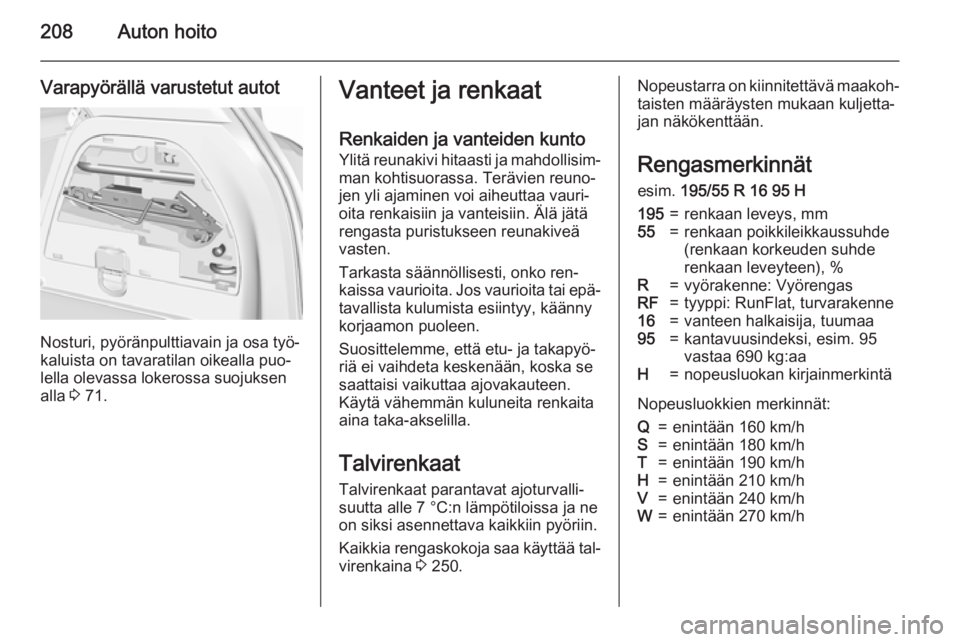

208Auton hoito
Varapyörällä varustetut autot
Nosturi, pyöränpulttiavain ja osa työ‐
kaluista on tavaratilan oikealla puo‐
lella olevassa lokerossa suojuksen
alla 3 71.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää tal‐ virenkaina 3 250.Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät esim. 195/55 R 16 95 H195=renkaan leveys, mm55=renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R=vyörakenne: VyörengasRF=tyyppi: RunFlat, turvarakenne16=vanteen halkaisija, tuumaa95=kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
