Instrumentos y mandos79Limpia/lavaparabrisasLimpiaparabrisasHI=velocidad rápidaLO=velocidad lentaINT=conexión a intervalos
o
funcionamiento automático
con sensor de lluviaOFF=apagado
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
baje la palanca a la posición 1x.
No los utilice si el parabrisas está he‐
lado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en
posición INT.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
intervalo corto=gire la rueda de
ajuste hacia arribaintervalo largo=gire la rueda de
ajuste hacia abajoFuncionamiento automático con
sensor de lluviaINT=funcionamiento automático
con sensor de lluvia
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐ tomáticamente la frecuencia de los
limpiaparabrisas.
Si la frecuencia del limpiaparabrisas
es superior a los 20 segundos, el
brazo limpiaparabrisas bajará ligera‐
mente hasta la posición de aparca‐
miento.

80Instrumentos y mandos
Sensibilidad regulable del sensor de
lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:
sensibilidad
baja=gire la rueda de
ajuste hacia abajosensibilidad
alta=gire la rueda de
ajuste hacia arriba
Mantenga el sensor libre de polvo,
suciedad y hielo.
Lavaparabrisas
Tire de la palanca. Se pulveriza lí‐
quido de lavado sobre el parabrisas y el limpialuneta se realiza el barridovarias veces.
Limpia/lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
posición supe‐
rior=funcionamiento
continuoposición inferior=funcionamiento in‐
termitenteposición central=apagado

Instrumentos y mandos81

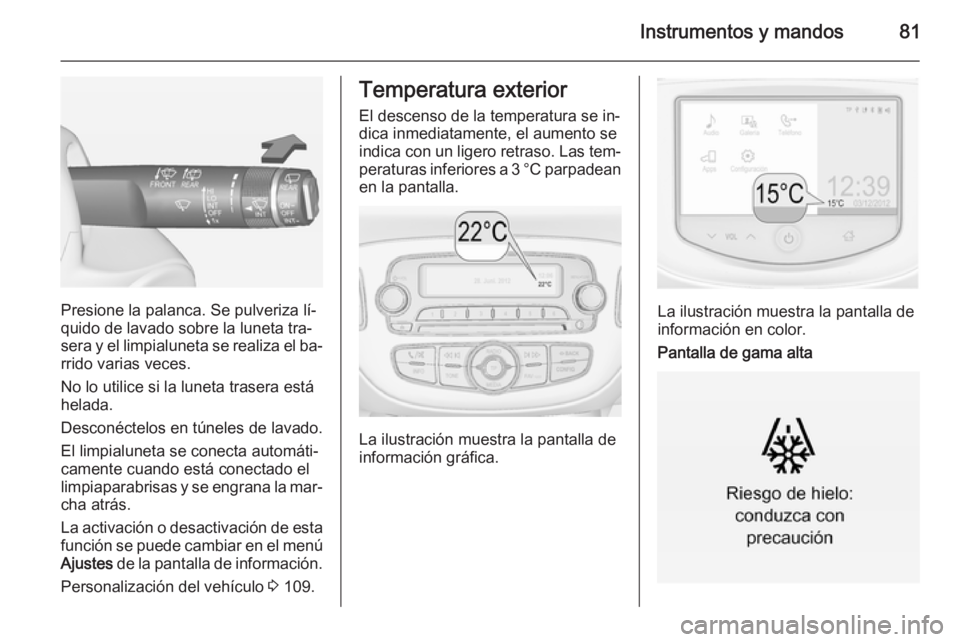

Presione la palanca. Se pulveriza lí‐
quido de lavado sobre la luneta tra‐
sera y el limpialuneta se realiza el ba‐ rrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la mar‐
cha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la pantalla de información.
Personalización del vehículo 3 109.
Temperatura exterior
El descenso de la temperatura se in‐dica inmediatamente, el aumento se
indica con un ligero retraso. Las tem‐ peraturas inferiores a 3 °C parpadean
en la pantalla.
La ilustración muestra la pantalla de
información gráfica.
La ilustración muestra la pantalla de información en color.
Pantalla de gama alta

82Instrumentos y mandos

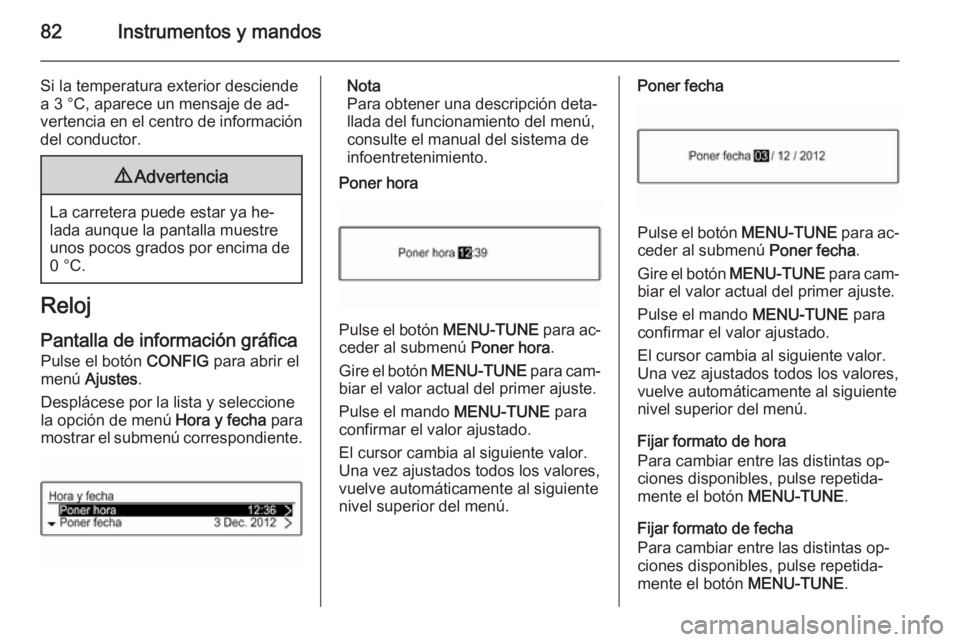

Si la temperatura exterior desciende
a 3 °C, aparece un mensaje de ad‐
vertencia en el centro de información
del conductor.9 Advertencia
La carretera puede estar ya he‐
lada aunque la pantalla muestre unos pocos grados por encima de 0 °C.
Reloj
Pantalla de información gráfica
Pulse el botón CONFIG para abrir el
menú Ajustes .
Desplácese por la lista y seleccione
la opción de menú Hora y fecha para
mostrar el submenú correspondiente.
Nota
Para obtener una descripción deta‐
llada del funcionamiento del menú,
consulte el manual del sistema de
infoentretenimiento.
Poner hora
Pulse el botón MENU-TUNE para ac‐
ceder al submenú Poner hora.
Gire el botón MENU-TUNE para cam‐
biar el valor actual del primer ajuste.
Pulse el mando MENU-TUNE para
confirmar el valor ajustado.
El cursor cambia al siguiente valor.
Una vez ajustados todos los valores,
vuelve automáticamente al siguiente
nivel superior del menú.
Poner fecha
Pulse el botón MENU-TUNE para ac‐
ceder al submenú Poner fecha.
Gire el botón MENU-TUNE para cam‐
biar el valor actual del primer ajuste.
Pulse el mando MENU-TUNE para
confirmar el valor ajustado.
El cursor cambia al siguiente valor.
Una vez ajustados todos los valores,
vuelve automáticamente al siguiente
nivel superior del menú.
Fijar formato de hora
Para cambiar entre las distintas op‐
ciones disponibles, pulse repetida‐
mente el botón MENU-TUNE.
Fijar formato de fecha
Para cambiar entre las distintas op‐
ciones disponibles, pulse repetida‐
mente el botón MENU-TUNE.

Instrumentos y mandos83

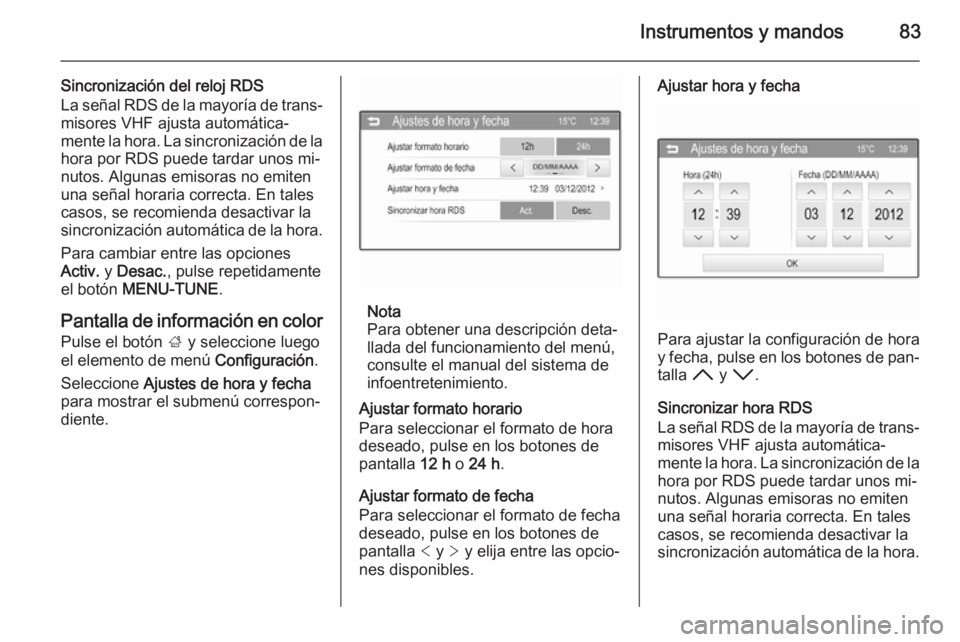

Sincronización del reloj RDS
La señal RDS de la mayoría de trans‐ misores VHF ajusta automática‐
mente la hora. La sincronización de la
hora por RDS puede tardar unos mi‐
nutos. Algunas emisoras no emiten
una señal horaria correcta. En tales
casos, se recomienda desactivar la
sincronización automática de la hora.
Para cambiar entre las opciones
Activ. y Desac. , pulse repetidamente
el botón MENU-TUNE .
Pantalla de información en color Pulse el botón ; y seleccione luego
el elemento de menú Configuración.
Seleccione Ajustes de hora y fecha
para mostrar el submenú correspon‐ diente.
Nota
Para obtener una descripción deta‐
llada del funcionamiento del menú,
consulte el manual del sistema de
infoentretenimiento.
Ajustar formato horario
Para seleccionar el formato de hora
deseado, pulse en los botones de
pantalla 12 h o 24 h .
Ajustar formato de fecha
Para seleccionar el formato de fecha
deseado, pulse en los botones de
pantalla < y > y elija entre las opcio‐
nes disponibles.
Ajustar hora y fecha
Para ajustar la configuración de hora
y fecha, pulse en los botones de pan‐ talla H y I .
Sincronizar hora RDS La señal RDS de la mayoría de trans‐
misores VHF ajusta automática‐
mente la hora. La sincronización de la hora por RDS puede tardar unos mi‐
nutos. Algunas emisoras no emiten
una señal horaria correcta. En tales
casos, se recomienda desactivar la
sincronización automática de la hora.

84Instrumentos y mandos
Para activar o desactivar Sincronizar
hora RDS , pulse en los botones de
pantalla Act. o Desc. .
Tomas de corriente
Hay una toma de corriente de 12 V
situada en la consola central.
El consumo máximo no debe superar
los 120 vatios.
Con el encendido desconectado, la
toma de corriente se desactiva. Ade‐
más, la toma de corriente se desac‐
tiva también si la tensión de la batería del vehículo es baja.
Los accesorios eléctricos que se co‐
necten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, p. ej., dispositivos de carga eléctrica o baterías.
Para no dañar la toma, no utilice co‐
nectores inadecuados.
Sistema stop-start 3 139.
Encendedor de cigarrillos
El encendedor está situado en la con‐
sola central.
Pulse sobre el encendedor. Se des‐
conecta automáticamente cuando la
resistencia está incandescente. Ex‐
traiga el encendedor.
CenicerosAtención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.

Instrumentos y mandos85Testigos luminosos eindicadores
Cuadro de instrumentos
Las agujas de los instrumentos giran
brevemente hasta la posición final al
conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La línea inferior muestra la distancia
registrada del vehículo en km.
Cuentakilómetros parcial
Indica la distancia registrada desde la
última puesta a cero.
El cuentakilómetros parcial contabi‐
liza hasta 9.999 km y luego se pone
a 0.
Pantalla de nivel básico y nivel inter‐
medio
Para reiniciar, mantenga pulsado el
botón SET/CLR en la palanca de los
intermitentes durante unos segundos
3 97.

86Instrumentos y mandos

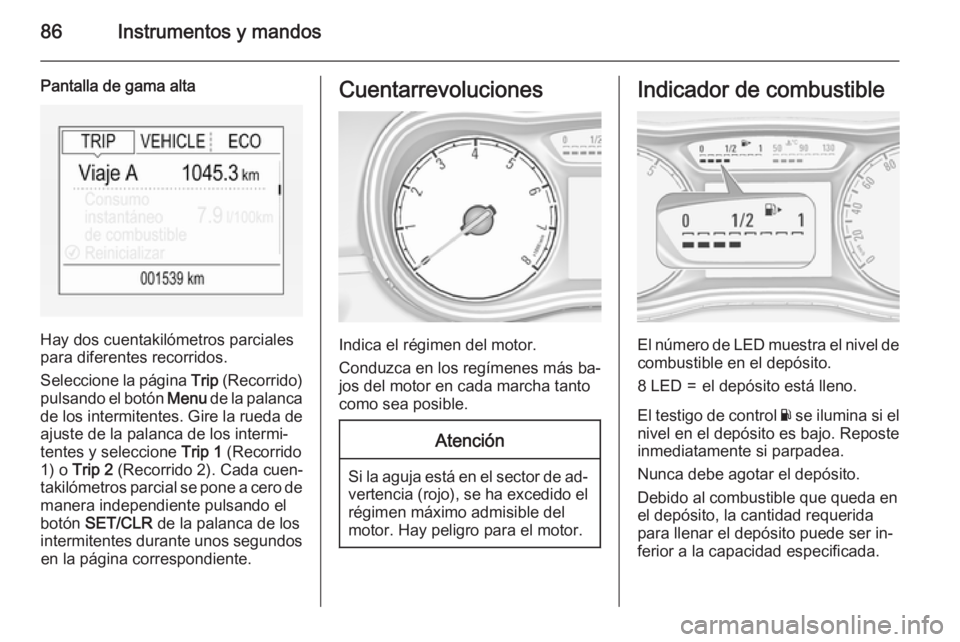

Pantalla de gama alta
Hay dos cuentakilómetros parciales
para diferentes recorridos.
Seleccione la página Trip (Recorrido)
pulsando el botón Menu de la palanca
de los intermitentes. Gire la rueda de
ajuste de la palanca de los intermi‐
tentes y seleccione Trip 1 (Recorrido
1) o Trip 2 (Recorrido 2). Cada cuen‐
takilómetros parcial se pone a cero de
manera independiente pulsando el
botón SET/CLR de la palanca de los
intermitentes durante unos segundos en la página correspondiente.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.
Atención
Si la aguja está en el sector de ad‐ vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
El número de LED muestra el nivel de combustible en el depósito.
8 LED=el depósito está lleno.
El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente si parpadea.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.

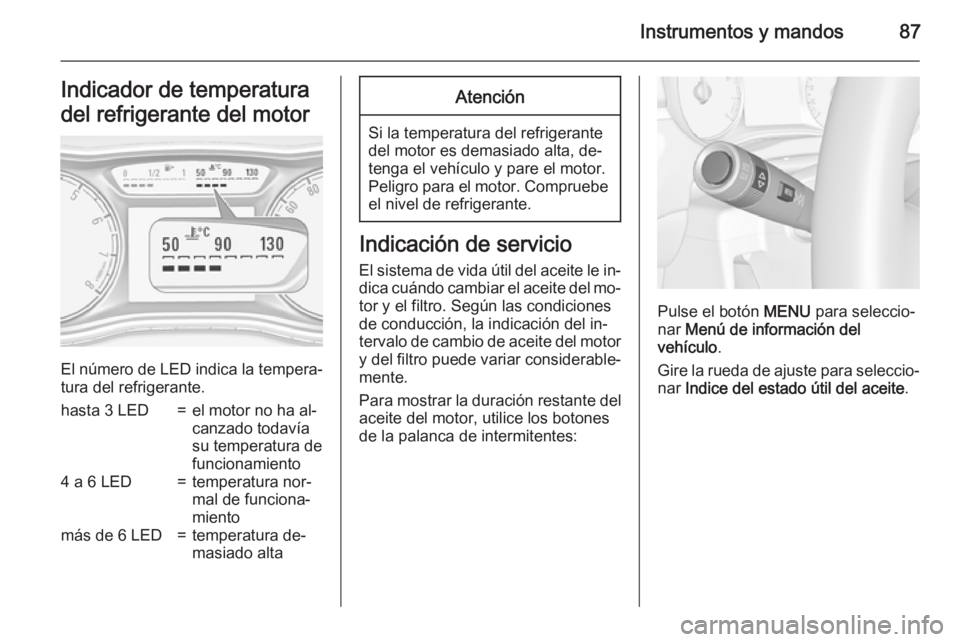

Instrumentos y mandos87Indicador de temperatura
del refrigerante del motor
El número de LED indica la tempera‐
tura del refrigerante.
hasta 3 LED=el motor no ha al‐
canzado todavía
su temperatura de
funcionamiento4 a 6 LED=temperatura nor‐
mal de funciona‐
mientomás de 6 LED=temperatura de‐
masiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐
tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor y del filtro puede variar considerable‐
mente.
Para mostrar la duración restante del aceite del motor, utilice los botones
de la palanca de intermitentes:
Pulse el botón MENU para seleccio‐
nar Menú de información del
vehículo .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .

88Instrumentos y mandos
La duración del aceite del motor res‐
tante se muestra como porcentaje en
el Centro de información del conduc‐
tor.
Restaurar
Pulse el botón SET/CLR de la pa‐
lanca del intermitente durante varios
segundos para restaurar. La página
de duración restante del aceite del
motor debe estar activa. Conecte el
encendido, pero con el motor apa‐
gado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece un mensaje de adver‐ tencia en el centro de información del
conductor. Acuda a un taller para cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra
primero).
Centro de información del conductor
3 97.
Información de servicio 3 238.
Testigos de control Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐ das las versiones de cuadros de ins‐
trumentos. La posición de los testigos de control puede variar en función del
equipamiento del vehículo. Al conec‐tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de control a modo de prueba funcional.
Los colores de los testigos de control
significan lo siguiente:Rojo=Peligro, recordato‐ rio importanteAmarillo=Aviso, informa‐
ción, averíaVerde=Confirmación de
activaciónAzul=Confirmación de
activaciónBlanco=Confirmación de
activación
