OPEL CORSA 2015 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2015, Model line: CORSA, Model: OPEL CORSA 2015Pages: 259, veľkosť PDF: 7.4 MB
Page 191 of 259

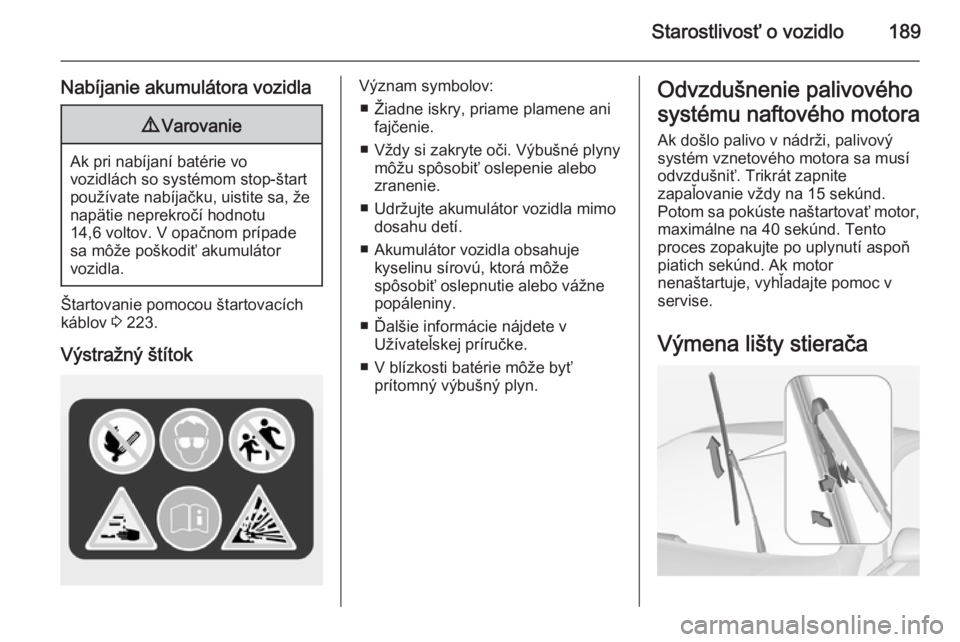

Starostlivosť o vozidlo189
Nabíjanie akumulátora vozidla9Varovanie
Ak pri nabíjaní batérie vo
vozidlách so systémom stop-štart
používate nabíjačku, uistite sa, že napätie neprekročí hodnotu
14,6 voltov. V opačnom prípade
sa môže poškodiť akumulátor
vozidla.
Štartovanie pomocou štartovacích
káblov 3 223.
Výstražný štítok
Význam symbolov: ■ Žiadne iskry, priame plamene ani fajčenie.
■ Vždy si zakryte oči. Výbušné plyny môžu spôsobiť oslepenie alebo
zranenie.
■ Udržujte akumulátor vozidla mimo dosahu detí.
■ Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
popáleniny.
■ Ďalšie informácie nájdete v Užívateľskej príručke.
■ V blízkosti batérie môže byť prítomný výbušný plyn.Odvzdušnenie palivového
systému naftového motora Ak došlo palivo v nádrži, palivovýsystém vznetového motora sa musí
odvzdušniť. Trikrát zapnite
zapaľovanie vždy na 15 sekúnd.
Potom sa pokúste naštartovať motor,
maximálne na 40 sekúnd. Tento
proces zopakujte po uplynutí aspoň
piatich sekúnd. Ak motor
nenaštartuje, vyhľadajte pomoc v
servise.
Výmena lišty stierača
Page 192 of 259
190Starostlivosť o vozidlo
Zdvihnite ramena stierača, pokým
nezostane v zdvihnutej polohe.
Zatlačte západky na oboch stranách,
nakloňte lištu stierača o 90° smerom
k stieraču a vyberte ju smerom nahor.
Pri montáži postupujte v opačnom
poradí.
Opatrne spustite rameno stierača.
Lišta stierača zadného okna
Nadvihnite rameno stierača. Uvoľnite
lištu stierača podľa obrázka a
demontujte ju.
Lištu stierača namontujte mierne
natočenú voči ramenu stierača azatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu! Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlomety Halogénové svetlomety so
samostatnými žiarovkami pre
obrysové svetlá, stretávacie svetlá a
diaľkové svetlá.
Page 193 of 259
Starostlivosť o vozidlo191
Obrysové svetlo/svetlo pre jazdu cez
deň (1)
Stretávacie svetlá (2)
Diaľkové svetlá (3)
Predné ukazovatele smeru 3 195.
Stretávacie svetlá
1. Otáčajte vekom (2) proti smeru
hodinových ručičiek a vyberte ho.
2. Stlačte sponu, aby ste uvoľnilidržiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponou smerom nadol a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.
Page 194 of 259
192Starostlivosť o vozidlo
Diaľkové svetlá
1. Otáčajte vekom (3) proti smeruhodinových ručičiek a vyberte ho.
2. Stlačte sponu, aby ste uvoľnilidržiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponou smerom nadol a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.
Obrysové svetlo/svetlo pre
jazdu cez deň so žiarovkami
1. Otočte objímkou žiarovky (1) proti
smeru hodinových ručičiek, aby
sa odpojila.
Page 195 of 259
Starostlivosť o vozidlo193
2. Stlačte obe spony dokopy avytiahnite objímku žiarovky z
telesa svetlometu.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú a vložte ju do objímky.
5. Vložte objímku žiarovky do telesa
svetlometu a otočte ňou v smere hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň s LED Obrysové svetlá a svetlá pre jazdu
cez deň pozostávajú z LED, ktoré sa
nedajú meniť. V prípade chybnej LED sa obráťte na servis.
Xenónové svetlomety9 Nebezpečenstvo
Xenónové svetlomety pracujú s
veľmi vysokým napätím.
Nedotýkajte sa ich. Žiarovky
nechajte vymeniť v odbornom
servise.
Obrysové svetlo/svetlá pre jazdu cez
deň sú navrhnuté ako LED a nedajú
sa vymeniť.
Žiarovky pre osvetlenie rohu sa dajú
vymeniť.
Predné ukazovatele smeru 3 195.
Osvetlenie rohu
1. Otáčajte vekom (3) proti smeru hodinových ručičiek a vyberte ho.
Page 196 of 259
194Starostlivosť o vozidlo
2. Otočte držiakom žiarovky protismeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Vyberte žiarovku z konektora tak, že ju odistíte a vytiahnete.
4. Vymeňte žiarovku. Pripojte a zaistite objímku žiarovky s
pripájacím konektorom.
5. Vložte objímku žiarovky do reflektora a otočte ňou doprava,
aby ste ju zaistili.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla.1. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho z reflektora.
2. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Page 197 of 259
Starostlivosť o vozidlo195Predné smerovkyPredné smerovky sú vybavené
žiarovkami s dlhou životnosťou.
Nedajú sa vymeniť svojpomocne. V
prípade vypálenia nechajte žiarovku
vymeniť v servise.
Zadné svetlá
1. Uvoľnite kryt v batožinovom priestore na príslušnej strane a
odmontujte ho.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
4. Stlačte príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
Page 198 of 259
196Starostlivosť o vozidlo
5. Vyberte a vymeňte žiarovku tak,že žiarovku mierne zatlačíte do
objímky a otočíte ju proti smeru
hodinových ručičiek:
Koncové svetlo/brzdové svetlo 1
Svetlo ukazovateľa smeru 2
6. Žiarovku vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite poistné matice.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá do hmly Svetlo spiatočky sa nachádza v
pravom združenom svetle v zadných
výklopných dverách a zadné hmlové
svetlo v ľavom združenom svetle v
zadných výklopných dverách.
Popis pre výmenu žiarovky je rovnaký
u oboch svetiel.
1. Odstráňte skrutku v zadných výklopných dverách.
2. Združené svetlo mierne posuňte smerom von a potom ho
vytiahnite zo zadných výklopných
dverí.
3. Držiak žiarovky odmontujte jeho otočením.
Page 199 of 259
Starostlivosť o vozidlo197
4.Vyberte žiarovku tak, že ju mierne
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek.
Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ju, aby ste ju
zaistili.
6. Nasaďte združené svetlo do zadných výklopných dverí a
upevnite pomocou skrutky.
Bočné smerovky
Na výmenu žiarovky odmontujte krytsvietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
Page 200 of 259
198Starostlivosť o vozidlo
3. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Brzdové svetlo v strede
hore LED nechajte vymeniť v odbornom
servise.Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.
