Уход за автомобилем229
№Электрическая цепь1Насос ABS2Передний стеклоочиститель3Нагнетательный вентилятор4Щиток приборов5–6Подогреватель дизельного
топлива7Коробка передач8Низкие обороты вентилятора
радиатора9Высокие обороты вентилятора радиатора10Охлаждающий обдув11Стартер
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.

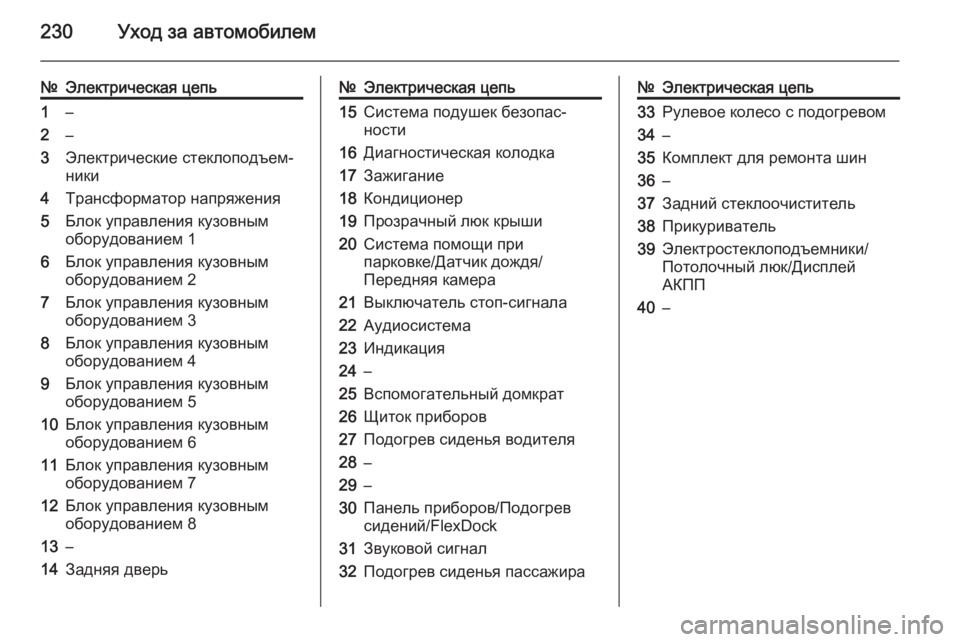

230Уход за автомобилем
№Электрическая цепь1–2–3Электрические стеклоподъем‐
ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь№Электрическая цепь15Система подушек безопас‐
ности16Диагностическая колодка17Зажигание18Кондиционер19Прозрачный люк крыши20Система помощи при
парковке/Датчик дождя/
Передняя камера21Выключатель стоп-сигнала22Аудиосистема23Индикация24–25Вспомогательный домкрат26Щиток приборов27Подогрев сиденья водителя28–29–30Панель приборов/Подогрев
сидений/FlexDock31Звуковой сигнал32Подогрев сиденья пассажира№Электрическая цепь33Рулевое колесо с подогревом34–35Комплект для ремонта шин36–37Задний стеклоочиститель38Прикуриватель39Электростеклоподъемники/
Потолочный люк/Дисплей
АКПП40–

Уход за автомобилем231Автомобильный
инструмент
Инструмент
Автомобили, оборудованные
комплектом для ремонта шин
На версиях с задней системой кре‐ пления или двойным полом багаж‐
ника инструменты вместе с буксир‐ ной проушиной и комплектом для
ремонта шин расположены под
крышкой с правой стороны в багаж‐
ном отделении.
Некоторые инструменты, буксир‐
ная проушина и комплект для ре‐
монта шин находятся в багажном
отделении под крышкой пола.
Автомобили, оборудованные
запасным колесом
Домкрат, баллонный ключ и неко‐
торые инструменты расположены под крышкой в правой части багаж‐
ного отделения 3 78.

232Уход за автомобилемКолеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять ме‐
стами передние колеса с задними,
поскольку это может ухудшить ус‐
тойчивость автомобиля. На заднем мосте всегда следует использо‐
вать менее изношенные шины.Зимние шины
Зимние шины позволяют повысить уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
Для зимних шин разрешены все ти‐ поразмеры 3 276.
Шины типоразмера 185/60 R15
можно использовать только в каче‐ стве зимних.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Обозначение шин
например, 195/55 R 16 95 H195=ширина шины в мм55=отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R=конструкция шины: Радиаль‐ наяRF=тип: RunFlat16=диаметр обода колеса в
дюймах95=коэффициент грузоподъем‐
ности, например, 95 соответ‐
ствует 690 килограммамH=индекс скорости
Индекс скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/ч
Шины с направленным
рисунком протектора
Шины с направленным рисунком
протектора необходимо монтиро‐
вать в правильном направлении.
Направление вращения шины ука‐
зывается символом (например,
стрелкой) на боковине шины.

Уход за автомобилем233Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо.
Это также относится к автомоби‐
лям, оснащенным системой конт‐
роля давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 276.
Табличка с данными о рекомендо‐
ванном давлении воздуха в шинах
расположена на торце правой
двери и содержит информацию о
типоразмерах шин, установленных
изготовителем автомобиля, и о ре‐ комендованном давлении воздуха
в шинах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
■ Установите код двигателя. Све‐ дения о двигателе 3 269.
■ Установите тип шин.
В таблицах указано давление воз‐
духа в шинах для всех возможных
комбинаций 3 276.Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐
тификате соответствия ЕС или в других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐ дует предварительно выключить
зажигание. Доведя давление воз‐
духа в шинах до нормы включите
зажигание и выберите соответ‐
ствующий параметр в меню

234Уход за автомобилем
Нагрузка на шины на дисплее ин‐
формационного центра водителя
3 106.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее давление шин отобража‐
ется в меню Автомобиль на дис‐
плее информационного центра во‐
дителя (DIC).
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.Нажмите клавишу MENU, чтобы
выбрать меню Автомобиль.
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
Дисплеи Baselevel и Midlevel:
Давление в каждой шине отобра‐
жается на отдельной странице.
Дисплей Uplevel:

Уход за автомобилем235
Давления во всех шинах отобража‐
ются на одной странице.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающего со‐
общения с указанием неисправной
шины.
В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 103.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 276.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐ исправность. Проконсультируй‐
тесь на станции техобслуживания.
После того как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться
проехать какое-то расстояние, пре‐ жде чем показания на дисплее ин‐
формационного центра водителя
обновятся. В это время сигнализа‐
тор w может гореть.
Если сигнализатор w загорается
при низкой температуре и гаснет
после того, как автомобиль про‐
йдет какое-то расстояние, это мо‐
жет свидетельствовать о том, чтодавление воздуха в шинах близко к
критически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 115.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления. Сис‐
тема контроля давления в шинах
не может контролировать давле‐
ние в таких шинах. Загорится инди‐
катор w. При этом система продол‐
жит контролировать давление в
шинах остальных трех колес.

236Уход за автомобилем
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
датчика на винте: замените сер‐
дечник клапана и уплотнительное
кольцо. Для датчика на зажиме: за‐
мените весь золотник клапана.
Загруженность автомобиля
Давление воздуха в шинах должно
соответствовать максимально до‐
пустимой нагрузке, указанной в та‐
блице 3 276. Выберите необходи‐
мое значение параметра в меню
Нагрузка на шины на дисплее ин‐
формационного центра водителя,
меню Автомобиль 3 106.
Дисплеи Baselevel и Midlevel:
Выберите ■ LO для комфортной езды при за‐
грузке до трех человек
■ ECO для экономичной езды при
загрузке до трех человек
■ Hi для полной загрузки
Дисплей Uplevel:Выберите ■ Низкая для комфортной езды при
загрузке до трех человек
■ Эко для экономичной езды при
загрузке до трех человек
■ Макс для полной нагрузки
Процедура привязки датчиков
системы контроля давления
воздуха в шинах
Каждый датчик TPMS имеет уни‐
кальный идентификационный код.
Идентификационный код необхо‐
димо привязать к новому положе‐
нию шины после ротации шин или

Уход за автомобилем237
колес в сборе, а также после за‐
мены одного либо нескольких дат‐
чиков системы TPMS. Процедуру
привязки датчиков системы TPMS
также необходимо выполнить
после замены запасного колеса ра‐
бочим колесом, имеющим датчик
TPMS.
В следующем цикле зажигания ин‐
дикатор неисправности и преду‐
преждающее сообщение или код
ошибки должны исчезнуть. В ходе
процедуры с помощью специаль‐
ного программатора TPMS выпол‐
няется привязка датчиков к поло‐
жениям колес в следующем по‐
рядке: левое переднее колесо, пра‐ вое переднее колесо, правое зад‐
нее колесо, левое заднее колесо.
Сигнал поворота в текущей актив‐
ной позиции горит непрерывно,
пока не завершится привязка дат‐
чика.
Обратитесь на станцию техобслу‐
живания для выполнения этой про‐
цедуры или приобретения про‐
грамматора. На привязку датчика первого колеса отводится
две минуты , а на привязку всех че‐тырех - в общей сложности
пять минут. Если выполнение не‐
обходимых действий занимает
больше времени, процедура будет
прервана и ее потребуется выпол‐
нить заново.
Процедура приписки датчиков сис‐
темы TPMS выполняется следую‐
щим образом:
1. Затянуть стояночный тормоз.
2. Включите зажигание.
3. На автомобилях с автоматиче‐ ской КПП: установите рычаг се‐лектора в положение P.
На автомобилях с автоматизи‐
рованной механической КПП:
переместите и удерживайте ры‐ чаг селектора в течение
пяти секунд в положении N,
пока в информационном центре
водителя не появится индика‐
ция P. P указывает, что можно
начинать процедуру привязки
датчиков системы TPMS.4. С помощью кнопки MENU на
рычажке сигнала поворота вы‐
берите меню Автомобиль в ин‐
формационном центре води‐
теля.
5. Поворачивая колесико, выбе‐ рите в меню пункт "Давление в
шинах".
Дисплеи Baselevel и Midlevel:
Дисплей Uplevel:

238Уход за автомобилем
6. Нажмите кнопку SET/CLR для
запуска процедуры привязки
датчиков. Появится запрос на
подтверждение процедуры.
7. Еще раз нажмите кнопку SET/CLR , чтобы подтвердить
выбор. Двойной звуковой сиг‐
нал известит о том, что прием‐
ник находится в режиме при‐
вязки.
8. Начните с левого переднего ко‐
леса.
9. Поднесите программатор к бо‐ ковине шины рядом с вентилем.
Затем нажмите кнопку, чтобы
активировать датчик TPMS. Ко‐
роткий сигнал звукового при‐
бора подтверждает, что иден‐
тификационный код датчика
«привязан» к соответствую‐
щему колесу.
10. Перейдите к правому пере‐ днему колесу и повторите
действия, описанные в
пункте 9.
11. Перейдите к правому заднему колесу и повторите действия,
описанные в пункте 9.
12. Перейдя к левому заднему ко‐ лесу, выполните действия со‐
гласно пункту 9. Раздадутся два звуковых сигнала, извещая, что
привязка идентификационного
кода датчика к левому заднему
колесу выполнена, и процедура привязки датчиков системы
TPMS завершена.
13. Выключите зажигание.14. Накачайте все четыре колеса до рекомендованного давле‐
ния, указанного на маркировке
шины.
15. Убедитесь, что фактическая на‐
грузка на шины соответствует
выбранному давлению 3 106.
Зависимость от температуры Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается и дав‐
ление в ней увеличивается.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
По этой причине проверку давле‐
ния необходимо проводить при не‐
прогретых шинах.
Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
