Ajaminen ja käyttö159
Jos etutörmäyksen varoitus on kyt‐
ketty pois päältä, hälytysherkkyyden asetus on "keskitasoinen", kun syty‐
tysvirta seuraavan kerran kytketään.
Asetus "lähellä", "keskitasoinen" tai
"kaukana" tallennetaan, kun sytytys‐
virta kytketään pois päältä.
Yleisiä tietoja
9 Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä ole‐
vaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa tör‐
mäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan on
aina oltava valmiina toimimaan ja
jarruttamaan.
Järjestelmän rajoitukset
Järjestelmä on suunniteltu varoitta‐
maan vain ajoneuvoista, mutta se voi reagoida myös muihin esineisiin.
Seuraavissa tapauksissa etutör‐
mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
● ajettaessa mutkaisilla teillä
● sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi
● jos tunnistin on peittynyt lumeen,
jäähän, mutaan, loskaan tai li‐
kaan tai tuulilasi on vaurioitunut
tai siinä on vieraita esineitä,
esim. tarroja
Etäisyyden osoitus edessä
olevaan kohteeseen
Etäisyyden osoitus edessä olevaan
kohteeseen näyttää etäisyyden
edessä ajavaan autoon. Tuulilasin
etukameraa käytetään tunnistamaan
etäisyys suoraan auton kulkureitillä
olevaan autoon. Se on aktiivinen yli
40 km/h ajonopeuksilla.
Kun edessä ajava auto havaitaan,
etäisyys näytetään sekunteina kuljet‐
tajan tietokeskuksessa 3 96. Paina
MENU suuntavilkkuvivussa valitak‐
sesi ? ja käännä säätöpyörää vali‐
taksesi seuraavan etäisyysnäyttösi‐
vun.

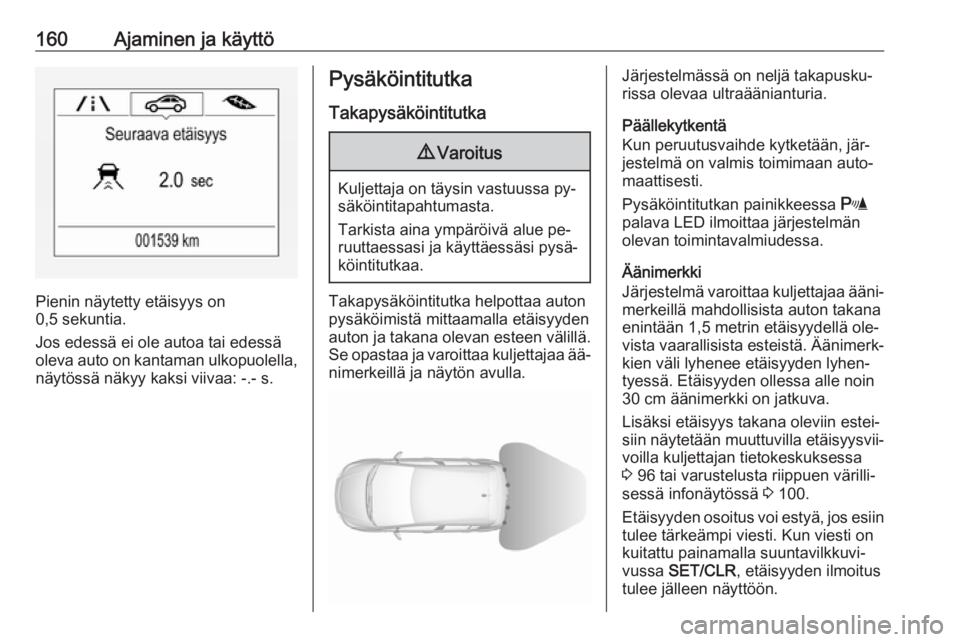

160Ajaminen ja käyttö
Pienin näytetty etäisyys on
0,5 sekuntia.
Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s.
Pysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa ää‐ nimerkeillä ja näytön avulla.
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä ole‐
vista vaarallisista esteistä. Äänimerk‐ kien väli lyhenee etäisyyden lyhen‐
tyessä. Etäisyyden ollessa alle noin
30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla kuljettajan tietokeskuksessa
3 96 tai varustelusta riippuen värilli‐
sessä infonäytössä 3 100.
Etäisyyden osoitus voi estyä, jos esiin tulee tärkeämpi viesti. Kun viesti onkuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , etäisyyden ilmoitus
tulee jälleen näyttöön.

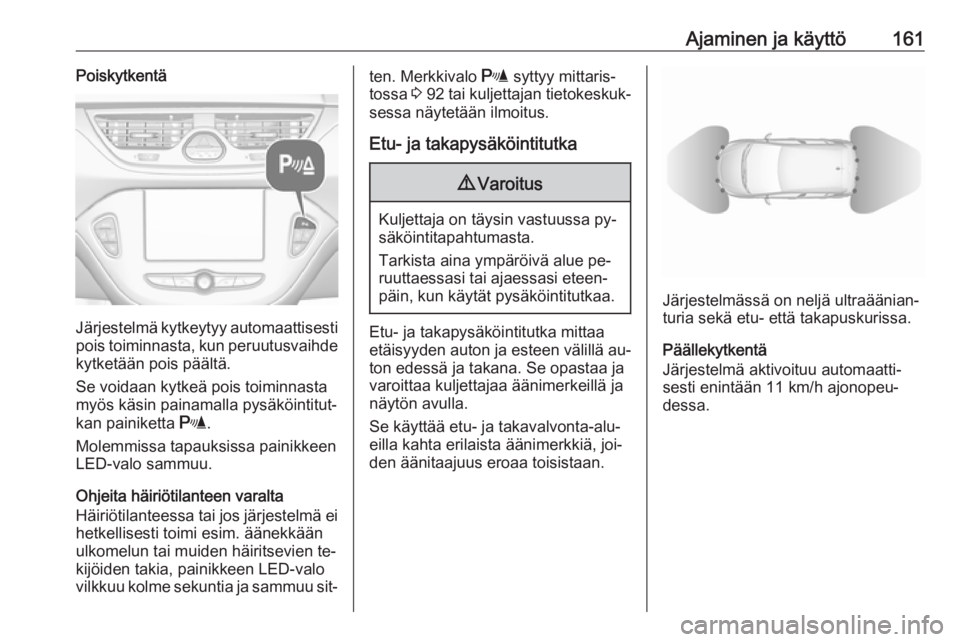

Ajaminen ja käyttö161Poiskytkentä
Järjestelmä kytkeytyy automaattisestipois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Molemmissa tapauksissa painikkeen
LED-valo sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien te‐
kijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu sit‐
ten. Merkkivalo r syttyy mittaris‐
tossa 3 92 tai kuljettajan tietokeskuk‐
sessa näytetään ilmoitus.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Se opastaa ja
varoittaa kuljettajaa äänimerkeillä ja
näytön avulla.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Päällekytkentä
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐ dessa.

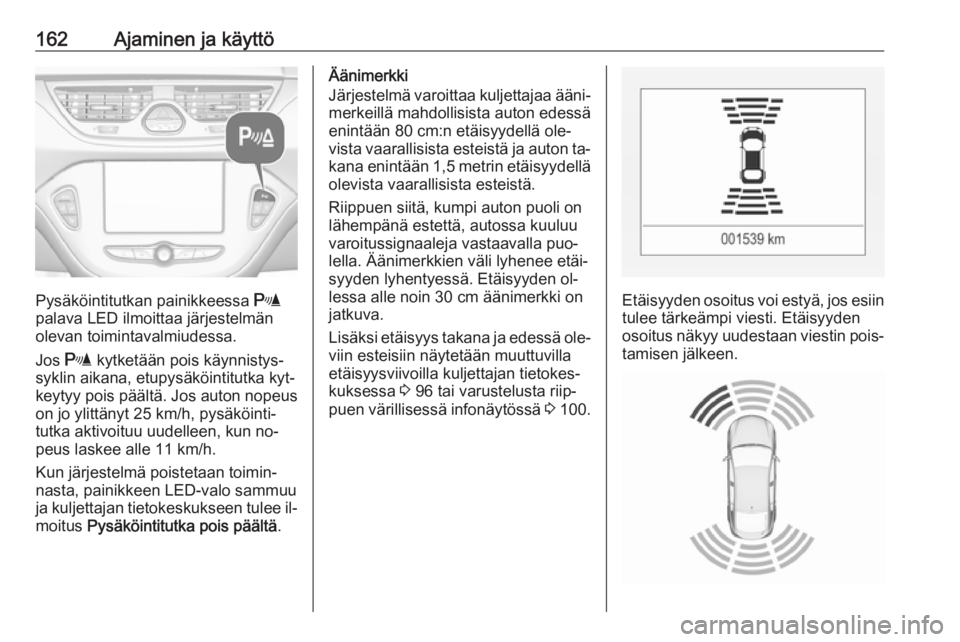

162Ajaminen ja käyttö
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Jos r kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka kyt‐
keytyy pois päältä. Jos auton nopeus
on jo ylittänyt 25 km/h, pysäköinti‐
tutka aktivoituu uudelleen, kun no‐
peus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee il‐ moitus Pysäköintitutka pois päältä .
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton edessä
enintään 80 cm:n etäisyydellä ole‐
vista vaarallisista esteistä ja auton ta‐ kana enintään 1,5 metrin etäisyydellä
olevista vaarallisista esteistä.
Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla puo‐
lella. Äänimerkkien väli lyhenee etäi‐
syyden lyhentyessä. Etäisyyden ol‐
lessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys takana ja edessä ole‐
viin esteisiin näytetään muuttuvilla
etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 96 tai varustelusta riip‐
puen värillisessä infonäytössä 3 100.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.

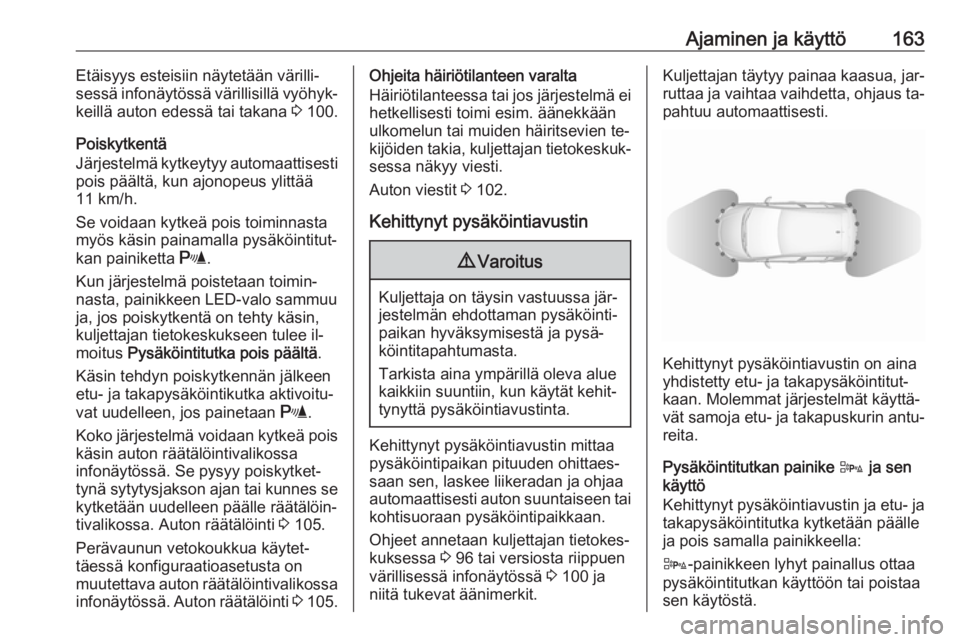

Ajaminen ja käyttö163Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐
keillä auton edessä tai takana 3 100.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja, jos poiskytkentä on tehty käsin,
kuljettajan tietokeskukseen tulee il‐
moitus Pysäköintitutka pois päältä .
Käsin tehdyn poiskytkennän jälkeen
etu- ja takapysäköintikutka aktivoitu‐
vat uudelleen, jos painetaan r.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 105.
Perävaunun vetokoukkua käytet‐
täessä konfiguraatioasetusta on
muutettava auton räätälöintivalikossa infonäytössä . Auton räätälöinti 3 105.Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkäänulkomelun tai muiden häiritsevien te‐
kijöiden takia, kuljettajan tietokeskuk‐
sessa näkyy viesti.
Auton viestit 3 102.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympärillä oleva alue kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 96 tai versiosta riippuen
värillisessä infonäytössä 3 100 ja
niitä tukevat äänimerkit.
Kuljettajan täytyy painaa kaasua, jar‐
ruttaa ja vaihtaa vaihdetta, ohjaus ta‐
pahtuu automaattisesti.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐ reita.
Pysäköintitutkan painike D ja sen
käyttö
Kehittynyt pysäköintiavustin ja etu- ja
takapysäköintitutka kytketään päälle
ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa sen käytöstä.

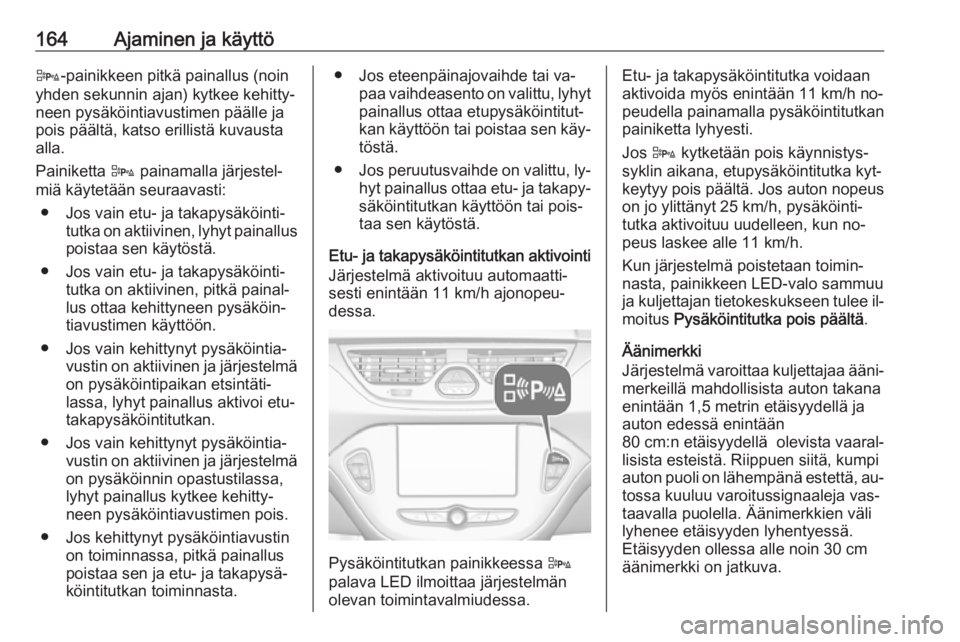

164Ajaminen ja käyttöD-painikkeen pitkä painallus (noin
yhden sekunnin ajan) kytkee kehitty‐
neen pysäköintiavustimen päälle ja
pois päältä, katso erillistä kuvausta
alla.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painalluspoistaa sen käytöstä.
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, pitkä painal‐
lus ottaa kehittyneen pysäköin‐ tiavustimen käyttöön.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painalluspoistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.● Jos eteenpäinajovaihde tai va‐ paa vaihdeasento on valittu, lyhyt
painallus ottaa etupysäköintitut‐
kan käyttöön tai poistaa sen käy‐ töstä.
● Jos peruutusvaihde on valittu, ly‐
hyt painallus ottaa etu- ja takapy‐ säköintitutkan käyttöön tai pois‐
taa sen käytöstä.
Etu- ja takapysäköintitutkan aktivointi
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐
dessa.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Etu- ja takapysäköintitutka voidaan
aktivoida myös enintään 11 km/h no‐
peudella painamalla pysäköintitutkan
painiketta lyhyesti.
Jos D kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka kyt‐
keytyy pois päältä. Jos auton nopeus
on jo ylittänyt 25 km/h, pysäköinti‐
tutka aktivoituu uudelleen, kun no‐
peus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee il‐ moitus Pysäköintitutka pois päältä .
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä ja
auton edessä enintään
80 cm:n etäisyydellä olevista vaaral‐
lisista esteistä. Riippuen siitä, kumpi
auton puoli on lähempänä estettä, au‐
tossa kuuluu varoitussignaaleja vas‐
taavalla puolella. Äänimerkkien väli
lyhenee etäisyyden lyhentyessä.
Etäisyyden ollessa alle noin 30 cm
äänimerkki on jatkuva.

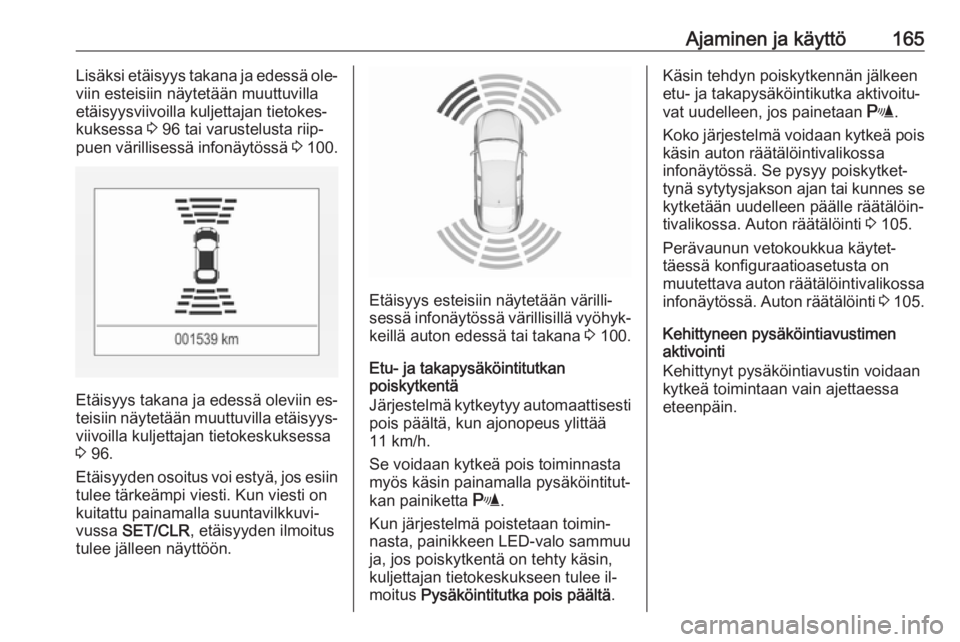

Ajaminen ja käyttö165Lisäksi etäisyys takana ja edessä ole‐
viin esteisiin näytetään muuttuvilla
etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 96 tai varustelusta riip‐
puen värillisessä infonäytössä 3 100.
Etäisyys takana ja edessä oleviin es‐
teisiin näytetään muuttuvilla etäisyys‐ viivoilla kuljettajan tietokeskuksessa
3 96.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Kun viesti on
kuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , etäisyyden ilmoitus
tulee jälleen näyttöön.
Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐ keillä auton edessä tai takana 3 100.
Etu- ja takapysäköintitutkan
poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja, jos poiskytkentä on tehty käsin,
kuljettajan tietokeskukseen tulee il‐ moitus Pysäköintitutka pois päältä .
Käsin tehdyn poiskytkennän jälkeen
etu- ja takapysäköintikutka aktivoitu‐
vat uudelleen, jos painetaan r.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 105.
Perävaunun vetokoukkua käytet‐
täessä konfiguraatioasetusta on
muutettava auton räätälöintivalikossa
infonäytössä . Auton räätälöinti 3 105.
Kehittyneen pysäköintiavustimen
aktivointi
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.

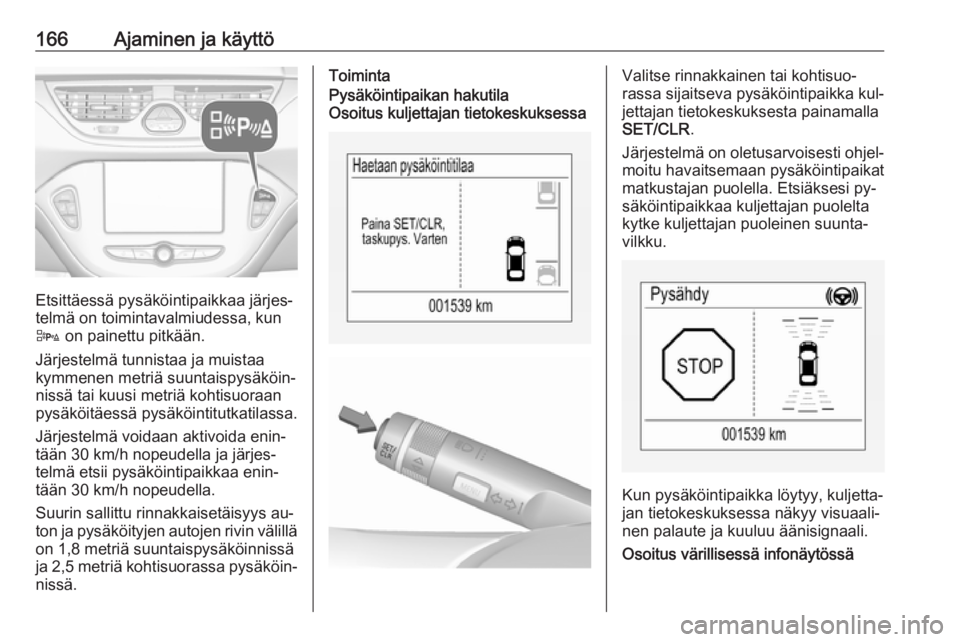

166Ajaminen ja käyttö
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
D on painettu pitkään.
Järjestelmä tunnistaa ja muistaa
kymmenen metriä suuntaispysäköin‐
nissä tai kuusi metriä kohtisuoraan
pysäköitäessä pysäköintitutkatilassa.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
Suurin sallittu rinnakkaisetäisyys au‐
ton ja pysäköityjen autojen rivin välillä on 1,8 metriä suuntaispysäköinnissäja 2,5 metriä kohtisuorassa pysäköin‐ nissä.
ToimintaPysäköintipaikan hakutila
Osoitus kuljettajan tietokeskuksessaValitse rinnakkainen tai kohtisuo‐
rassa sijaitseva pysäköintipaikka kul‐
jettajan tietokeskuksesta painamalla SET/CLR .
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi py‐
säköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleinen suunta‐
vilkku.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus värillisessä infonäytössä

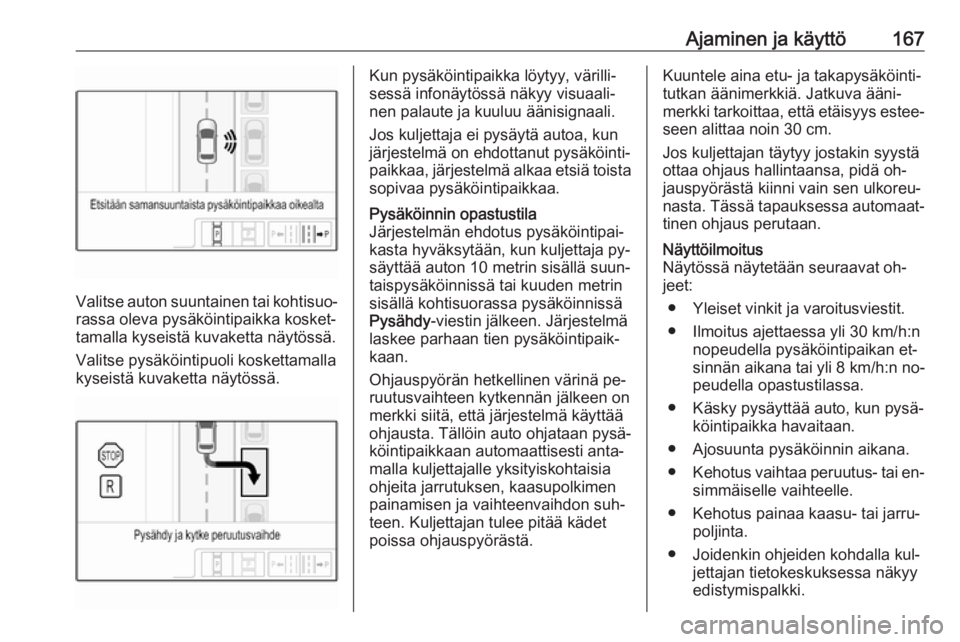

Ajaminen ja käyttö167
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin sisällä suun‐
taispysäköinnissä tai kuuden metrin
sisällä kohtisuorassa pysäköinnissä
Pysähdy -viestin jälkeen. Järjestelmä
laskee parhaan tien pysäköintipaik‐
kaan.
Ohjauspyörän hetkellinen värinä pe‐
ruutusvaihteen kytkennän jälkeen on
merkki siitä, että järjestelmä käyttää ohjausta. Tällöin auto ohjataan pysä‐
köintipaikkaan automaattisesti anta‐
malla kuljettajalle yksityiskohtaisia
ohjeita jarrutuksen, kaasupolkimen
painamisen ja vaihteenvaihdon suh‐
teen. Kuljettajan tulee pitää kädet
poissa ohjauspyörästä.Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä oh‐
jauspyörästä kiinni vain sen ulkoreu‐
nasta. Tässä tapauksessa automaat‐
tinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat oh‐
jeet:
● Yleiset vinkit ja varoitusviestit.
● Ilmoitus ajettaessa yli 30 km/h:n nopeudella pysäköintipaikan et‐sinnän aikana tai yli 8 km/h:n no‐
peudella opastustilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai en‐
simmäiselle vaihteelle.
● Kehotus painaa kaasu- tai jarru‐ poljinta.
● Joidenkin ohjeiden kohdalla kul‐ jettajan tietokeskuksessa näkyy
edistymispalkki.

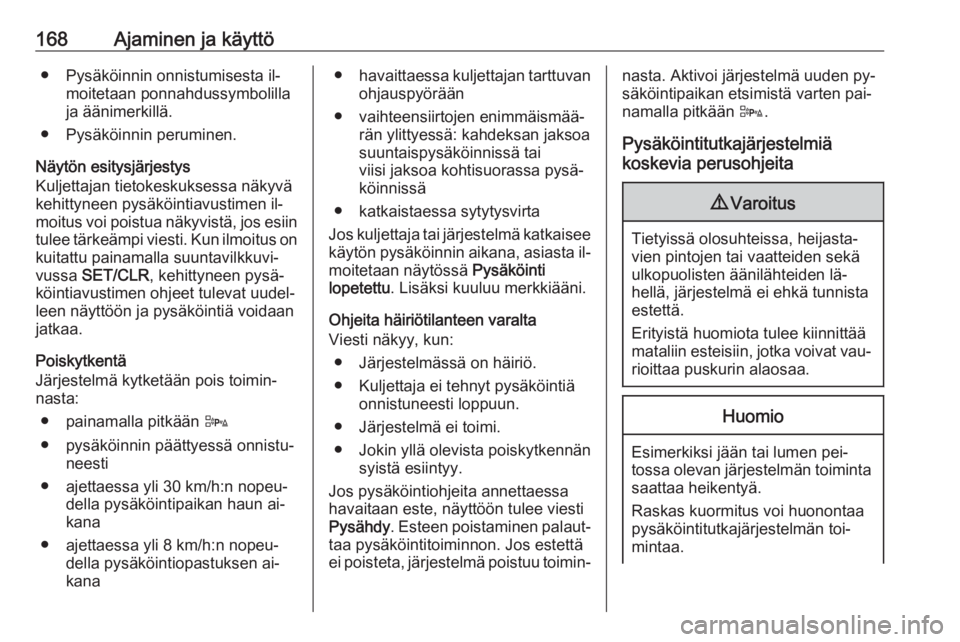

168Ajaminen ja käyttö● Pysäköinnin onnistumisesta il‐moitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen il‐
moitus voi poistua näkyvistä, jos esiin tulee tärkeämpi viesti. Kun ilmoitus on kuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , kehittyneen pysä‐
köintiavustimen ohjeet tulevat uudel‐
leen näyttöön ja pysäköintiä voidaan
jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla pitkään D
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun ai‐
kana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen ai‐
kana● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐ moitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.
Ohjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä ei poisteta, järjestelmä poistuu toimin‐nasta. Aktivoi järjestelmä uuden py‐
säköintipaikan etsimistä varten pai‐
namalla pitkään D.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
