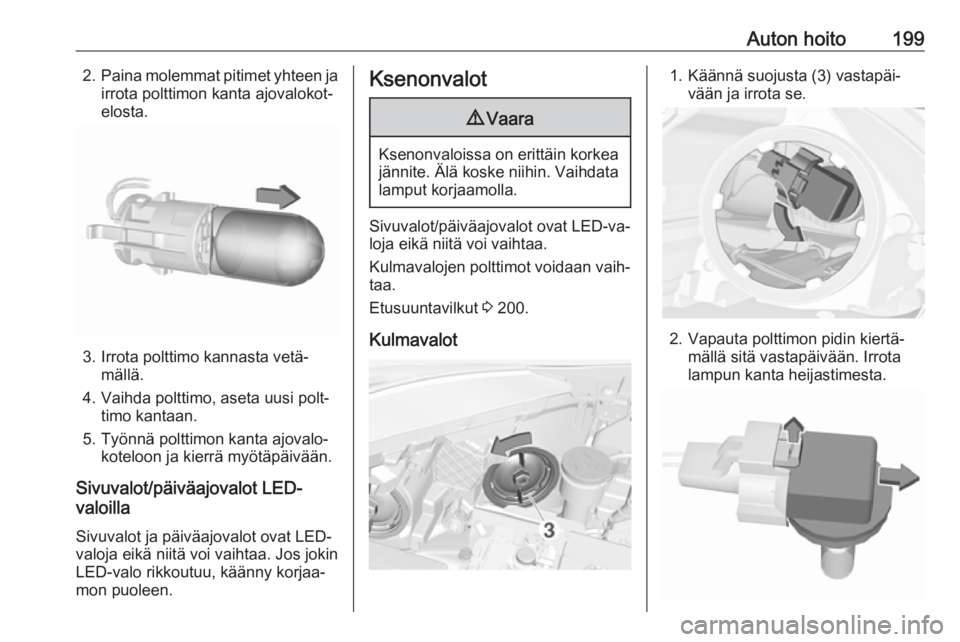

Auton hoito1992.Paina molemmat pitimet yhteen ja
irrota polttimon kanta ajovalokot‐
elosta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
5. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Ksenonvalot9 Vaara
Ksenonvaloissa on erittäin korkea
jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.
Etusuuntavilkut 3 200.
Kulmavalot
1. Käännä suojusta (3) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.

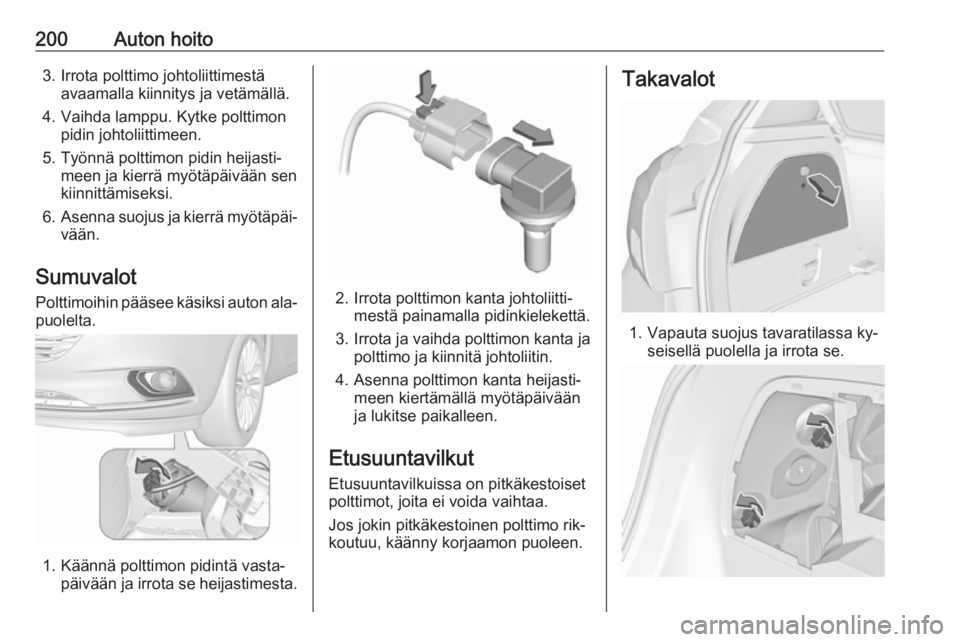

200Auton hoito3. Irrota polttimo johtoliittimestäavaamalla kiinnitys ja vetämällä.
4. Vaihda lamppu. Kytke polttimon pidin johtoliittimeen.
5. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään sen
kiinnittämiseksi.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
Polttimoihin pääsee käsiksi auton ala‐ puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
Etusuuntavilkut
Etusuuntavilkuissa on pitkäkestoiset
polttimot, joita ei voida vaihtaa.
Jos jokin pitkäkestoinen polttimo rik‐
koutuu, käänny korjaamon puoleen.
Takavalot
1. Vapauta suojus tavaratilassa ky‐ seisellä puolella ja irrota se.

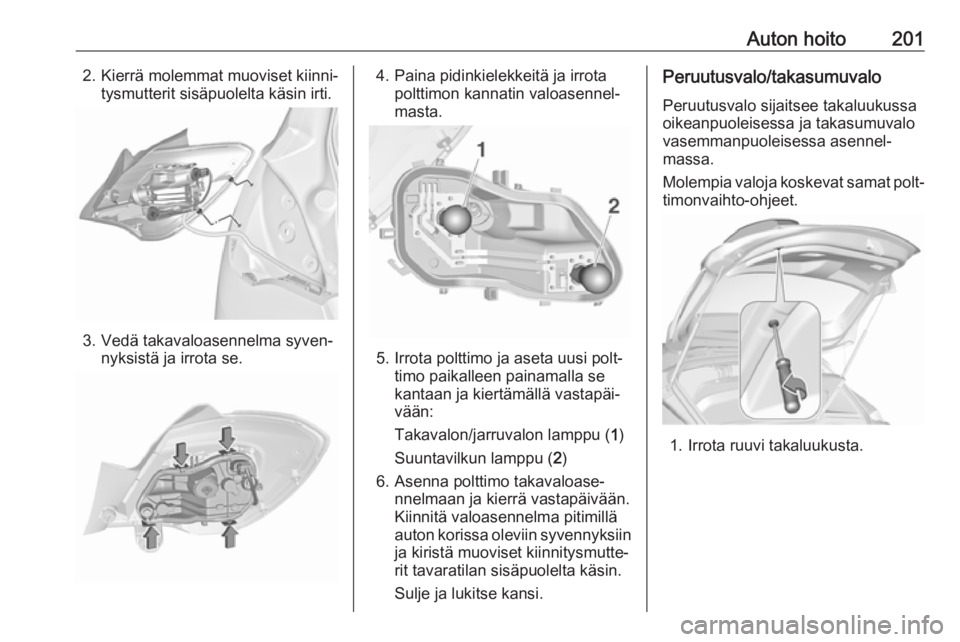

Auton hoito2012. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Paina pidinkielekkeitä ja irrota polttimon kannatin valoasennel‐
masta.
5. Irrota polttimo ja aseta uusi polt‐ timo paikalleen painamalla se
kantaan ja kiertämällä vastapäi‐
vään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
6. Asenna polttimo takavaloase‐ nnelmaan ja kierrä vastapäivään.
Kiinnitä valoasennelma pitimillä auton korissa oleviin syvennyksiin
ja kiristä muoviset kiinnitysmutte‐
rit tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo
Peruutusvalo sijaitsee takaluukussa
oikeanpuoleisessa ja takasumuvalo
vasemmanpuoleisessa asennel‐
massa.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Irrota ruuvi takaluukusta.

202Auton hoito

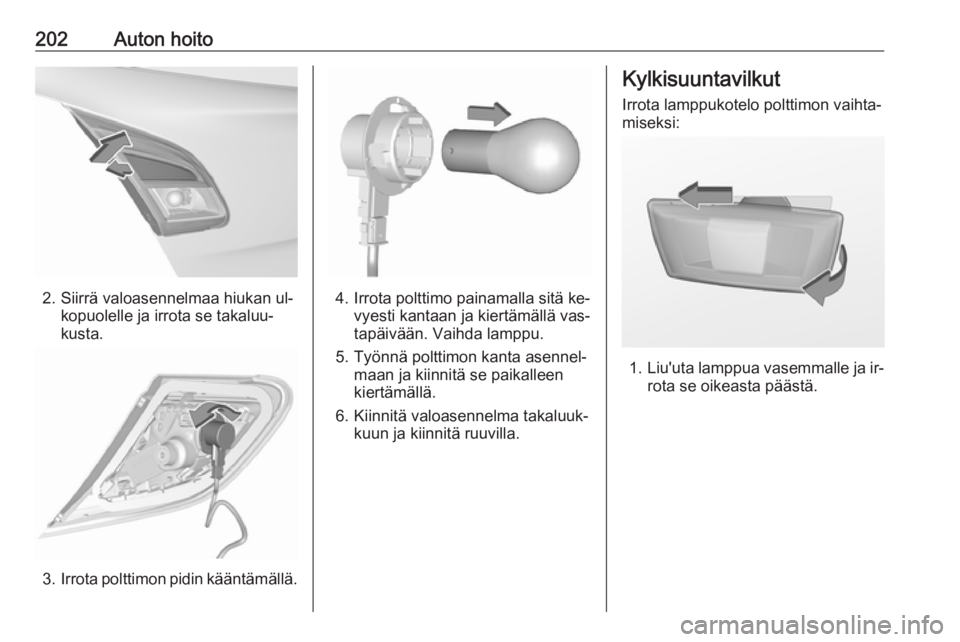

2. Siirrä valoasennelmaa hiukan ul‐kopuolelle ja irrota se takaluu‐
kusta.
3. Irrota polttimon pidin kääntämällä.
4. Irrota polttimo painamalla sitä ke‐
vyesti kantaan ja kiertämällä vas‐
tapäivään. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kiinnitä se paikalleen
kiertämällä.
6. Kiinnitä valoasennelma takaluuk‐ kuun ja kiinnitä ruuvilla.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐
miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

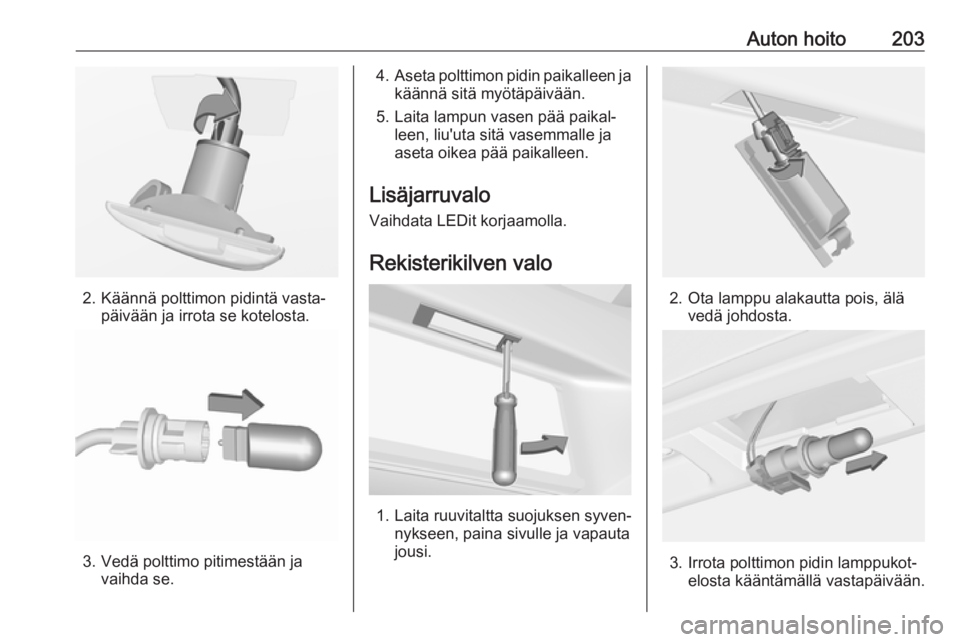

Auton hoito203
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

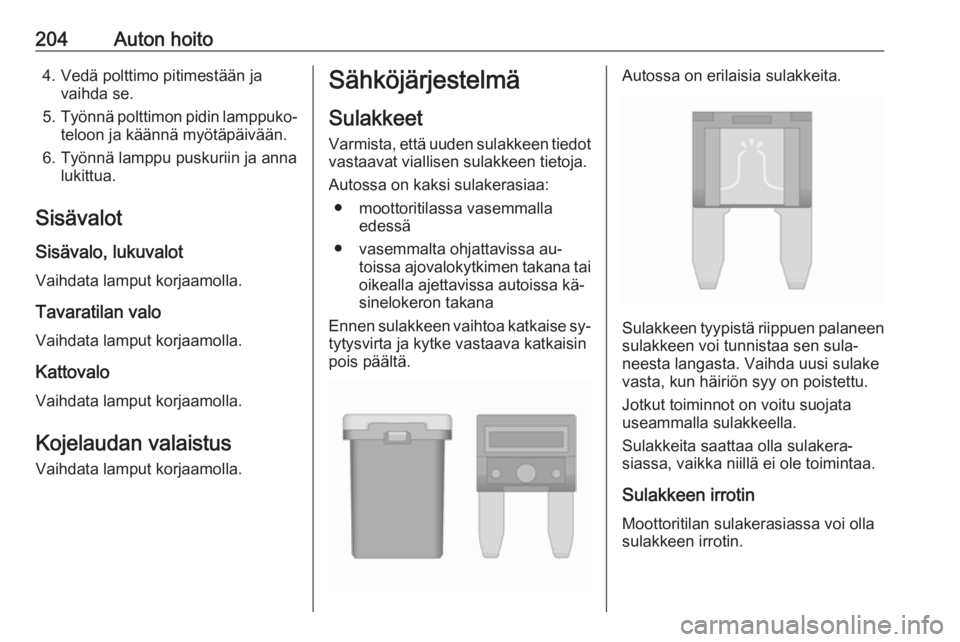

204Auton hoito4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna lukittua.
Sisävalot Sisävalo, lukuvalotVaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa au‐ toissa ajovalokytkimen takana taioikealla ajettavissa autoissa kä‐
sinelokeron takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

Auton hoito205
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

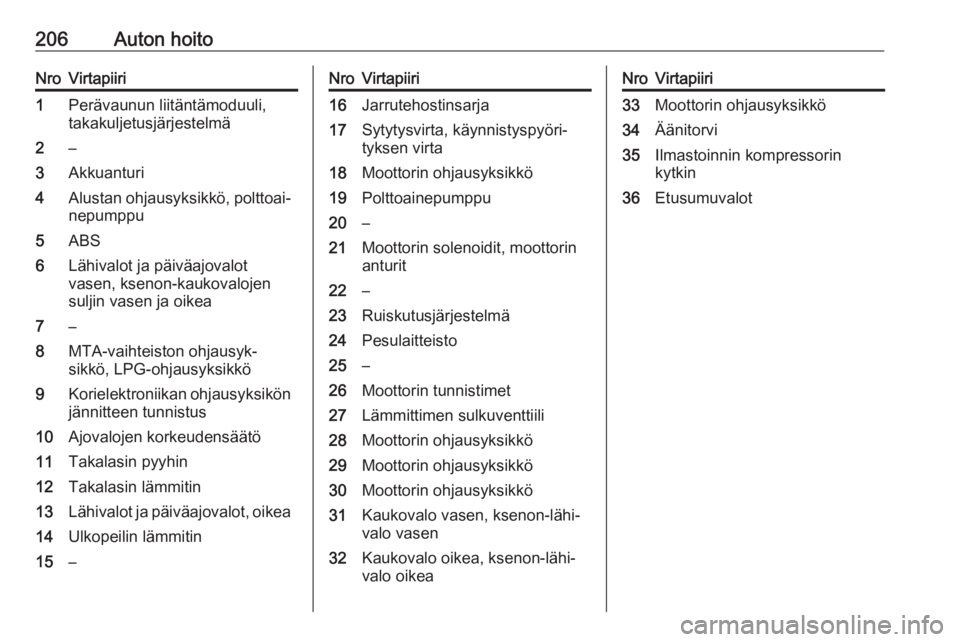

206Auton hoitoNroVirtapiiri1Perävaunun liitäntämoduuli,
takakuljetusjärjestelmä2–3Akkuanturi4Alustan ohjausyksikkö, polttoai‐ nepumppu5ABS6Lähivalot ja päiväajovalot
vasen, ksenon-kaukovalojen
suljin vasen ja oikea7–8MTA-vaihteiston ohjausyk‐
sikkö, LPG-ohjausyksikkö9Korielektroniikan ohjausyksikön jännitteen tunnistus10Ajovalojen korkeudensäätö11Takalasin pyyhin12Takalasin lämmitin13Lähivalot ja päiväajovalot, oikea14Ulkopeilin lämmitin15–NroVirtapiiri16Jarrutehostinsarja17Sytytysvirta, käynnistyspyöri‐tyksen virta18Moottorin ohjausyksikkö19Polttoainepumppu20–21Moottorin solenoidit, moottorin
anturit22–23Ruiskutusjärjestelmä24Pesulaitteisto25–26Moottorin tunnistimet27Lämmittimen sulkuventtiili28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30Moottorin ohjausyksikkö31Kaukovalo vasen, ksenon-lähi‐
valo vasen32Kaukovalo oikea, ksenon-lähi‐ valo oikeaNroVirtapiiri33Moottorin ohjausyksikkö34Äänitorvi35Ilmastoinnin kompressorin
kytkin36Etusumuvalot

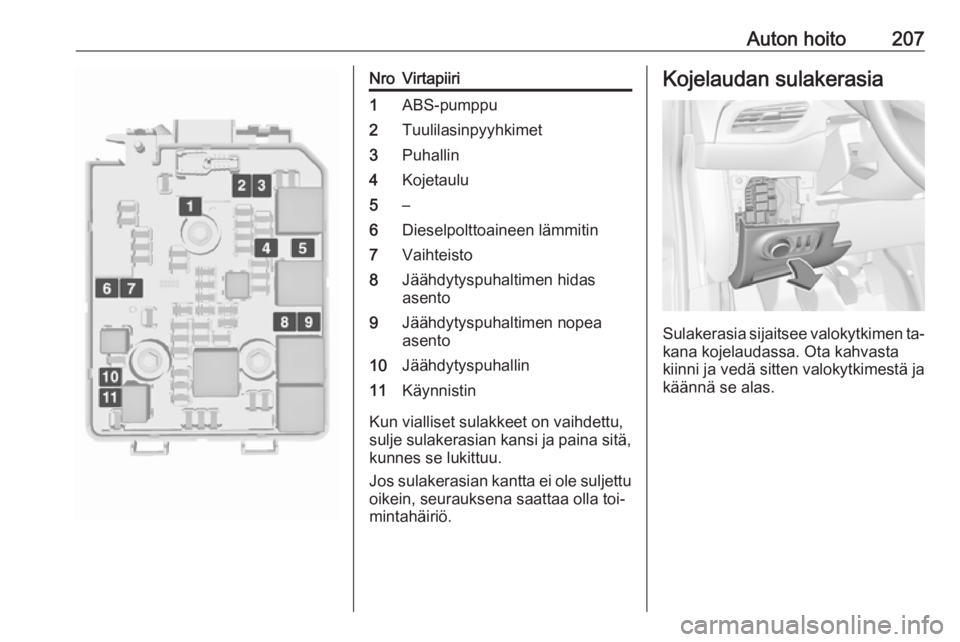

Auton hoito207NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5–6Dieselpolttoaineen lämmitin7Vaihteisto8Jäähdytyspuhaltimen hidas
asento9Jäähdytyspuhaltimen nopea
asento10Jäähdytyspuhallin11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen ta‐
kana kojelaudassa. Ota kahvasta kiinni ja vedä sitten valokytkimestä ja
käännä se alas.

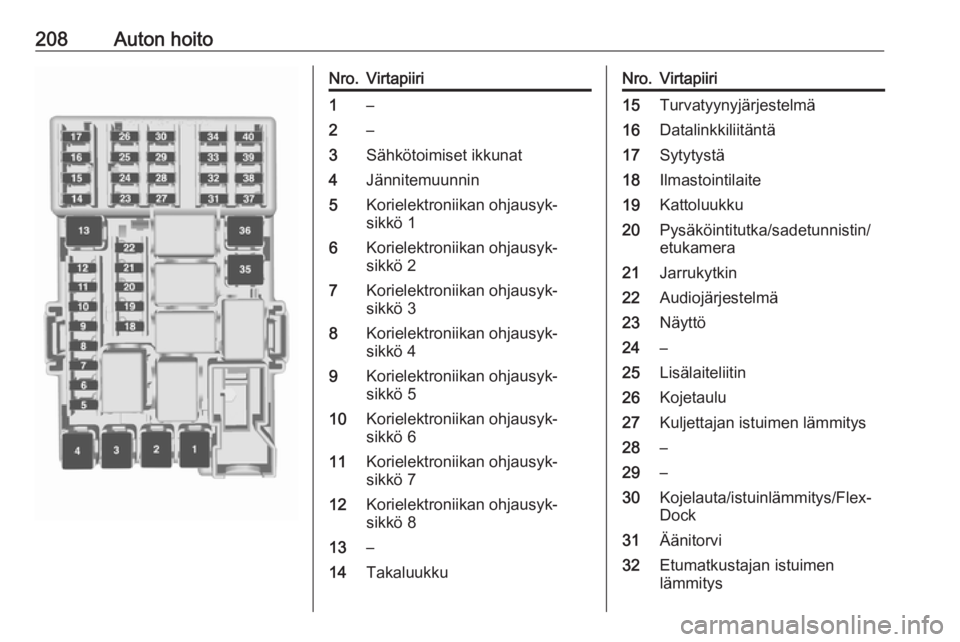

208Auton hoitoNro.Virtapiiri1–2–3Sähkötoimiset ikkunat4Jännitemuunnin5Korielektroniikan ohjausyk‐
sikkö 16Korielektroniikan ohjausyk‐
sikkö 27Korielektroniikan ohjausyk‐
sikkö 38Korielektroniikan ohjausyk‐
sikkö 49Korielektroniikan ohjausyk‐
sikkö 510Korielektroniikan ohjausyk‐
sikkö 611Korielektroniikan ohjausyk‐
sikkö 712Korielektroniikan ohjausyk‐
sikkö 813–14TakaluukkuNro.Virtapiiri15Turvatyynyjärjestelmä16Datalinkkiliitäntä17Sytytystä18Ilmastointilaite19Kattoluukku20Pysäköintitutka/sadetunnistin/
etukamera21Jarrukytkin22Audiojärjestelmä23Näyttö24–25Lisälaiteliitin26Kojetaulu27Kuljettajan istuimen lämmitys28–29–30Kojelauta/istuinlämmitys/Flex‐
Dock31Äänitorvi32Etumatkustajan istuimen
lämmitys
