OPEL CORSA 2016 Betriebsanleitung (in German)

Fahren und Bedienung179Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐
tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Es kann vorkommen, dass der Sen‐
sor aufgrund von Echostörungen
durch Geräusche von außen oder
mechanische Ausrichtungsfehler
ein nicht vorhandenes Objekt meldet
(von Zeit zu Zeit können Fehlwar‐
nungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐
ten Seite) und die Sensoren fest po‐ sitioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten, Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die vor‐
geschlagene Parklücke auch wirk‐
lich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Hinweis
Beim Einlegen eines Vorwärtsgangs
und ab einer bestimmten Geschwin‐ digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐
system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem undgibt einen Warnton aus. r oder
D kurz drücken, um die Einpark‐
hilfe zu deaktivieren.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor eine Fahrleistung von etwa 10 kmauf einer Strecke mit einigen Kurven
erforderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐ fänger befinden.

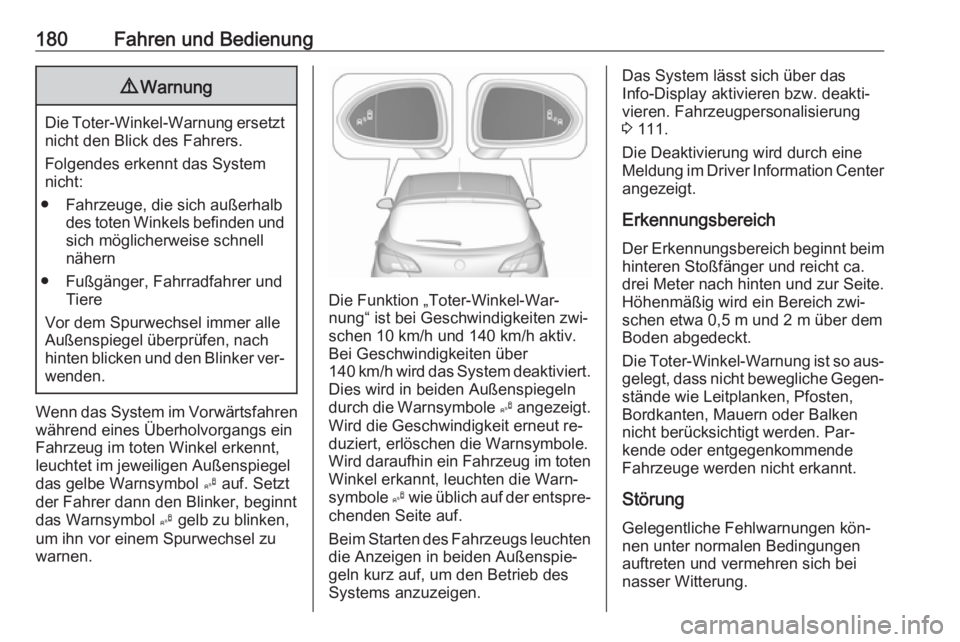

180Fahren und Bedienung9Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole.
Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 111.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Die Toter-Winkel-Warnung ist so aus‐ gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen kön‐
nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.

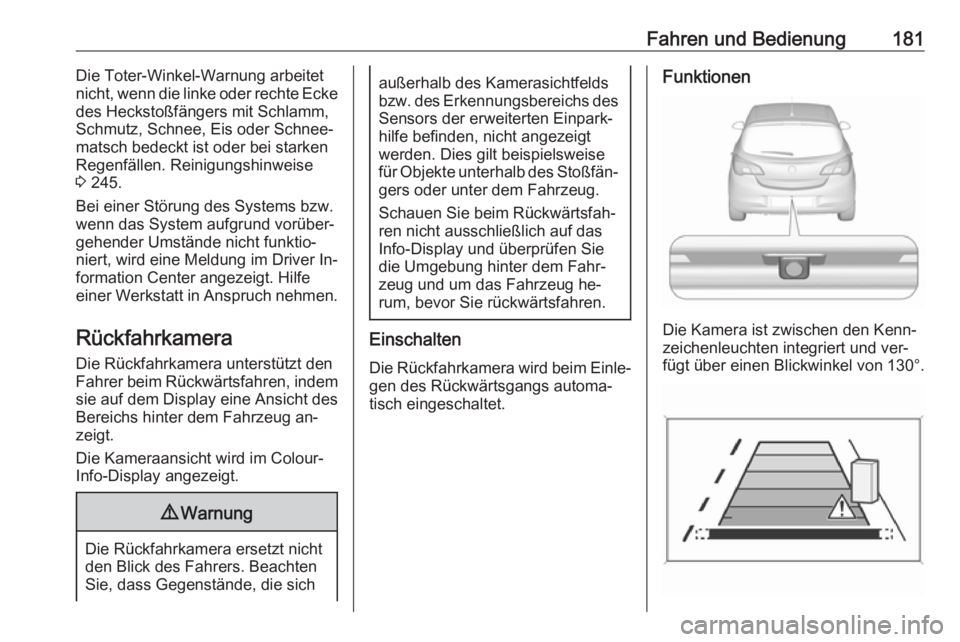

Fahren und Bedienung181Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke
des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 245.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Rückfahrkamera Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.

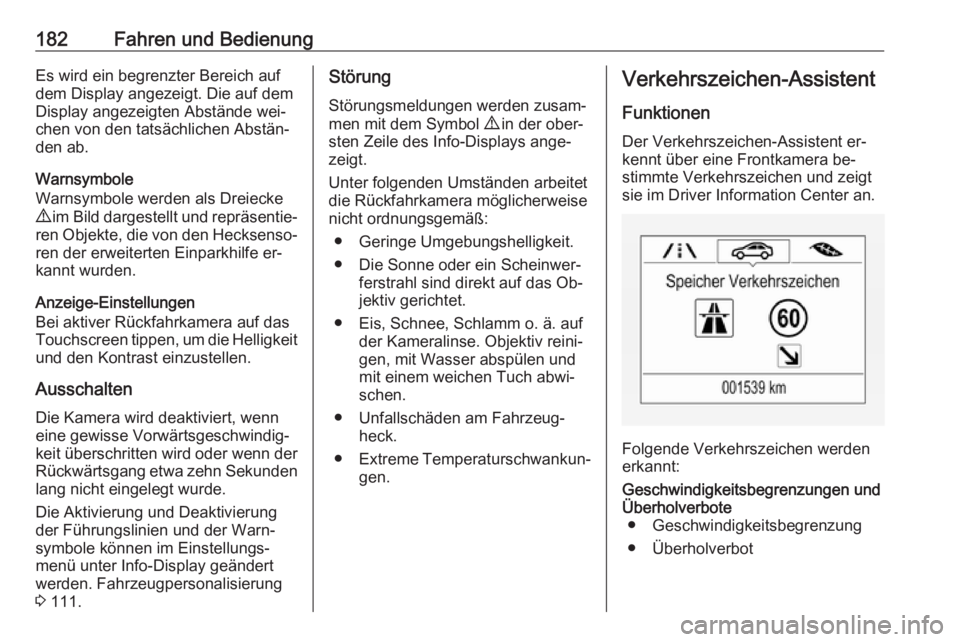

182Fahren und BedienungEs wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Anzeige-Einstellungen
Bei aktiver Rückfahrkamera auf das
Touchscreen tippen, um die Helligkeit
und den Kontrast einzustellen.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa zehn Sekunden lang nicht eingelegt wurde.
Die Aktivierung und Deaktivierung
der Führungslinien und der Warn‐
symbole können im Einstellungs‐
menü unter Info-Display geändert
werden. Fahrzeugpersonalisierung
3 111.Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.Verkehrszeichen-Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot

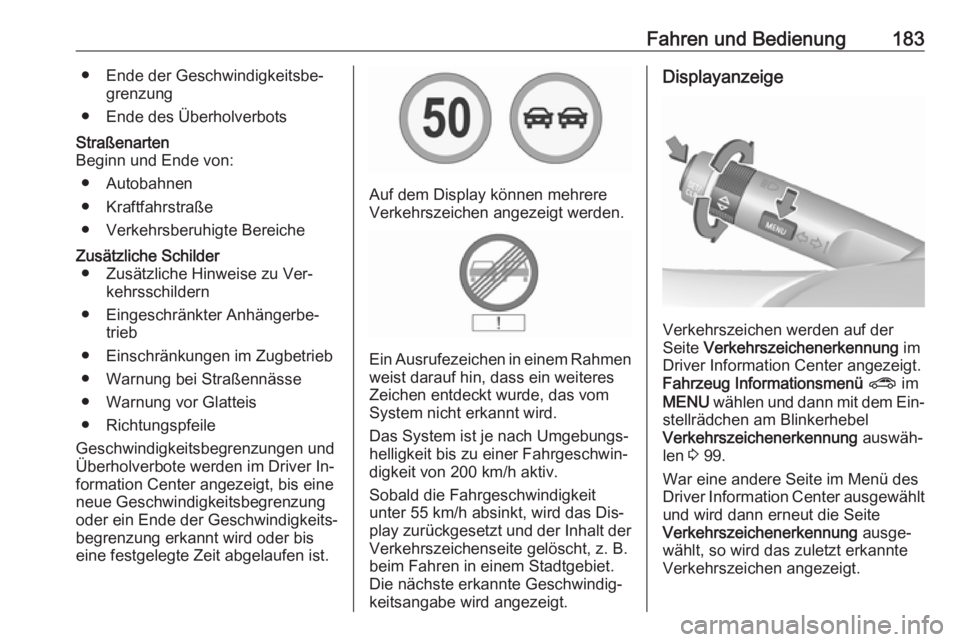

Fahren und Bedienung183● Ende der Geschwindigkeitsbe‐grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Autobahnen
● Kraftfahrstraße
● Verkehrsberuhigte BereicheZusätzliche Schilder ● Zusätzliche Hinweise zu Ver‐ kehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Driver In‐
formation Center angezeigt, bis eine
neue Geschwindigkeitsbegrenzung
oder ein Ende der Geschwindigkeits‐
begrenzung erkannt wird oder bis
eine festgelegte Zeit abgelaufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein weiteres
Zeichen entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv.
Sobald die Fahrgeschwindigkeit
unter 55 km/h absinkt, wird das Dis‐
play zurückgesetzt und der Inhalt der
Verkehrszeichenseite gelöscht, z. B.
beim Fahren in einem Stadtgebiet.
Die nächste erkannte Geschwindig‐
keitsangabe wird angezeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt.
Fahrzeug Informationsmenü ? im
MENU wählen und dann mit dem Ein‐
stellrädchen am Blinkerhebel
Verkehrszeichenerkennung auswäh‐
len 3 99.
War eine andere Seite im Menü des
Driver Information Center ausgewählt
und wird dann erneut die Seite
Verkehrszeichenerkennung ausge‐
wählt, so wird das zuletzt erkannte
Verkehrszeichen angezeigt.

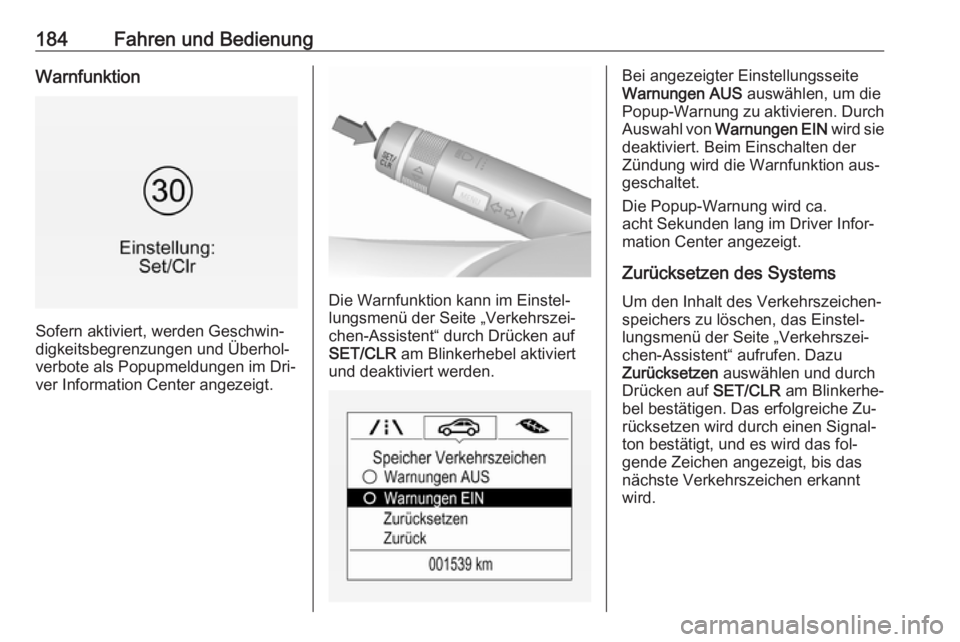

184Fahren und BedienungWarnfunktion
Sofern aktiviert, werden Geschwin‐
digkeitsbegrenzungen und Überhol‐
verbote als Popupmeldungen im Dri‐
ver Information Center angezeigt.
Die Warnfunktion kann im Einstel‐
lungsmenü der Seite „Verkehrszei‐ chen-Assistent“ durch Drücken auf
SET/CLR am Blinkerhebel aktiviert
und deaktiviert werden.
Bei angezeigter Einstellungsseite
Warnungen AUS auswählen, um die
Popup-Warnung zu aktivieren. Durch
Auswahl von Warnungen EIN wird sie
deaktiviert. Beim Einschalten der
Zündung wird die Warnfunktion aus‐
geschaltet.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems Um den Inhalt des Verkehrszeichen‐speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ aufrufen. Dazu
Zurücksetzen auswählen und durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigen. Das erfolgreiche Zu‐
rücksetzen wird durch einen Signal‐
ton bestätigt, und es wird das fol‐
gende Zeichen angezeigt, bis das
nächste Verkehrszeichen erkannt
wird.

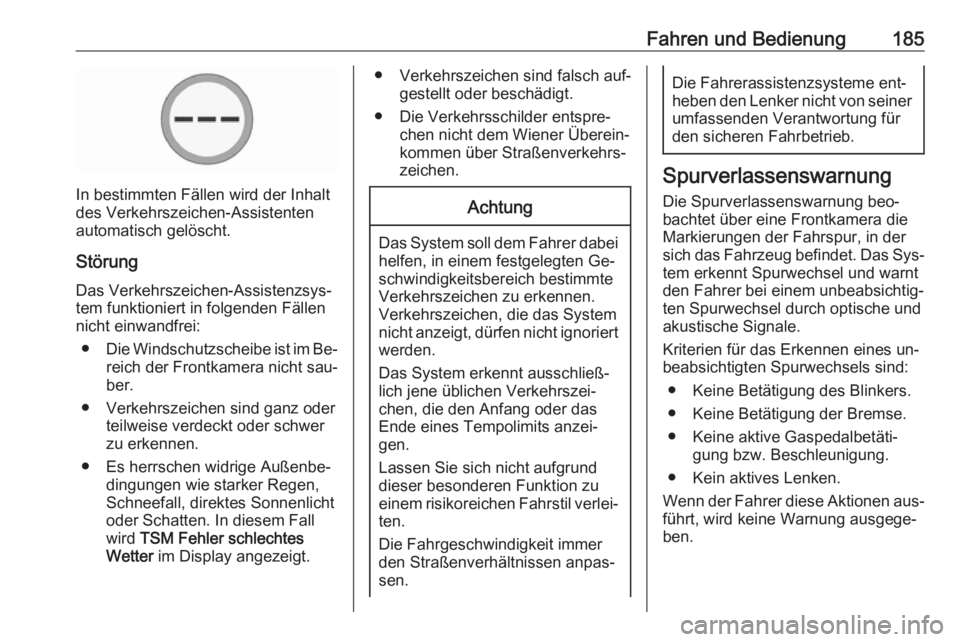

Fahren und Bedienung185
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Störung Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
● Die Windschutzscheibe ist im Be‐
reich der Frontkamera nicht sau‐
ber.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall
wird TSM Fehler schlechtes
Wetter im Display angezeigt.
● Verkehrszeichen sind falsch auf‐
gestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten Ge‐
schwindigkeitsbereich bestimmte
Verkehrszeichen zu erkennen.
Verkehrszeichen, die das System
nicht anzeigt, dürfen nicht ignoriert
werden.
Das System erkennt ausschließ‐ lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐ sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für den sicheren Fahrbetrieb.
Spurverlassenswarnung
Die Spurverlassenswarnung beo‐
bachtet über eine Frontkamera die
Markierungen der Fahrspur, in der
sich das Fahrzeug befindet. Das Sys‐ tem erkennt Spurwechsel und warnt
den Fahrer bei einem unbeabsichtig‐
ten Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer diese Aktionen aus‐
führt, wird keine Warnung ausgege‐
ben.

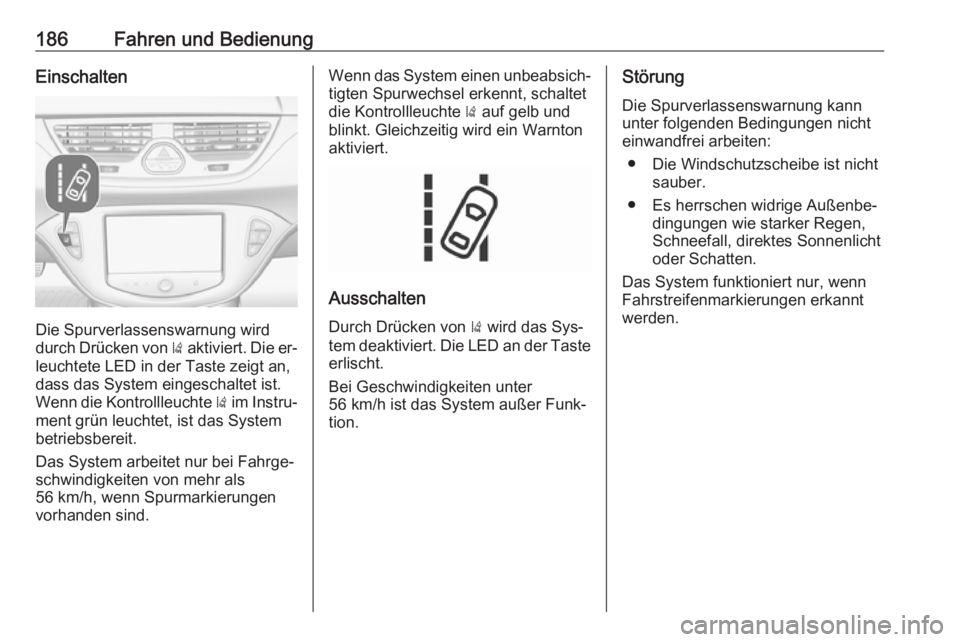

186Fahren und BedienungEinschalten
Die Spurverlassenswarnung wird
durch Drücken von ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Spurmarkierungen vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Ausschalten
Durch Drücken von ) wird das Sys‐
tem deaktiviert. Die LED an der Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐
tion.
Störung
Die Spurverlassenswarnung kannunter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Das System funktioniert nur, wenn
Fahrstreifenmarkierungen erkannt
werden.

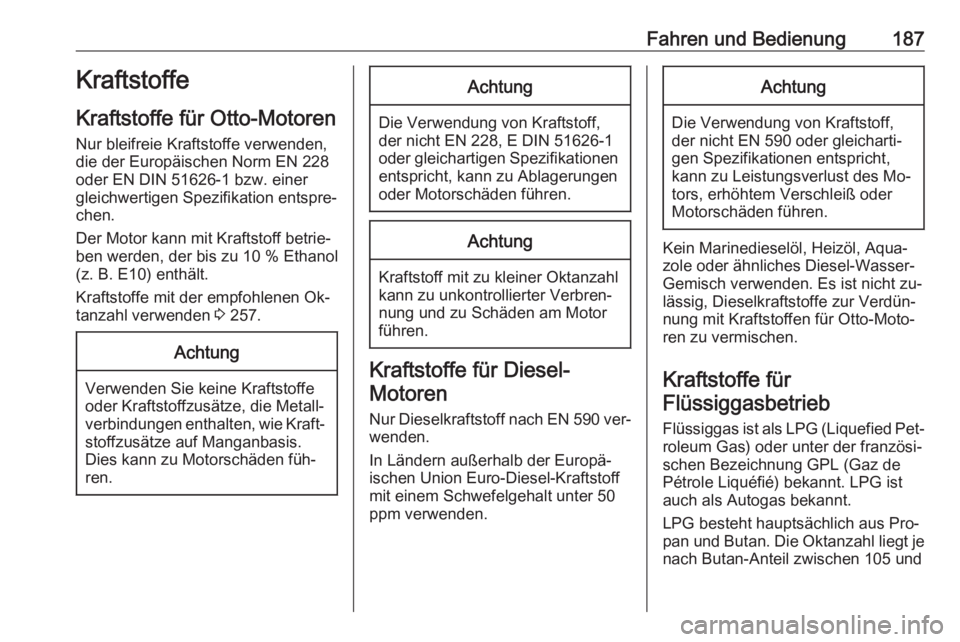

Fahren und Bedienung187Kraftstoffe
Kraftstoffe für Otto-Motoren Nur bleifreie Kraftstoffe verwenden,die der Europäischen Norm EN 228
oder EN DIN 51626-1 bzw. einer
gleichwertigen Spezifikation entspre‐
chen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 257.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden füh‐
ren.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Motorschäden führen.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union Euro-Diesel-Kraftstoff
mit einem Schwefelgehalt unter 50
ppm verwenden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Motorschäden führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.
Kraftstoffe fürFlüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied Pet‐
roleum Gas) oder unter der französi‐
schen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus Pro‐ pan und Butan. Die Oktanzahl liegt je nach Butan-Anteil zwischen 105 und

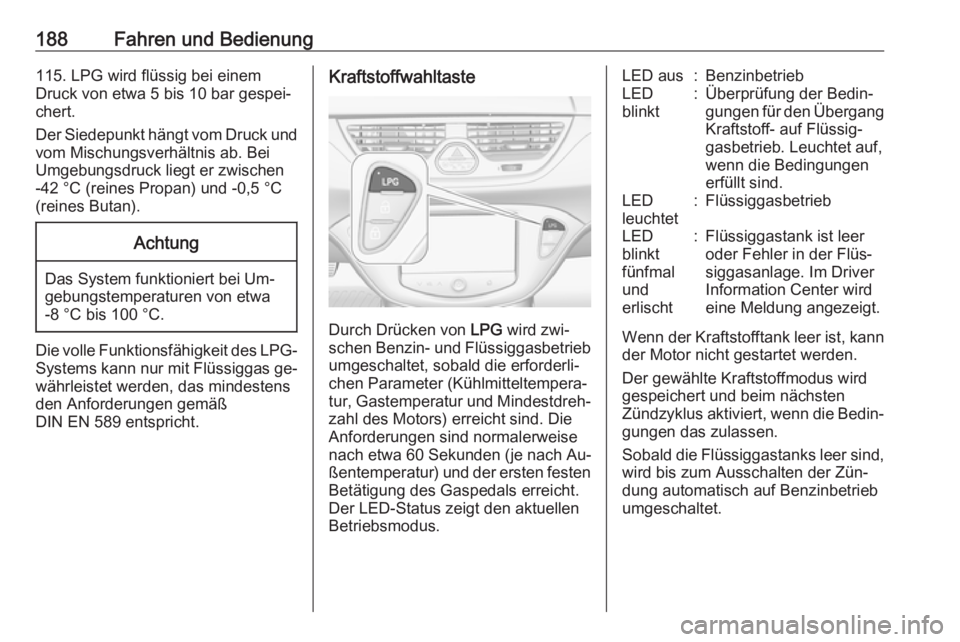

188Fahren und Bedienung115. LPG wird flüssig bei einem
Druck von etwa 5 bis 10 bar gespei‐
chert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. BeiUmgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System funktioniert bei Um‐
gebungstemperaturen von etwa
-8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas ge‐
währleistet werden, das mindestens
den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken von LPG wird zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet, sobald die erforderli‐
chen Parameter (Kühlmitteltempera‐
tur, Gastemperatur und Mindestdreh‐
zahl des Motors) erreicht sind. Die
Anforderungen sind normalerweise
nach etwa 60 Sekunden (je nach Au‐ ßentemperatur) und der ersten festen
Betätigung des Gaspedals erreicht.
Der LED-Status zeigt den aktuellen
Betriebsmodus.
LED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐
gungen für den Übergang Kraftstoff- auf Flüssig‐
gasbetrieb. Leuchtet auf,
wenn die Bedingungen
erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Wenn der Kraftstofftank leer ist, kann
der Motor nicht gestartet werden.
Der gewählte Kraftstoffmodus wird
gespeichert und beim nächsten
Zündzyklus aktiviert, wenn die Bedin‐ gungen das zulassen.
Sobald die Flüssiggastanks leer sind,
wird bis zum Ausschalten der Zün‐ dung automatisch auf Benzinbetrieb
umgeschaltet.
