Condução e funcionamento179
O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros. Ambos os sistemas utilizam
os mesmos sensores nos pára-
-choques dianteiro e traseiro.
O sistema é composto por seis
sensores de estacionamento
ultrassónicos nos para-choques
traseiro e dianteiro.
Botão dos sensores de
estacionamento D e lógica de
funcionamento
O Apoio avançado ao
estacionamento e os sensores de
estacionamento dianteiros e traseiros
ambos utilizam o mesmo botão para
activação e desactivação:
Uma pressão breve em D activa ou
desactiva os sensores de
estacionamento.
Uma pressão longa em D (aprox.
1 segundo) activa ou desactiva o
Apoio Avançado ao Estacionamento; consultar a descrição em separado
abaixo.
A lógica do botão opera os sistemas
premindo D da seguinte forma:
● Se os sensores de estacionamento dianteiros e
traseiros estiverem ativos, uma
pressão breve desativa-os.
● Se os sensores de estacionamento dianteiros e
traseiros estiverem ativos, uma
pressão longa ativa o Apoio
Avançado ao Estacionamento.● Se o Apoio Avançado ao Estacionamento estiver ativo e osistema se encontrar no modo de
procura de lugar de
estacionamento, uma pressão
breve ativa os sensores de
estacionamento dianteiros e
traseiros.
● Se o Apoio Avançado ao Estacionamento estiver ativo e o
sistema se encontrar no modo de
orientação de estacionamento, uma pressão breve desativa o
Apoio Avançado ao
Estacionamento.
● Se o Apoio Avançado ao Estacionamento estiver ativo,
uma pressão longa desativa o
Apoio Avançado ao
Estacionamento e os sensores
de estacionamento dianteiros e
traseiros.
● Se for selecionada uma velocidade de marcha em frente
ou a posição de ponto morto,

180Condução e funcionamentouma pressão breve ativa ou
desativa os sensores de
estacionamento dianteiros.
● Se for seleccionada a marcha- -atrás, uma pressão breve activaou desactiva os sensores de
estacionamento dianteiros e
traseiros.
Ativação dos sensores de estacionamento dianteiros e traseiros
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.Um LED aceso no botão do Apoio aoestacionamento D indica que o
sistema está pronto a funcionar.
Os sensores de estacionamento
dianteiros e traseiros também podem ser ativados a uma velocidade de até
11 km/h através de uma pressão
breve do botão dos sensores de
estacionamento.
Se D for ligado uma vez durante um
ciclo de ignição, os sensores de
estacionamento dianteiros são
desativados a uma velocidade acima
de 11 km/h. Serão reativados se a
velocidade do veículo não tiver
excedido anteriormente 25 km/h. Se
a velocidade do veículo tiver sido
anteriormente superior a 25 km/h, os sensores de estacionamento
dianteiros permanecem
desactivados se a velocidade descer
abaixo de 11 km/h.
Quando o sistema é desactivado, o
LED incorporado no botão apaga-se
e surge Assistên de estacionament
desligada no Centro de Informação
do Condutor.Indicação
O sistema avisa o condutor através
de sinais acústicos contra obstáculos potencialmente perigosos
localizados na traseira do veículo até
uma distância de 1,5 metros e na
dianteira até uma distância de
1,2 metros. Consoante o lado do
veículo que se encontra mais
próximo de um obstáculo, ouvirá
sinais acústicos de aviso no interior
do veículo do respectivo lado. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Adicionalmente, a distância a
obstáculos traseiros e dianteiros é
mostrada através de linhas de
distância variáveis no Centro de
Informação do Condutor 3 103 ou,
em função da versão, no mostrador
de informação a cores 3 109.

Condução e funcionamento181
A distância em relação a obstáculos
traseiros e dianteiros é apresentada
através de linhas de distância
variáveis no Centro de Informação do Condutor 3 103.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de aprovar a
mensagem premindo SET/CLR na
alavanca do indicador de mudança de direcção, a indicação da distância aparece novamente.A distância em relação aos
obstáculos é mostrada no Visor
Cromático de Informação através de zonas coloridas à frente ou atrás do
veículo 3 109.
Ativação do Apoio Avançado ao
Estacionamento
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.Ao procurar um lugar para
estacionar, o sistema fica pronto a
funcionar através de uma pressão
longa em D.
O sistema reconhece e memoriza
(10 metros para lugares de
estacionamento paralelos ou
6 metros para lugares de
estacionamento perpendiculares) no
modo de sensores de
estacionamento.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.

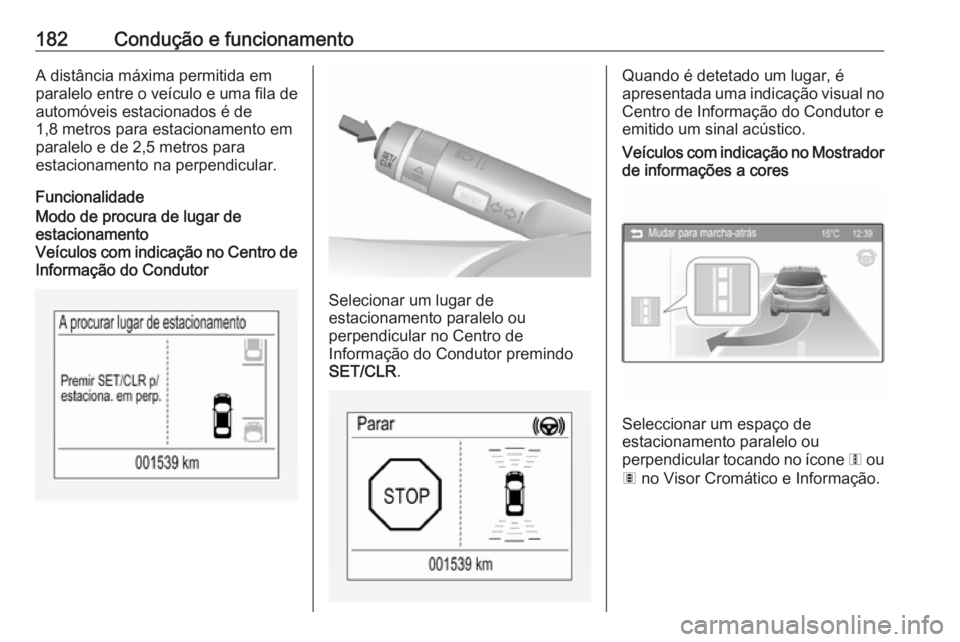

182Condução e funcionamentoA distância máxima permitida em
paralelo entre o veículo e uma fila de
automóveis estacionados é de
1,8 metros para estacionamento em
paralelo e de 2,5 metros para
estacionamento na perpendicular.
FuncionalidadeModo de procura de lugar de
estacionamento
Veículos com indicação no Centro de
Informação do Condutor
Selecionar um lugar de
estacionamento paralelo ou
perpendicular no Centro de
Informação do Condutor premindo SET/CLR .
Quando é detetado um lugar, é
apresentada uma indicação visual no Centro de Informação do Condutor e
emitido um sinal acústico.
Veículos com indicação no Mostrador de informações a cores
Seleccionar um espaço de
estacionamento paralelo ou
perpendicular tocando no ícone 6 ou
7 no Visor Cromático e Informação.

Condução e funcionamento183
Quando for detectado um espaço, é
apresentada uma indicação visual no Visor Cromático de Informação eemitido um sinal acústico.
Se o condutor não parar o veículo
num espaço de 10 metros para
lugares de estacionamento paralelos
ou 6 metros para lugares de
estacionamento perpendiculares
depois de ter sido proposto um lugar de estacionamento, o sistema
começa a procurar outro lugar de
estacionamento adequado.
Modo de orientação do
estacionamento
O lugar de estacionamento sugerido
pelo sistema é aceite quando o
condutor imobiliza o veículo num
espaço de 10 metros para lugares de
estacionamento paralelos ou 6
metros para lugares de
estacionamento perpendiculares depois de ser apresentada a
mensagem Parar. O sistema calcula
o melhor caminho para o lugar de
estacionamento.
Uma vibração breve no volante
depois de engatar a marcha-atrás
indica que a direcção é controlada pelo sistema. Então o veículo é
conduzido automaticamente até ao
lugar dando ao condutor instruções
detalhadas quanto a travagem,
aceleração e mudança de
velocidades. O condutor deve afastar
as mãos do volante.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo indica
que a distância a um obstáculo é
inferior a aprox. 30 cm.Se, por algum motivo, o condutor tiver
de assumir a direcção, segurar o
volante apenas na borda exterior. A
direcção automática é cancelada
nesta situação.Mudar o lado do estacionamento
O sistema está configurado por
predefinição para detectar lugares de estacionamento do lado do
passageiro. Para detectar lugares de
estacionamento no lado do condutor,
ligar o indicador de mudança de
direcção do lado do condutor durante
a procura.
Assim que os indicadores de
mudança de direcção sejam
desligados, o sistema procura
novamente lugares de
estacionamento vagos do lado do
passageiro.Indicação de amostragem
As instruções no mostrador indicam:
● Sugestões gerais e mensagens de aviso.

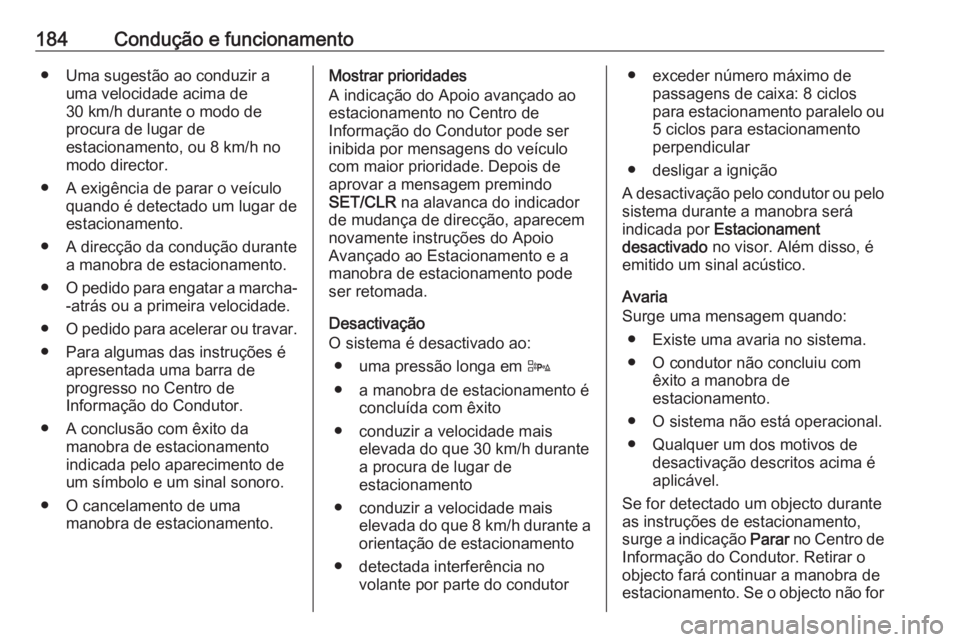

184Condução e funcionamento● Uma sugestão ao conduzir auma velocidade acima de
30 km/h durante o modo de
procura de lugar de
estacionamento, ou 8 km/h no
modo director.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● O pedido para engatar a marcha-
-atrás ou a primeira velocidade.
● O pedido para acelerar ou travar.
● Para algumas das instruções é apresentada uma barra de
progresso no Centro de
Informação do Condutor.
● A conclusão com êxito da manobra de estacionamento
indicada pelo aparecimento de
um símbolo e um sinal sonoro.
● O cancelamento de uma manobra de estacionamento.Mostrar prioridades
A indicação do Apoio avançado ao
estacionamento no Centro de
Informação do Condutor pode ser
inibida por mensagens do veículo
com maior prioridade. Depois de
aprovar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direcção, aparecem
novamente instruções do Apoio
Avançado ao Estacionamento e a
manobra de estacionamento pode
ser retomada.
Desactivação
O sistema é desactivado ao:
● uma pressão longa em D
● a manobra de estacionamento é concluída com êxito
● conduzir a velocidade mais elevada do que 30 km/h durante
a procura de lugar de
estacionamento
● conduzir a velocidade mais elevada do que 8 km/h durante a
orientação de estacionamento
● detectada interferência no volante por parte do condutor● exceder número máximo de passagens de caixa: 8 ciclos
para estacionamento paralelo ou
5 ciclos para estacionamento perpendicular
● desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra será
indicada por Estacionament
desactivado no visor. Além disso, é
emitido um sinal acústico.
Avaria
Surge uma mensagem quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
● Qualquer um dos motivos de desactivação descritos acima é
aplicável.
Se for detectado um objecto durante
as instruções de estacionamento,
surge a indicação Parar no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de estacionamento. Se o objecto não for

Condução e funcionamento185removido, o sistema é desactivado.Uma pressão longa em D activa o
sistema e a procura de um novo lugar
de estacionamento.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de
estacionamento. O sistema poderá
reconhecer uma entrada, um portão, um pátio ou mesmo uma passadeiracomo lugar de estacionamento.
Depois de engatar a marcha-atrás,
o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O
condutor aceita a responsabilidade.

186Condução e funcionamentoAdvertência
Se estiver engatada uma velocidade de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r ou D durante breves instantes
para desactivar os sensores de
estacionamento.
Advertência
Depois de produzido, o sistema
deve ser calibrado. No sentido de
uma melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de umazona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento que
estão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
amarelo B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso B começa a piscar
a amarelo para avisar o condutor de
que não deve mudar de faixa.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B

Condução e funcionamento187com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no Mostrador de
informação, personalização do
veículo 3 115.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção
As zonas de detecção começam no
pára-choques traseiro e estendem-se
aproximadamente até 3 metros para
trás e para os lados. A altura da zona
situa-se aprox. entre 0,5 metros e
2 metros a partir do chão.O aviso de ângulo morto foi
concebido para ignorar objectos fixos, por exemplo, rails de
protecção, postes, lancis, paredes e
vigas. Os veículos estacionados e os
veículos em sentido contrário não
são detectados.
Avaria
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 252.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer à ajuda de uma oficina.Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.

188Condução e funcionamentoActivação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Definições do visor
O brilho e o contraste podem ser
definidos tocando no ecrã táctil
quando a câmara traseira está activa.
Desactivação
A câmara é desativada quando uma determinada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engatada durante
aproximadamente 10 segundos.
A activação ou a desactivação das
linhas orientadoras visuais e dos
símbolos de alerta podem ser
alteradas no menu Definições, no
mostrador de informação.
Personalização do veículo 3 115.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
