OPEL CORSA 2016 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo209Osvetlenie rohu
1. Otáčajte vekom (3) proti smeruhodinových ručičiek a vyberte ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Vyberte žiarovku z konektora tak, že ju odistíte a vytiahnete.
4. Vymeňte žiarovku. Pripojte a zaistite objímku žiarovky s
pripájacím konektorom.
5. Vložte objímku žiarovky do reflektora a otočte ňou doprava,
aby ste ju zaistili.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej strany vozidla.
1. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho z reflektora.

210Starostlivosť o vozidlo
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Predné smerovky
Predné ukazovatele smeru sú
vybavené žiarovkami s dlhou
životnosťou, ktoré sa nedajú meniť.
V prípade chybnej žiarovky s dlhou
životnosťou sa obráťte na servis.
Zadné svetlá
1. Uvoľnite kryt v batožinovom priestore na príslušnej strane a
odmontujte ho.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.

Starostlivosť o vozidlo211
4. Stlačte príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku tak, že žiarovku mierne zatlačíte do
objímky a otočíte ju proti smeru
hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
6. Žiarovku vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá do
hmly
Modely s ľavostranným riadením
Svetlo spiatočky sa nachádza v
pravom združenom svetle v zadných
výklopných dverách a zadné hmlové
svetlo v ľavom združenom svetle v
zadných výklopných dverách.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Odstráňte skrutku zo zadných výklopných dverí.
2. Združené svetlo mierne posuňtesmerom von, potom ho vytiahnite
zo zadných výklopných dverí.

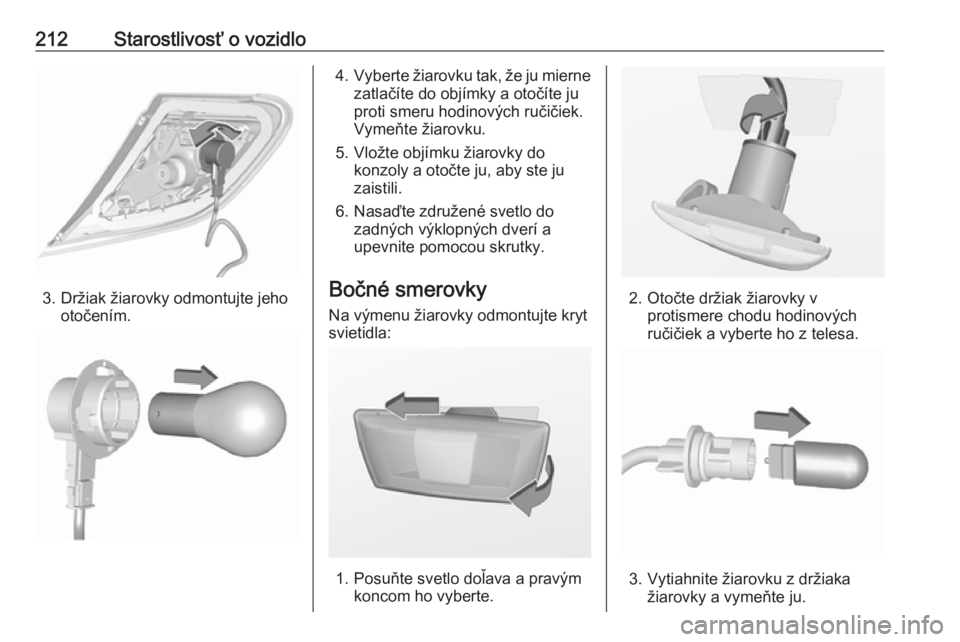

212Starostlivosť o vozidlo
3. Držiak žiarovky odmontujte jehootočením.
4.Vyberte žiarovku tak, že ju mierne
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek.
Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ju, aby ste ju
zaistili.
6. Nasaďte združené svetlo do zadných výklopných dverí a
upevnite pomocou skrutky.
Bočné smerovky Na výmenu žiarovky odmontujte kryt
svietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

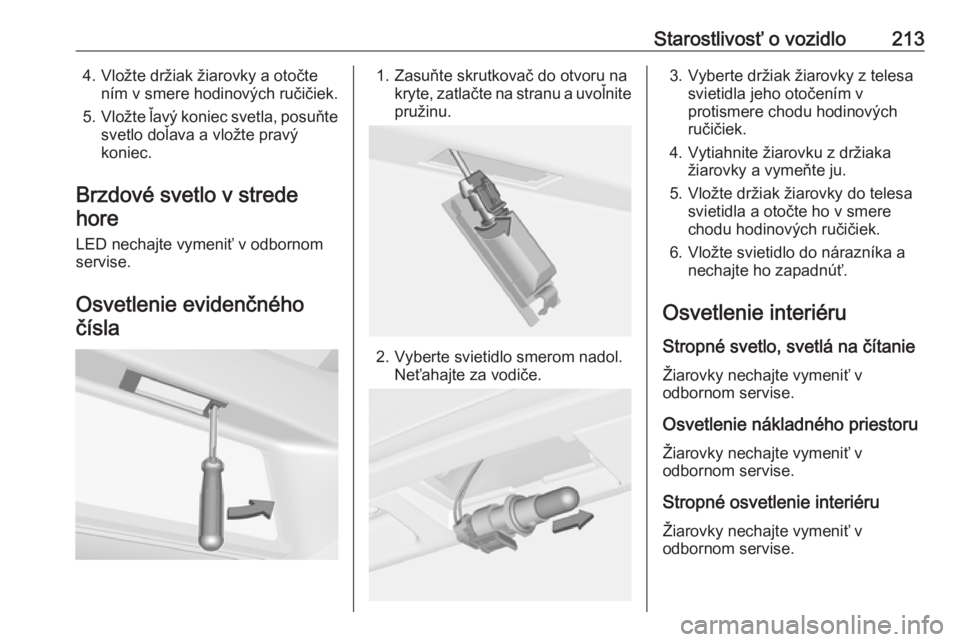

Starostlivosť o vozidlo2134. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Brzdové svetlo v strede hore
LED nechajte vymeniť v odbornom
servise.
Osvetlenie evidenčnéhočísla1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.
3. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte svietidlo do nárazníka a nechajte ho zapadnúť.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Stropné osvetlenie interiéru
Žiarovky nechajte vymeniť v
odbornom servise.

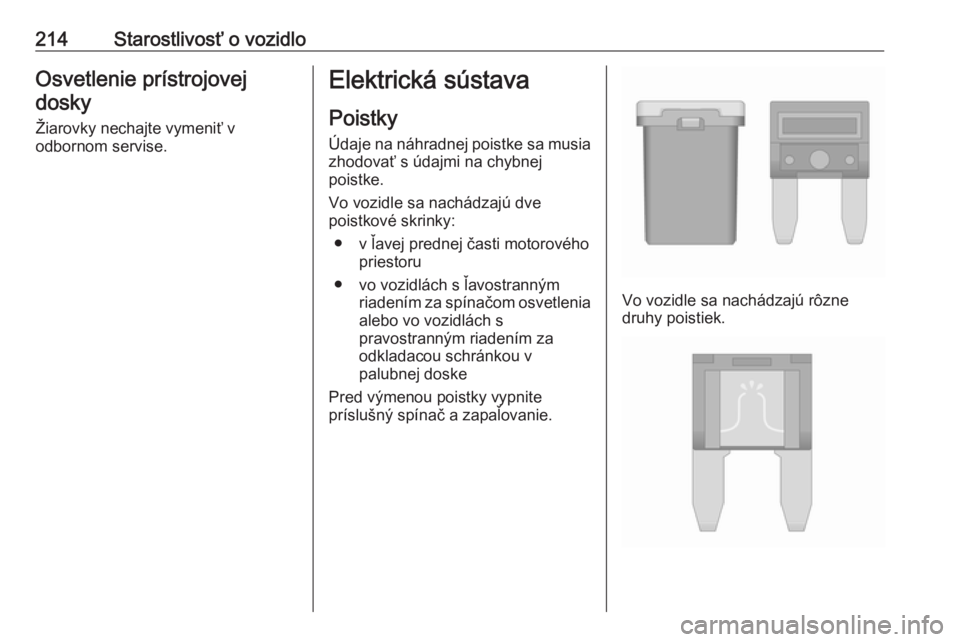

214Starostlivosť o vozidloOsvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● vo vozidlách s ľavostranným riadením za spínačom osvetlenia
alebo vo vozidlách s
pravostranným riadením za
odkladacou schránkou v
palubnej doske
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.

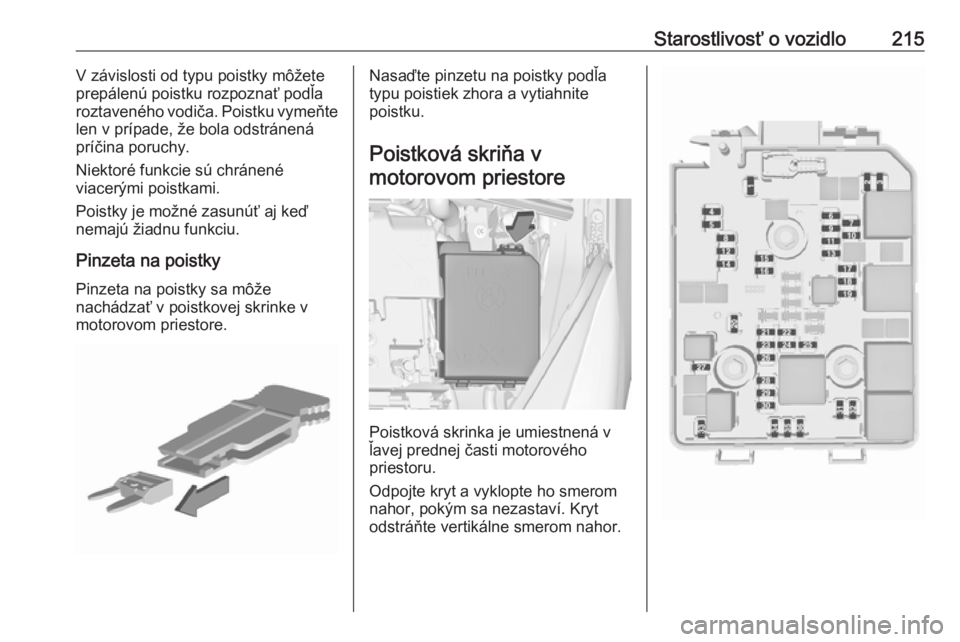

Starostlivosť o vozidlo215V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte
len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

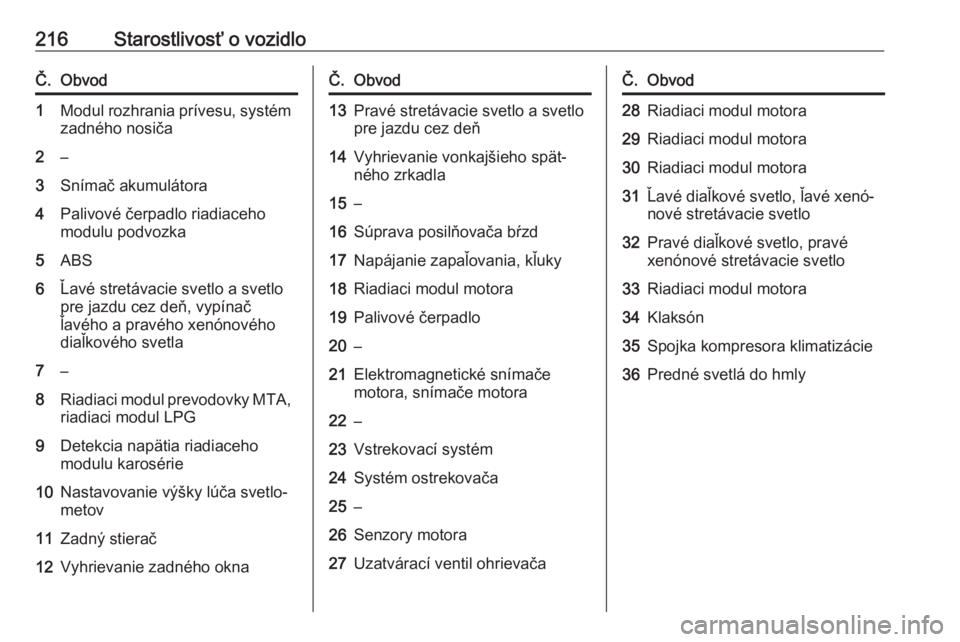

216Starostlivosť o vozidloČ.Obvod1Modul rozhrania prívesu, systém
zadného nosiča2–3Snímač akumulátora4Palivové čerpadlo riadiaceho
modulu podvozka5ABS6Ľavé stretávacie svetlo a svetlo
pre jazdu cez deň, vypínač
ľavého a pravého xenónového
diaľkového svetla7–8Riadiaci modul prevodovky MTA, riadiaci modul LPG9Detekcia napätia riadiaceho
modulu karosérie10Nastavovanie výšky lúča svetlo‐
metov11Zadný stierač12Vyhrievanie zadného oknaČ.Obvod13Pravé stretávacie svetlo a svetlo
pre jazdu cez deň14Vyhrievanie vonkajšieho spät‐
ného zrkadla15–16Súprava posilňovača bŕzd17Napájanie zapaľovania, kľuky18Riadiaci modul motora19Palivové čerpadlo20–21Elektromagnetické snímače
motora, snímače motora22–23Vstrekovací systém24Systém ostrekovača25–26Senzory motora27Uzatvárací ventil ohrievačaČ.Obvod28Riadiaci modul motora29Riadiaci modul motora30Riadiaci modul motora31Ľavé diaľkové svetlo, ľavé xenó‐
nové stretávacie svetlo32Pravé diaľkové svetlo, pravé
xenónové stretávacie svetlo33Riadiaci modul motora34Klaksón35Spojka kompresora klimatizácie36Predné svetlá do hmly

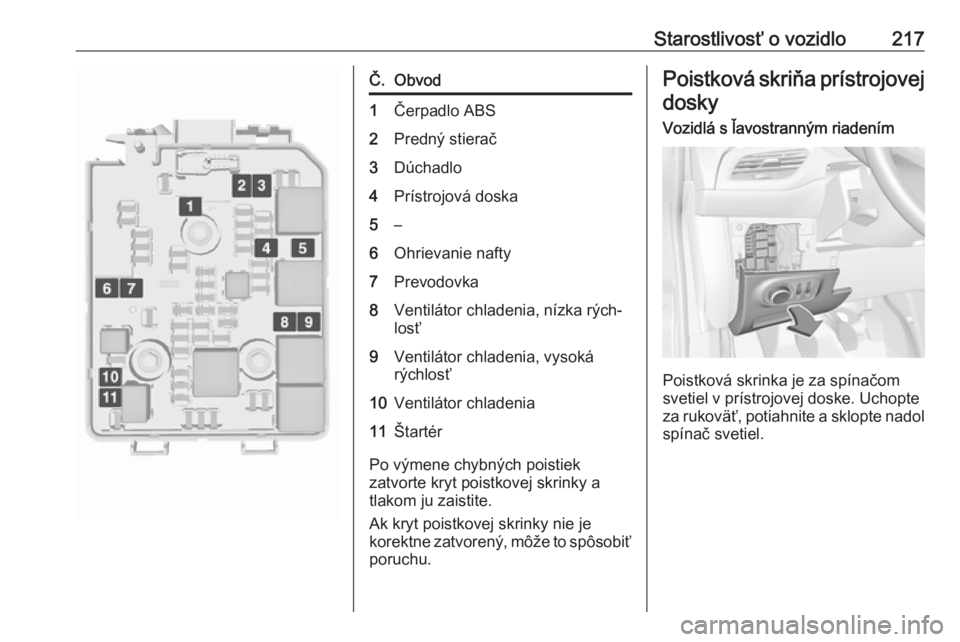

Starostlivosť o vozidlo217Č.Obvod1Čerpadlo ABS2Predný stierač3Dúchadlo4Prístrojová doska5–6Ohrievanie nafty7Prevodovka8Ventilátor chladenia, nízka rých‐
losť9Ventilátor chladenia, vysoká
rýchlosť10Ventilátor chladenia11Štartér
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Vozidlá s ľavostranným riadením
Poistková skrinka je za spínačom
svetiel v prístrojovej doske. Uchopte
za rukoväť, potiahnite a sklopte nadol spínač svetiel.

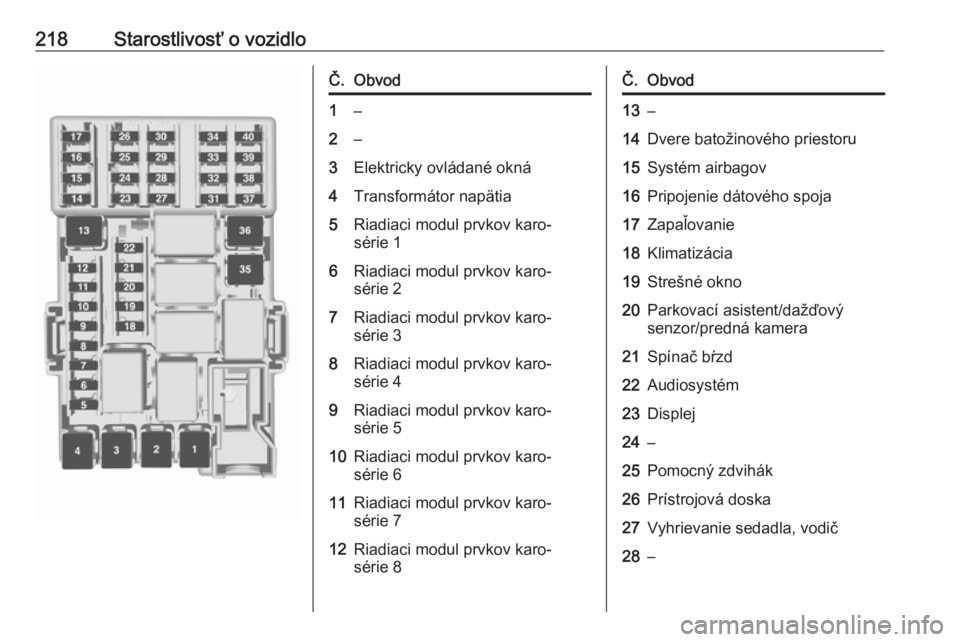

218Starostlivosť o vozidloČ.Obvod1–2–3Elektricky ovládané okná4Transformátor napätia5Riadiaci modul prvkov karo‐
série 16Riadiaci modul prvkov karo‐
série 27Riadiaci modul prvkov karo‐
série 38Riadiaci modul prvkov karo‐
série 49Riadiaci modul prvkov karo‐
série 510Riadiaci modul prvkov karo‐
série 611Riadiaci modul prvkov karo‐
série 712Riadiaci modul prvkov karo‐
série 8Č.Obvod13–14Dvere batožinového priestoru15Systém airbagov16Pripojenie dátového spoja17Zapaľovanie18Klimatizácia19Strešné okno20Parkovací asistent/dažďový
senzor/predná kamera21Spínač bŕzd22Audiosystém23Displej24–25Pomocný zdvihák26Prístrojová doska27Vyhrievanie sedadla, vodič28–
