OPEL CORSA 2017 Manual de Instruções (in Portugues)

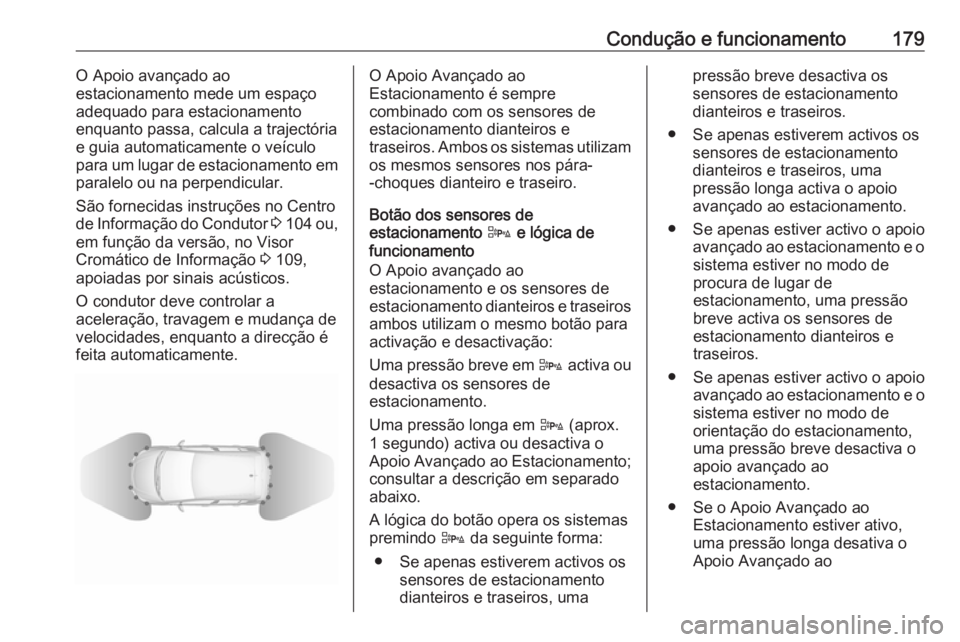

Condução e funcionamento179O Apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajectória
e guia automaticamente o veículo
para um lugar de estacionamento em
paralelo ou na perpendicular.
São fornecidas instruções no Centro
de Informação do Condutor 3 104 ou,
em função da versão, no Visor Cromático de Informação 3 109,
apoiadas por sinais acústicos.
O condutor deve controlar a
aceleração, travagem e mudança de
velocidades, enquanto a direcção é
feita automaticamente.O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros. Ambos os sistemas utilizam
os mesmos sensores nos pára-
-choques dianteiro e traseiro.
Botão dos sensores de
estacionamento D e lógica de
funcionamento
O Apoio avançado ao
estacionamento e os sensores de
estacionamento dianteiros e traseiros
ambos utilizam o mesmo botão para
activação e desactivação:
Uma pressão breve em D activa ou
desactiva os sensores de
estacionamento.
Uma pressão longa em D (aprox.
1 segundo) activa ou desactiva o
Apoio Avançado ao Estacionamento; consultar a descrição em separado
abaixo.
A lógica do botão opera os sistemas
premindo D da seguinte forma:
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, umapressão breve desactiva os
sensores de estacionamento
dianteiros e traseiros.
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão longa activa o apoio
avançado ao estacionamento.
● Se apenas estiver activo o apoio avançado ao estacionamento e osistema estiver no modo de
procura de lugar de
estacionamento, uma pressão
breve activa os sensores de
estacionamento dianteiros e
traseiros.
● Se apenas estiver activo o apoio avançado ao estacionamento e osistema estiver no modo de
orientação do estacionamento,
uma pressão breve desactiva o
apoio avançado ao
estacionamento.
● Se o Apoio Avançado ao Estacionamento estiver ativo,
uma pressão longa desativa o
Apoio Avançado ao

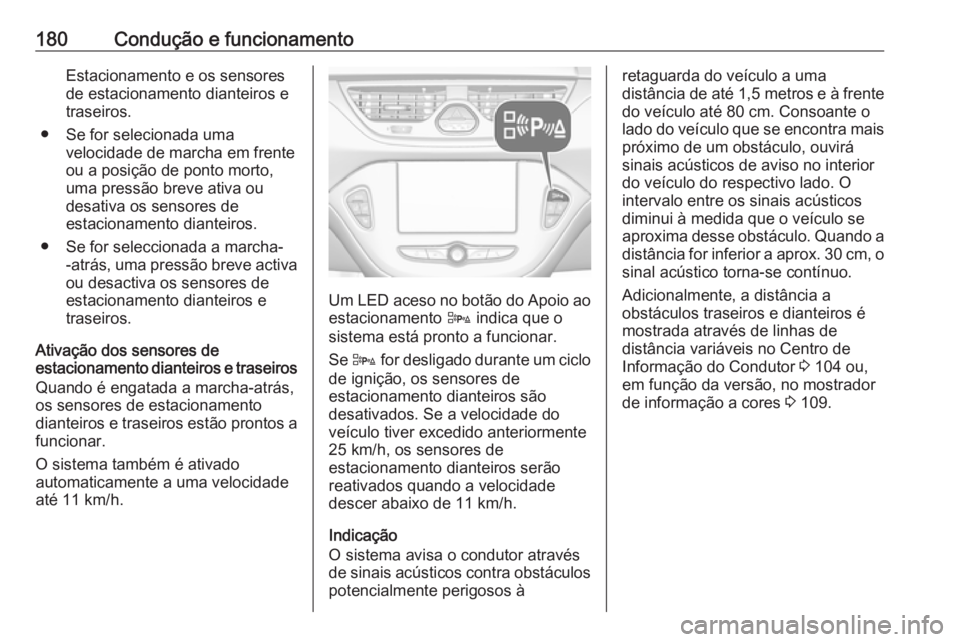

180Condução e funcionamentoEstacionamento e os sensores
de estacionamento dianteiros e
traseiros.
● Se for selecionada uma velocidade de marcha em frente
ou a posição de ponto morto,
uma pressão breve ativa ou
desativa os sensores de
estacionamento dianteiros.
● Se for seleccionada a marcha- -atrás, uma pressão breve activaou desactiva os sensores deestacionamento dianteiros e
traseiros.
Ativação dos sensores de
estacionamento dianteiros e traseiros
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
O sistema também é ativado
automaticamente a uma velocidade
até 11 km/h.
Um LED aceso no botão do Apoio ao estacionamento D indica que o
sistema está pronto a funcionar.
Se D for desligado durante um ciclo
de ignição, os sensores de
estacionamento dianteiros são
desativados. Se a velocidade do
veículo tiver excedido anteriormente
25 km/h, os sensores de
estacionamento dianteiros serão
reativados quando a velocidade
descer abaixo de 11 km/h.
Indicação
O sistema avisa o condutor através
de sinais acústicos contra obstáculos potencialmente perigosos à
retaguarda do veículo a uma
distância de até 1,5 metros e à frente
do veículo até 80 cm. Consoante o
lado do veículo que se encontra mais
próximo de um obstáculo, ouvirá
sinais acústicos de aviso no interior
do veículo do respectivo lado. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Adicionalmente, a distância a
obstáculos traseiros e dianteiros é
mostrada através de linhas de
distância variáveis no Centro de
Informação do Condutor 3 104 ou,
em função da versão, no mostrador
de informação a cores 3 109.

Condução e funcionamento181

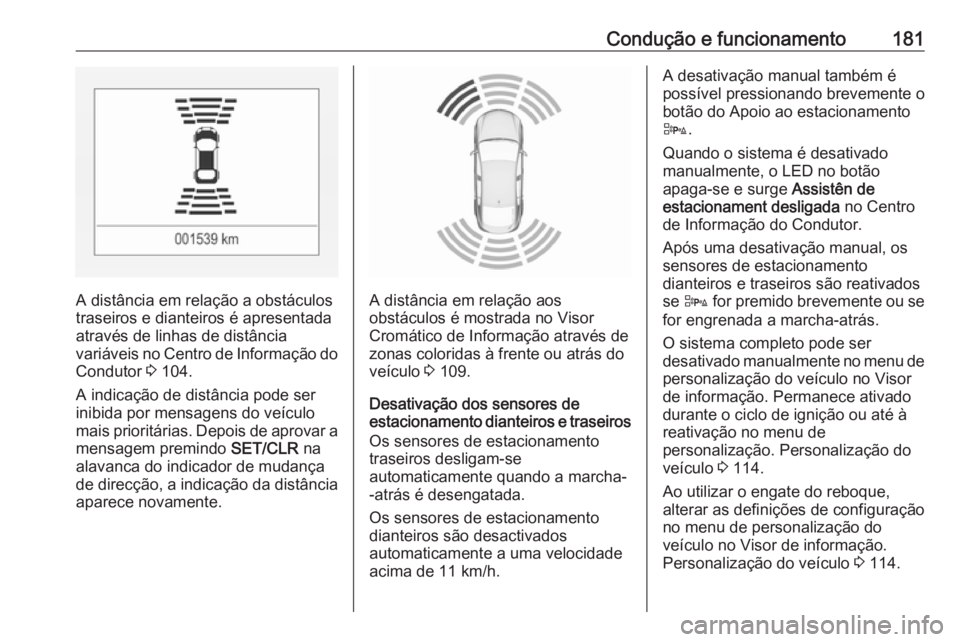

A distância em relação a obstáculos
traseiros e dianteiros é apresentada
através de linhas de distância
variáveis no Centro de Informação do Condutor 3 104.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de aprovar a
mensagem premindo SET/CLR na
alavanca do indicador de mudança de direcção, a indicação da distância aparece novamente.A distância em relação aos
obstáculos é mostrada no Visor
Cromático de Informação através de zonas coloridas à frente ou atrás do
veículo 3 109.
Desativação dos sensores de
estacionamento dianteiros e traseiros
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade acima de 11 km/h.
A desativação manual também é
possível pressionando brevemente o
botão do Apoio ao estacionamento
D .
Quando o sistema é desativado
manualmente, o LED no botão
apaga-se e surge Assistên de
estacionament desligada no Centro
de Informação do Condutor.
Após uma desativação manual, os
sensores de estacionamento
dianteiros e traseiros são reativados
se D for premido brevemente ou se
for engrenada a marcha-atrás.
O sistema completo pode ser
desativado manualmente no menu de
personalização do veículo no Visor
de informação. Permanece ativado
durante o ciclo de ignição ou até à
reativação no menu de
personalização. Personalização do
veículo 3 114.
Ao utilizar o engate do reboque,
alterar as definições de configuração
no menu de personalização do
veículo no Visor de informação.
Personalização do veículo 3 114.

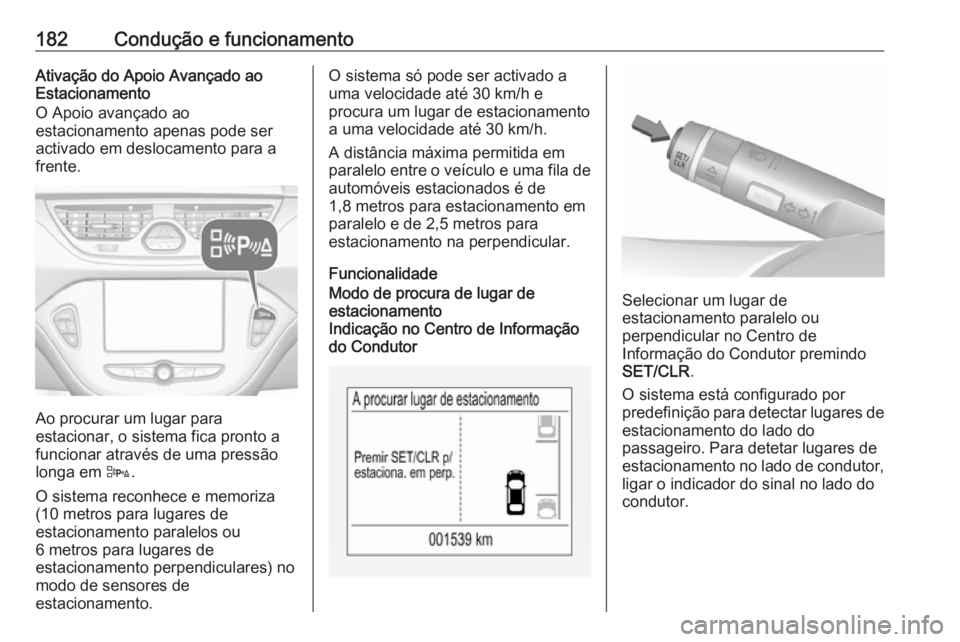

182Condução e funcionamentoAtivação do Apoio Avançado ao
Estacionamento
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.
Ao procurar um lugar para
estacionar, o sistema fica pronto a funcionar através de uma pressão
longa em D.
O sistema reconhece e memoriza
(10 metros para lugares de
estacionamento paralelos ou
6 metros para lugares de
estacionamento perpendiculares) no
modo de sensores de
estacionamento.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida em
paralelo entre o veículo e uma fila de
automóveis estacionados é de
1,8 metros para estacionamento em
paralelo e de 2,5 metros para
estacionamento na perpendicular.
FuncionalidadeModo de procura de lugar de
estacionamento
Indicação no Centro de Informação
do Condutor
Selecionar um lugar de
estacionamento paralelo ou
perpendicular no Centro de
Informação do Condutor premindo SET/CLR .
O sistema está configurado por
predefinição para detectar lugares de
estacionamento do lado do
passageiro. Para detetar lugares de
estacionamento no lado de condutor, ligar o indicador do sinal no lado do
condutor.

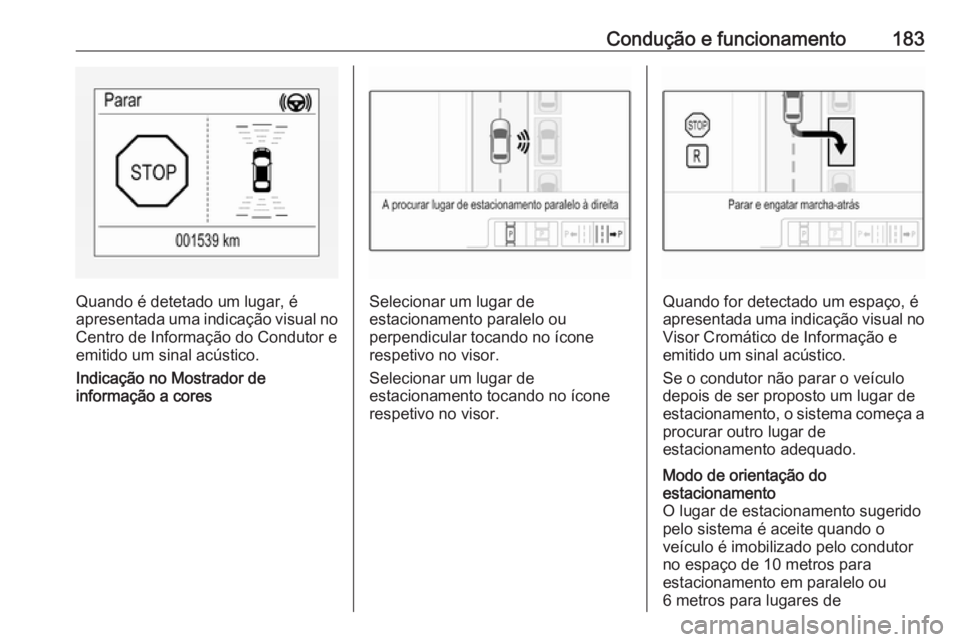

Condução e funcionamento183
Quando é detetado um lugar, é
apresentada uma indicação visual no Centro de Informação do Condutor e
emitido um sinal acústico.
Indicação no Mostrador de
informação a coresSelecionar um lugar de
estacionamento paralelo ou
perpendicular tocando no ícone
respetivo no visor.
Selecionar um lugar de
estacionamento tocando no ícone
respetivo no visor.Quando for detectado um espaço, é
apresentada uma indicação visual no Visor Cromático de Informação e
emitido um sinal acústico.
Se o condutor não parar o veículo
depois de ser proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
Modo de orientação do
estacionamento
O lugar de estacionamento sugerido
pelo sistema é aceite quando o
veículo é imobilizado pelo condutor
no espaço de 10 metros para
estacionamento em paralelo ou
6 metros para lugares de

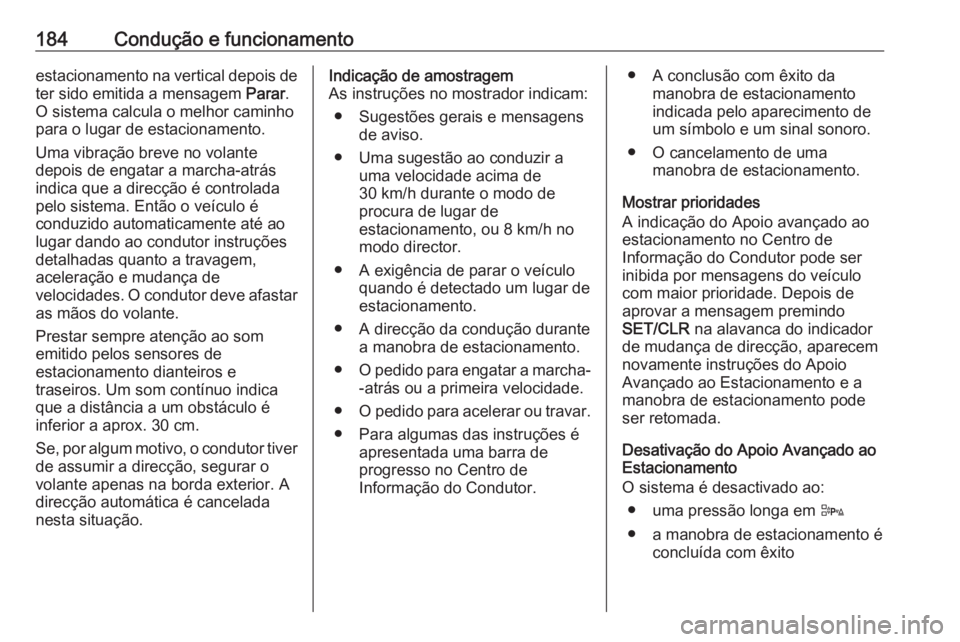

184Condução e funcionamentoestacionamento na vertical depois deter sido emitida a mensagem Parar.
O sistema calcula o melhor caminho para o lugar de estacionamento.
Uma vibração breve no volante
depois de engatar a marcha-atrás
indica que a direcção é controlada
pelo sistema. Então o veículo é
conduzido automaticamente até ao
lugar dando ao condutor instruções
detalhadas quanto a travagem,
aceleração e mudança de
velocidades. O condutor deve afastar
as mãos do volante.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo indica que a distância a um obstáculo é
inferior a aprox. 30 cm.
Se, por algum motivo, o condutor tiver
de assumir a direcção, segurar o
volante apenas na borda exterior. A
direcção automática é cancelada
nesta situação.Indicação de amostragem
As instruções no mostrador indicam:
● Sugestões gerais e mensagens de aviso.
● Uma sugestão ao conduzir a uma velocidade acima de
30 km/h durante o modo de
procura de lugar de
estacionamento, ou 8 km/h no
modo director.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● O pedido para engatar a marcha-
-atrás ou a primeira velocidade.
● O pedido para acelerar ou travar.
● Para algumas das instruções é apresentada uma barra de
progresso no Centro de
Informação do Condutor.● A conclusão com êxito da manobra de estacionamento
indicada pelo aparecimento de
um símbolo e um sinal sonoro.
● O cancelamento de uma manobra de estacionamento.
Mostrar prioridades
A indicação do Apoio avançado ao
estacionamento no Centro de
Informação do Condutor pode ser
inibida por mensagens do veículo
com maior prioridade. Depois de
aprovar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direcção, aparecem
novamente instruções do Apoio
Avançado ao Estacionamento e a
manobra de estacionamento pode
ser retomada.
Desativação do Apoio Avançado ao
Estacionamento
O sistema é desactivado ao:
● uma pressão longa em D
● a manobra de estacionamento é concluída com êxito

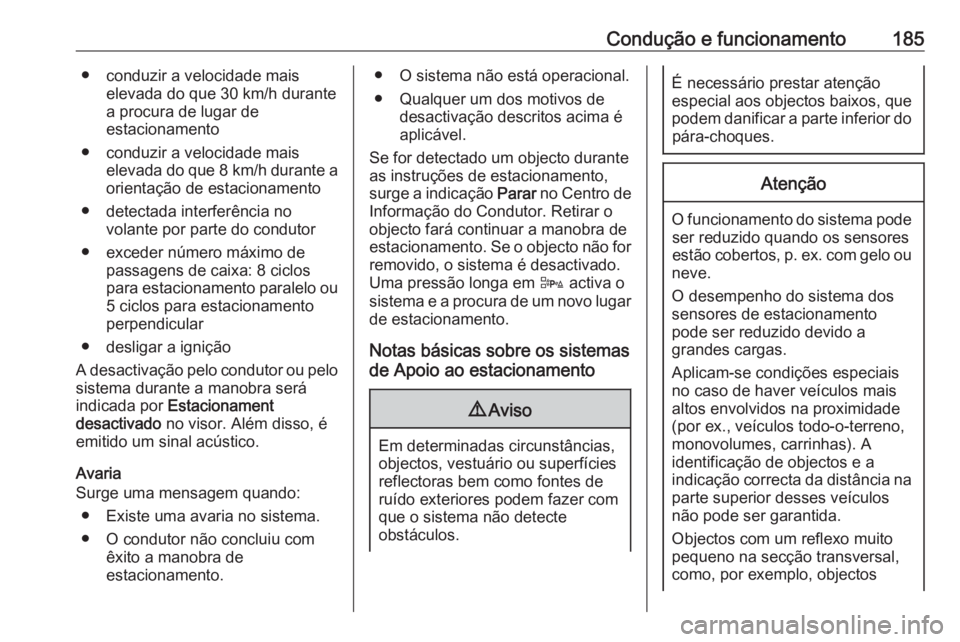

Condução e funcionamento185● conduzir a velocidade maiselevada do que 30 km/h durante
a procura de lugar de
estacionamento
● conduzir a velocidade mais elevada do que 8 km/h durante a
orientação de estacionamento
● detectada interferência no volante por parte do condutor
● exceder número máximo de passagens de caixa: 8 ciclos
para estacionamento paralelo ou 5 ciclos para estacionamento
perpendicular
● desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra será
indicada por Estacionament
desactivado no visor. Além disso, é
emitido um sinal acústico.
Avaria
Surge uma mensagem quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.● O sistema não está operacional.
● Qualquer um dos motivos de desactivação descritos acima é
aplicável.
Se for detectado um objecto durante
as instruções de estacionamento,
surge a indicação Parar no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for removido, o sistema é desactivado.Uma pressão longa em D activa o
sistema e a procura de um novo lugar de estacionamento.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos

186Condução e funcionamentoestreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás, o sistema inicia uma manobra deestacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O
condutor aceita a responsabilidade.
Advertência
Se estiver engatada uma velocidade
de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento serão desativados
quando o sistema de suporte
traseiro for estendido.
Ao engatar a marcha-atrás pela
primeira vez, os sensores de
estacionamento detetarão o sistema de suporte traseiro e emitirão um
aviso sonoro. Premir r ou D
durante breves instantes para
desactivar os sensores de
estacionamento.Advertência
Depois de produzido, o sistema
deve ser calibrado. No sentido de
uma melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada. O sistema apresenta um alerta visual
em cada espelho retrovisor exterior,
se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento que
estão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.

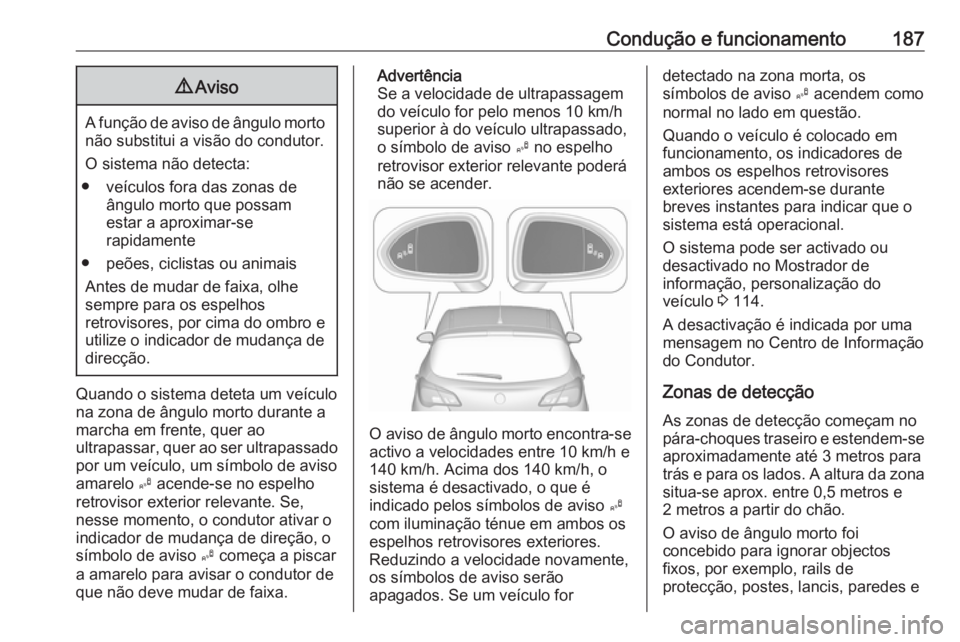

Condução e funcionamento1879Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
amarelo B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso B começa a piscar
a amarelo para avisar o condutor de
que não deve mudar de faixa.
Advertência
Se a velocidade de ultrapassagem
do veículo for pelo menos 10 km/h
superior à do veículo ultrapassado,
o símbolo de aviso B no espelho
retrovisor exterior relevante poderá
não se acender.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se durante
breves instantes para indicar que o
sistema está operacional.
O sistema pode ser activado ou
desactivado no Mostrador de
informação, personalização do
veículo 3 114.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção As zonas de detecção começam no
pára-choques traseiro e estendem-se
aproximadamente até 3 metros para
trás e para os lados. A altura da zona
situa-se aprox. entre 0,5 metros e 2 metros a partir do chão.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos, por exemplo, rails de
protecção, postes, lancis, paredes e

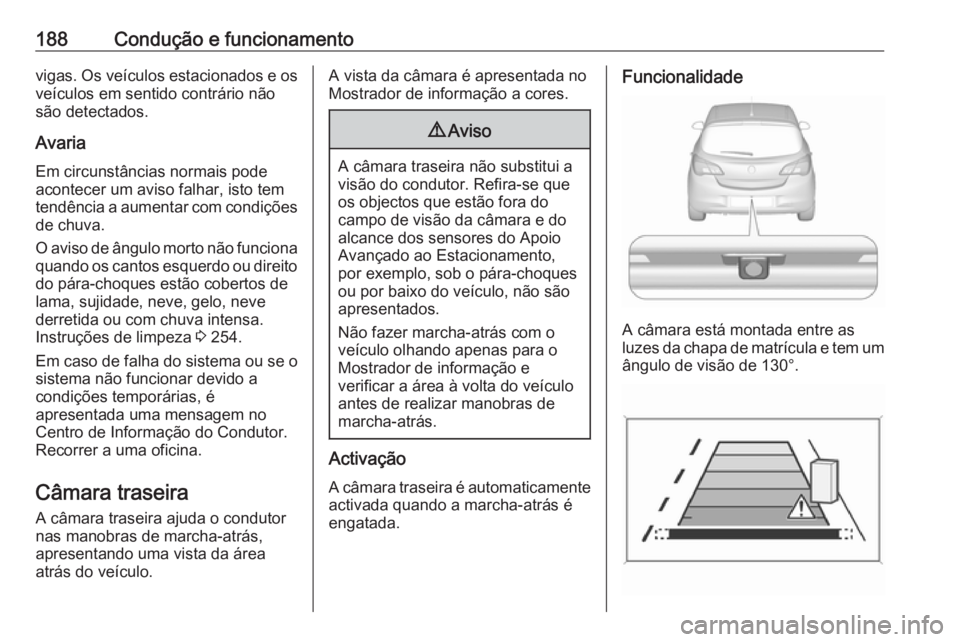

188Condução e funcionamentovigas. Os veículos estacionados e osveículos em sentido contrário não
são detectados.
Avaria
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa. Instruções de limpeza 3 254.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.A vista da câmara é apresentada no Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.
