OPEL CORSA 2017 Manual de Instruções (in Portugues)

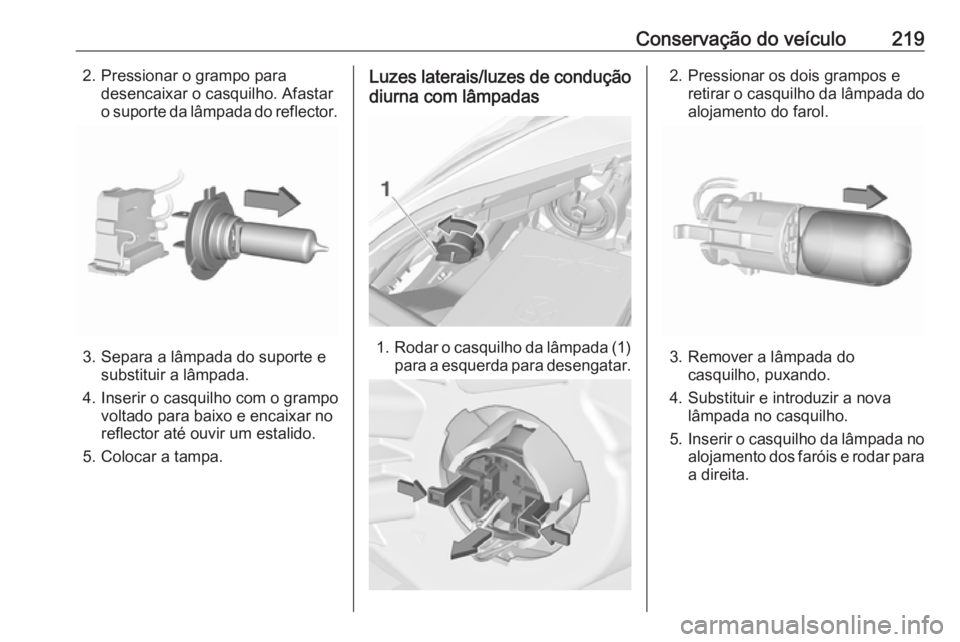

Conservação do veículo2192. Pressionar o grampo paradesencaixar o casquilho. Afastaro suporte da lâmpada do reflector.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o casquilho com o grampo voltado para baixo e encaixar no
reflector até ouvir um estalido.
5. Colocar a tampa.
Luzes laterais/luzes de condução
diurna com lâmpadas
1. Rodar o casquilho da lâmpada (1)
para a esquerda para desengatar.
2. Pressionar os dois grampos e retirar o casquilho da lâmpada do
alojamento do farol.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
alojamento dos faróis e rodar para a direita.

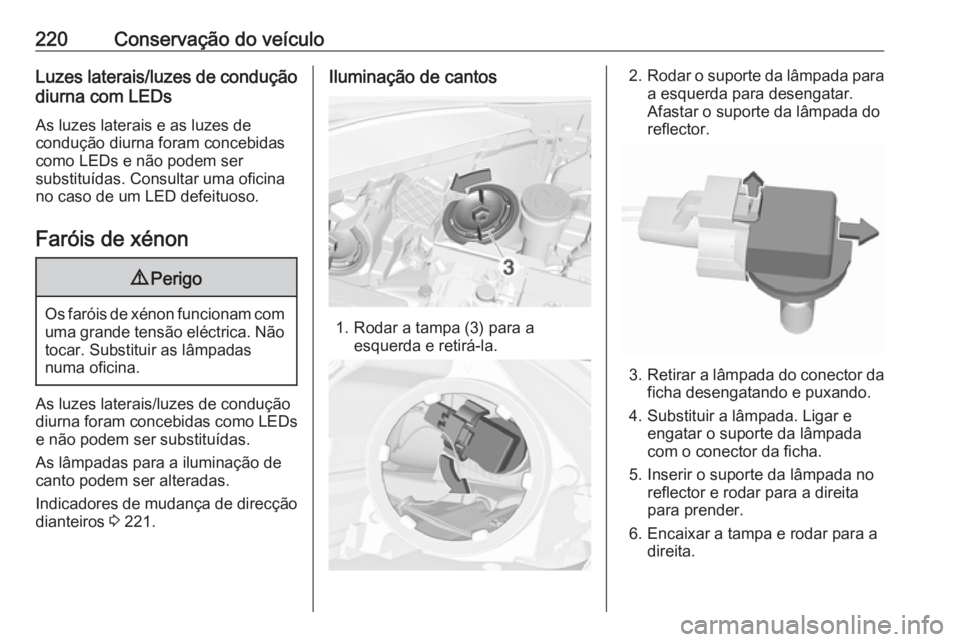

220Conservação do veículoLuzes laterais/luzes de conduçãodiurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.
Faróis de xénon9 Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como LEDs
e não podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.
Indicadores de mudança de direcção
dianteiros 3 221.
Iluminação de cantos
1. Rodar a tampa (3) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Retirar a lâmpada do conector da
ficha desengatando e puxando.
4. Substituir a lâmpada. Ligar e engatar o suporte da lâmpada
com o conector da ficha.
5. Inserir o suporte da lâmpada no reflector e rodar para a direita
para prender.
6. Encaixar a tampa e rodar para a direita.

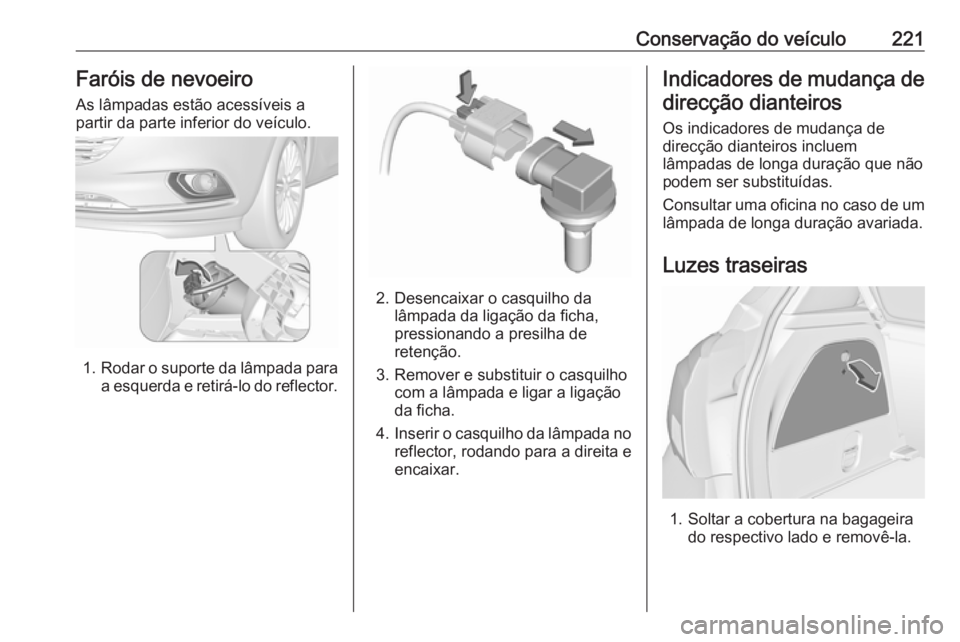

Conservação do veículo221Faróis de nevoeiroAs lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
Indicadores de mudança de
direcção dianteiros
Os indicadores de mudança de
direcção dianteiros incluem
lâmpadas de longa duração que não
podem ser substituídas.
Consultar uma oficina no caso de um lâmpada de longa duração avariada.
Luzes traseiras
1. Soltar a cobertura na bagageira do respectivo lado e removê-la.

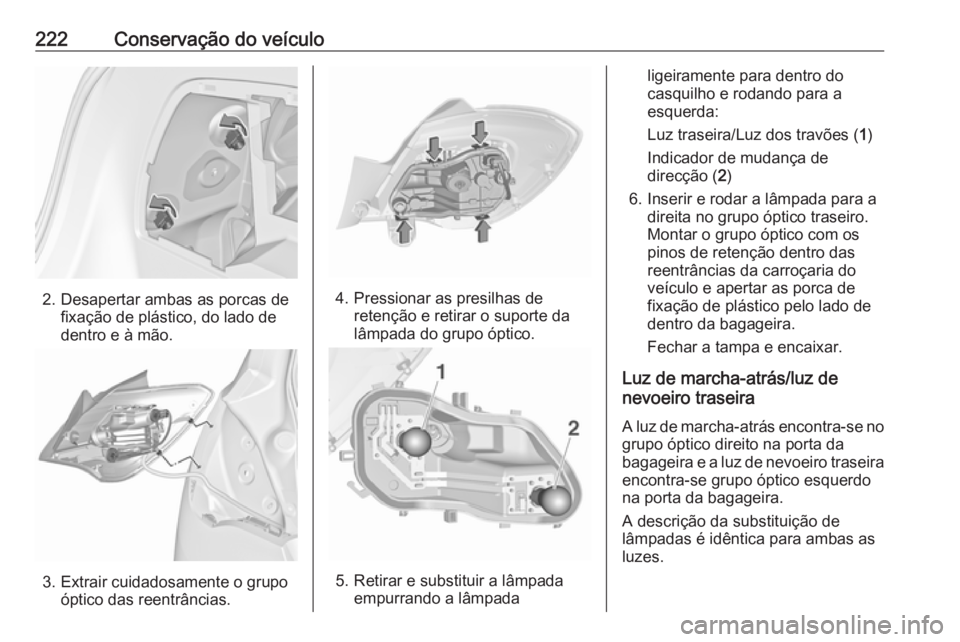

222Conservação do veículo
2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Pressionar as presilhas deretenção e retirar o suporte da
lâmpada do grupo óptico.
5. Retirar e substituir a lâmpada empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando para a
esquerda:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de direcção ( 2)
6. Inserir e rodar a lâmpada para a direita no grupo óptico traseiro.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porca de
fixação de plástico pelo lado de
dentro da bagageira.
Fechar a tampa e encaixar.
Luz de marcha-atrás/luz de nevoeiro traseira
A luz de marcha-atrás encontra-se no grupo óptico direito na porta da
bagageira e a luz de nevoeiro traseira
encontra-se grupo óptico esquerdo
na porta da bagageira.
A descrição da substituição de
lâmpadas é idêntica para ambas as
luzes.

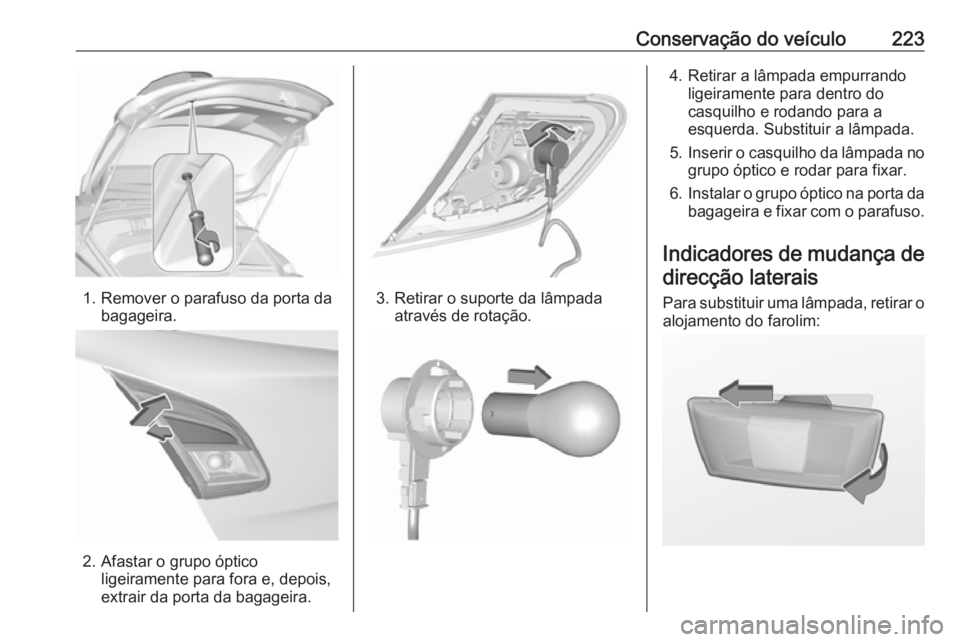

Conservação do veículo223
1. Remover o parafuso da porta dabagageira.
2. Afastar o grupo ópticoligeiramente para fora e, depois,
extrair da porta da bagageira.
3. Retirar o suporte da lâmpada através de rotação.
4. Retirar a lâmpada empurrandoligeiramente para dentro do
casquilho e rodando para a
esquerda. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para fixar.
6. Instalar o grupo óptico na porta da
bagageira e fixar com o parafuso.
Indicadores de mudança de
direcção laterais
Para substituir uma lâmpada, retirar o alojamento do farolim:

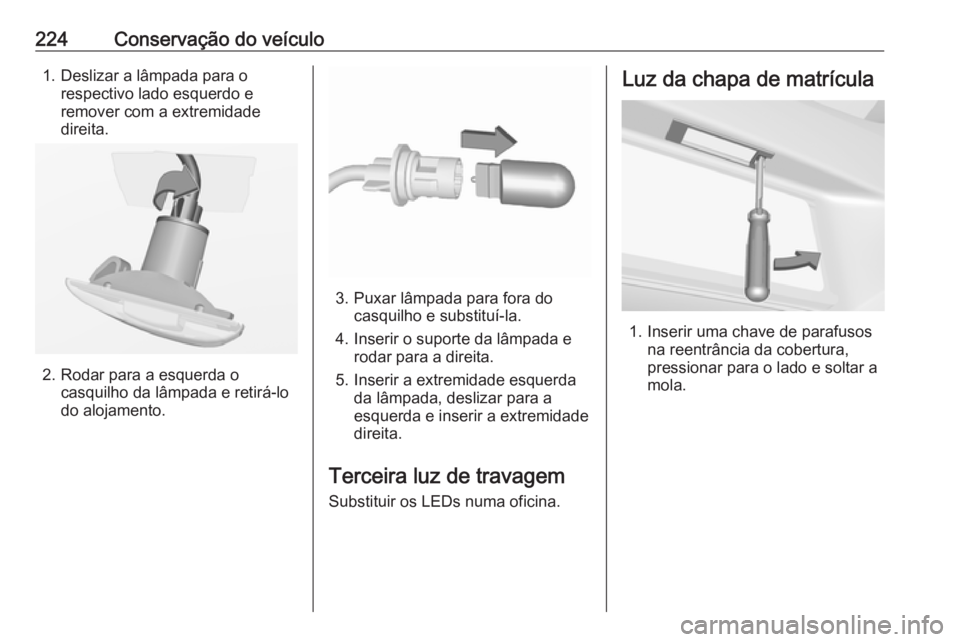

224Conservação do veículo1. Deslizar a lâmpada para orespectivo lado esquerdo e
remover com a extremidade
direita.
2. Rodar para a esquerda o casquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.

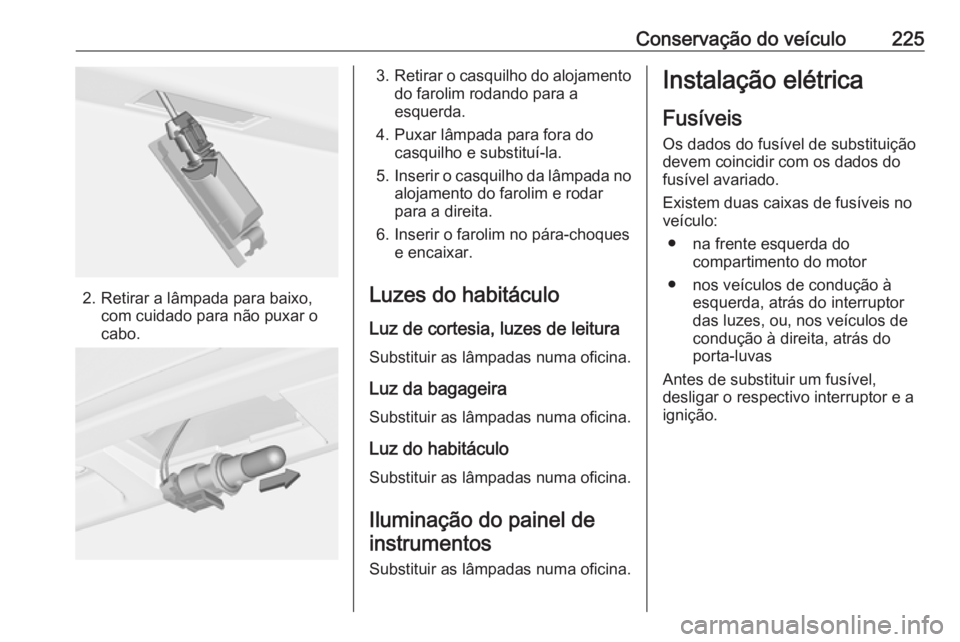

Conservação do veículo225
2. Retirar a lâmpada para baixo,com cuidado para não puxar o
cabo.
3. Retirar o casquilho do alojamento
do farolim rodando para a
esquerda.
4. Puxar lâmpada para fora do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento do farolim e rodar
para a direita.
6. Inserir o farolim no pára-choques e encaixar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Luz do habitáculo
Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos de condução à esquerda, atrás do interruptordas luzes, ou, nos veículos de
condução à direita, atrás do
porta-luvas
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.

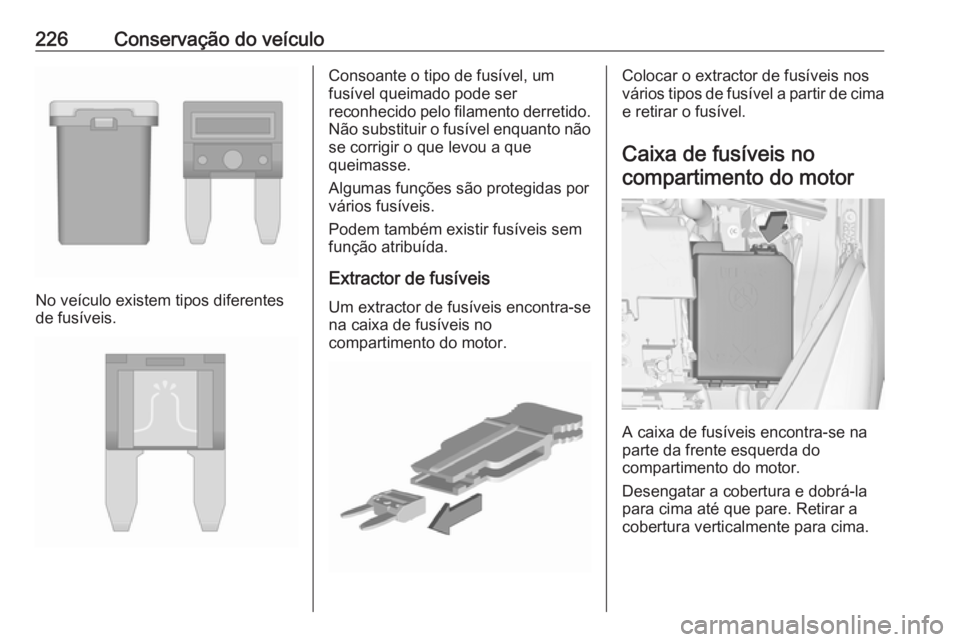

226Conservação do veículo
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

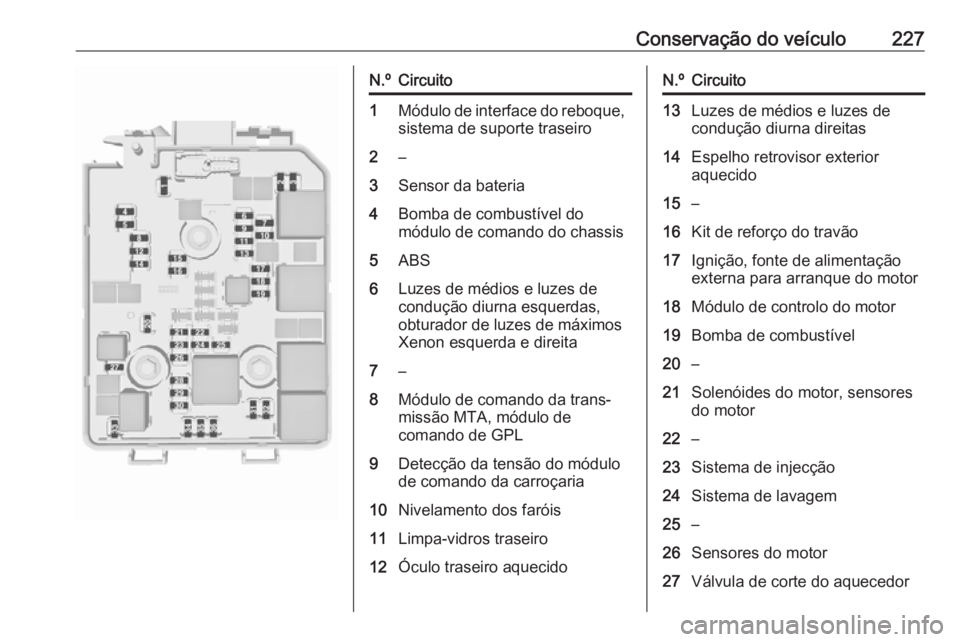

Conservação do veículo227N.ºCircuito1Módulo de interface do reboque,
sistema de suporte traseiro2–3Sensor da bateria4Bomba de combustível do módulo de comando do chassis5ABS6Luzes de médios e luzes de
condução diurna esquerdas,
obturador de luzes de máximos
Xenon esquerda e direita7–8Módulo de comando da trans‐
missão MTA, módulo de
comando de GPL9Detecção da tensão do módulo
de comando da carroçaria10Nivelamento dos faróis11Limpa-vidros traseiro12Óculo traseiro aquecidoN.ºCircuito13Luzes de médios e luzes de
condução diurna direitas14Espelho retrovisor exterior
aquecido15–16Kit de reforço do travão17Ignição, fonte de alimentação
externa para arranque do motor18Módulo de controlo do motor19Bomba de combustível20–21Solenóides do motor, sensores
do motor22–23Sistema de injecção24Sistema de lavagem25–26Sensores do motor27Válvula de corte do aquecedor

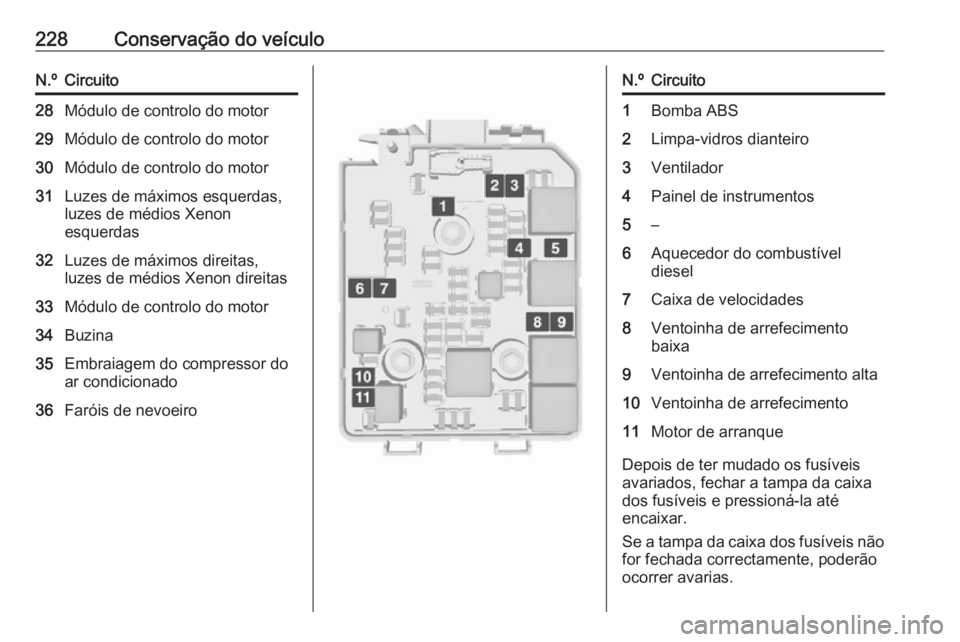

228Conservação do veículoN.ºCircuito28Módulo de controlo do motor29Módulo de controlo do motor30Módulo de controlo do motor31Luzes de máximos esquerdas,
luzes de médios Xenon
esquerdas32Luzes de máximos direitas,
luzes de médios Xenon direitas33Módulo de controlo do motor34Buzina35Embraiagem do compressor do
ar condicionado36Faróis de nevoeiroN.ºCircuito1Bomba ABS2Limpa-vidros dianteiro3Ventilador4Painel de instrumentos5–6Aquecedor do combustível
diesel7Caixa de velocidades8Ventoinha de arrefecimento
baixa9Ventoinha de arrefecimento alta10Ventoinha de arrefecimento11Motor de arranque
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
