Page 11 of 279

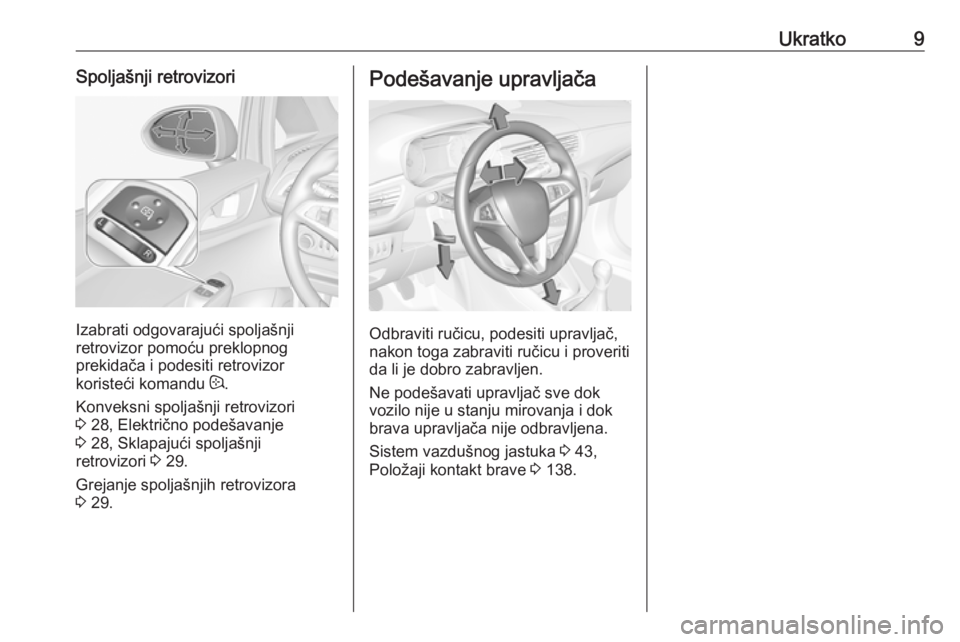

Ukratko9Spoljašnji retrovizori
Izabrati odgovarajući spoljašnji
retrovizor pomoću preklopnog
prekidača i podesiti retrovizor
koristeći komandu :.
Konveksni spoljašnji retrovizori
3 28, Električno podešavanje
3 28, Sklapajući spoljašnji
retrovizori 3 29.
Grejanje spoljašnjih retrovizora
3 29.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljen.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 43,
Položaji kontakt brave 3 138.
Page 12 of 279

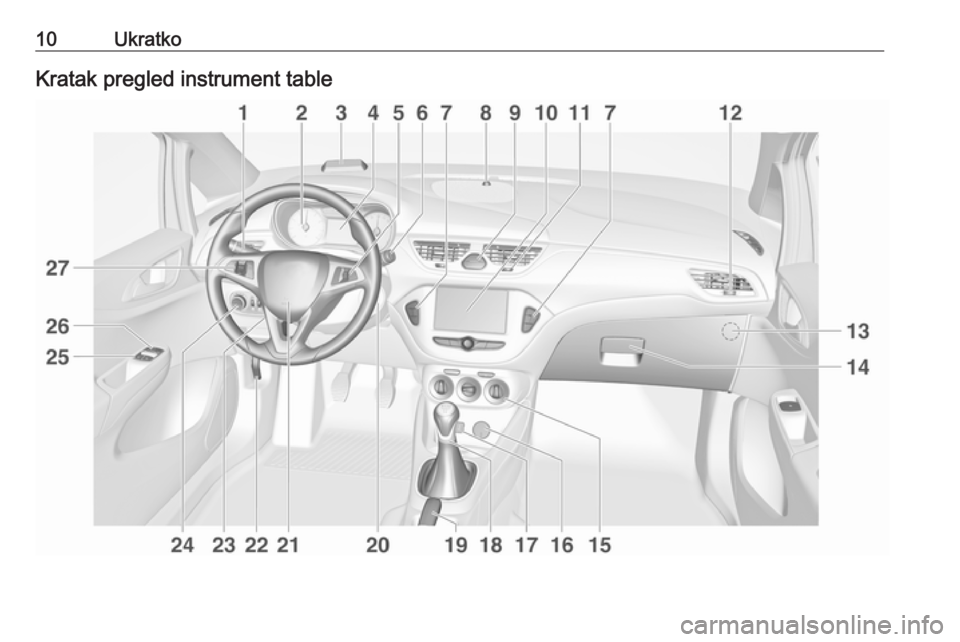

10UkratkoKratak pregled instrument table
Page 13 of 279
Ukratko111Signali za skretanje i
menjanje saobraćajne
trake, svetlosni signal
(ablend) prednjih svetla,
oborena svetla i duga svetla 121
Svetlo prilikom izlaska ........ 125
Parkirna svetla (poziciona
svetla) ................................. 122
Dugmad informacionog
centra za vozača ...................98
2 Instrumenti ........................... 84
3 Indikator upozorenja o
čeonom sudaru ..................162
4 informacioni centar za
vozača ................................... 98
5 Komande Infotainment
sistema ................................. 76
6 Brisači vetrobranskog
stakla, sistem za pranje
vetrobrana, brisač zadnjeg
prozora, sistem za pranje
zadnjeg prozora ....................77
7 Sistem centralnog
zaključavanja ........................ 23
Gradski režim ...................... 158
Birač goriva ........................... 86Dugme "Eco" sistema za
zaustavljanje i pokretanje ...140
Sistem kontrole
proklizavanja ...................... 156
Elektronsko upravljanje
stabilnosti ........................... 157
Pomoć pri parkiranju ..........165
Grejanje sedišta ....................40
Grejani upravljač ...................76
8 LED stanja alarmnog
sistema zaštite od krađe ......27
9 Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............120
Kontrolna lampica za
deaktiviranje vazdušnih
jastuka .................................. 93
Kontrolna lampica za
sigurnosni pojas suvozača ...92
10 Informacioni displej u boji ..103
Grafički Informacioni displej 104
11 Srednji ventilacioni otvori ...135
12 Bočni ventilacioni otvori
kod suvozača ...................... 13513Prekidač za isključivanje
vazdušnog jastuka (iza
poklopca kasete za
rukavice) .............................. 48
14 Kaseta za rukavice ............... 57
15 Sistem upravljanja klimom ..127
16 Utičnica ................................. 82
17 USB ulaz ............................... 10
18 Ručica menjača, menjač ....149
19 Parkirna kočnica .................155
20 Kontakt brava sa bravom
upravljača ........................... 138
21 Sirena ................................... 77
Vazdušni jastuk vozača .......46
22 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 198
23 Podešavanje upravljača .......76
24 Prekidač za svetlo ..............116
Podešavanje dometa
snopa prednjih svetla .........118
Zadnje svetlo za maglu ......122

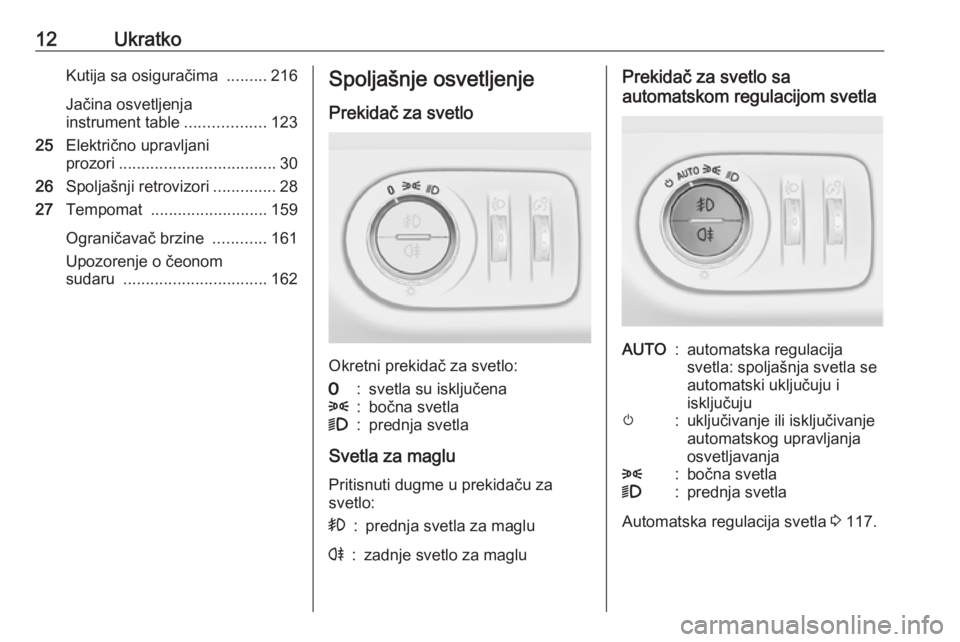

Page 14 of 279
12UkratkoKutija sa osiguračima .........216
Jačina osvetljenja
instrument table ..................123
25 Električno upravljani
prozori ................................... 30
26 Spoljašnji retrovizori ..............28
27 Tempomat .......................... 159
Ograničavač brzine ............161
Upozorenje o čeonom
sudaru ................................ 162Spoljašnje osvetljenje
Prekidač za svetlo
Okretni prekidač za svetlo:
7:svetla su isključena8:bočna svetla9:prednja svetla
Svetla za maglu Pritisnuti dugme u prekidaču za
svetlo:
>:prednja svetla za maglur:zadnje svetlo za magluPrekidač za svetlo sa
automatskom regulacijom svetlaAUTO:automatska regulacija
svetla: spoljašnja svetla se
automatski uključuju i
isključujum:uključivanje ili isključivanje
automatskog upravljanja
osvetljavanja8:bočna svetla9:prednja svetla
Automatska regulacija svetla 3 117.
Page 15 of 279

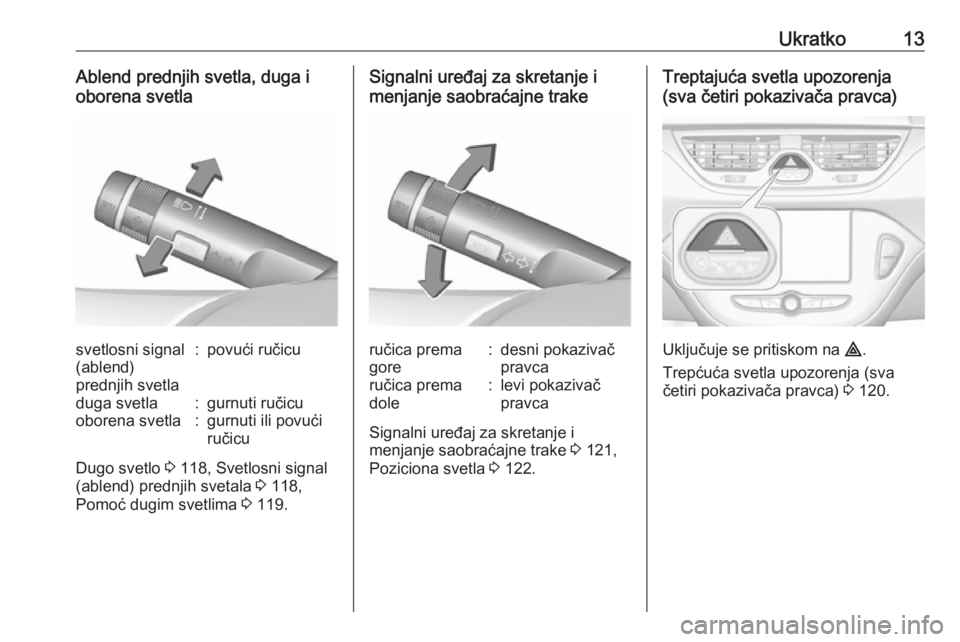

Ukratko13Ablend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Dugo svetlo 3 118, Svetlosni signal
(ablend) prednjih svetala 3 118,
Pomoć dugim svetlima 3 119.
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 121,
Poziciona svetla 3 122.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Trepćuća svetla upozorenja (sva četiri pokazivača pravca) 3 120.
Page 16 of 279

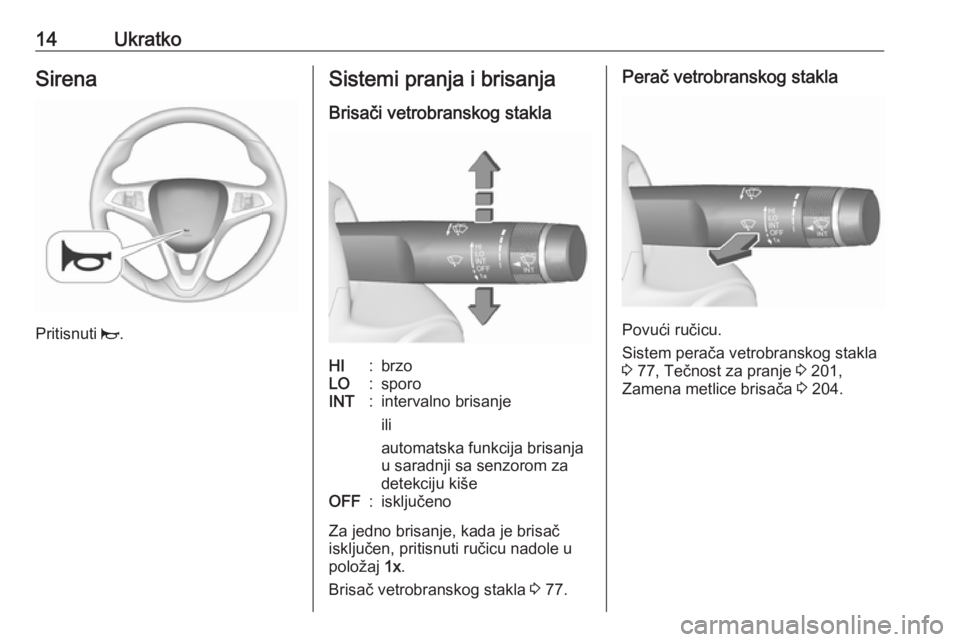

14UkratkoSirena
Pritisnuti j.
Sistemi pranja i brisanja
Brisači vetrobranskog staklaHI:brzoLO:sporoINT:intervalno brisanje
ili
automatska funkcija brisanja
u saradnji sa senzorom za
detekciju kišeOFF:isključeno
Za jedno brisanje, kada je brisač
isključen, pritisnuti ručicu nadole u položaj 1x.
Brisač vetrobranskog stakla 3 77.
Perač vetrobranskog stakla
Povući ručicu.
Sistem perača vetrobranskog stakla
3 77, Tečnost za pranje 3 201,
Zamena metlice brisača 3 204.
Page 17 of 279

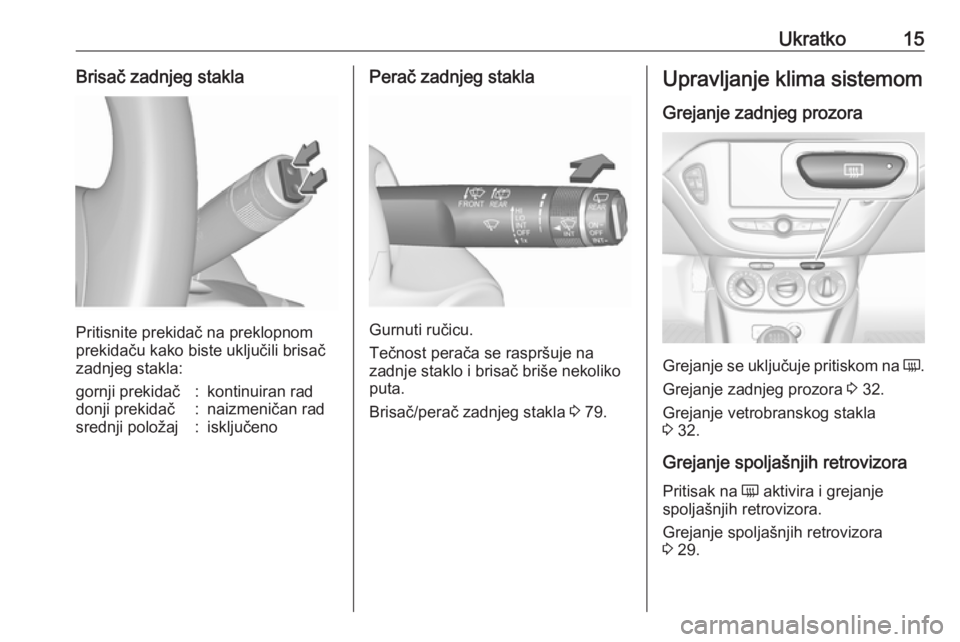

Ukratko15Brisač zadnjeg stakla
Pritisnite prekidač na preklopnom
prekidaču kako biste uključili brisač
zadnjeg stakla:
gornji prekidač:kontinuiran raddonji prekidač:naizmeničan radsrednji položaj:isključenoPerač zadnjeg stakla
Gurnuti ručicu.
Tečnost perača se raspršuje na
zadnje staklo i brisač briše nekoliko puta.
Brisač/perač zadnjeg stakla 3 79.
Upravljanje klima sistemom
Grejanje zadnjeg prozora
Grejanje se uključuje pritiskom na Ü.
Grejanje zadnjeg prozora 3 32.
Grejanje vetrobranskog stakla
3 32.
Grejanje spoljašnjih retrovizora
Pritisak na Ü aktivira i grejanje
spoljašnjih retrovizora.
Grejanje spoljašnjih retrovizora
3 29.
Page 18 of 279

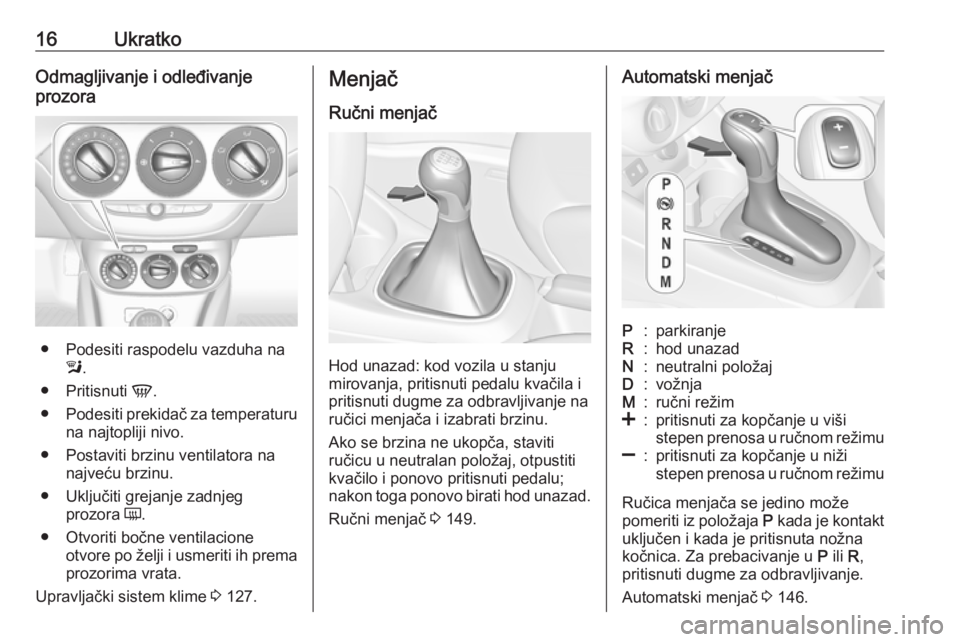

16UkratkoOdmagljivanje i odleđivanje
prozora
● Podesiti raspodelu vazduha na l.
● Pritisnuti V.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Upravljački sistem klime 3 127.
Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, pritisnuti pedalu kvačila i
pritisnuti dugme za odbravljivanje na
ručici menjača i izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu; nakon toga ponovo birati hod unazad.
Ručni menjač 3 149.
Automatski menjačP:parkiranjeR:hod unazadN:neutralni položajD:vožnjaM:ručni režim<:pritisnuti za kopčanje u viši
stepen prenosa u ručnom režimu]:pritisnuti za kopčanje u niži
stepen prenosa u ručnom režimu
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 146.
Page 19 of 279

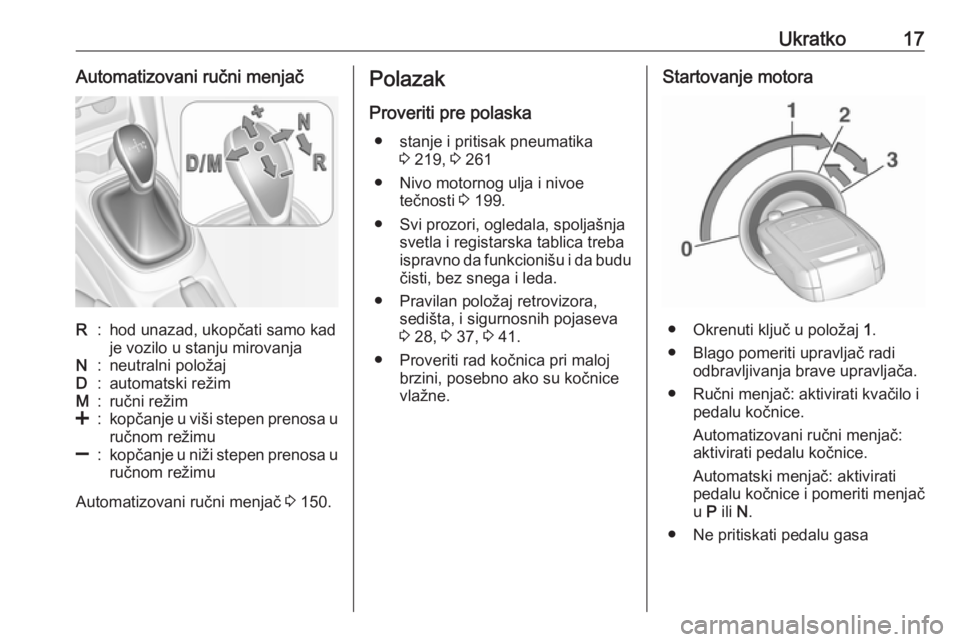

Ukratko17Automatizovani ručni menjačR:hod unazad, ukopčati samo kad
je vozilo u stanju mirovanjaN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa u ručnom režimu]:kopčanje u niži stepen prenosa u
ručnom režimu
Automatizovani ručni menjač 3 150.
Polazak
Proveriti pre polaska ● stanje i pritisak pneumatika 3 219, 3 261
● Nivo motornog ulja i nivoe tečnosti 3 199.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
ispravno da funkcionišu i da budu
čisti, bez snega i leda.
● Pravilan položaj retrovizora, sedišta, i sigurnosnih pojaseva
3 28, 3 37, 3 41.
● Proveriti rad kočnica pri maloj brzini, posebno ako su kočnicevlažne.Startovanje motora
● Okrenuti ključ u položaj 1.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Ručni menjač: aktivirati kvačilo i pedalu kočnice.
Automatizovani ručni menjač: aktivirati pedalu kočnice.
Automatski menjač: aktivirati
pedalu kočnice i pomeriti menjač
u P ili N.
● Ne pritiskati pedalu gasa
Page 20 of 279

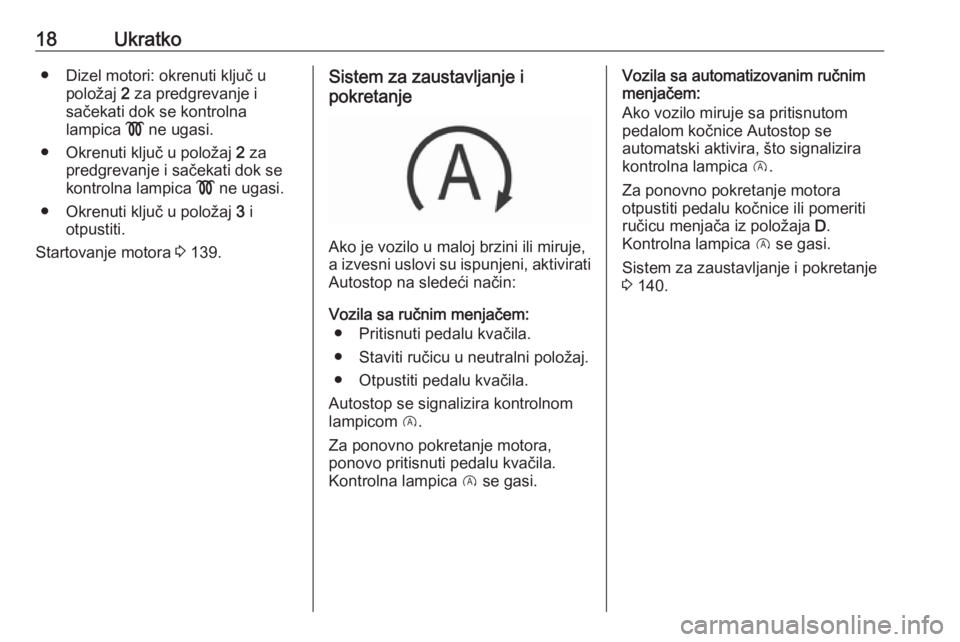

18Ukratko● Dizel motori: okrenuti ključ upoložaj 2 za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi.
● Okrenuti ključ u položaj 2 za
predgrevanje i sačekati dok se
kontrolna lampica ! ne ugasi.
● Okrenuti ključ u položaj 3 i
otpustiti.
Startovanje motora 3 139.Sistem za zaustavljanje i
pokretanje
Ako je vozilo u maloj brzini ili miruje,
a izvesni uslovi su ispunjeni, aktivirati
Autostop na sledeći način:
Vozila sa ručnim menjačem: ● Pritisnuti pedalu kvačila.
● Staviti ručicu u neutralni položaj.
● Otpustiti pedalu kvačila.
Autostop se signalizira kontrolnom
lampicom D.
Za ponovno pokretanje motora,
ponovo pritisnuti pedalu kvačila.
Kontrolna lampica D se gasi.
Vozila sa automatizovanim ručnim
menjačem:
Ako vozilo miruje sa pritisnutom
pedalom kočnice Autostop se
automatski aktivira, što signalizira
kontrolna lampica D.
Za ponovno pokretanje motora
otpustiti pedalu kočnice ili pomeriti
ručicu menjača iz položaja D.
Kontrolna lampica D se gasi.
Sistem za zaustavljanje i pokretanje
3 140.
