OPEL CORSA E 2017.5 Instruktionsbog (in Danish)

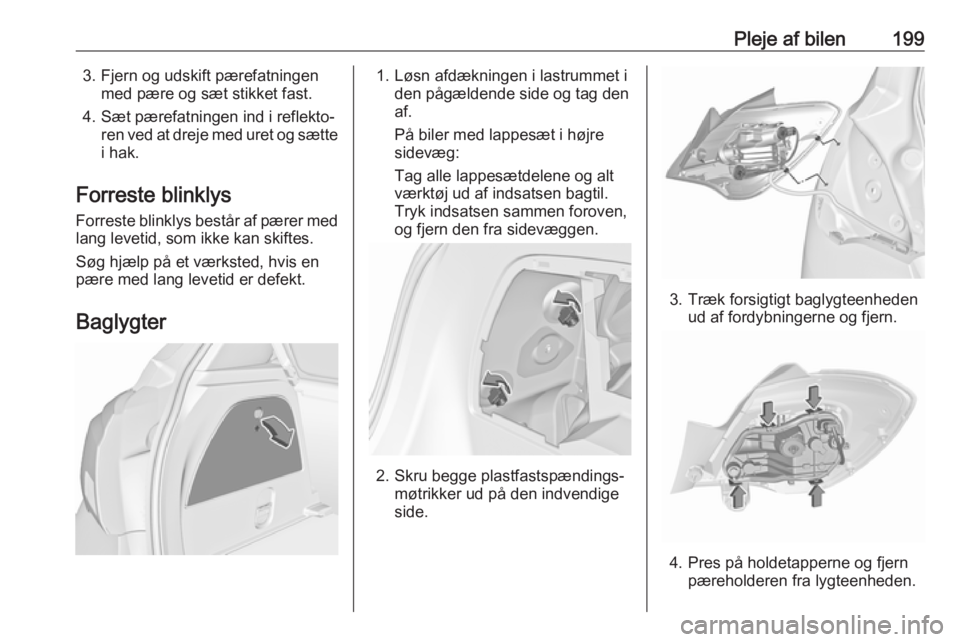

Pleje af bilen1993. Fjern og udskift pærefatningenmed pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflekto‐ ren ved at dreje med uret og sættei hak.
Forreste blinklys Forreste blinklys består af pærer med lang levetid, som ikke kan skiftes.
Søg hjælp på et værksted, hvis en
pære med lang levetid er defekt.
Baglygter1. Løsn afdækningen i lastrummet i den pågældende side og tag den
af.
På biler med lappesæt i højre
sidevæg:
Tag alle lappesætdelene og alt
værktøj ud af indsatsen bagtil.
Tryk indsatsen sammen foroven,
og fjern den fra sidevæggen.
2. Skru begge plastfastspændings‐ møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Pres på holdetapperne og fjernpæreholderen fra lygteenheden.

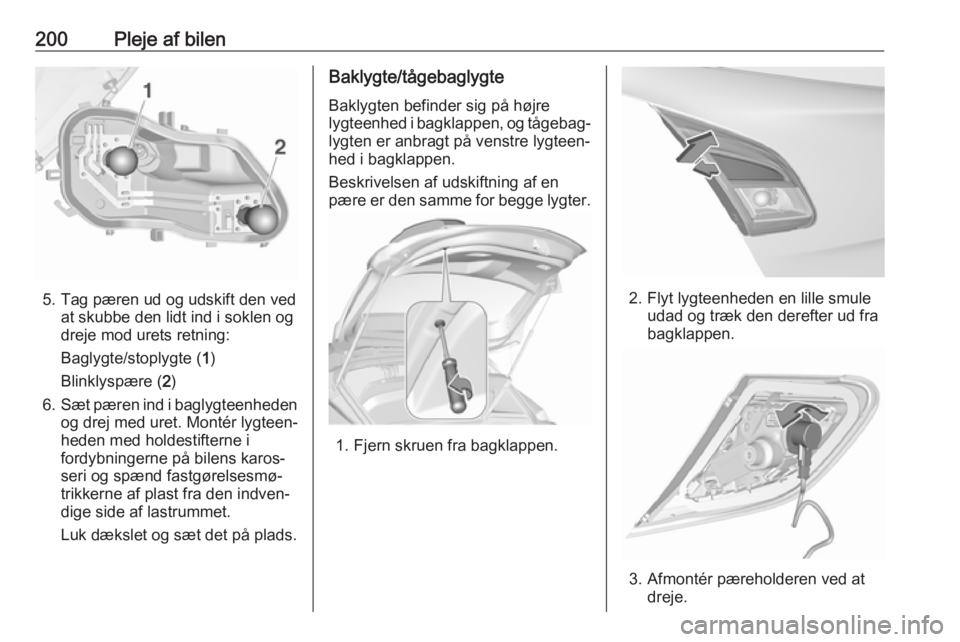

200Pleje af bilen
5. Tag pæren ud og udskift den vedat skubbe den lidt ind i soklen og
dreje mod urets retning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
6. Sæt pæren ind i baglygteenheden
og drej med uret. Montér lygteen‐
heden med holdestifterne i
fordybningerne på bilens karos‐
seri og spænd fastgørelsesmø‐
trikkerne af plast fra den indven‐
dige side af lastrummet.
Luk dækslet og sæt det på plads.
Baklygte/tågebaglygte
Baklygten befinder sig på højre
lygteenhed i bagklappen, og tågebag‐
lygten er anbragt på venstre lygteen‐
hed i bagklappen.
Beskrivelsen af udskiftning af en
pære er den samme for begge lygter.
1. Fjern skruen fra bagklappen.
2. Flyt lygteenheden en lille smule udad og træk den derefter ud fra
bagklappen.
3. Afmontér pæreholderen ved at dreje.

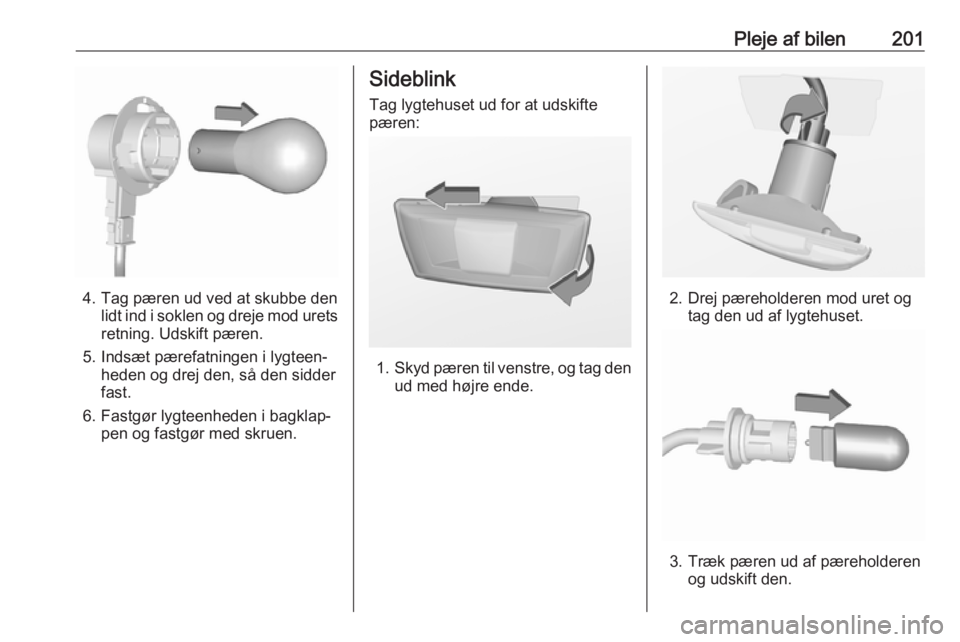

Pleje af bilen201
4. Tag pæren ud ved at skubbe denlidt ind i soklen og dreje mod urets
retning. Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den, så den sidder
fast.
6. Fastgør lygteenheden i bagklap‐ pen og fastgør med skruen.
Sideblink
Tag lygtehuset ud for at udskiftepæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret og tag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.

202Pleje af bilen4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Højtplaceret stoplys Få lysdioderne udskiftet af et værk‐
sted.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
2. Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.
4. Træk pæren ud af pæreholderen og udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Indsæt lygte i kofangeren og lad den gå i hak.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Loftslys
Få pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.

Pleje af bilen203Elektrisk system
Sikringer
Den nye sikring skal være i overens‐ stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler, bag lyskontakten, eller i højrestyredebiler, bag handskerummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra, alt efter sikringstypen, og
træk sikringen ud.

204Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
Nr.Strømkreds1Anhængerinterfacemodul,
bagmonteret cykelholder2–3Batterisensor4Chassisstyremodul, brændstof‐
pumpe5ABS6Nærlys og kørelys venstre,
Xenon-fjernlysafbryder venstre
og højre7–8MTA gearkassestyremodul,
LPG-styremodul9Karosseristyremodul, spæn‐
dingsregistrering10Indstilling af forlygter11Bagrudevisker12El-bagrude13Nærlys og kørelys højre

Pleje af bilen205Nr.Strømkreds14El-opvarmet sidespejl15–16Bræmsekraftforstærkersæt17Tænding, startkraftforsyning18Motorstyreenhed19Brændstofpumpe20–21Motorsolenoider, motorfølere22–23Indsprøjtningssystem24Sprinklersystem25–26Motorsensorer27Lukkeventil for varmeapparat28Motorstyreenhed29Motorstyreenhed30MotorstyreenhedNr.Strømkreds31Fjernlys venstre, Xenon-nærlys
venstre32Fjernlys højre, Xenon-nærlys
højre33Motorstyreenhed34Horn35Klimaanlægskompressor,
kobling36Tågeforlygter

206Pleje af bilenNr.Strømkreds1ABS-pumpe2Forrudevisker3Blæser4Instrumentbræt5Køleblæser6Dieselvarmeapparat7Gearkasse8Køleblæser9Køleblæser10Køleblæser11Starter
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen sidder bag lyskontak‐
ten i instrumentpanelet. Hold fat i
håndtaget, træk og vip lyskontakten
ned.

Pleje af bilen207Nr.Strømkreds1–2–3El-betjente ruder4Spændingstransformer5Karrosseristyreenhed 16Karrosseristyreenhed 27Karrosseristyreenhed 38Karrosseristyreenhed 49Karrosseristyreenhed 510Karrosseristyreenhed 611Karrosseristyreenhed 712Karrosseristyreenhed 813–14Bagklap15Airbagsystem16Dataforbindelse17TændingenNr.Strømkreds18Klimaanlæg19Soltag20Parkeringsassistent/regn‐
sensor/frontkamera21Bremsekontakt22Lydsystem23Visning24–25Ekstra donkraft26Instrumentbræt27–28–29–30–31Horn32–33Opvarmet ratNr.Strømkreds34–35Lappesæt36–37Bagrudevisker38Lighter39El-ruder/soltag/automatisk gear‐
kassedisplay40–

208Pleje af bilenBilens værktøj
Værktøj
Biler med lappesæt
Værktøjerne befinder sig sammen
med trækøjet og dækreparationssæt‐
tet i lastrummet under gulvafdæknin‐
gen.
På OPC- eller LPG-modeller med bagmonteret cykelholder eller
dobbelt lastrumsgulv er værktøjerne
placeret sammen med trækøjet og
dækreparationssættet i højre side af
lastrummet bag en afdækning.
Biler med reservehjul
Donkraften, hjulboltnøglen og visse
værktøjer befinder sig i højre side af
lastrummet bag en afdækning 3 68.
