OPEL CORSA E 2017.5 Uputstvo za upotrebu (in Serbian)

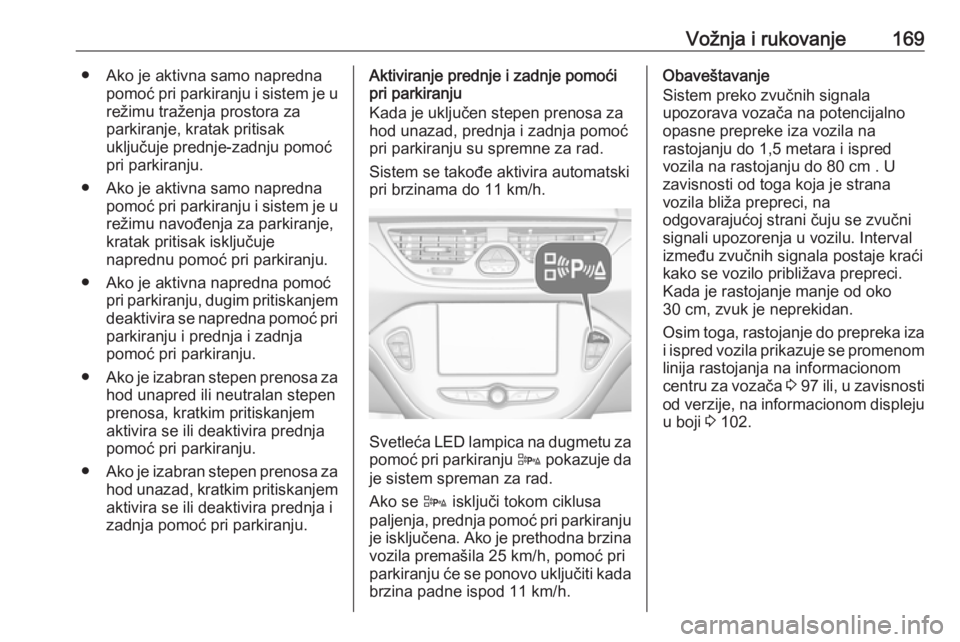

Vožnja i rukovanje169● Ako je aktivna samo naprednapomoć pri parkiranju i sistem je urežimu traženja prostora za
parkiranje, kratak pritisak
uključuje prednje-zadnju pomoć
pri parkiranju.
● Ako je aktivna samo napredna pomoć pri parkiranju i sistem je u
režimu navođenja za parkiranje,
kratak pritisak isključuje
naprednu pomoć pri parkiranju.
● Ako je aktivna napredna pomoć pri parkiranju, dugim pritiskanjemdeaktivira se napredna pomoć priparkiranju i prednja i zadnja
pomoć pri parkiranju.
● Ako je izabran stepen prenosa za
hod unapred ili neutralan stepen
prenosa, kratkim pritiskanjem aktivira se ili deaktivira prednja
pomoć pri parkiranju.
● Ako je izabran stepen prenosa za
hod unazad, kratkim pritiskanjem
aktivira se ili deaktivira prednja i
zadnja pomoć pri parkiranju.Aktiviranje prednje i zadnje pomoći
pri parkiranju
Kada je uključen stepen prenosa za hod unazad, prednja i zadnja pomoć
pri parkiranju su spremne za rad.
Sistem se takođe aktivira automatski
pri brzinama do 11 km/h.
Svetleća LED lampica na dugmetu za pomoć pri parkiranju D pokazuje da
je sistem spreman za rad.
Ako se D isključi tokom ciklusa
paljenja, prednja pomoć pri parkiranju
je isključena. Ako je prethodna brzina vozila premašila 25 km/h, pomoć pri
parkiranju će se ponovo uključiti kada brzina padne ispod 11 km/h.
Obaveštavanje
Sistem preko zvučnih signala
upozorava vozača na potencijalno
opasne prepreke iza vozila na
rastojanju do 1,5 metara i ispred
vozila na rastojanju do 80 cm . U
zavisnosti od toga koja je strana
vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni
signali upozorenja u vozilu. Interval
između zvučnih signala postaje kraći
kako se vozilo približava prepreci.
Kada je rastojanje manje od oko
30 cm, zvuk je neprekidan.
Osim toga, rastojanje do prepreka iza
i ispred vozila prikazuje se promenom linija rastojanja na informacionom
centru za vozača 3 97 ili, u zavisnosti
od verzije, na informacionom displeju u boji 3 102.

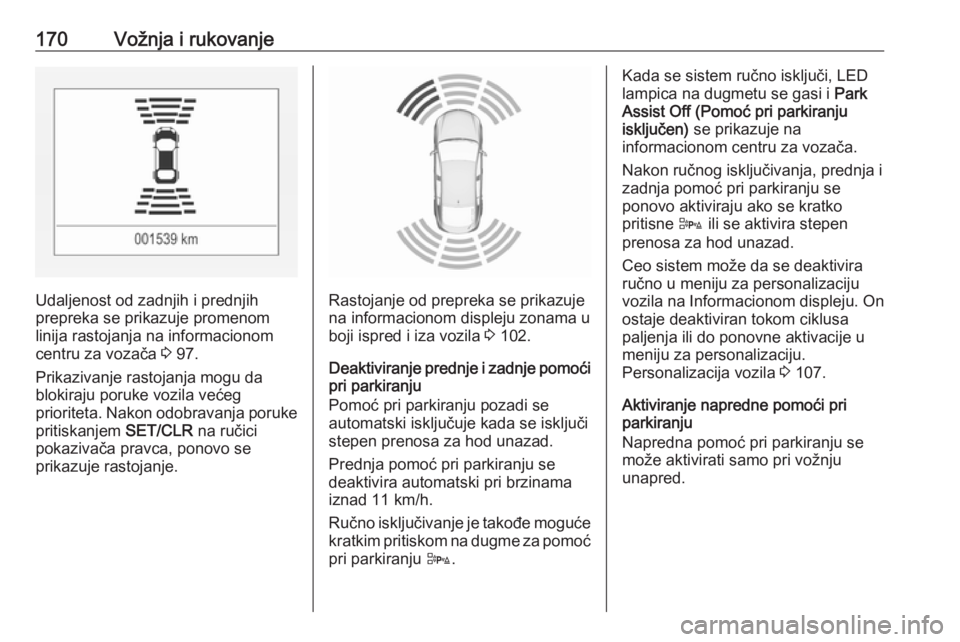

170Vožnja i rukovanje
Udaljenost od zadnjih i prednjih
prepreka se prikazuje promenom
linija rastojanja na informacionom centru za vozača 3 97.
Prikazivanje rastojanja mogu da
blokiraju poruke vozila većeg
prioriteta. Nakon odobravanja poruke pritiskanjem SET/CLR na ručici
pokazivača pravca, ponovo se
prikazuje rastojanje.Rastojanje od prepreka se prikazuje
na informacionom displeju zonama u
boji ispred i iza vozila 3 102.
Deaktiviranje prednje i zadnje pomoći
pri parkiranju
Pomoć pri parkiranju pozadi se
automatski isključuje kada se isključi
stepen prenosa za hod unazad.
Prednja pomoć pri parkiranju se
deaktivira automatski pri brzinama
iznad 11 km/h.
Ručno isključivanje je takođe moguće kratkim pritiskom na dugme za pomoć
pri parkiranju D.
Kada se sistem ručno isključi, LED
lampica na dugmetu se gasi i Park
Assist Off (Pomoć pri parkiranju
isključen) se prikazuje na
informacionom centru za vozača.
Nakon ručnog isključivanja, prednja i
zadnja pomoć pri parkiranju se
ponovo aktiviraju ako se kratko
pritisne D ili se aktivira stepen
prenosa za hod unazad.
Ceo sistem može da se deaktivira
ručno u meniju za personalizaciju
vozila na Informacionom displeju. On
ostaje deaktiviran tokom ciklusa
paljenja ili do ponovne aktivacije u
meniju za personalizaciju.
Personalizacija vozila 3 107.
Aktiviranje napredne pomoći pri
parkiranju
Napredna pomoć pri parkiranju se
može aktivirati samo pri vožnju
unapred.

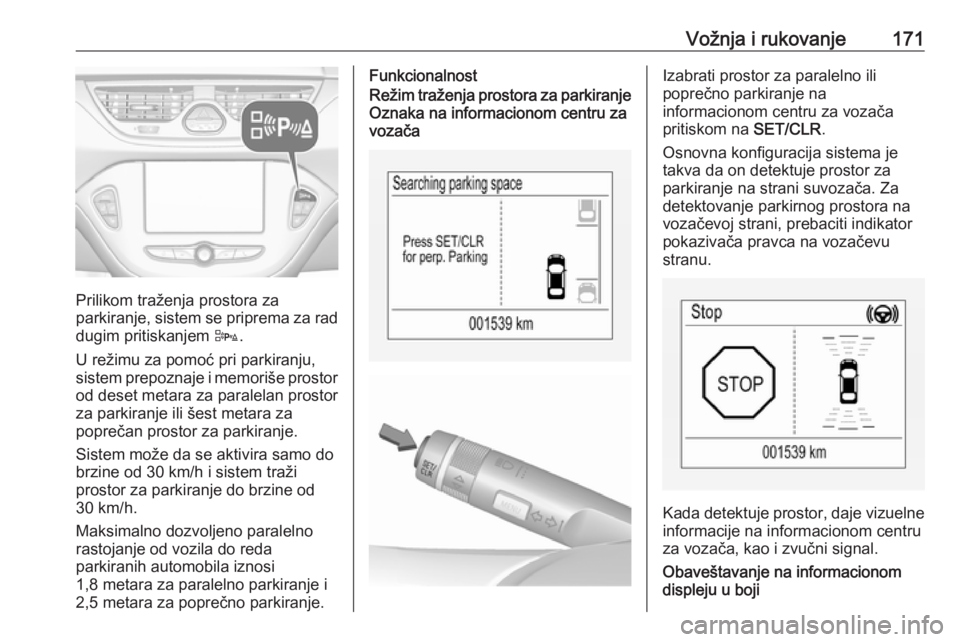

Vožnja i rukovanje171
Prilikom traženja prostora za
parkiranje, sistem se priprema za rad dugim pritiskanjem D.
U režimu za pomoć pri parkiranju,
sistem prepoznaje i memoriše prostor od deset metara za paralelan prostor
za parkiranje ili šest metara za
poprečan prostor za parkiranje.
Sistem može da se aktivira samo do
brzine od 30 km/h i sistem traži
prostor za parkiranje do brzine od
30 km/h.
Maksimalno dozvoljeno paralelno
rastojanje od vozila do reda
parkiranih automobila iznosi
1,8 metara za paralelno parkiranje i
2,5 metara za poprečno parkiranje.
FunkcionalnostRežim traženja prostora za parkiranje
Oznaka na informacionom centru za
vozačaIzabrati prostor za paralelno ili
poprečno parkiranje na
informacionom centru za vozača
pritiskom na SET/CLR.
Osnovna konfiguracija sistema je takva da on detektuje prostor za parkiranje na strani suvozača. Za
detektovanje parkirnog prostora na
vozačevoj strani, prebaciti indikator
pokazivača pravca na vozačevu
stranu.
Kada detektuje prostor, daje vizuelne
informacije na informacionom centru
za vozača, kao i zvučni signal.
Obaveštavanje na informacionom
displeju u boji

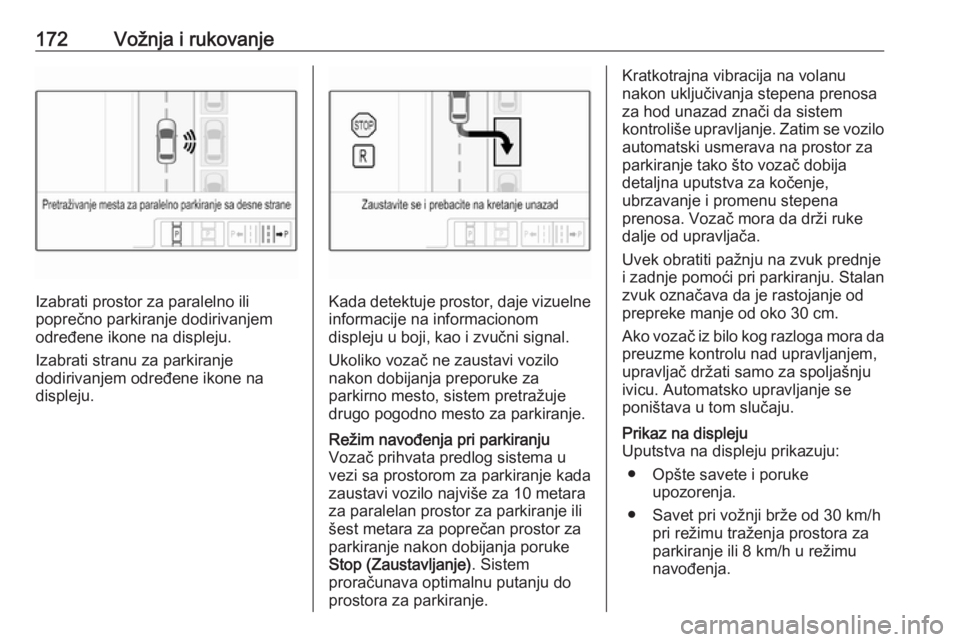

172Vožnja i rukovanje
Izabrati prostor za paralelno ili
poprečno parkiranje dodirivanjem
određene ikone na displeju.
Izabrati stranu za parkiranje
dodirivanjem određene ikone na
displeju.Kada detektuje prostor, daje vizuelne
informacije na informacionom
displeju u boji, kao i zvučni signal.
Ukoliko vozač ne zaustavi vozilo
nakon dobijanja preporuke za
parkirno mesto, sistem pretražuje
drugo pogodno mesto za parkiranje.
Režim navođenja pri parkiranju
Vozač prihvata predlog sistema u
vezi sa prostorom za parkiranje kada
zaustavi vozilo najviše za 10 metara
za paralelan prostor za parkiranje ili
šest metara za poprečan prostor za
parkiranje nakon dobijanja poruke
Stop (Zaustavljanje) . Sistem
proračunava optimalnu putanju do
prostora za parkiranje.Kratkotrajna vibracija na volanu
nakon uključivanja stepena prenosa
za hod unazad znači da sistem
kontroliše upravljanje. Zatim se vozilo
automatski usmerava na prostor za
parkiranje tako što vozač dobija
detaljna uputstva za kočenje,
ubrzavanje i promenu stepena
prenosa. Vozač mora da drži ruke
dalje od upravljača.
Uvek obratiti pažnju na zvuk prednje
i zadnje pomoći pri parkiranju. Stalan zvuk označava da je rastojanje od
prepreke manje od oko 30 cm.
Ako vozač iz bilo kog razloga mora da preuzme kontrolu nad upravljanjem,
upravljač držati samo za spoljašnju
ivicu. Automatsko upravljanje se
poništava u tom slučaju.Prikaz na displeju
Uputstva na displeju prikazuju:
● Opšte savete i poruke upozorenja.
● Savet pri vožnji brže od 30 km/h pri režimu traženja prostora za
parkiranje ili 8 km/h u režimu
navođenja.

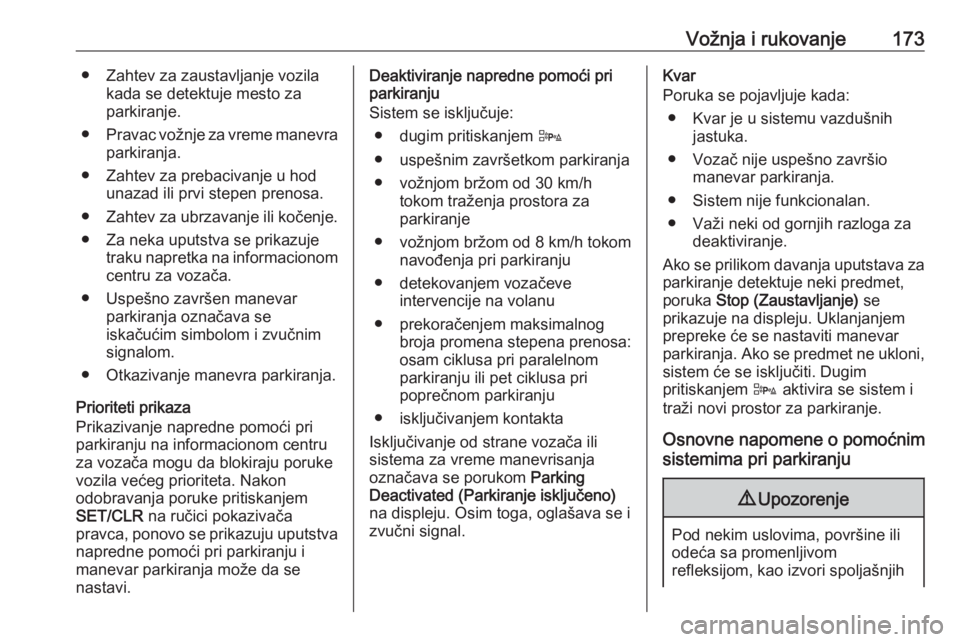

Vožnja i rukovanje173● Zahtev za zaustavljanje vozilakada se detektuje mesto za
parkiranje.
● Pravac vožnje za vreme manevra
parkiranja.
● Zahtev za prebacivanje u hod unazad ili prvi stepen prenosa.
● Zahtev za ubrzavanje ili kočenje.
● Za neka uputstva se prikazuje traku napretka na informacionomcentru za vozača.
● Uspešno završen manevar parkiranja označava se
iskačućim simbolom i zvučnim signalom.
● Otkazivanje manevra parkiranja.
Prioriteti prikaza
Prikazivanje napredne pomoći pri
parkiranju na informacionom centru
za vozača mogu da blokiraju poruke vozila većeg prioriteta. Nakon
odobravanja poruke pritiskanjem
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuju uputstva napredne pomoći pri parkiranju i
manevar parkiranja može da se
nastavi.Deaktiviranje napredne pomoći pri
parkiranju
Sistem se isključuje:
● dugim pritiskanjem D
● uspešnim završetkom parkiranja ● vožnjom bržom od 30 km/h tokom traženja prostora za
parkiranje
● vožnjom bržom od 8 km/h tokom navođenja pri parkiranju
● detekovanjem vozačeve intervencije na volanu
● prekoračenjem maksimalnog broja promena stepena prenosa:
osam ciklusa pri paralelnom
parkiranju ili pet ciklusa pri
poprečnom parkiranju
● isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno)
na displeju. Osim toga, oglašava se i zvučni signal.Kvar
Poruka se pojavljuje kada:
● Kvar je u sistemu vazdušnih jastuka.
● Vozač nije uspešno završio manevar parkiranja.
● Sistem nije funkcionalan.
● Važi neki od gornjih razloga za deaktiviranje.
Ako se prilikom davanja uputstava za parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na displeju. Uklanjanjem prepreke će se nastaviti manevar
parkiranja. Ako se predmet ne ukloni,
sistem će se isključiti. Dugim
pritiskanjem D aktivira se sistem i
traži novi prostor za parkiranje.
Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih

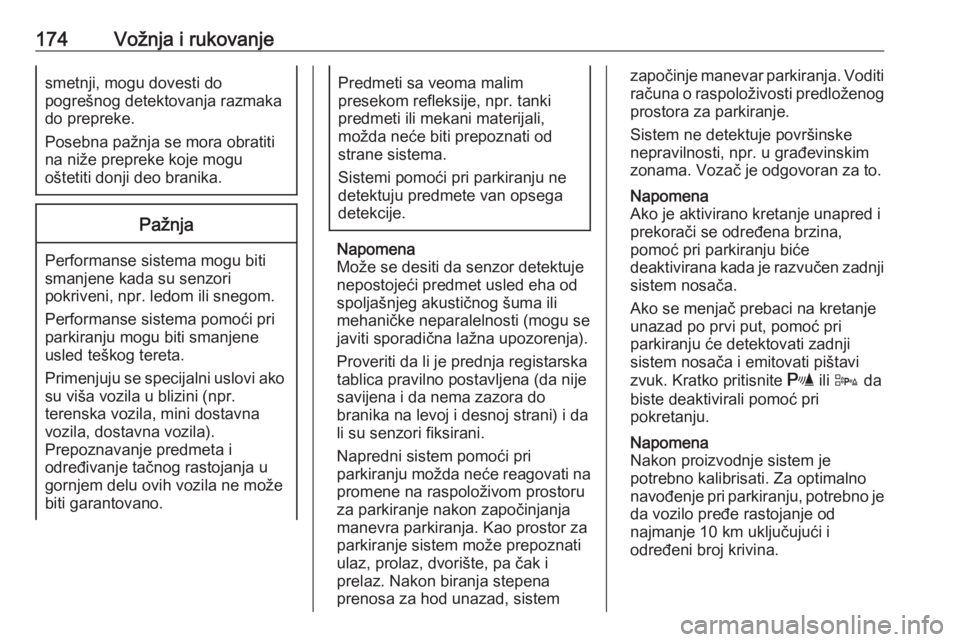

174Vožnja i rukovanjesmetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Može se desiti da senzor detektuje
nepostojeći predmet usled eha od spoljašnjeg akustičnog šuma ili
mehaničke neparalelnosti (mogu se
javiti sporadična lažna upozorenja).
Proveriti da li je prednja registarska
tablica pravilno postavljena (da nije
savijena i da nema zazora do
branika na levoj i desnoj strani) i da
li su senzori fiksirani.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na raspoloživom prostoru
za parkiranje nakon započinjanja
manevra parkiranja. Kao prostor za
parkiranje sistem može prepoznati
ulaz, prolaz, dvorište, pa čak i
prelaz. Nakon biranja stepena
prenosa za hod unazad, sistem
započinje manevar parkiranja. Voditi računa o raspoloživosti predloženogprostora za parkiranje.
Sistem ne detektuje površinske
nepravilnosti, npr. u građevinskim zonama. Vozač je odgovoran za to.
Napomena
Ako je aktivirano kretanje unapred i
prekorači se određena brzina,
pomoć pri parkiranju biće
deaktivirana kada je razvučen zadnji sistem nosača.
Ako se menjač prebaci na kretanje
unazad po prvi put, pomoć pri
parkiranju će detektovati zadnji
sistem nosača i emitovati pištavi
zvuk. Kratko pritisnite r ili D da
biste deaktivirali pomoć pri
pokretanju.
Napomena
Nakon proizvodnje sistem je
potrebno kalibrisati. Za optimalno
navođenje pri parkiranju, potrebno je da vozilo pređe rastojanje od
najmanje 10 km uključujući i
određeni broj krivina.

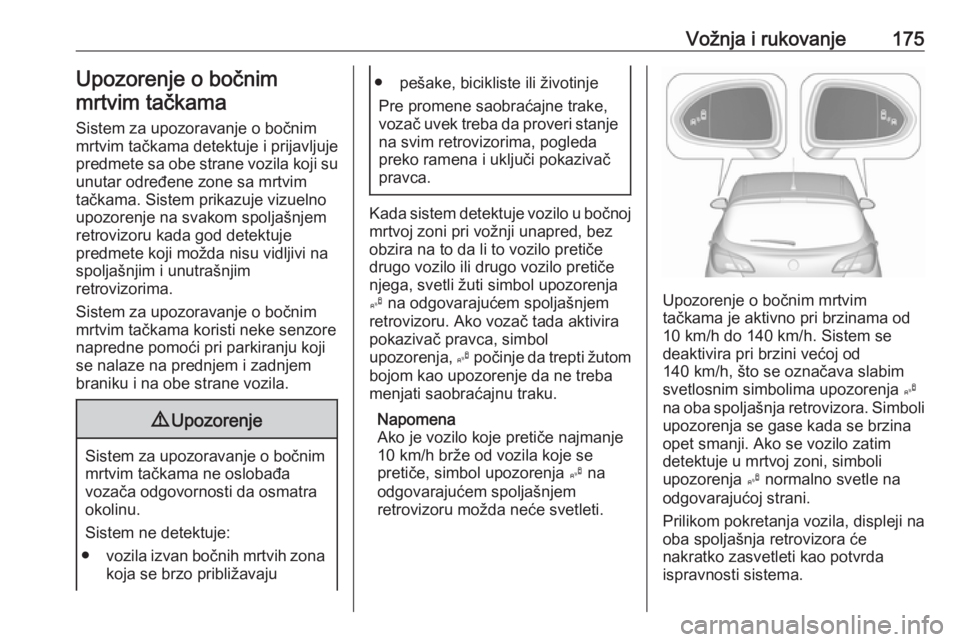

Vožnja i rukovanje175Upozorenje o bočnimmrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno upozorenje na svakom spoljašnjem
retrovizoru kada god detektuje
predmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.
Sistem za upozoravanje o bočnim mrtvim tačkama koristi neke senzore
napredne pomoći pri parkiranju koji
se nalaze na prednjem i zadnjem
braniku i na obe strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje
Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo vozilo ili drugo vozilo pretiče
njega, svetli žuti simbol upozorenja
B na odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol
upozorenja, B počinje da trepti žutom
bojom kao upozorenje da ne treba
menjati saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru možda neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od
10 km/h do 140 km/h. Sistem se deaktivira pri brzini većoj od
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli upozorenja se gase kada se brzinaopet smanji. Ako se vozilo zatim
detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, displeji na
oba spoljašnja retrovizora će
nakratko zasvetleti kao potvrda
ispravnosti sistema.

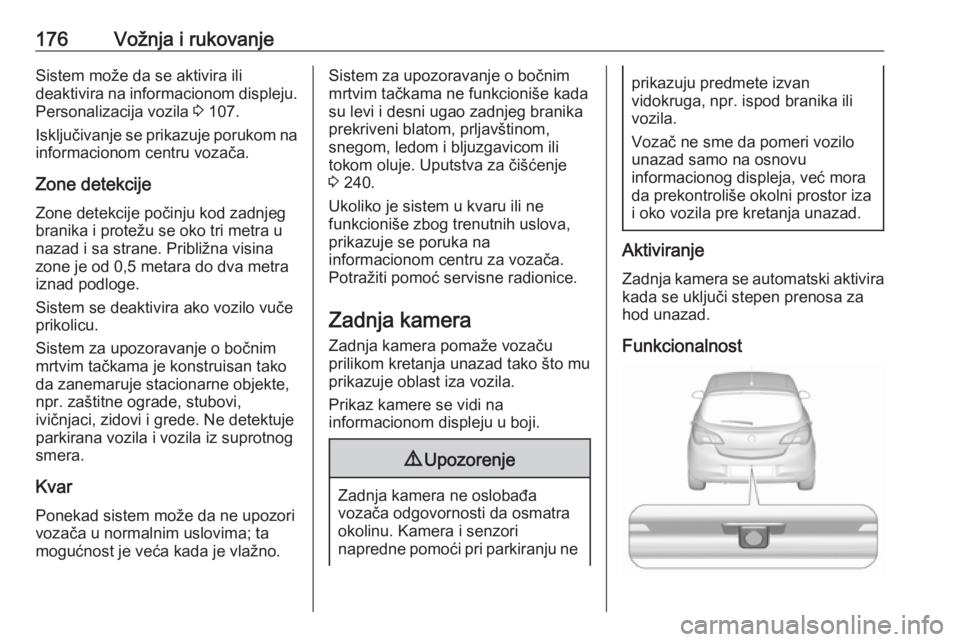

176Vožnja i rukovanjeSistem može da se aktivira ili
deaktivira na informacionom displeju. Personalizacija vozila 3 107.
Isključivanje se prikazuje porukom na informacionom centru vozača.
Zone detekcije
Zone detekcije počinju kod zadnjeg branika i protežu se oko tri metra u
nazad i sa strane. Približna visina
zone je od 0,5 metara do dva metra
iznad podloge.
Sistem se deaktivira ako vozilo vuče
prikolicu.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte,
npr. zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar
Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje. Uputstva za čišćenje
3 240.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisne radionice.
Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne
prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost

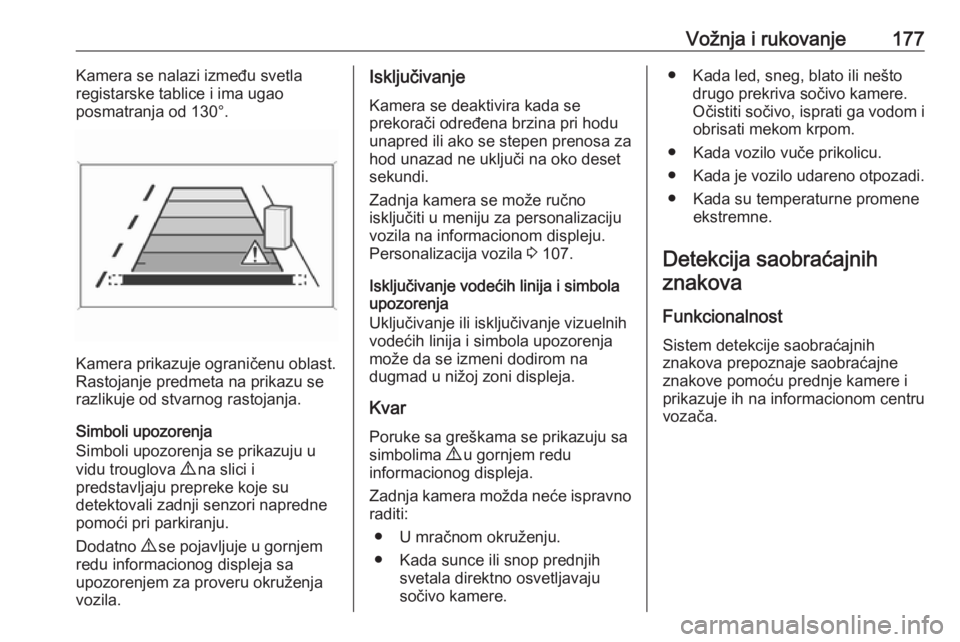

Vožnja i rukovanje177Kamera se nalazi između svetla
registarske tablice i ima ugao
posmatranja od 130°.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko deset
sekundi.
Zadnja kamera se može ručno
isključiti u meniju za personalizaciju
vozila na informacionom displeju.
Personalizacija vozila 3 107.
Isključivanje vodećih linija i simbola
upozorenja
Uključivanje ili isključivanje vizuelnih vodećih linija i simbola upozorenja
može da se izmeni dodirom na
dugmad u nižoj zoni displeja.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere.● Kada led, sneg, blato ili nešto drugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i obrisati mekom krpom.
● Kada vozilo vuče prikolicu.
● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Detekcija saobraćajnih znakova
Funkcionalnost Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.

178Vožnja i rukovanje
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● usmeravajuće strelice
Znaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
informacionom centru za vozača sve
dok se ne detektuje sledeći znak za
ograničenje brzine ili ne prestane da
važi trenutni ili do definisanog
prekoračenja vremena.
Moguće je prikazivanje više znakova
na displeju.
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak,
koji sistem ne može jasno da
identifikuje.
Sistem radi bez gubitka performansi do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Čim brzina vozila postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će se obrisati, npr. prilikom
ulaska u gradsku zonu. Sledeća
prepoznata oznaka brzine će biti
prikazana.
Prikaz na displeju
Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u
Informacionom centru za vozača.
