OPEL CORSA E 2018.5 Betriebsanleitung (in German)

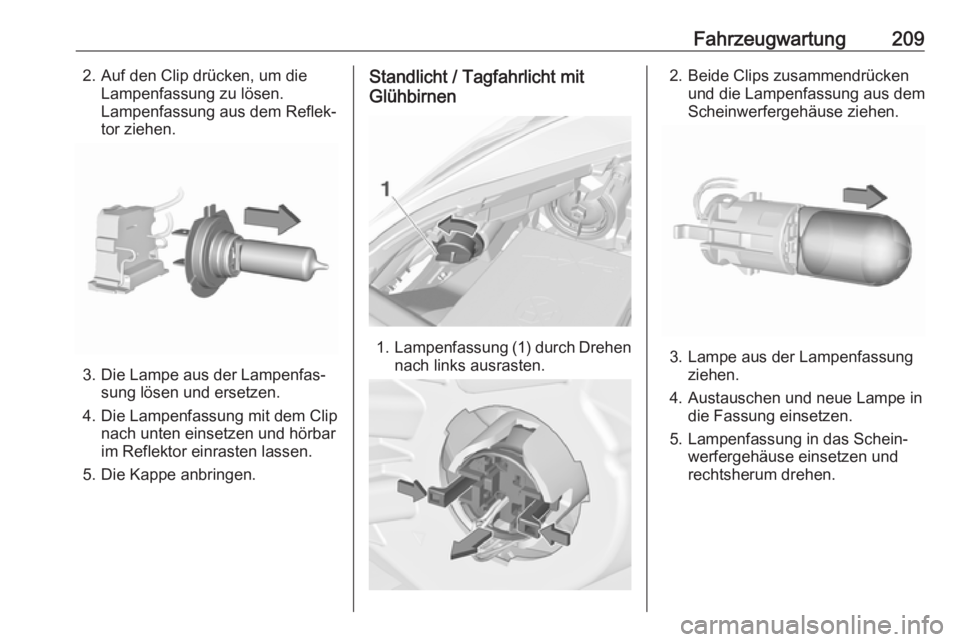

Fahrzeugwartung2092. Auf den Clip drücken, um dieLampenfassung zu lösen.
Lampenfassung aus dem Reflek‐ tor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.
Standlicht / Tagfahrlicht mit
Glühbirnen
1. Lampenfassung (1) durch Drehen
nach links ausrasten.
2. Beide Clips zusammendrücken und die Lampenfassung aus dem
Scheinwerfergehäuse ziehen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.

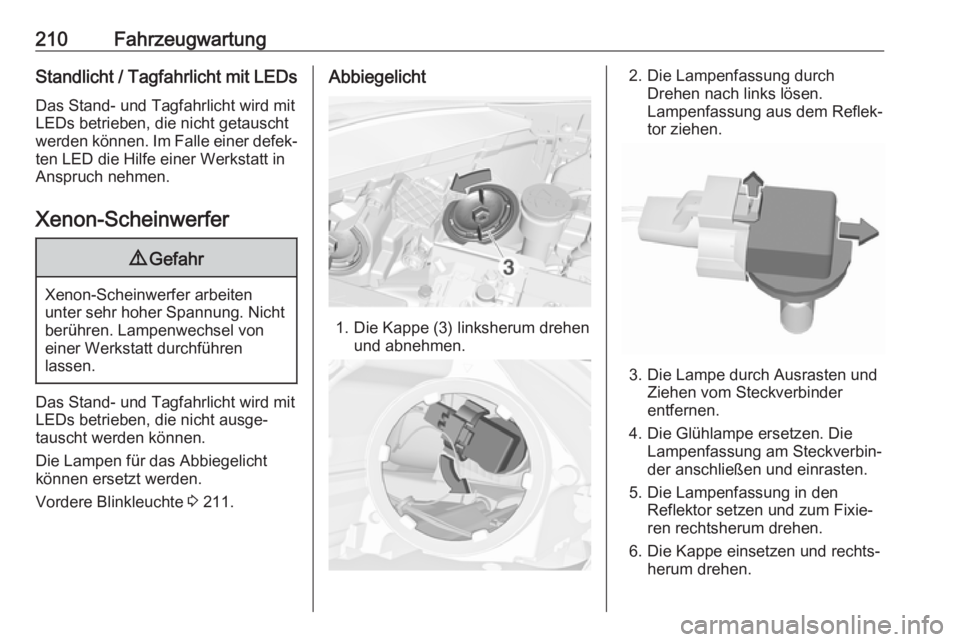

210FahrzeugwartungStandlicht / Tagfahrlicht mit LEDsDas Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht getauscht
werden können. Im Falle einer defek‐ ten LED die Hilfe einer Werkstatt in
Anspruch nehmen.
Xenon-Scheinwerfer9 Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen
lassen.
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Die Lampen für das Abbiegelicht
können ersetzt werden.
Vordere Blinkleuchte 3 211.
Abbiegelicht
1. Die Kappe (3) linksherum drehen
und abnehmen.
2. Die Lampenfassung durchDrehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampe durch Ausrasten und Ziehen vom Steckverbinderentfernen.
4. Die Glühlampe ersetzen. Die Lampenfassung am Steckverbin‐
der anschließen und einrasten.
5. Die Lampenfassung in den Reflektor setzen und zum Fixie‐
ren rechtsherum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

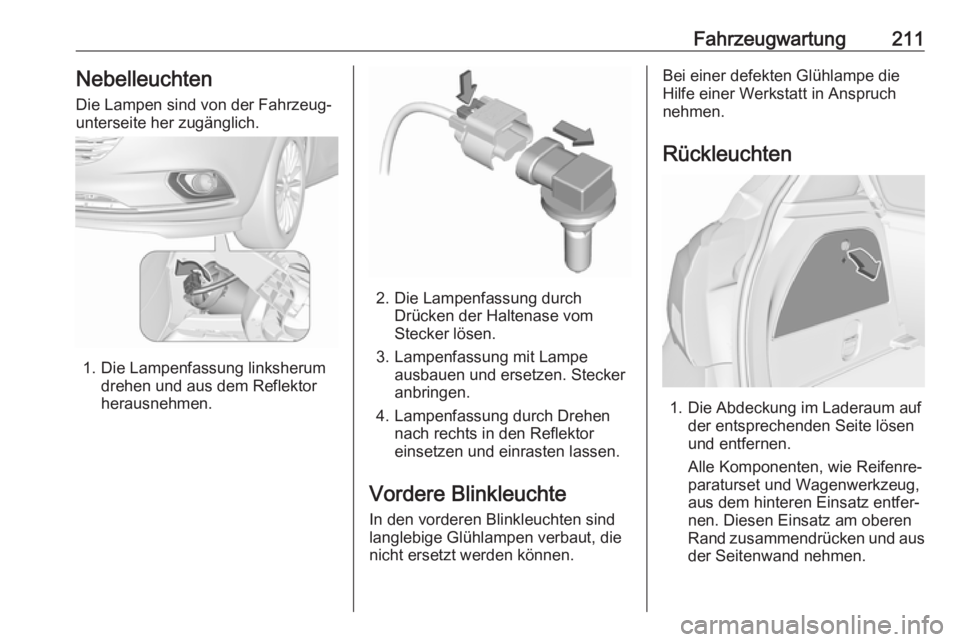

Fahrzeugwartung211Nebelleuchten
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung linksherum drehen und aus dem Reflektor
herausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
3. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor
einsetzen und einrasten lassen.
Vordere Blinkleuchte In den vorderen Blinkleuchten sind
langlebige Glühlampen verbaut, die
nicht ersetzt werden können.
Bei einer defekten Glühlampe die
Hilfe einer Werkstatt in Anspruch
nehmen.
Rückleuchten
1. Die Abdeckung im Laderaum auf der entsprechenden Seite lösen
und entfernen.
Alle Komponenten, wie Reifenre‐
paraturset und Wagenwerkzeug,
aus dem hinteren Einsatz entfer‐ nen. Diesen Einsatz am oberen
Rand zusammendrücken und aus
der Seitenwand nehmen.

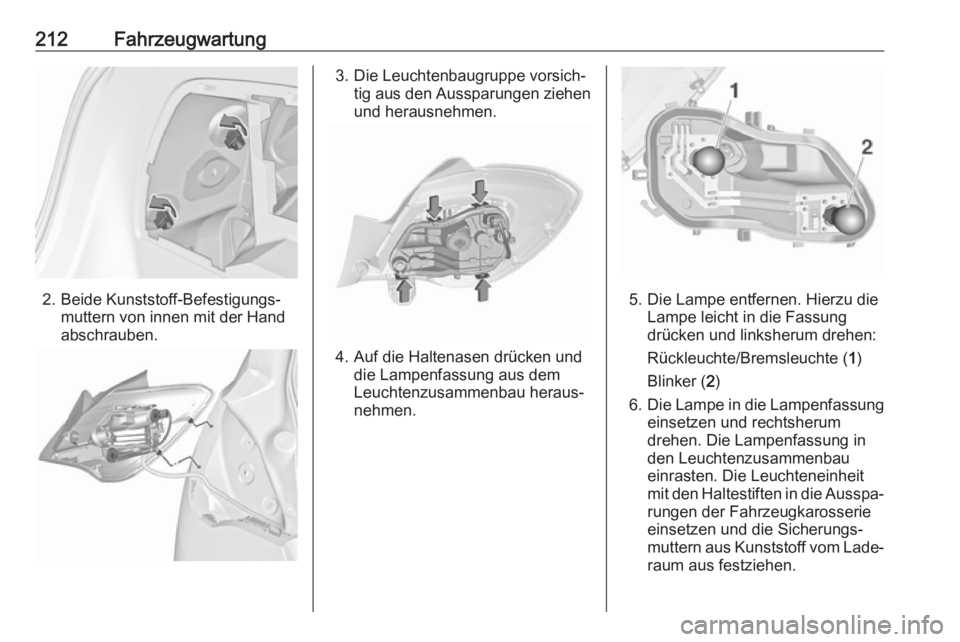

212Fahrzeugwartung
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Auf die Haltenasen drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe entfernen. Hierzu die Lampe leicht in die Fassung
drücken und linksherum drehen:
Rückleuchte/Bremsleuchte ( 1)
Blinker ( 2)
6. Die Lampe in die Lampenfassung
einsetzen und rechtsherum
drehen. Die Lampenfassung in
den Leuchtenzusammenbau
einrasten. Die Leuchteneinheit
mit den Haltestiften in die Ausspa‐
rungen der Fahrzeugkarosserie
einsetzen und die Sicherungs‐
muttern aus Kunststoff vom Lade‐ raum aus festziehen.

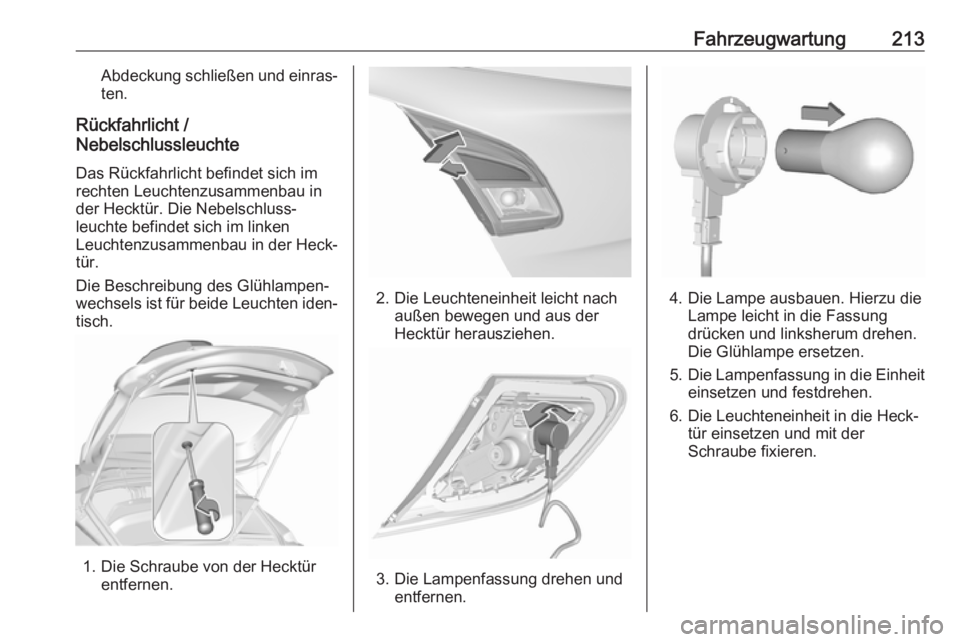

Fahrzeugwartung213Abdeckung schließen und einras‐ten.
Rückfahrlicht /
Nebelschlussleuchte
Das Rückfahrlicht befindet sich im
rechten Leuchtenzusammenbau in
der Hecktür. Die Nebelschluss‐
leuchte befindet sich im linken
Leuchtenzusammenbau in der Heck‐
tür.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐
tisch.
1. Die Schraube von der Hecktür entfernen.
2. Die Leuchteneinheit leicht nachaußen bewegen und aus der
Hecktür herausziehen.
3. Die Lampenfassung drehen und entfernen.
4. Die Lampe ausbauen. Hierzu dieLampe leicht in die Fassung
drücken und linksherum drehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Einheit
einsetzen und festdrehen.
6. Die Leuchteneinheit in die Heck‐ tür einsetzen und mit der
Schraube fixieren.

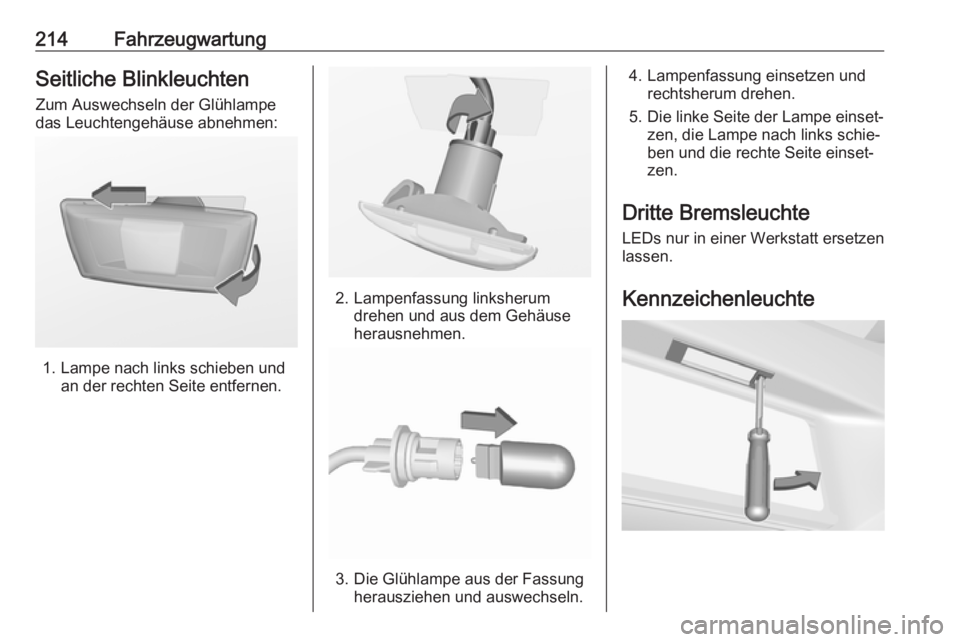

214FahrzeugwartungSeitliche BlinkleuchtenZum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen und aus dem Gehäuse
herausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Dritte Bremsleuchte LEDs nur in einer Werkstatt ersetzen
lassen.
Kennzeichenleuchte

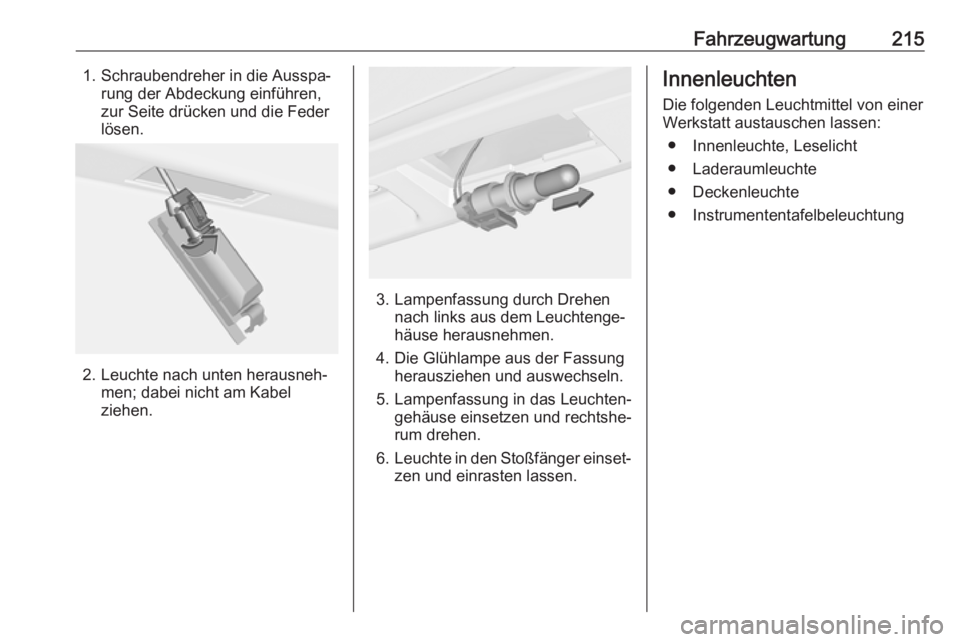

Fahrzeugwartung2151. Schraubendreher in die Ausspa‐rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Leuchte nach unten herausneh‐ men; dabei nicht am Kabel
ziehen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Leuchte in den Stoßfänger einset‐
zen und einrasten lassen.
Innenleuchten
Die folgenden Leuchtmittel von einer Werkstatt austauschen lassen:
● Innenleuchte, Leselicht
● Laderaumleuchte
● Deckenleuchte
● Instrumententafelbeleuchtung

216FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums
● in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkernhinter dem Handschuhfach
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.

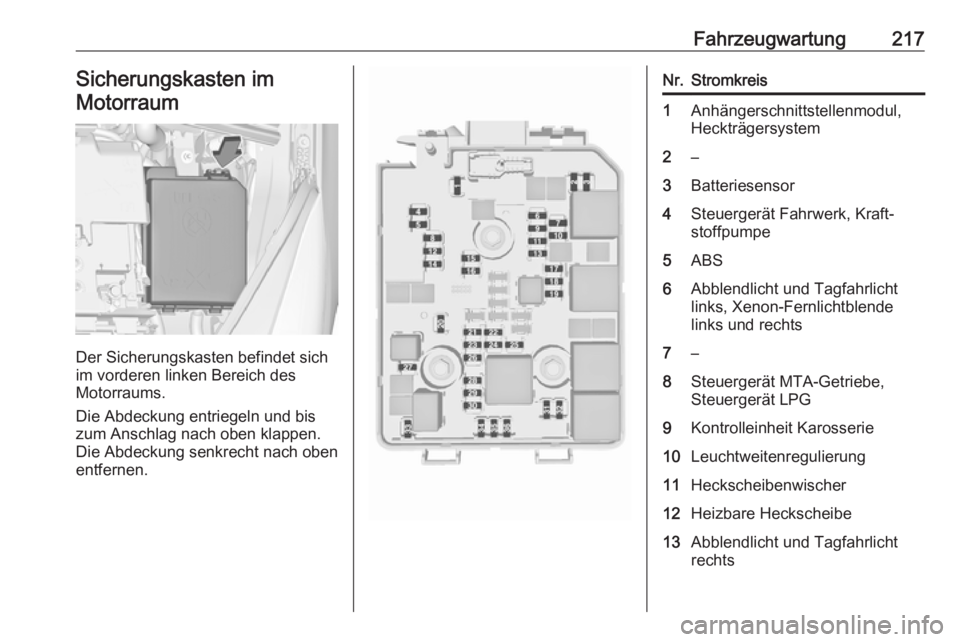

Fahrzeugwartung217Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1Anhängerschnittstellenmodul,
Heckträgersystem2–3Batteriesensor4Steuergerät Fahrwerk, Kraft‐
stoffpumpe5ABS6Abblendlicht und Tagfahrlicht
links, Xenon-Fernlichtblende
links und rechts7–8Steuergerät MTA-Getriebe,
Steuergerät LPG9Kontrolleinheit Karosserie10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Abblendlicht und Tagfahrlicht
rechts

218FahrzeugwartungNr.Stromkreis14Heizbare Außenspiegel15–16Bremsenverstärkerkit17Zündsignal/Wasserpumpe18Motorsteuergerät19Kraftstoffpumpe20–21Motormagnetschalter, Motor‐
sensoren22–23Zündspulen / Einspritzventile24Waschanlage25–26Motorsensoren27Motormanagement28Motorsteuergerät29MotorsteuergerätNr.Stromkreis30Motorsteuergerät31Fernlicht links, Xenon-Abblend‐
licht links32Fernlicht rechts, Xenon-
Abblendlicht rechts33Motorsteuergerät34Hupe35Klimakompressorkupplung36Nebelleuchten
