OPEL CORSA E 2018.5 Instruksjonsbok

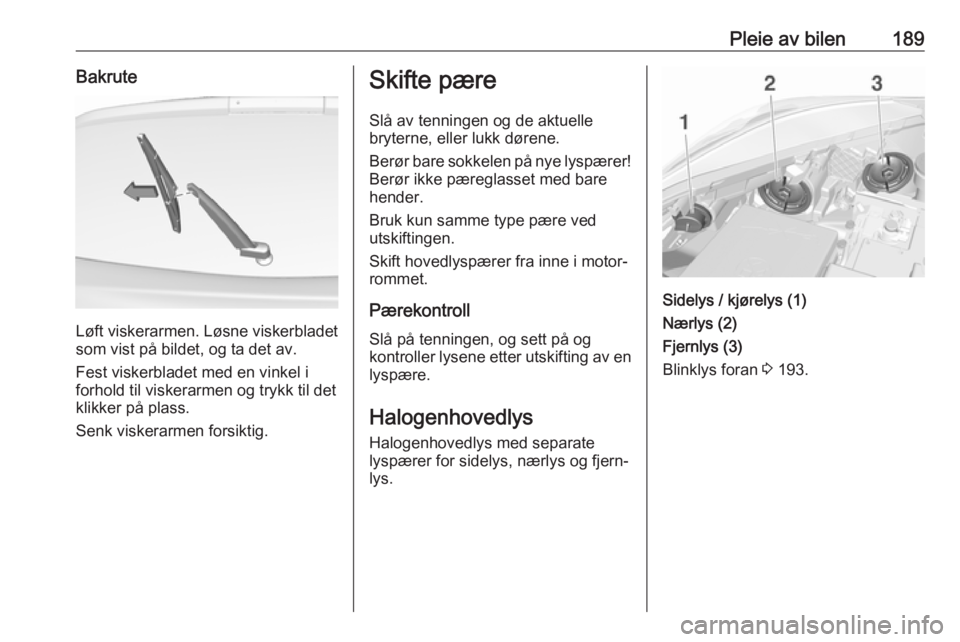

Pleie av bilen189Bakrute
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en vinkel i
forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Berør bare sokkelen på nye lyspærer! Berør ikke pæreglasset med barehender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en
lyspære.
Halogenhovedlys
Halogenhovedlys med separate
lyspærer for sidelys, nærlys og fjern‐
lys.
Sidelys / kjørelys (1)
Nærlys (2)
Fjernlys (3)
Blinklys foran 3 193.

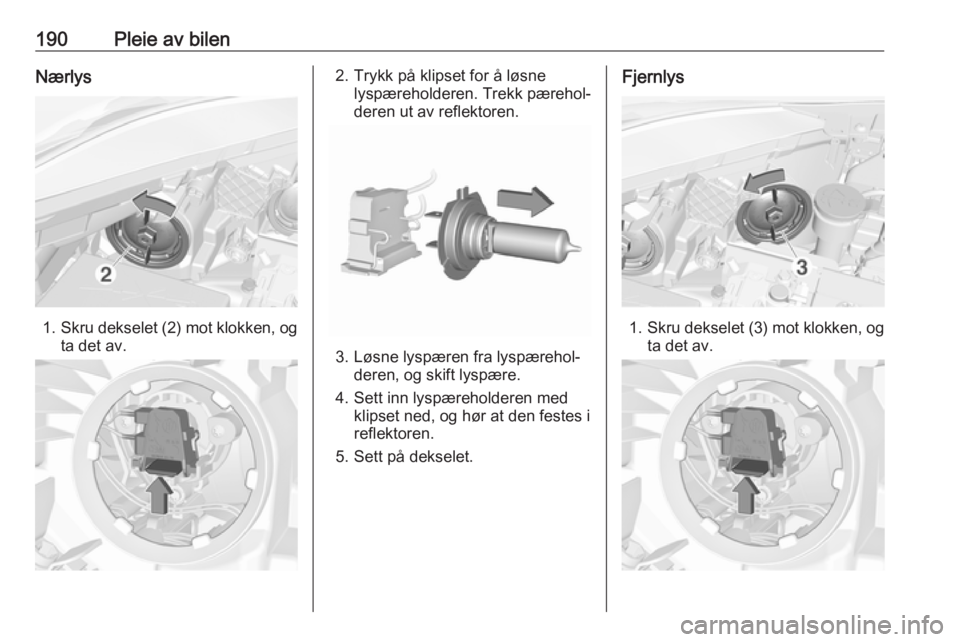

190Pleie av bilenNærlys
1.Skru dekselet (2) mot klokken, og
ta det av.
2. Trykk på klipset for å løsne lyspæreholderen. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset ned, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Fjernlys
1. Skru dekselet (3) mot klokken, og
ta det av.

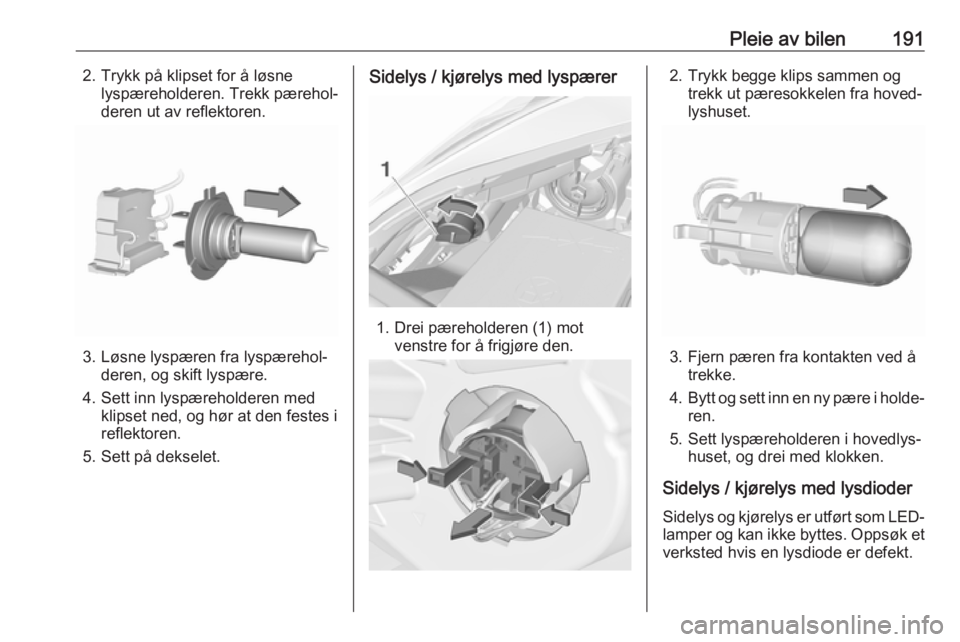

Pleie av bilen1912. Trykk på klipset for å løsnelyspæreholderen. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset ned, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Sidelys / kjørelys med lyspærer
1. Drei pæreholderen (1) mot venstre for å frigjøre den.
2. Trykk begge klips sammen ogtrekk ut pæresokkelen fra hoved‐
lyshuset.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt og sett inn en ny pære i holde‐
ren.
5. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys / kjørelys med lysdioder
Sidelys og kjørelys er utført som LED-
lamper og kan ikke byttes. Oppsøk et
verksted hvis en lysdiode er defekt.

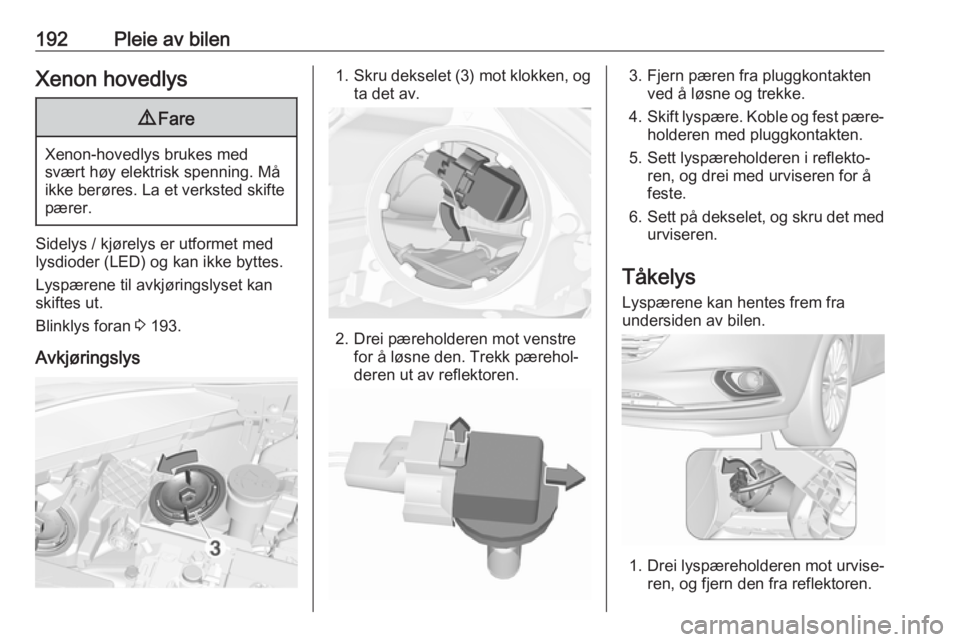

192Pleie av bilenXenon hovedlys9Fare
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Sidelys / kjørelys er utformet med
lysdioder (LED) og kan ikke byttes.
Lyspærene til avkjøringslyset kan
skiftes ut.
Blinklys foran 3 193.
Avkjøringslys
1. Skru dekselet (3) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Fjern pæren fra pluggkontakten ved å løsne og trekke.
4. Skift lyspære. Koble og fest pære‐
holderen med pluggkontakten.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for å
feste.
6. Sett på dekselet, og skru det med
urviseren.
Tåkelys Lyspærene kan hentes frem fra
undersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.

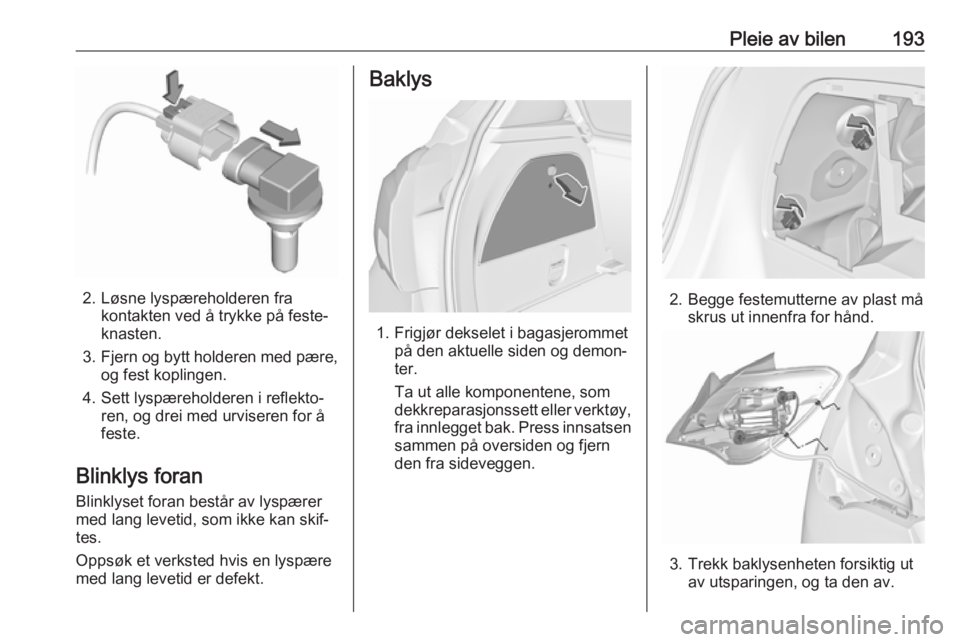

Pleie av bilen193
2. Løsne lyspæreholderen frakontakten ved å trykke på feste‐
knasten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
Blinklys foran Blinklyset foran består av lyspærer
med lang levetid, som ikke kan skif‐
tes.
Oppsøk et verksted hvis en lyspære
med lang levetid er defekt.
Baklys
1. Frigjør dekselet i bagasjerommet på den aktuelle siden og demon‐
ter.
Ta ut alle komponentene, som
dekkreparasjonssett eller verktøy,
fra innlegget bak. Press innsatsen
sammen på oversiden og fjern
den fra sideveggen.
2. Begge festemutterne av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.

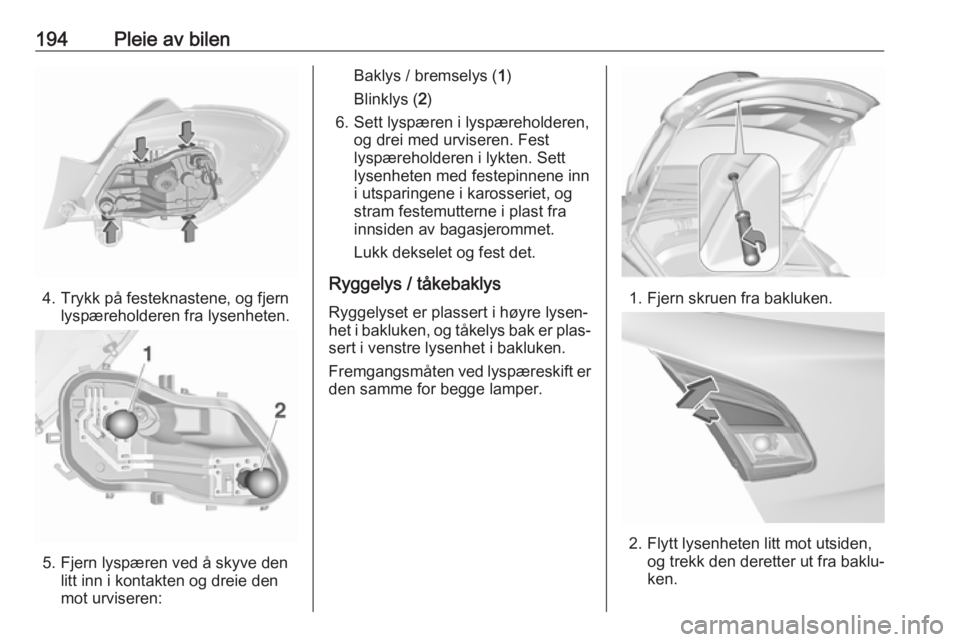

194Pleie av bilen
4. Trykk på festeknastene, og fjernlyspæreholderen fra lysenheten.
5. Fjern lyspæren ved å skyve denlitt inn i kontakten og dreie den
mot urviseren:
Baklys / bremselys ( 1)
Blinklys ( 2)
6. Sett lyspæren i lyspæreholderen, og drei med urviseren. Fest
lyspæreholderen i lykten. Sett
lysenheten med festepinnene inn
i utsparingene i karosseriet, og
stram festemutterne i plast fra
innsiden av bagasjerommet.
Lukk dekselet og fest det.
Ryggelys / tåkebaklys Ryggelyset er plassert i høyre lysen‐
het i bakluken, og tåkelys bak er plas‐ sert i venstre lysenhet i bakluken.
Fremgangsmåten ved lyspæreskift er
den samme for begge lamper.
1. Fjern skruen fra bakluken.
2. Flytt lysenheten litt mot utsiden, og trekk den deretter ut fra baklu‐
ken.

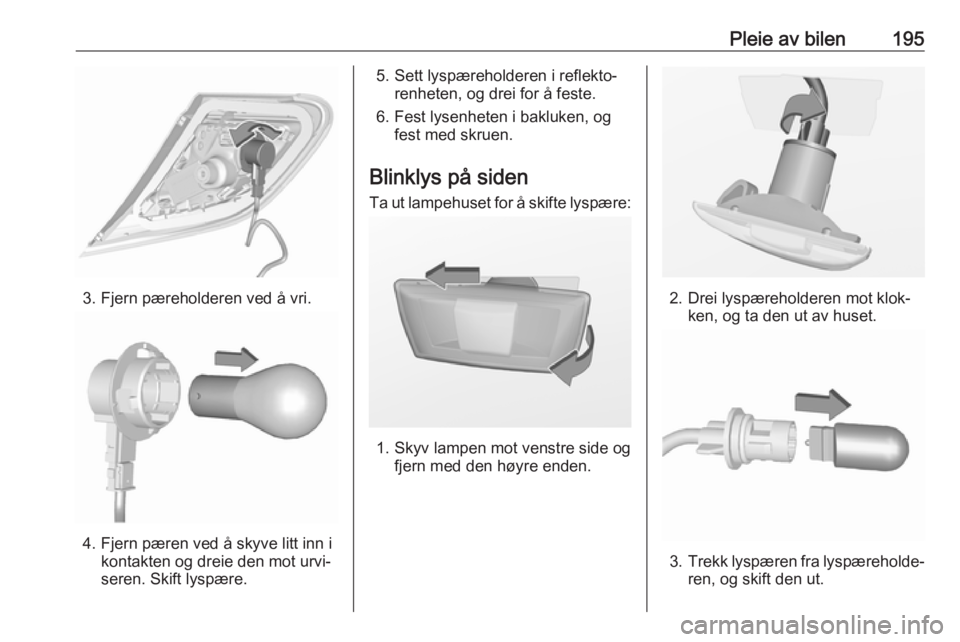

Pleie av bilen195
3. Fjern pæreholderen ved å vri.
4. Fjern pæren ved å skyve litt inn ikontakten og dreie den mot urvi‐
seren. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei for å feste.
6. Fest lysenheten i bakluken, og fest med skruen.
Blinklys på siden
Ta ut lampehuset for å skifte lyspære:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot klok‐ken, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

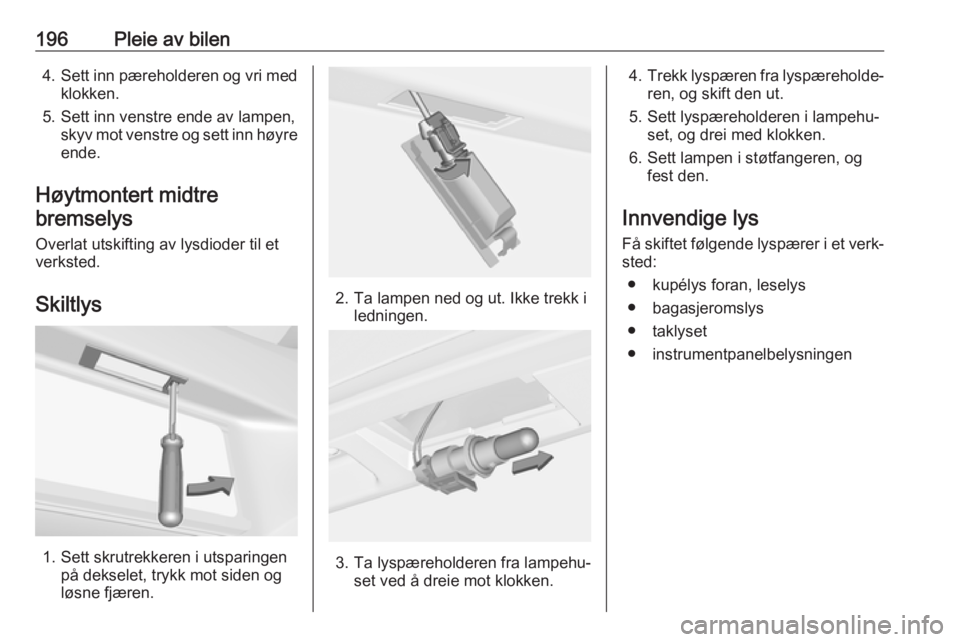

196Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Høytmontert midtre
bremselys
Overlat utskifting av lysdioder til etverksted.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke trekk i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie mot klokken.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med klokken.
6. Sett lampen i støtfangeren, og fest den.
Innvendige lys Få skiftet følgende lyspærer i et verk‐
sted:
● kupélys foran, leselys
● bagasjeromslys
● taklyset
● instrumentpanelbelysningen

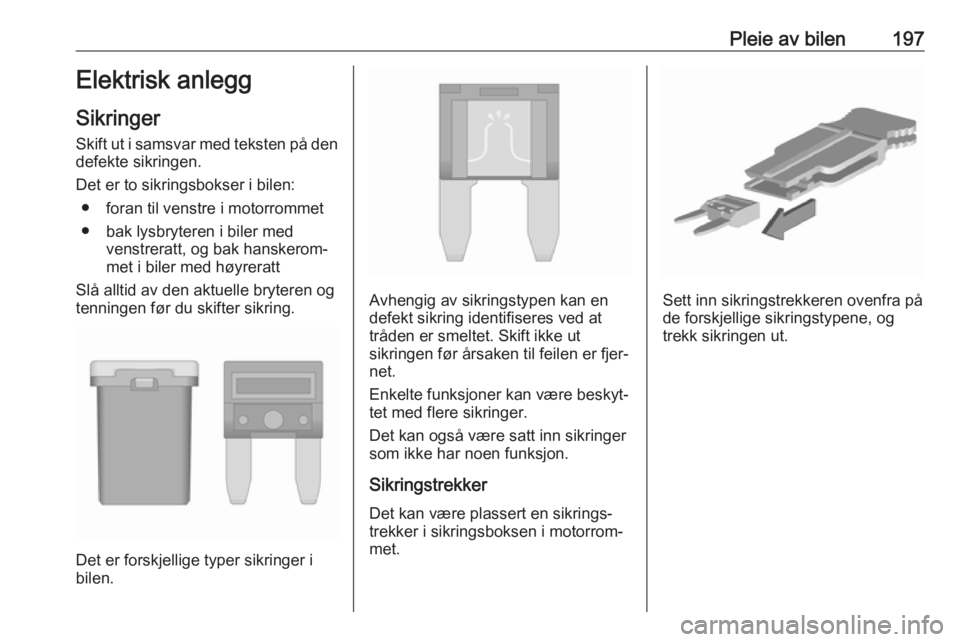

Pleie av bilen197Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● foran til venstre i motorrommet
● bak lysbryteren i biler med venstreratt, og bak hanskerom‐
met i biler med høyreratt
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i
bilen.
Avhengig av sikringstypen kan en
defekt sikring identifiseres ved at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra på
de forskjellige sikringstypene, og
trekk sikringen ut.

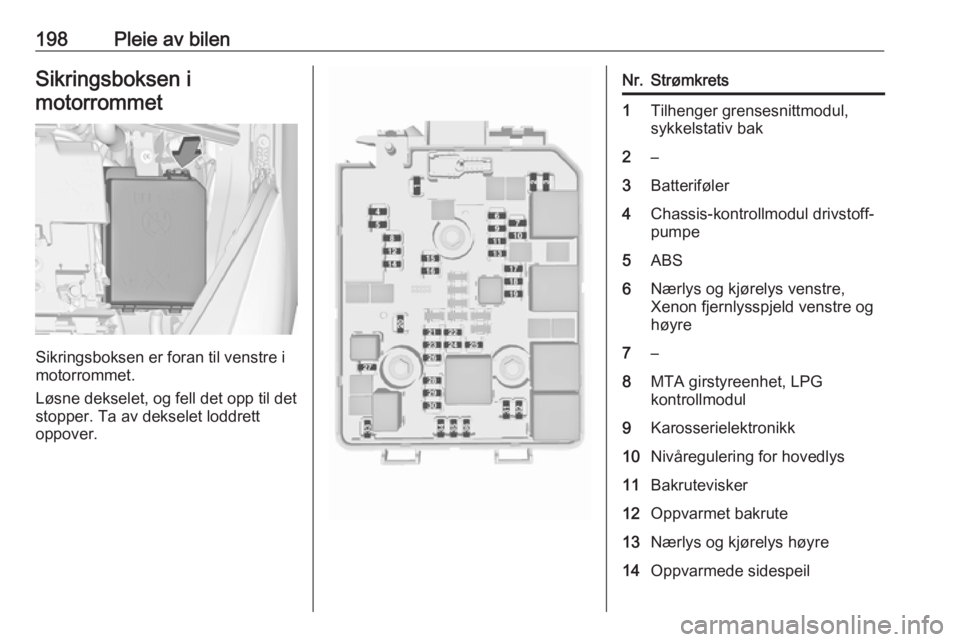

198Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.
Nr.Strømkrets1Tilhenger grensesnittmodul,
sykkelstativ bak2–3Batteriføler4Chassis-kontrollmodul drivstoff‐
pumpe5ABS6Nærlys og kjørelys venstre,
Xenon fjernlysspjeld venstre og
høyre7–8MTA girstyreenhet, LPG
kontrollmodul9Karosserielektronikk10Nivåregulering for hovedlys11Bakrutevisker12Oppvarmet bakrute13Nærlys og kjørelys høyre14Oppvarmede sidespeil
