Page 211 of 283

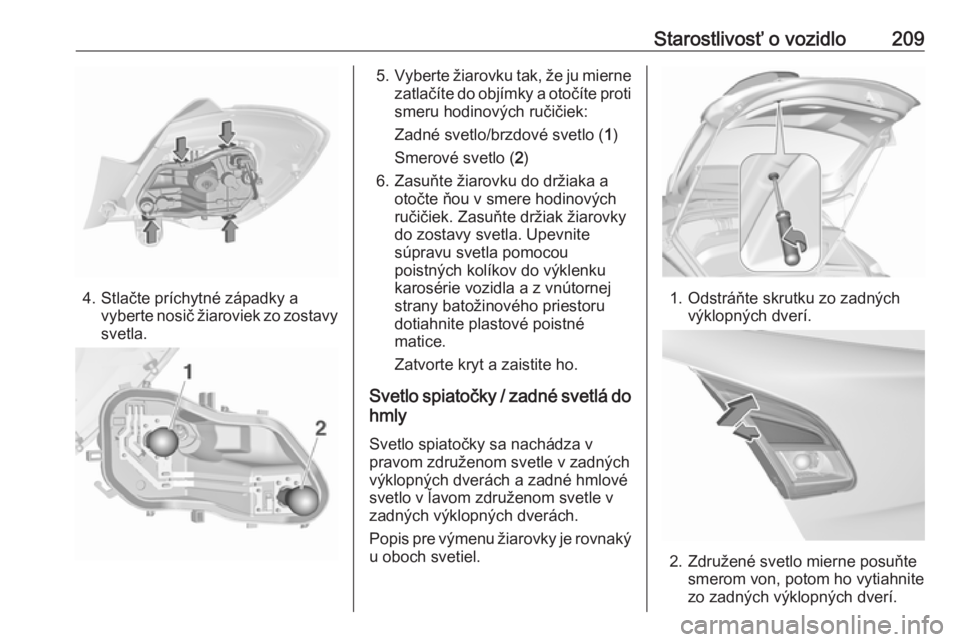

Starostlivosť o vozidlo209
4. Stlačte príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte žiarovku tak, že ju mierne
zatlačíte do objímky a otočíte proti
smeru hodinových ručičiek:
Zadné svetlo/brzdové svetlo ( 1)
Smerové svetlo ( 2)
6. Zasuňte žiarovku do držiaka a otočte ňou v smere hodinových
ručičiek. Zasuňte držiak žiarovky
do zostavy svetla. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky / zadné svetlá do hmly
Svetlo spiatočky sa nachádza v
pravom združenom svetle v zadných
výklopných dverách a zadné hmlové
svetlo v ľavom združenom svetle v
zadných výklopných dverách.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Odstráňte skrutku zo zadných výklopných dverí.
2. Združené svetlo mierne posuňtesmerom von, potom ho vytiahnite
zo zadných výklopných dverí.

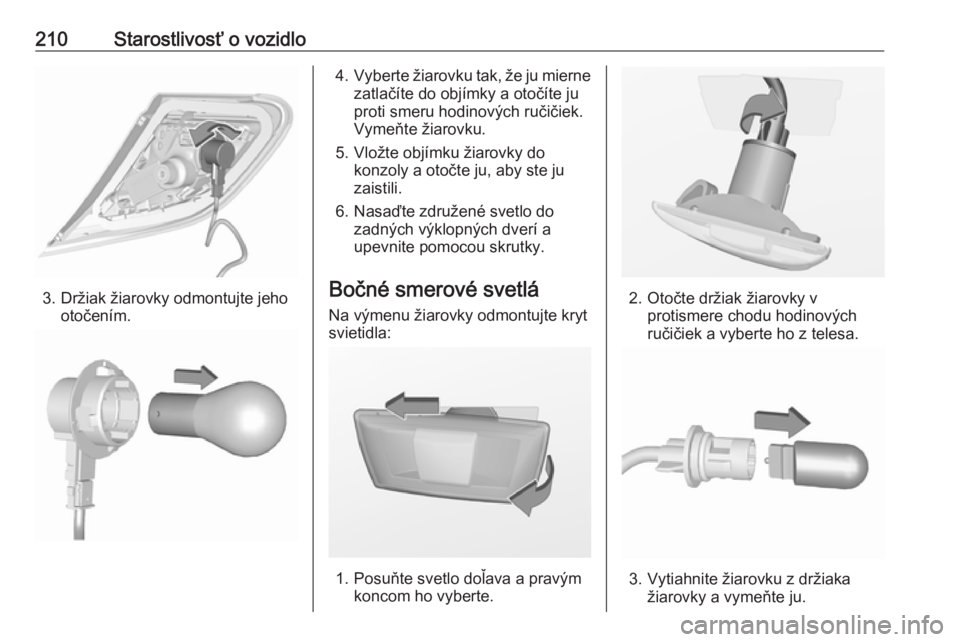

Page 212 of 283
210Starostlivosť o vozidlo
3. Držiak žiarovky odmontujte jehootočením.
4.Vyberte žiarovku tak, že ju mierne
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek.
Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ju, aby ste ju
zaistili.
6. Nasaďte združené svetlo do zadných výklopných dverí a
upevnite pomocou skrutky.
Bočné smerové svetlá
Na výmenu žiarovky odmontujte kryt svietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

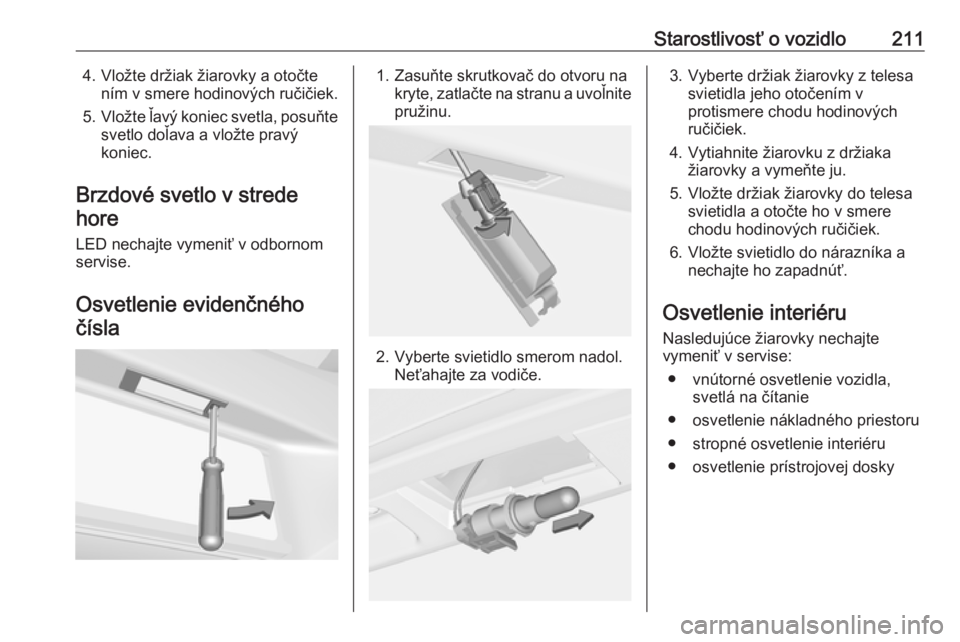

Page 213 of 283
Starostlivosť o vozidlo2114. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Brzdové svetlo v strede hore
LED nechajte vymeniť v odbornom
servise.
Osvetlenie evidenčnéhočísla1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.
3. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte svietidlo do nárazníka a nechajte ho zapadnúť.
Osvetlenie interiéru
Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● stropné osvetlenie interiéru
● osvetlenie prístrojovej dosky
Page 214 of 283

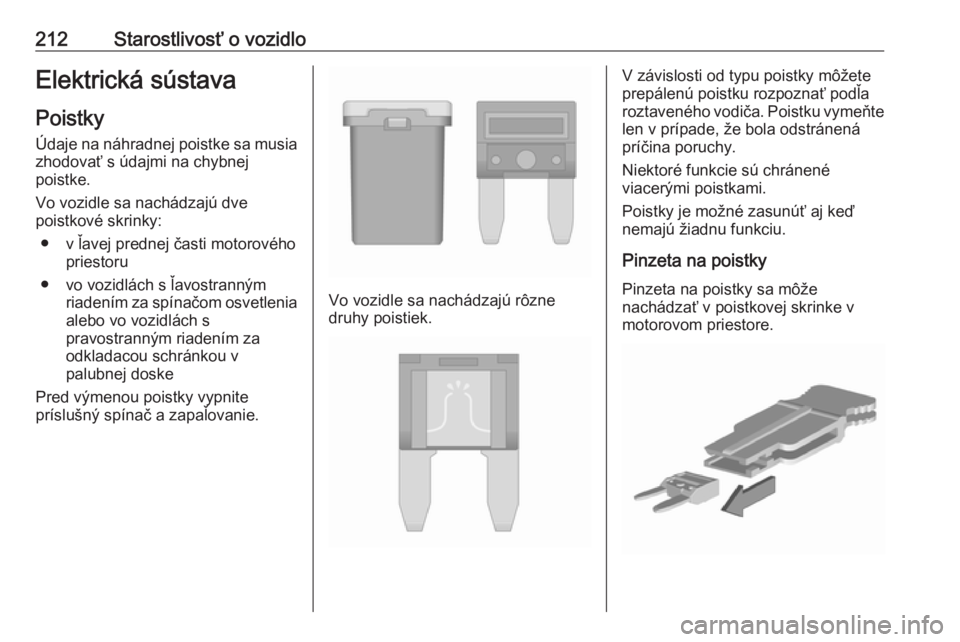

212Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● vo vozidlách s ľavostranným riadením za spínačom osvetlenia
alebo vo vozidlách s
pravostranným riadením za
odkladacou schránkou v
palubnej doske
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.

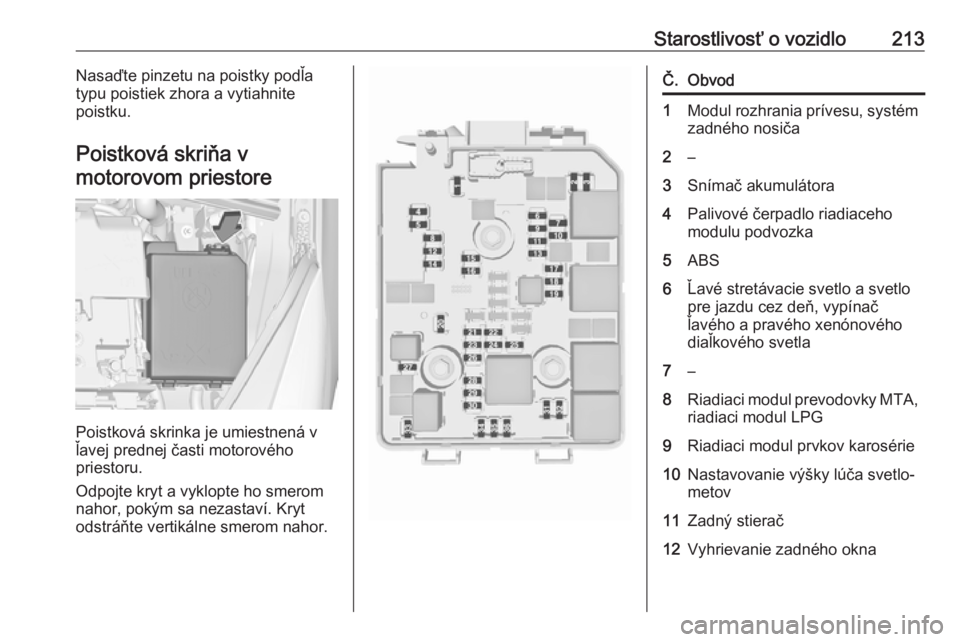

Page 215 of 283
Starostlivosť o vozidlo213Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Č.Obvod1Modul rozhrania prívesu, systém
zadného nosiča2–3Snímač akumulátora4Palivové čerpadlo riadiaceho
modulu podvozka5ABS6Ľavé stretávacie svetlo a svetlo
pre jazdu cez deň, vypínač
ľavého a pravého xenónového
diaľkového svetla7–8Riadiaci modul prevodovky MTA, riadiaci modul LPG9Riadiaci modul prvkov karosérie10Nastavovanie výšky lúča svetlo‐
metov11Zadný stierač12Vyhrievanie zadného okna

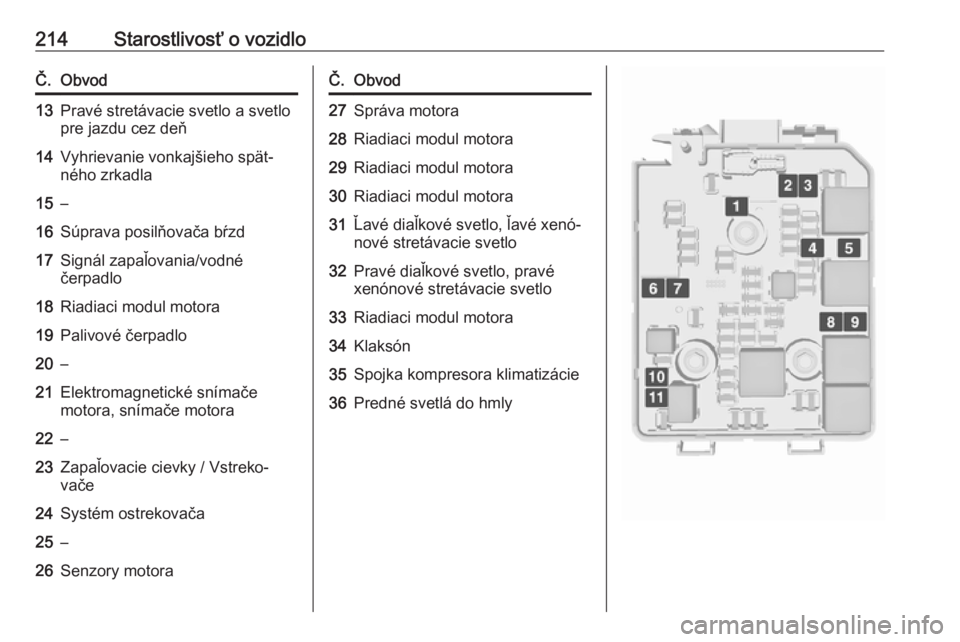

Page 216 of 283
214Starostlivosť o vozidloČ.Obvod13Pravé stretávacie svetlo a svetlo
pre jazdu cez deň14Vyhrievanie vonkajšieho spät‐
ného zrkadla15–16Súprava posilňovača bŕzd17Signál zapaľovania/vodné
čerpadlo18Riadiaci modul motora19Palivové čerpadlo20–21Elektromagnetické snímače
motora, snímače motora22–23Zapaľovacie cievky / Vstreko‐
vače24Systém ostrekovača25–26Senzory motoraČ.Obvod27Správa motora28Riadiaci modul motora29Riadiaci modul motora30Riadiaci modul motora31Ľavé diaľkové svetlo, ľavé xenó‐
nové stretávacie svetlo32Pravé diaľkové svetlo, pravé
xenónové stretávacie svetlo33Riadiaci modul motora34Klaksón35Spojka kompresora klimatizácie36Predné svetlá do hmly

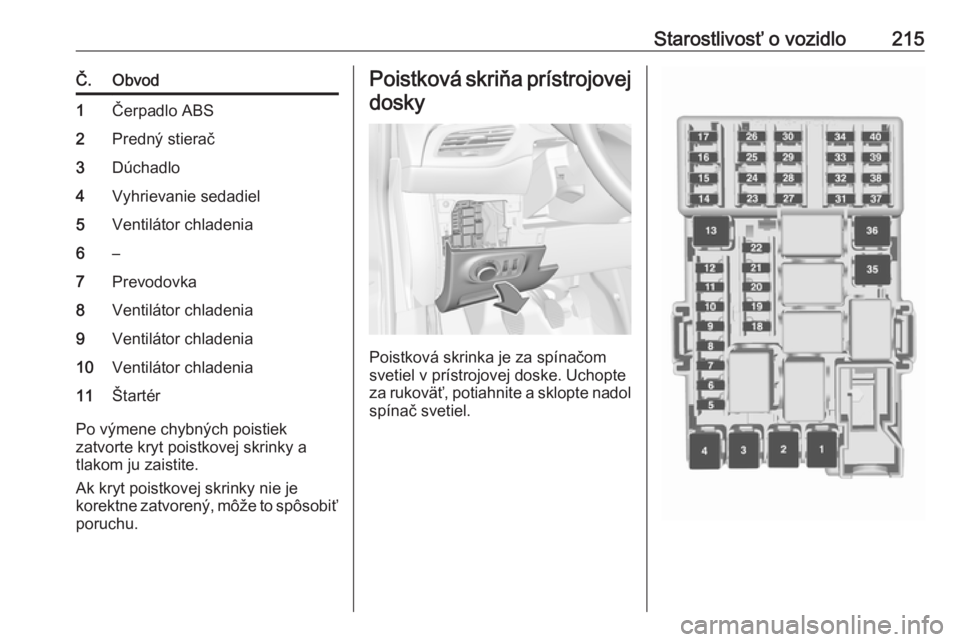

Page 217 of 283
Starostlivosť o vozidlo215Č.Obvod1Čerpadlo ABS2Predný stierač3Dúchadlo4Vyhrievanie sedadiel5Ventilátor chladenia6–7Prevodovka8Ventilátor chladenia9Ventilátor chladenia10Ventilátor chladenia11Štartér
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka je za spínačom
svetiel v prístrojovej doske. Uchopte
za rukoväť, potiahnite a sklopte nadol spínač svetiel.

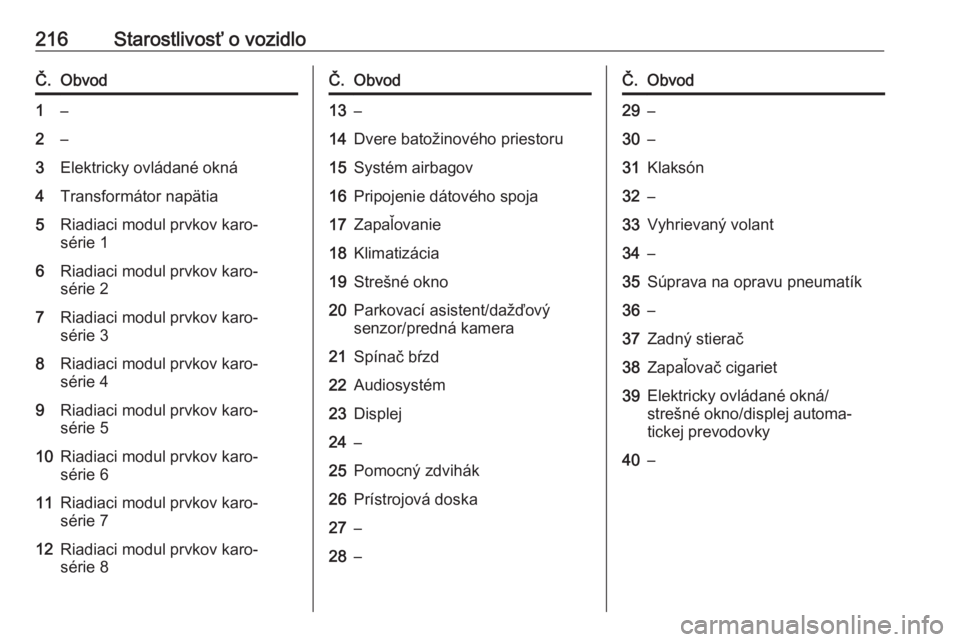

Page 218 of 283
216Starostlivosť o vozidloČ.Obvod1–2–3Elektricky ovládané okná4Transformátor napätia5Riadiaci modul prvkov karo‐
série 16Riadiaci modul prvkov karo‐
série 27Riadiaci modul prvkov karo‐
série 38Riadiaci modul prvkov karo‐
série 49Riadiaci modul prvkov karo‐
série 510Riadiaci modul prvkov karo‐
série 611Riadiaci modul prvkov karo‐
série 712Riadiaci modul prvkov karo‐
série 8Č.Obvod13–14Dvere batožinového priestoru15Systém airbagov16Pripojenie dátového spoja17Zapaľovanie18Klimatizácia19Strešné okno20Parkovací asistent/dažďový
senzor/predná kamera21Spínač bŕzd22Audiosystém23Displej24–25Pomocný zdvihák26Prístrojová doska27–28–Č.Obvod29–30–31Klaksón32–33Vyhrievaný volant34–35Súprava na opravu pneumatík36–37Zadný stierač38Zapaľovač cigariet39Elektricky ovládané okná/
strešné okno/displej automa‐
tickej prevodovky40–

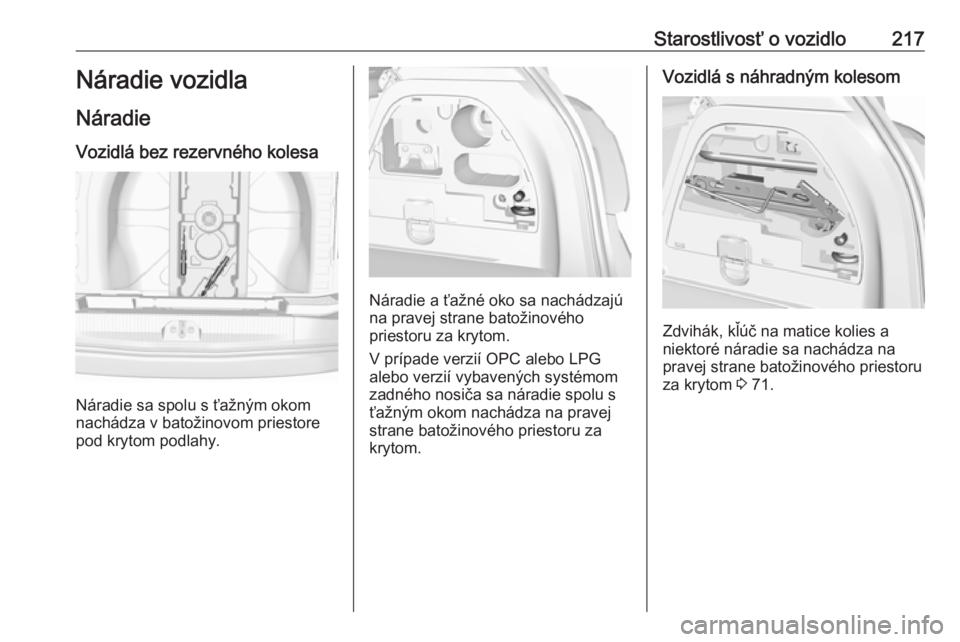

Page 219 of 283
Starostlivosť o vozidlo217Náradie vozidla
Náradie Vozidlá bez rezervného kolesa
Náradie sa spolu s ťažným okom
nachádza v batožinovom priestore pod krytom podlahy.
Náradie a ťažné oko sa nachádzajúna pravej strane batožinového
priestoru za krytom.
V prípade verzií OPC alebo LPG
alebo verzií vybavených systémom
zadného nosiča sa náradie spolu s
ťažným okom nachádza na pravej
strane batožinového priestoru za
krytom.
Vozidlá s náhradným kolesom
Zdvihák, kľúč na matice kolies a
niektoré náradie sa nachádza na
pravej strane batožinového priestoru
za krytom 3 71.

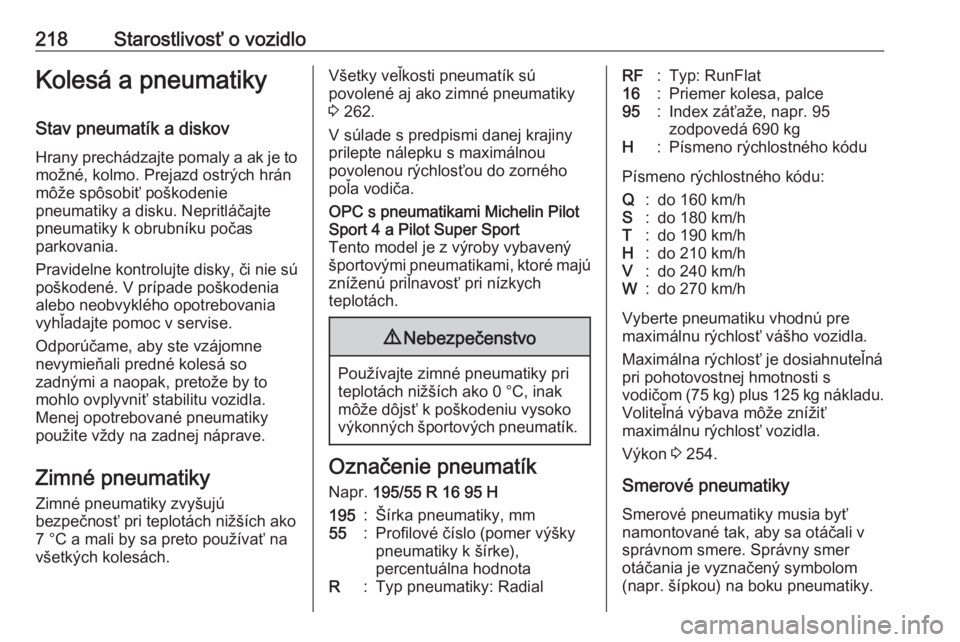

Page 220 of 283
218Starostlivosť o vozidloKolesá a pneumatiky
Stav pneumatík a diskov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte
pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Odporúčame, aby ste vzájomne
nevymieňali predné kolesá so
zadnými a naopak, pretože by to
mohlo ovplyvniť stabilitu vozidla.
Menej opotrebované pneumatiky použite vždy na zadnej náprave.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 262.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.OPC s pneumatikami Michelin Pilot
Sport 4 a Pilot Super Sport
Tento model je z výroby vybavený
športovými pneumatikami, ktoré majú zníženú priľnavosť pri nízkych
teplotách.9 Nebezpečenstvo
Používajte zimné pneumatiky pri
teplotách nižších ako 0 °C, inak
môže dôjsť k poškodeniu vysoko
výkonných športových pneumatík.
Označenie pneumatík
Napr. 195/55 R 16 95 H
195:Šírka pneumatiky, mm55:Profilové číslo (pomer výšky
pneumatiky k šírke),
percentuálna hodnotaR:Typ pneumatiky: RadialRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgH:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 254.
Smerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
