OPEL CORSA E 2018 Priručnik za vlasnika (in Croatian)

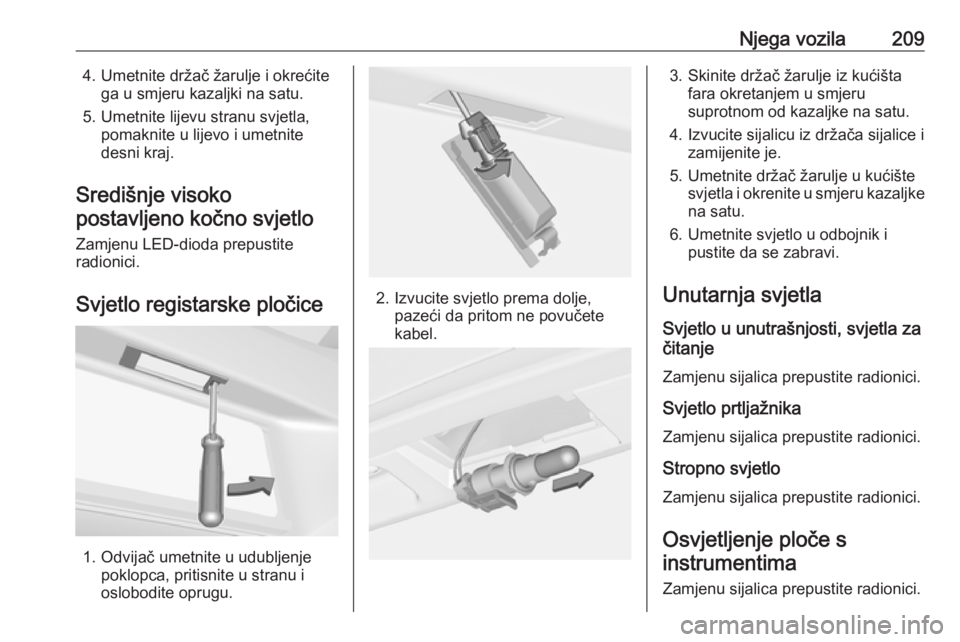

Njega vozila2094. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Središnje visoko postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo
Zamjenu sijalica prepustite radionici.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite radionici.

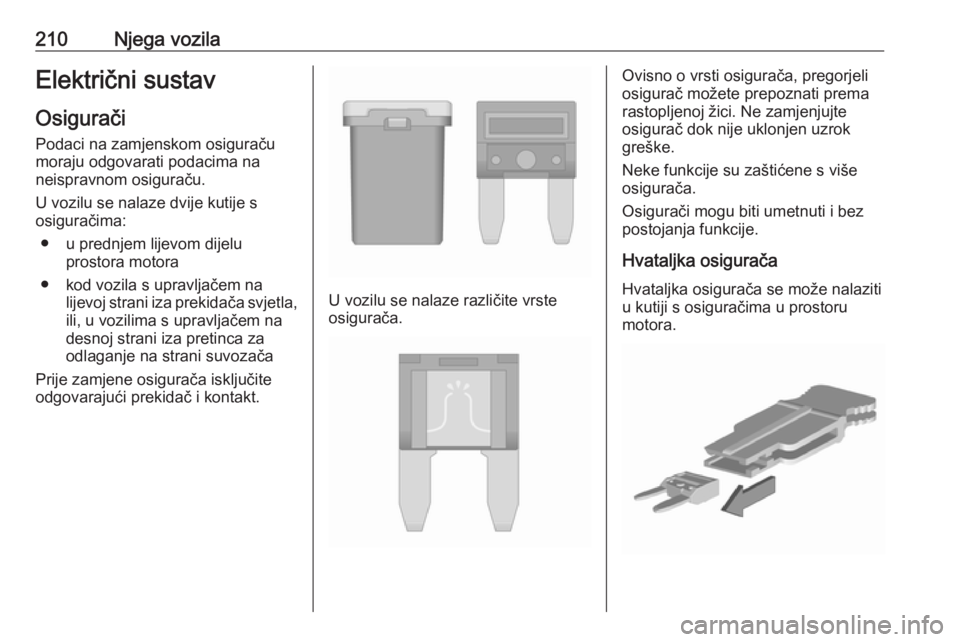

210Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● kod vozila s upravljačem na lijevoj strani iza prekidača svjetla,
ili, u vozilima s upravljačem na
desnoj strani iza pretinca za
odlaganje na strani suvozača
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila211Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Modul sučelja prikolice, sustav stražnjeg nosača2–3Senzor akumulatora4Upravljački modul šasije, pumpa
za gorivo5ABS6Lijevo kratko svjetlo i svjetlo za
vožnju po danu, lijevi i desni
zatvarač ksenonskih dugih
svjetala7–8Upravljački modul MTA
mjenjača, upravljački modul za
LPG9Upravljački modul karoserije,
detekcija napona10Podešavanje visine snopa
prednjih svjetala11Stražnji brisač12Grijanje stražnjeg stakla

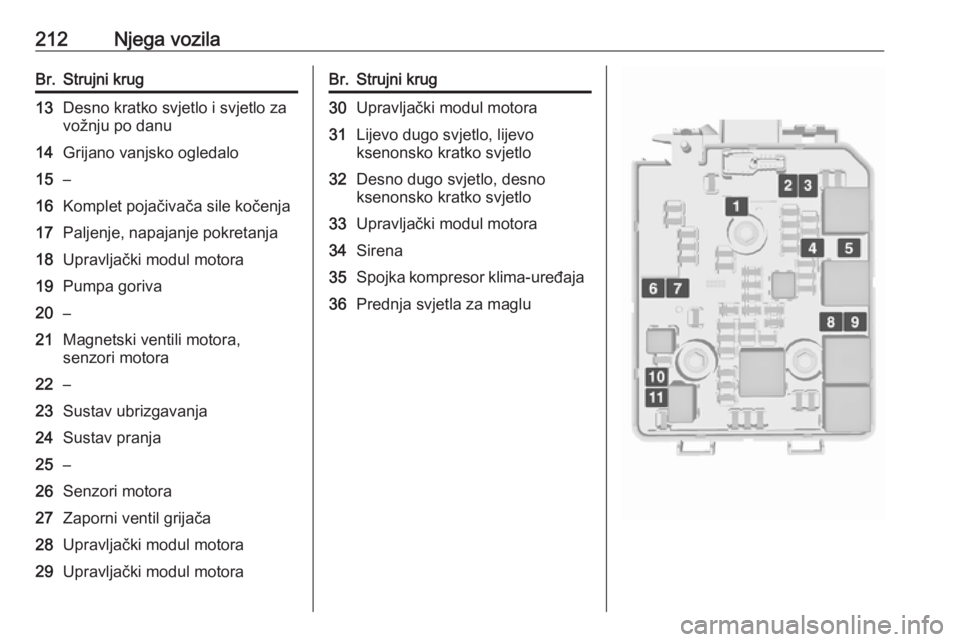

212Njega vozilaBr.Strujni krug13Desno kratko svjetlo i svjetlo za
vožnju po danu14Grijano vanjsko ogledalo15–16Komplet pojačivača sile kočenja17Paljenje, napajanje pokretanja18Upravljački modul motora19Pumpa goriva20–21Magnetski ventili motora,
senzori motora22–23Sustav ubrizgavanja24Sustav pranja25–26Senzori motora27Zaporni ventil grijača28Upravljački modul motora29Upravljački modul motoraBr.Strujni krug30Upravljački modul motora31Lijevo dugo svjetlo, lijevo
ksenonsko kratko svjetlo32Desno dugo svjetlo, desno
ksenonsko kratko svjetlo33Upravljački modul motora34Sirena35Spojka kompresor klima-uređaja36Prednja svjetla za maglu

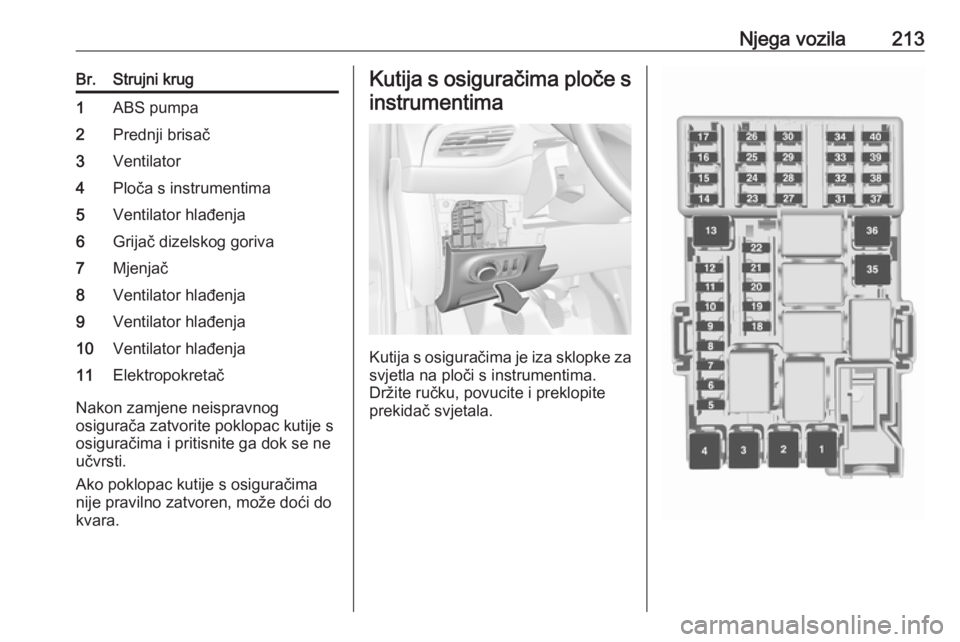

Njega vozila213Br.Strujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima5Ventilator hlađenja6Grijač dizelskog goriva7Mjenjač8Ventilator hlađenja9Ventilator hlađenja10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

214Njega vozilaBrojStrujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Zračni jastuci16Povezivanje podatkovne veze17Kontakt18Klima uređajBrojStrujni krug19Krovni otvor20Pomoć pri parkiranju/senzor zakišu/prednja kamera21Prekidač kočnica22Audio sustav23Zaslon24–25Pomoćna dizalica26Ploča s instrumentima27–28–29–30–31Sirena32–33Grijano kolo upravljača34–35Kit za popravak gume36–BrojStrujni krug37Stražnji brisač38Upaljač za cigarete39Električni prozori/krovni prozor/
zaslon automatskog mjenjača40–

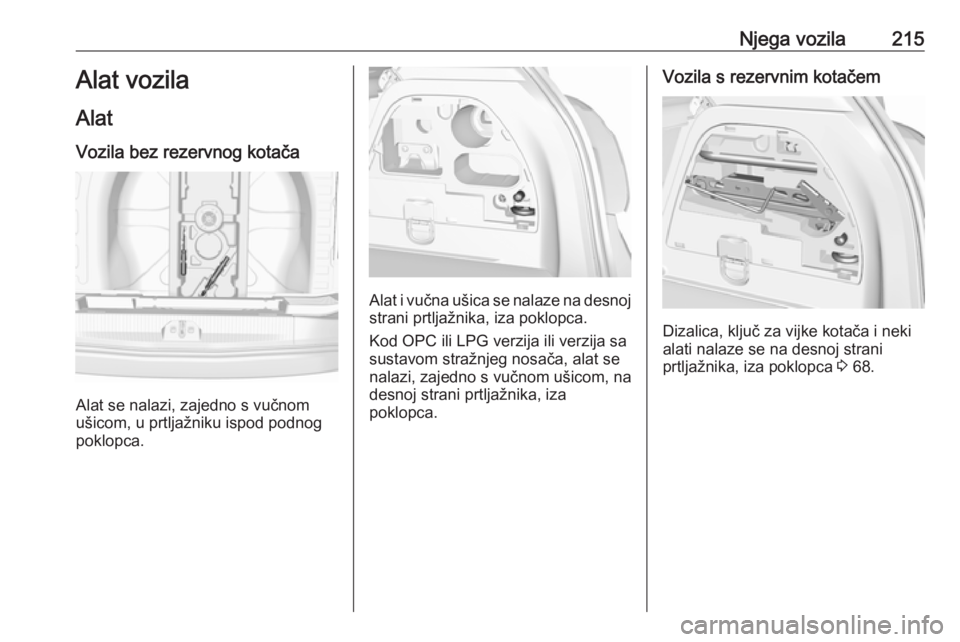

Njega vozila215Alat vozila
Alat Vozila bez rezervnog kotača
Alat se nalazi, zajedno s vučnom
ušicom, u prtljažniku ispod podnog
poklopca.
Alat i vučna ušica se nalaze na desnoj
strani prtljažnika, iza poklopca.
Kod OPC ili LPG verzija ili verzija sa
sustavom stražnjeg nosača, alat se
nalazi, zajedno s vučnom ušicom, na
desnoj strani prtljažnika, iza
poklopca.
Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača i neki
alati nalaze se na desnoj strani
prtljažnika, iza poklopca 3 68.

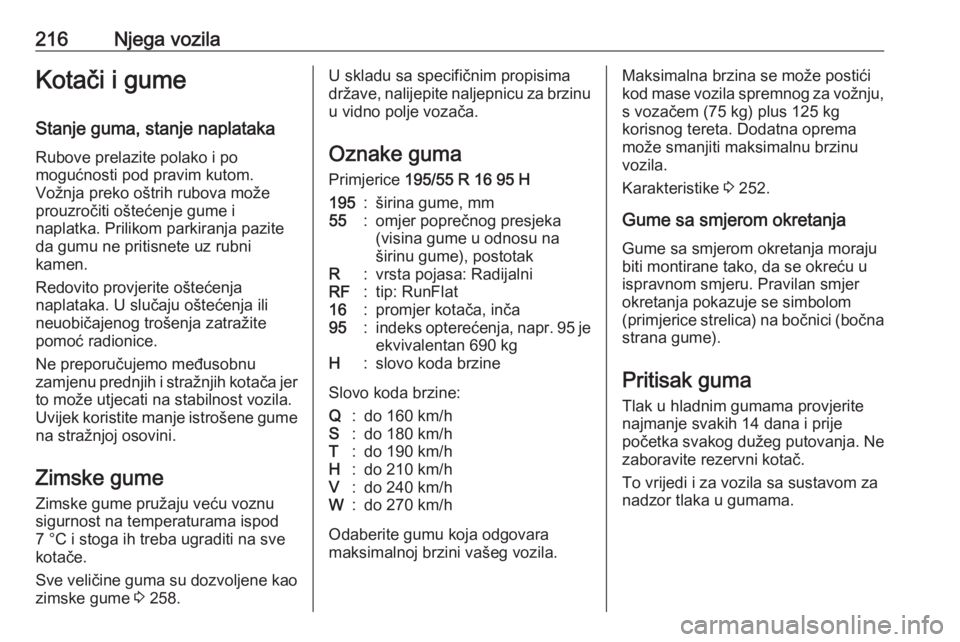

216Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume Zimske gume pružaju veću voznusigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao
zimske gume 3 258.U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 195/55 R 16 95 H195:širina gume, mm55:omjer poprečnog presjeka
(visina gume u odnosu na
širinu gume), postotakR:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 252.
Gume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To vrijedi i za vozila sa sustavom za
nadzor tlaka u gumama.

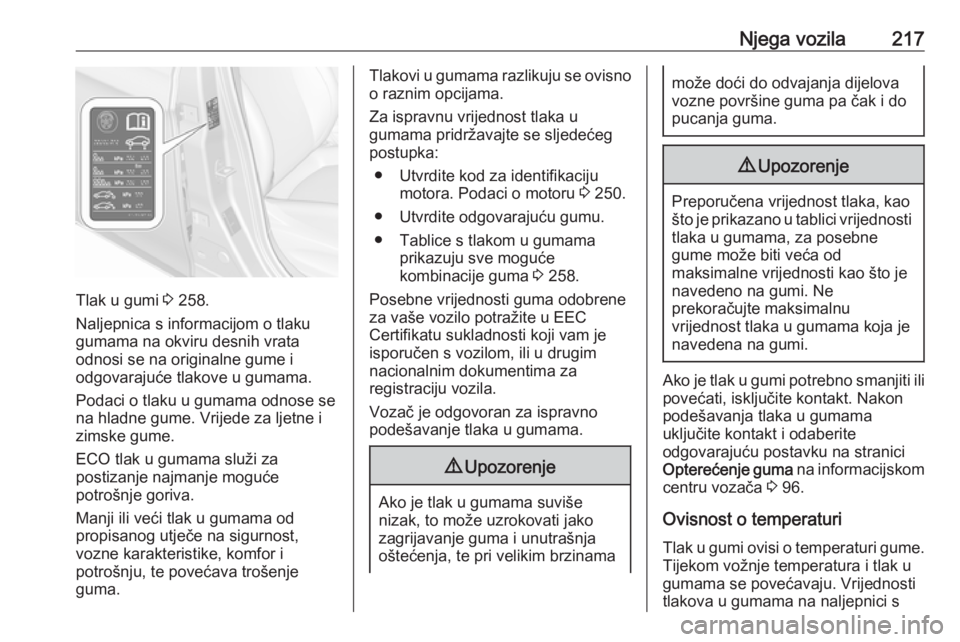

Njega vozila217
Tlak u gumi 3 258.
Naljepnica s informacijom o tlaku
gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumama služi za
postizanje najmanje moguće
potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
● Utvrdite kod za identifikaciju motora. Podaci o motoru 3 250.
● Utvrdite odgovarajuću gumu.
● Tablice s tlakom u gumama prikazuju sve moguće
kombinacije guma 3 258.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama
uključite kontakt i odaberite
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača 3 96.
Ovisnost o temperaturi Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s

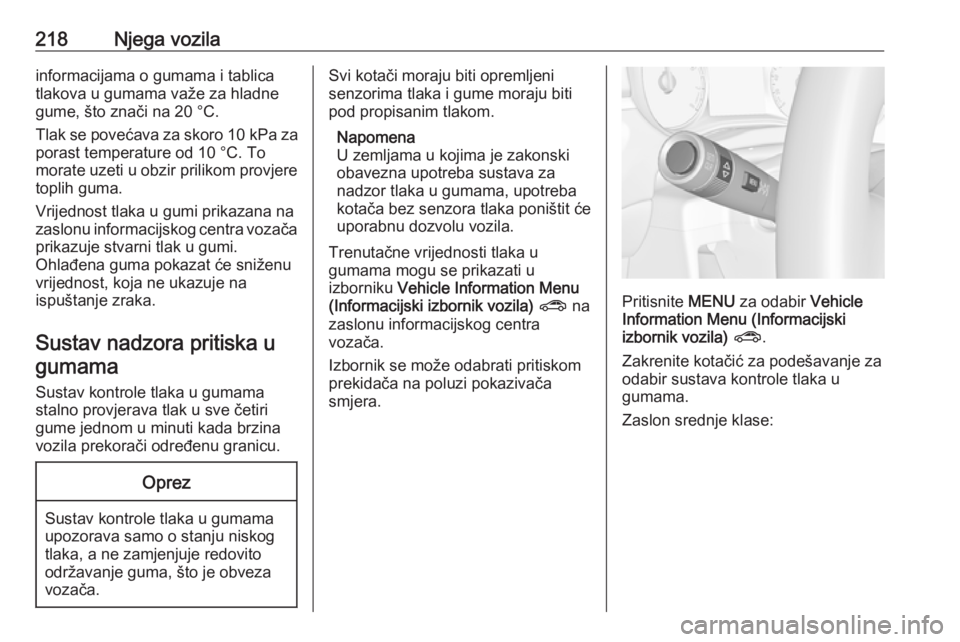

218Njega vozilainformacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutačne vrijednosti tlaka u
gumama mogu se prikazati u
izborniku Vehicle Information Menu
(Informacijski izbornik vozila) ? na
zaslonu informacijskog centra vozača.
Izbornik se može odabrati pritiskom
prekidača na poluzi pokazivača
smjera.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) ? .
Zakrenite kotačić za podešavanje za odabir sustava kontrole tlaka u
gumama.
Zaslon srednje klase:
