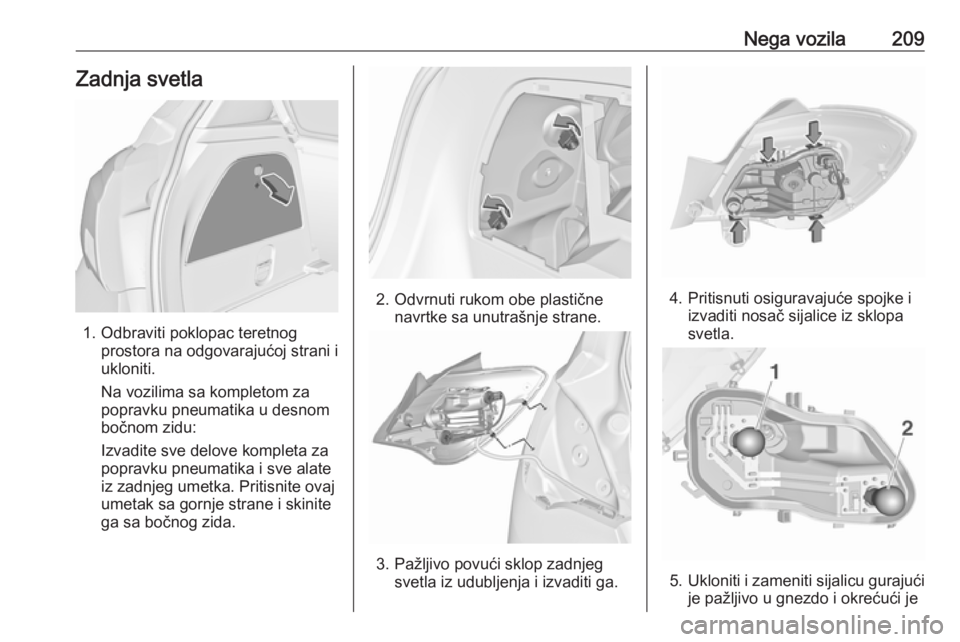

Nega vozila209Zadnja svetla
1. Odbraviti poklopac teretnogprostora na odgovarajućoj strani i
ukloniti.
Na vozilima sa kompletom za
popravku pneumatika u desnom
bočnom zidu:
Izvadite sve delove kompleta za
popravku pneumatika i sve alate
iz zadnjeg umetka. Pritisnite ovaj
umetak sa gornje strane i skinite
ga sa bočnog zida.
2. Odvrnuti rukom obe plastične navrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Pritisnuti osiguravajuće spojke i izvaditi nosač sijalice iz sklopa
svetla.
5. Ukloniti i zameniti sijalicu gurajući
je pažljivo u gnezdo i okrećući je

210Nega vozilasuprotno kretanju kazaljke na
satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti i okrenuti sijalicu u sklop
zadnjeg svetla u smeru kretanja
kazaljki na satu. Montirati sklop
svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične sigurnosne navrtke iz
unutrašnjosti prtljažnog prostora.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad/zadnje svetlo za maglu
Svetlo za hod unazad nalazi se na
desnom sklopu svetla u vratima
prtljažnika, a zadnje svetlo za maglu
na levom sklopu svetla u vratima
prtljažnika.
Opis zamene sijalice je isti za oba
svetla.
1. Ukloniti zavrtanj sa vrata prtljažnika.
2. Pomeriti sklop svetla neznatnoprema spolja, a zatim izvući iz
vrata prtljažnika.
3. Skinuti držač sijalice okretanjem.
4. Ukloniti sijalicu gurajući pažljivo u gnezdo i okrećući je suprotno
kretanju kazaljke na satu.
Zameniti sijalicu.

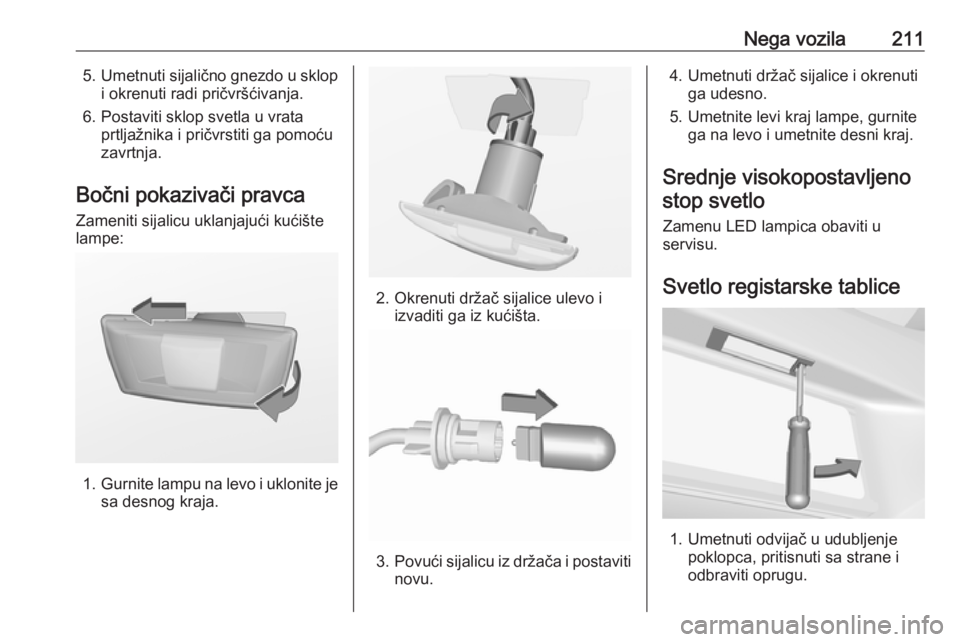

Nega vozila2115.Umetnuti sijalično gnezdo u sklop
i okrenuti radi pričvršćivanja.
6. Postaviti sklop svetla u vrata prtljažnika i pričvrstiti ga pomoću
zavrtnja.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice ulevo i izvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

212Nega vozila
2. Izvaditi lampu prema dole bezzatezanja kabla.
3. Izvaditi držač sijalice iz kućištalampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Svetla kabine, svetla za čitanje Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Plafonsko svetlo Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila
sa upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

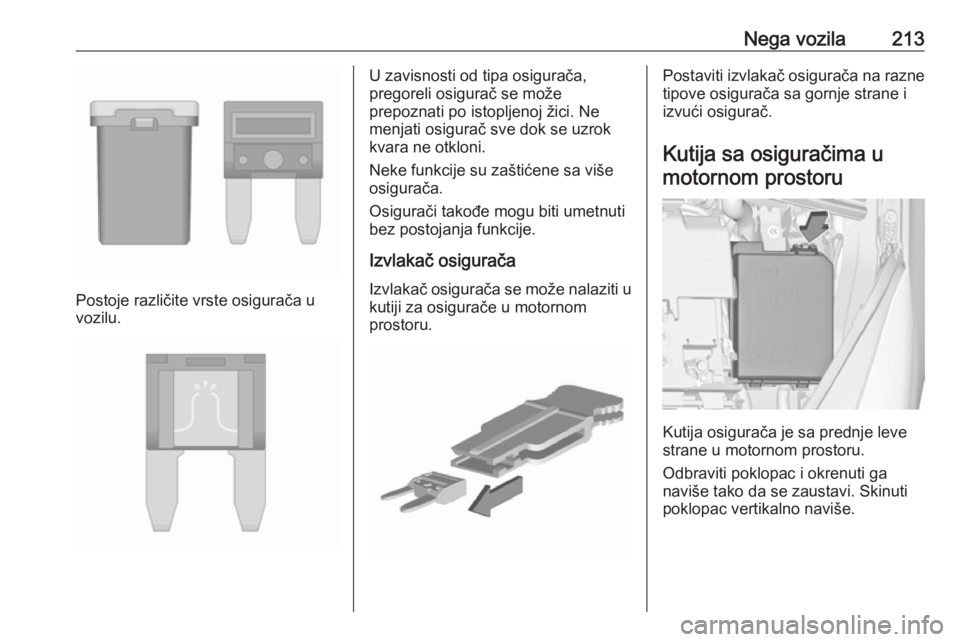

Nega vozila213
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

214Nega vozilaBr.Strujno kolo1Modul interfejsa za prikolicu,
zadnji sistem nosača2–3Senzor akumulatora4Modul za kontrolu šasije, pumpa za gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, levi i desni zatvarač
ksenonskih dugih svetala7–8Kontrolni modul MTA menjača,
kontrolni modul za TNG9Modul za kontrolu karoserije,
detekcija napona10Nivelisanje prednjih svetla11Zadnji brisač12Grejanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetlo14Grejanje spoljašnjeg retrovizoraBr.Strujno kolo15–16Komplet za pojačavanje kočnica17Kontakt, napajanje radilice18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori
motora22–23Sistem za ubrizgavanje24Sistem perača25–26Senzori motora27Isključni ventil grejača28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo dugo svetlo, levo
ksenonsko dugo svetlo

Nega vozila215Br.Strujno kolo32Desno dugo svetlo, desno
ksenonsko dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za magluBr.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5Ventilator za hlađenje6Grejač dizel goriva7Menjač8Ventilator za hlađenje9Ventilator za hlađenje10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

216Nega vozilaKutija sa osiguračima nainstrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli. Uhvatiti
ručku, a zatim povući i oboriti
prekidač za svetlo.
BrojStrujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Sistem vazdušnog jastuka16Priključak za liniju sa podacima17Kontakt18Klima sistem

Nega vozila217BrojStrujno kolo19Krovni otvor20Pomoć pri parkiranju/Senzor za
kišu/Prednja kamera21Prekidač kočnice22Audio sistem23Displej24–25Pomoćna dizalica26Instrument tabla27–28–29–30–31Sirena32–33Grejani upravljač34–35Komplet za popravku
pneumatikaBrojStrujno kolo36–37Zadnji brisač38Upaljač za cigarete39Električno upravljani prozori/
Krovni otvor/Displej
automatskog menjača40–Alati vozila

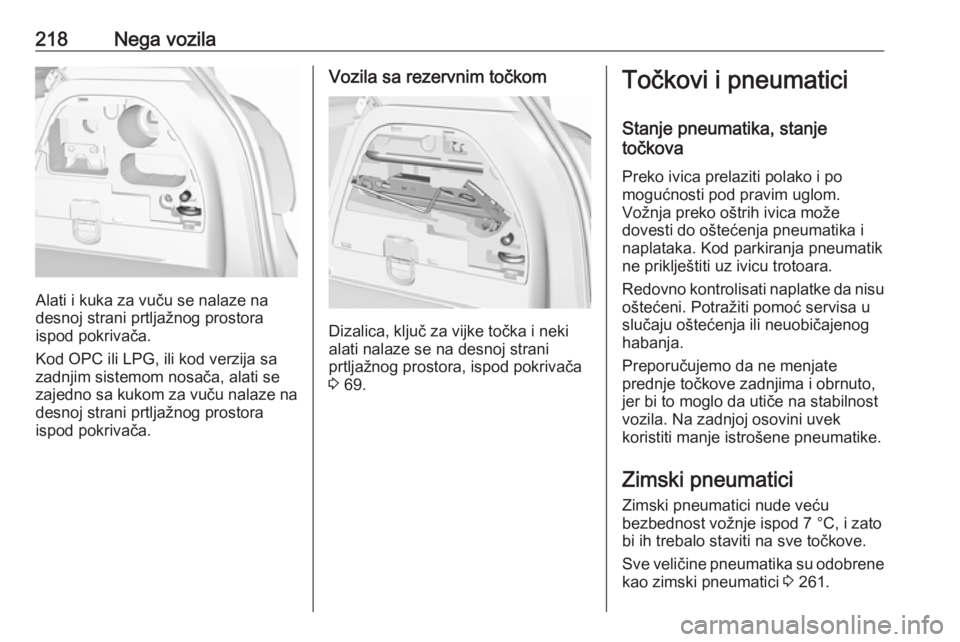

Alati Vozila bez rezervnog točka
Alati se nalaze u prtljažnom prostoru
ispod pokrivača poda, zajedno sa
kukom za vuču.

218Nega vozila
Alati i kuka za vuču se nalaze na
desnoj strani prtljažnog prostora
ispod pokrivača.
Kod OPC ili LPG, ili kod verzija sa
zadnjim sistemom nosača, alati se
zajedno sa kukom za vuču nalaze na
desnoj strani prtljažnog prostora
ispod pokrivača.
Vozila sa rezervnim točkom
Dizalica, ključ za vijke točka i neki
alati nalaze se na desnoj strani
prtljažnog prostora, ispod pokrivača
3 69.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 261.
