OPEL CORSA E 2019 Instruktionsbok

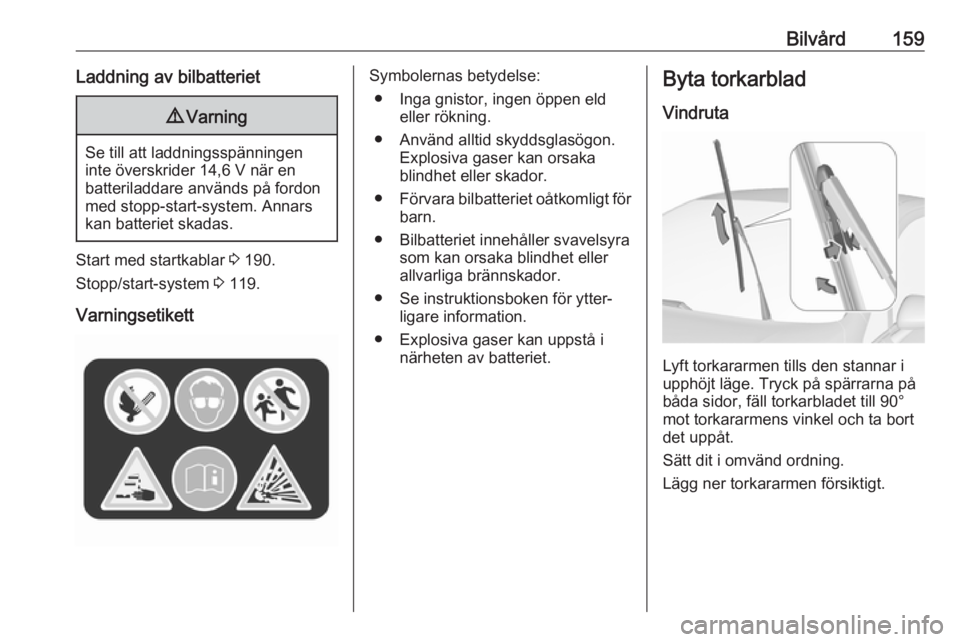

Bilvård159Laddning av bilbatteriet9Varning
Se till att laddningsspänningen
inte överskrider 14,6 V när en
batteriladdare används på fordon
med stopp-start-system. Annars
kan batteriet skadas.
Start med startkablar 3 190.
Stopp/start-system 3 119.
Varningsetikett
Symbolernas betydelse: ● Inga gnistor, ingen öppen eld eller rökning.
● Använd alltid skyddsglasögon. Explosiva gaser kan orsaka
blindhet eller skador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller
allvarliga brännskador.
● Se instruktionsboken för ytter‐ ligare information.
● Explosiva gaser kan uppstå i närheten av batteriet.Byta torkarblad
Vindruta
Lyft torkararmen tills den stannar i
upphöjt läge. Tryck på spärrarna på
båda sidor, fäll torkarbladet till 90° mot torkararmens vinkel och ta bort
det uppåt.
Sätt dit i omvänd ordning.
Lägg ner torkararmen försiktigt.

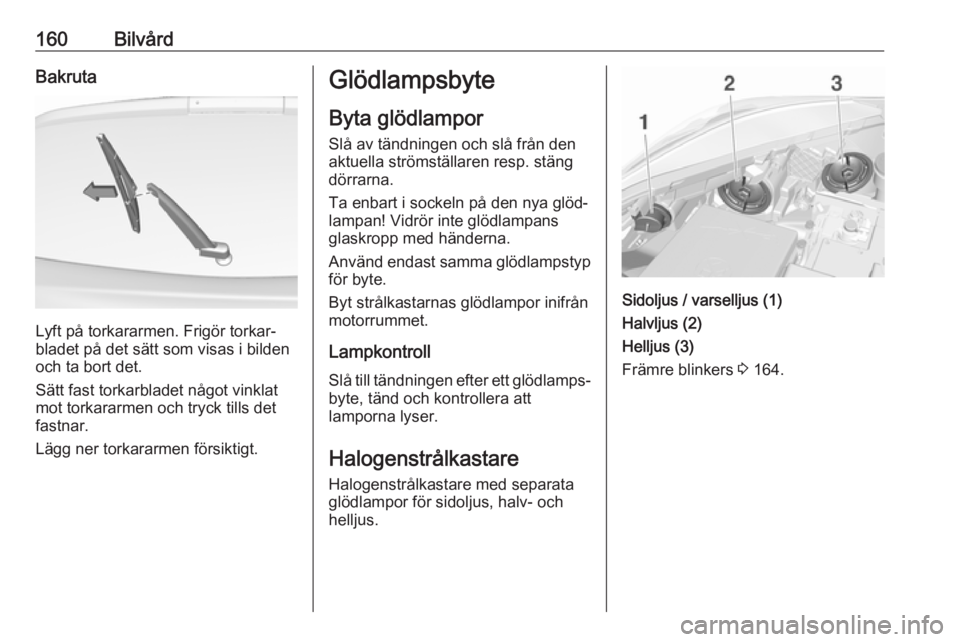

160BilvårdBakruta
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan! Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.
Halogenstrålkastare
Halogenstrålkastare med separata
glödlampor för sidoljus, halv- och
helljus.
Sidoljus / varselljus (1)
Halvljus (2)
Helljus (3)
Främre blinkers 3 164.

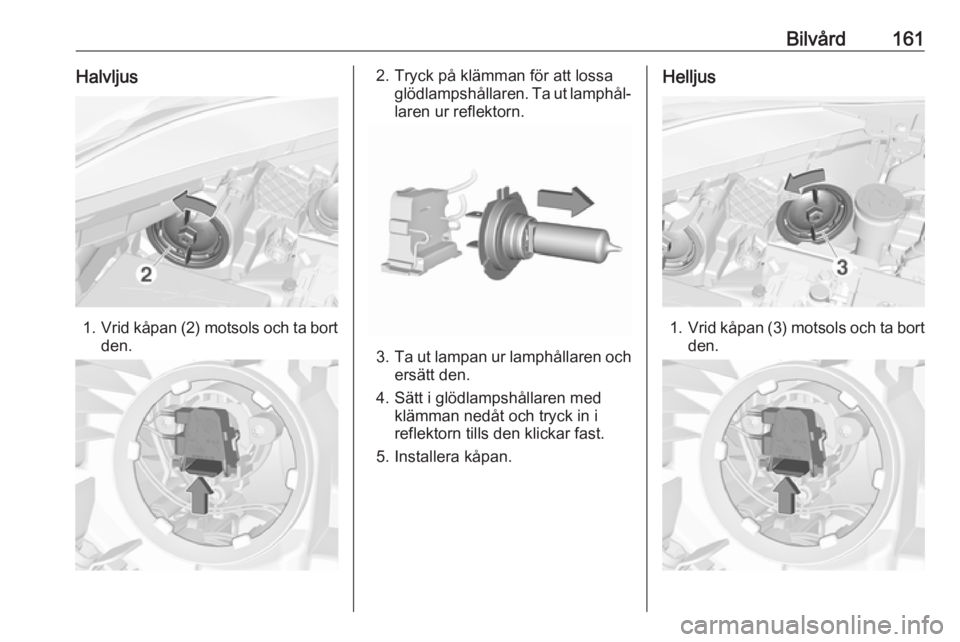

Bilvård161Halvljus
1.Vrid kåpan (2) motsols och ta bort
den.
2. Tryck på klämman för att lossa glödlampshållaren. Ta ut lamphål‐
laren ur reflektorn.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i glödlampshållaren med klämman nedåt och tryck in i
reflektorn tills den klickar fast.
5. Installera kåpan.
Helljus
1. Vrid kåpan (3) motsols och ta bort
den.

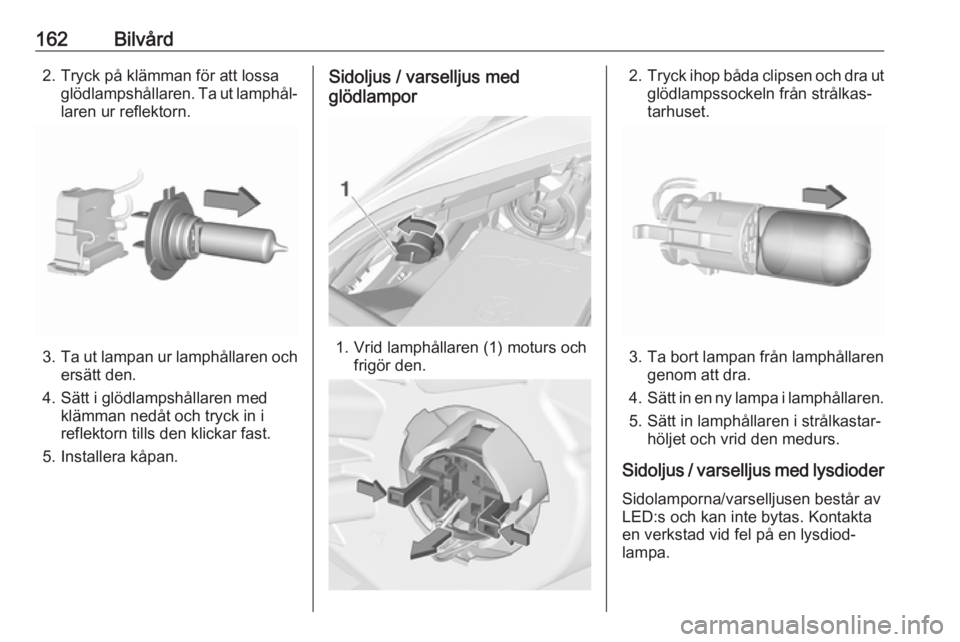

162Bilvård2. Tryck på klämman för att lossaglödlampshållaren. Ta ut lamphål‐
laren ur reflektorn.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i glödlampshållaren med klämman nedåt och tryck in i
reflektorn tills den klickar fast.
5. Installera kåpan.
Sidoljus / varselljus med
glödlampor
1. Vrid lamphållaren (1) moturs och frigör den.
2.Tryck ihop båda clipsen och dra ut
glödlampssockeln från strålkas‐
tarhuset.
3. Ta bort lampan från lamphållaren genom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i strålkastar‐ höljet och vrid den medurs.
Sidoljus / varselljus med lysdioder
Sidolamporna/varselljusen består av
LED:s och kan inte bytas. Kontakta
en verkstad vid fel på en lysdiod‐
lampa.

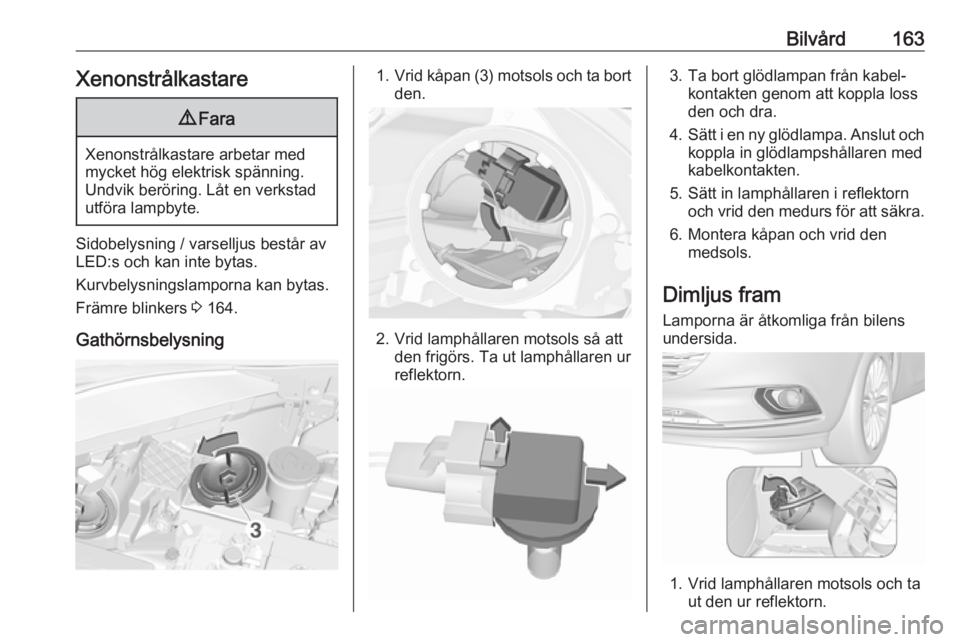

Bilvård163Xenonstrålkastare9Fara
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning. Undvik beröring. Låt en verkstad
utföra lampbyte.
Sidobelysning / varselljus består av
LED:s och kan inte bytas.
Kurvbelysningslamporna kan bytas.
Främre blinkers 3 164.
Gathörnsbelysning
1. Vrid kåpan (3) motsols och ta bort
den.
2. Vrid lamphållaren motsols så att den frigörs. Ta ut lamphållaren ur
reflektorn.
3. Ta bort glödlampan från kabel‐ kontakten genom att koppla loss
den och dra.
4. Sätt i en ny glödlampa. Anslut och
koppla in glödlampshållaren med
kabelkontakten.
5. Sätt in lamphållaren i reflektorn och vrid den medurs för att säkra.
6. Montera kåpan och vrid den medsols.
Dimljus fram Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.

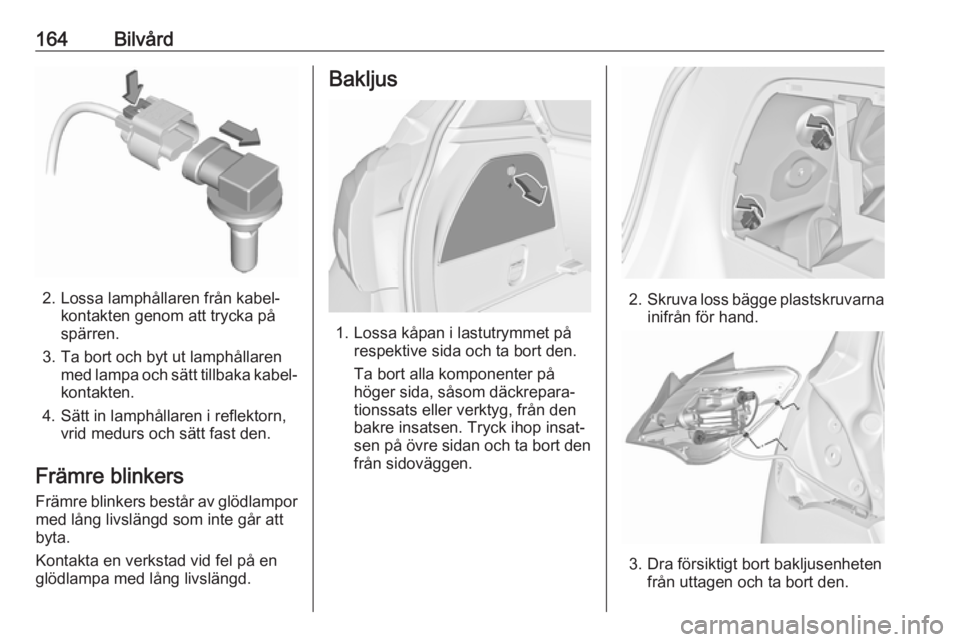

164Bilvård
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
Främre blinkers Främre blinkers består av glödlampor
med lång livslängd som inte går att
byta.
Kontakta en verkstad vid fel på en
glödlampa med lång livslängd.
Bakljus
1. Lossa kåpan i lastutrymmet på respektive sida och ta bort den.
Ta bort alla komponenter på
höger sida, såsom däckrepara‐
tionssats eller verktyg, från den
bakre insatsen. Tryck ihop insat‐
sen på övre sidan och ta bort den
från sidoväggen.
2. Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

Bilvård165
4. Tryck på spärrarna och ta bortlamphållaren från ljusenheten.
5. Ta bort glödlampan genom att trycka in glödlampan något i utta‐
get och vrida den moturs:
Bakljus/bromsljus ( 1)
Blinker ( 2)
6. Sätt in lampan i lamphållaren och vrid medurs. Sätt in lamphållaren
i ljusenheten. Sätt dit ljusenheten
med hållstiften i uttagen på karos‐
sen och dra åt fästmuttrarna av
plast från insidan av last‐
utrymmet.
Stäng skyddet och fäst det.
Backljus / dimbakljus Backljuset sitter på höger ljusenhet i
bakluckan, och dimbakljuset sitter på
vänster ljusenhet i bakluckan.
Byte av lampor utförs på samma sätt
för båda lamporna.
1. Ta bort skruven från bakluckan.
2. Flytta ljusenheten något mot utsi‐ dan och dra sedan bort den från
bakluckan.

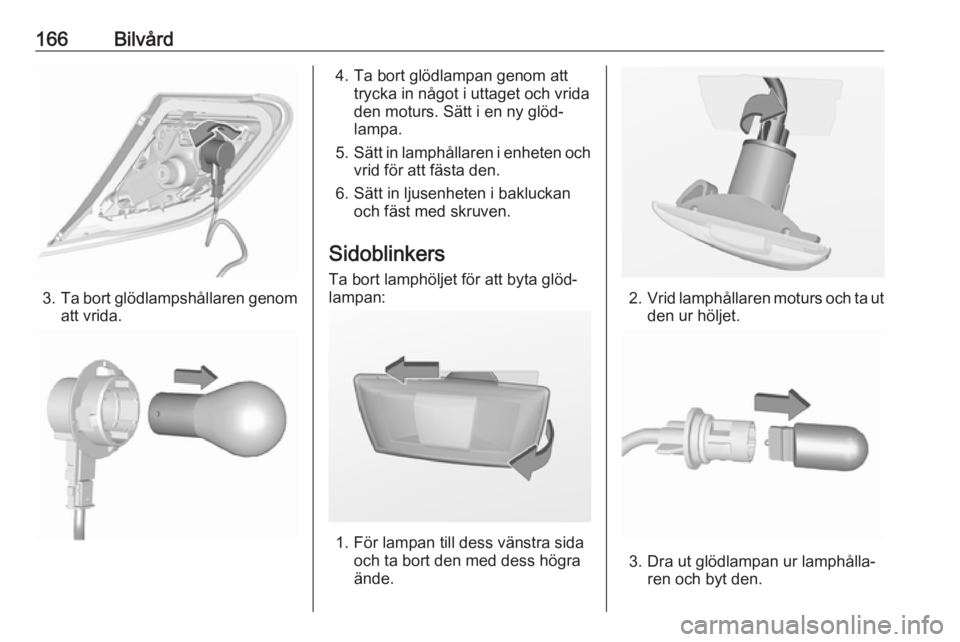

166Bilvård
3.Ta bort glödlampshållaren genom
att vrida.
4. Ta bort glödlampan genom att trycka in något i uttaget och vrida
den moturs. Sätt i en ny glöd‐
lampa.
5. Sätt in lamphållaren i enheten och
vrid för att fästa den.
6. Sätt in ljusenheten i bakluckan och fäst med skruven.
Sidoblinkers Ta bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.

Bilvård1674. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Högt mittmonterat bromsljus
Låt en verkstad byta lysdioderna.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren ur lamphöl‐ jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt in lampan i stötfångaren och se till att den låses.
Kupébelysning
Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● taklampa
● instrumentpanelbelysning

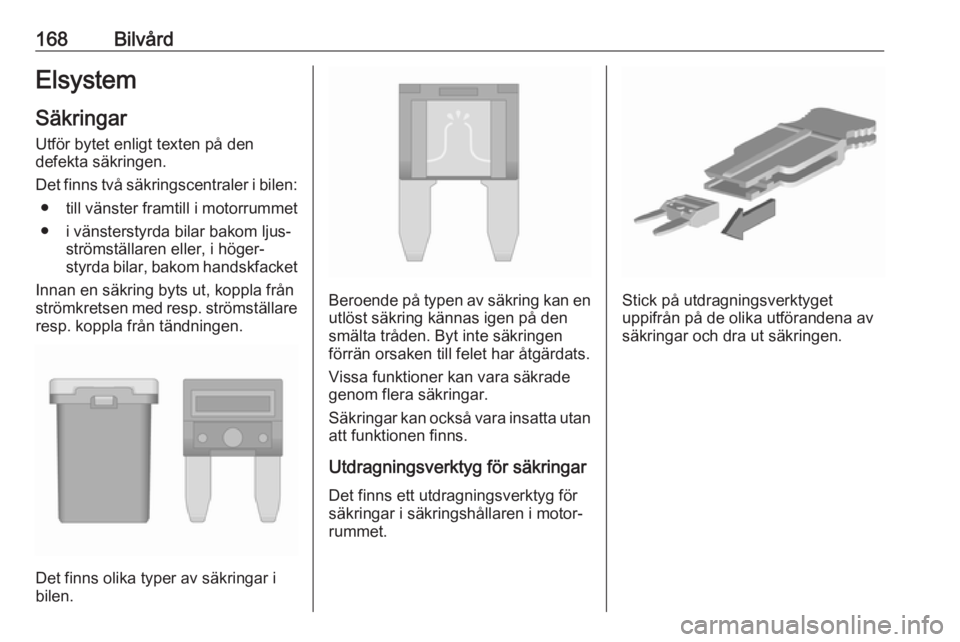

168BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handskfacket
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
